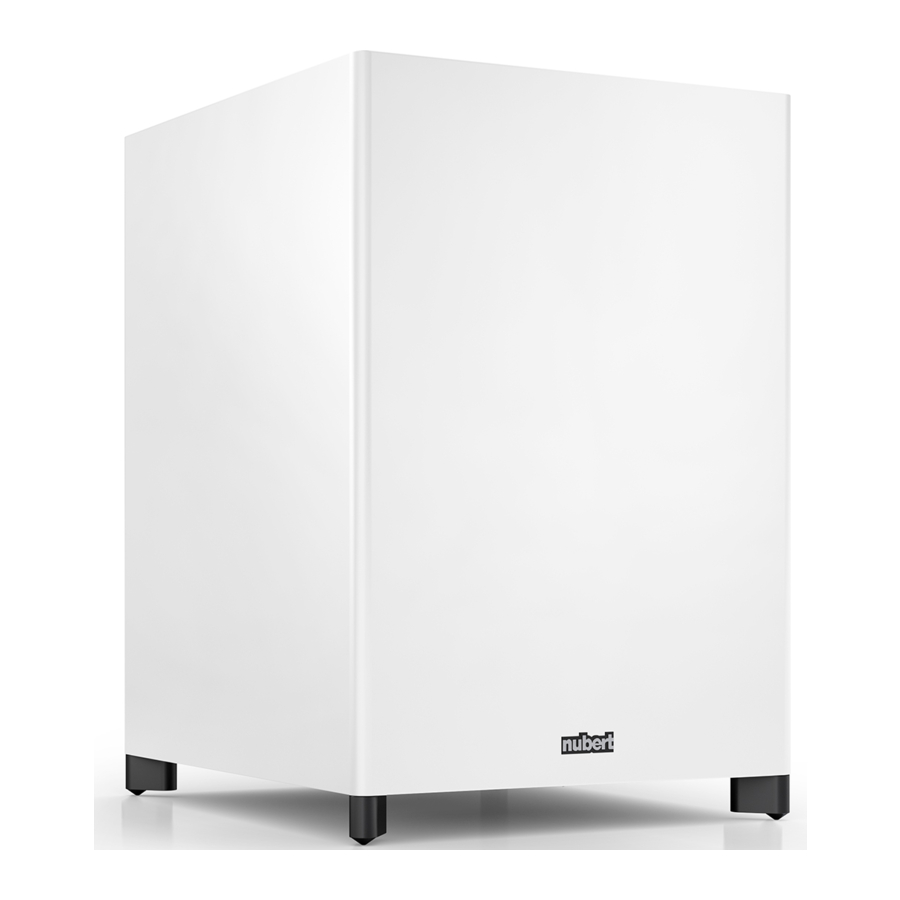

Nubert nuSub XW-1200 - Handleiding actieve subwoofer
Plaatsing
Plaats de subwoofer eerst op de beoogde locatie. Hieronder geven we je een paar handige tips:
Plaatsing en geluid
Wanneer je een of meer subwoofers in een ruimte plaatst, heb je verschillende opties, afhankelijk van wat je wilt bereiken.
- We raden over het algemeen een plaatsing aan die zorgt voor een precieze basweergave. Dit is vooral belangrijk bij het luisteren naar muziek en wordt normaal gesproken bereikt door de woofer op enige afstand van de muren te plaatsen.

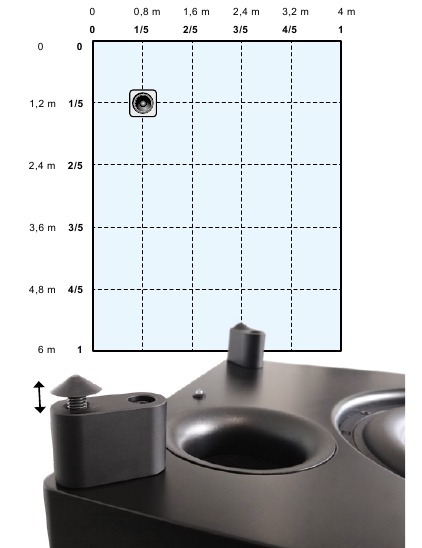

Om gerommel en het stimuleren van ruimtemodi te voorkomen, moet de subwoofer bijvoorbeeld op een vijfde van de lengte en breedte van de ruimte of een veelvoud daarvan worden geplaatst. De afbeeldingen aan de rechterkant laten dit zien in een ruimte van 6 x 4 meter. - Voor home cinema-effecten kunnen plaatsingen die nadelig zouden zijn voor muziekweergave het meest indrukwekkend klinken. Voor dit doel kan een plaatsing dichter bij de muur of in een hoek als goed worden ervaren, zelfs als het resultaat minder nauwkeurig is.
In hoogte verstelbare voeten
De subwoofer heeft aluminium voeten met trillingabsorberende rubberen minispikes die kunnen worden aangepast voor een vlakke, stabiele stand. Door de minispikes aan te passen, kun je oneffenheden in het oppervlak compenseren (zie afbeelding)
De voeten zorgen er ook voor dat de naar beneden gerichte basdriver de vereiste afstand tot de vloer heeft.
Opmerking:
De subwoofer kan niet worden gebruikt zonder dat de voeten zijn gemonteerd!
2. Kabelverbindingen
Sluit altijd alle kabels aan voordat je de subwoofer inschakelt!
LINE-aansluiting
Als je een bekabelde verbinding wilt gebruiken, sluit dan een phonokabel aan tussen de bron en de subwoofer. Als je de subwoofer draadloos wilt aansluiten, kun je deze stap overslaan.
Stroomaansluiting
De meegeleverde stroomkabel wordt aan de achterkant op de subwoofer aangesloten om verbinding te maken met het stroomnet. Schakel de subwoofer in door de aan/uit-schakelaar in de ON-stand te zetten. Indien nodig kan de subwoofer worden ingeschakeld door op een van de twee knoppen op de versterkermodule te drukken.

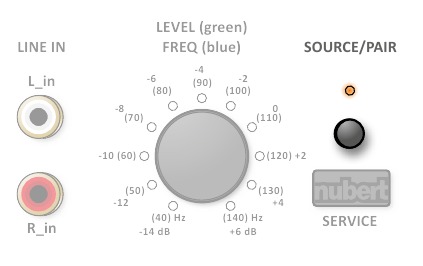

Draadloze verbinding
Houd de SOURCE/PAIR (BRON/KOPPELEN)-knop 3 seconden ingedrukt om het koppelingsproces te starten.
De subwoofer begint te zoeken naar een compatibele draadloze Master (bijv. nuPro X-luidsprekers of nuConnect ampX). De subwoofer zoekt twee minuten; het zoeken wordt aangegeven door de witte LED die snel knippert.
Je kunt nu de koppelingsprocedure op de zender starten. Dit wordt normaal gesproken gedaan door wls master te selecteren in het setupmenu. Raadpleeg de gebruikershandleiding van je Master-apparaat.
De twee apparaten maken nu verbinding met elkaar. Wanneer de verbinding tot stand is gebracht, brandt de witte LED permanent.
Opmerking: Bij draadloze verbinding ontvangt de subwoofer een ongefilterd, full-range signaal en moet de crossoverfrequentie op de subwoofer worden ingesteld.
Bronselectie
Door kort op de SOURCE/PAIR (BRON/KOPPELEN)-knop te drukken, schakel je tussen de twee bronnen
LINE IN:
- LED brandt oranje: fabrieksinstelling
- Stand-by stroomverbruik: 0,5 watt
- Automatische uitschakeling: Als LINE IN is geselecteerd als de ingang, schakelt de subwoofer na maximaal 20 minuten zonder signaal over naar de stand-bymodus. Voor deze ingang kan de automatische uitschakeling via de app worden gedeactiveerd.
- Automatisch inschakelen: Als de stand-by-stand is gestart door de automatische uitschakeling, wordt de subwoofer automatisch weer ingeschakeld wanneer een audiosignaal wordt gedetecteerd op de LINE IN-ingang. Als de stand-by-modus handmatig is gestart door op de aan/uit-knop in de app te drukken, is de automatische inschakelfunctie gedeactiveerd.
WIRELESS IN:
- LED brandt wit: Verbinding tot stand gebracht
- LED knippert langzaam: Geen verbinding met Master
- LED knippert snel: Koppelingsmodus actief
- Stand-by stroomverbruik: 0,6 watt
- Automatische stand-by: Als WIRELESS IN is geselecteerd als de ingang, volgt de subwoofer direct de draadloze zender die als master fungeert. Deze functie kan niet worden gedeactiveerd.

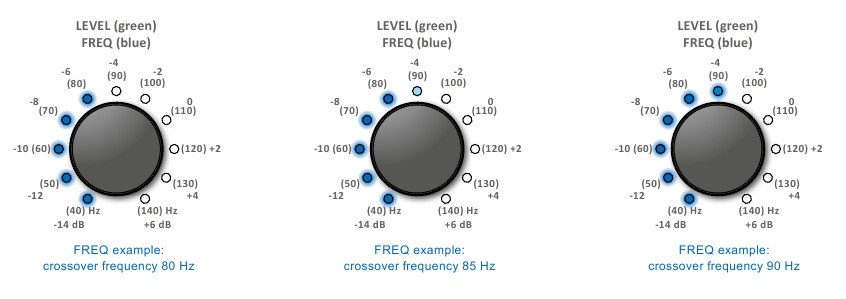

Instellingen
Je kunt de crossoverfrequentie en het relatieve niveau van de subwoofer instellen met de draaiknop aan de achterkant van de subwoofer. Instellingen worden gemaakt en opgeslagen voor elke bron.
Drukk
Druk kort op de encoder om te schakelen tussen LEVEL (NIVEAU) en FREQ (FREQUENTIE):
- LEVEL De LED brandt groen
- FREQ De LED brandt blauw
Draaien
Door aan de encoder te draaien, pas je de geselecteerde parameter aan:
- LEVEL -15 dB tot +6 dB, stappen van 1 dB
- FREQ 35 tot 140 Hz, stappen van 5 Hz
De ingestelde waarde wordt weergegeven door de LED-ring. De laatste LED heeft twee verschillende helderheidsniveaus die het nauwkeurig uitlezen van de ingestelde waarde mogelijk maken. Als de laatste LED met volledige helderheid brandt, is de ingestelde waarde de exacte waarde van de markeringen naast de encoder. Als de LED met verminderde helderheid brandt, is de ingestelde waarde de lagere tussenwaarde die niet door de markeringen wordt weergegeven.
Toepassingsvoorbeelden
Voorbeeld 1: Een nuSub XW-1200 draadloos verbinden met een paar nuPro X-4000-luidsprekers
Bij draadloze verbinding ontvangt de subwoofer een ongefilterd, full-range signaal en moet de crossoverfrequentie op de subwoofer worden ingesteld.
- System HP in het luidsprekermenu stelt de high-pass crossoverfrequentie van de luidspreker in, bijv. 80 Hz.
- FREQ-instelling op de subwoofer: stelt de low-pass crossoverfrequentie voor de subwoofer in, bijv. 80 Hz.
- LEVEL-instelling op de subwoofer: stelt het relatieve niveau van de subwoofer in, bijv. -8 dB.
Voorbeeld 2: Bekabelde verbinding tussen een nuSub XW-1200 en een AV-receiver (LINE IN)
De instellingen voor crossoverfrequentie en relatief niveau kunnen worden ingesteld op de AV-receiver of automatisch door de ruimtekalibratie van de AV-receiver. Op de subwoofer zelf moet de crossover worden ingesteld op de maximale waarde. Het relatieve niveau (LEVEL) daarentegen moet zo laag mogelijk worden ingesteld, zodat de AV-receiver de subwoofer van een sterk signaal kan voorzien. Dit is noodzakelijk om de automatische aan/uit-functie betrouwbaar te laten werken.
Als zowel X-Room Calibration als het kalibratiesysteem van de receiver worden gebruikt, wordt aanbevolen om eerst de X-Room Calibration uit te voeren.
- FREQ-instelling op de subwoofer: stelt de low-pass crossoverfrequentie voor de subwoofer in, bijv. 140 Hz.
- LEVEL-instelling op de subwoofer: stelt het relatieve niveau van de subwoofer in, bijv. -12 dB.

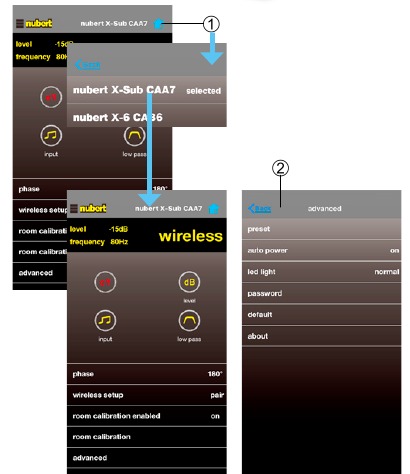

De Nubert X-Remote-app gebruiken
Je kunt ook de Nubert X-Remote-app gebruiken om de subwoofer in te stellen en aan te passen. De app is gratis beschikbaar in de Google Play Store of in de Apple App Store. De app biedt meer instellingen en een grafische gebruikersinterface en wordt aanbevolen voor iedereen die gedetailleerde aanpassingen wil maken en toegang wil hebben tot meer parameters dan beschikbaar op de subwoofer zelf.
De X-Remote-app verbinden met de subwoofer
Download de app uit de Google Play Store of de Apple App Store en installeer deze. Op Android-apparaten moet je de app toegang geven tot de locatie van het apparaat.
De app communiceert met de subwoofer via Bluetooth LE. Gebruik de app om verbinding te maken met de subwoofer! Maak geen verbinding met de subwoofer via de instellingen van je apparaat!
- Nadat je de app hebt geopend, wordt je gevraagd om verbinding te maken met een apparaat. Tik op connect (verbinden) om een lijst met beschikbare apparaten te zien. Je kunt ook op het huissymbool in de rechterbovenhoek tikken om naar de apparatenlijst te gaan. Selecteer een apparaat. Selected (Geselecteerd) verschijnt in het display naast het geselecteerde apparaat als bevestiging. Je wordt gevraagd om een wachtwoord in te voeren. Het standaardwachtwoord is 0000.
- Op het eerste scherm heb je direct toegang tot alle basisfuncties, zoals ingangsselectie en niveau. Door op "advanced" (geavanceerd) te tikken, krijg je toegang tot het submenu voor verdere instellingen. Hier kun je bijvoorbeeld het gedrag van de status-LED configureren.

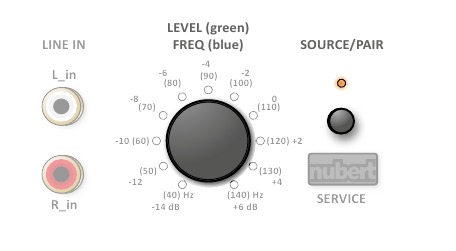

Fabrieksreset
Om de subwoofer terug te zetten naar de fabrieksinstellingen, moet deze eerst worden uitgeschakeld met de aan/uit-schakelaar aan de achterkant van het apparaat.
Wacht 10 seconden en schakel hem weer in.
Binnen 7 seconden na het inschakelen moeten beide knoppen aan de achterkant van het apparaat (SOURCE/PAIR (BRON/KOPPELEN) en de draaiknop) 3 seconden worden ingedrukt en vastgehouden.
De subwoofer bevestigt de invoer door oranje knipperen van de SOURCE/PAIR (BRON/KOPPELEN)-LED.
Alle instellingen zijn nu teruggezet naar de standaardstatus.
E-mail: info@nubert.de
Hotline: +49 (0)7171 8712-0
www.nubert.de
