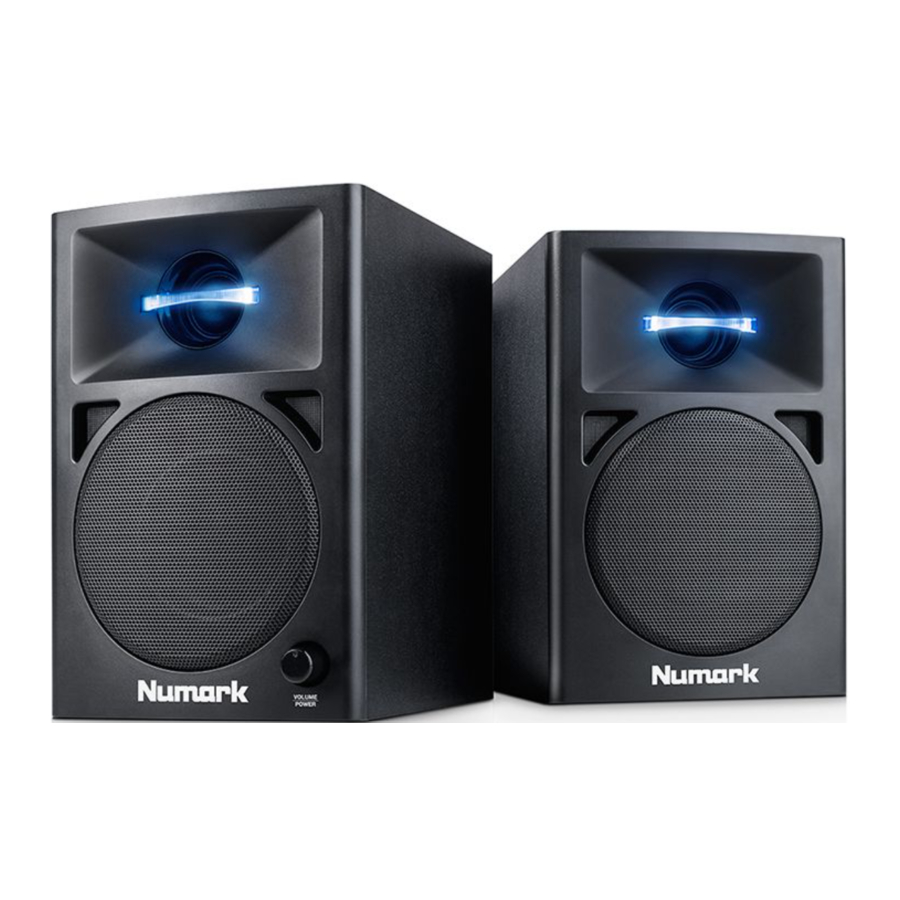

Numark N-Wave 360 - Handleiding voor desktop DJ-monitoren
Inleiding
Inhoud van de verpakking
- N-Wave 360
- 1/8" (3,5 mm) TRRS-aansluitkabel
- 1/8" (3,5 mm) TRS-audiokabel
- Stroomkabel
- Gebruikershandleiding
- Handleiding veiligheid & garantie
Ondersteuning
Voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie gaat u naar numark.com/nwave360.
Ga voor extra productondersteuning naar numark.com/support.
Snel aan de slag
Zorg ervoor dat er afgeschermde audiokabels van hoge kwaliteit worden gebruikt uit de buurt van bronnen van elektromagnetische interferentie.
Voordat u de stroom van de rechterluidspreker van N-Wave 360 inschakelt, doet u het volgende:
- Zorg ervoor dat de volumeknop op de rechterluidspreker van N-Wave 360 omlaag is gedraaid.
- Sluit de linker- en rechterluidspreker van N-Wave 360 aan met de meegeleverde 1/8" TRRS-aansluitkabel.
- Sluit audiobronnen (zoals een audio-interface, mixer, enz.) aan op de ingangen op de rechterluidspreker van NWave 360. Schakel de audiobronnen in.
- Sluit de meegeleverde stroomkabel aan op de stroomingang op de rechterluidspreker van N-Wave 360 en steek vervolgens het andere uiteinde van de stroomkabel in een stopcontact.
- Zet de aan/uit-schakelaar op de rechterluidspreker van N-Wave 360 in de "on" (aan) stand.
- Pas de volumeknop op het voorpaneel van de rechterluidspreker van N-Wave 360 aan.
Installatie
Plaatsing van de luidsprekers
De luidsprekers en de luisteraar moeten zich op de drie hoeken van een gelijkzijdige driehoek bevinden.
De plaatsing van uw luidsprekers heeft een grote invloed op hoe goed ze zullen presteren in uw studio. Hoewel nearfield studiomonitoren zijn ontworpen om vergevingsgezinder te zijn als het gaat om plaatsing, moet u uw best doen om ervoor te zorgen dat ze een gelijkzijdige driehoek vormen ten opzichte van uw hoofd. Met andere woorden, zorg ervoor dat elke luidspreker even ver van zowel uw hoofd als de andere luidspreker staat. Zodra elke luidspreker is geplaatst, draait u de luidsprekers iets zodat de drivers naar de luisteraar wijzen. Bekijk het diagram aan de rechterkant. Merk op dat de afstand van het hoofd van de luisteraar tot elke luidspreker hetzelfde is als de afstand tussen de linker- en rechterluidspreker. Let er ook op dat de luidsprekers iets zijn gedraaid zodat de drivers naar de luisteraar zijn gericht. Dit is een ideale opstelling, maar als het niet praktisch (of mogelijk) is om dit te doen, probeer dan deze opstelling zo goed mogelijk te evenaren.

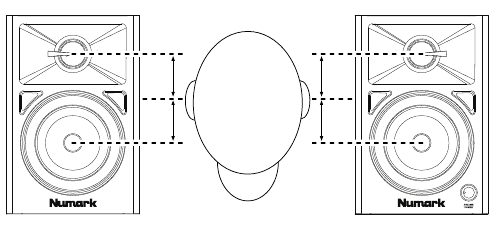

Hoogte van de luidspreker
De ideale hoogte voor N-Wave 360 is zodanig dat de luidspreker parallel aan de grond staat en dat het midden van de woofer en tweeter zich op oorhoogte bevindt. Het diagram aan de rechterkant toont de ideale plaatsingshoogte van de luidsprekers ten opzichte van de luisteraar. Merk op dat de oren van de luisteraar zich direct tussen de woofer en tweeter bevinden.
Functies

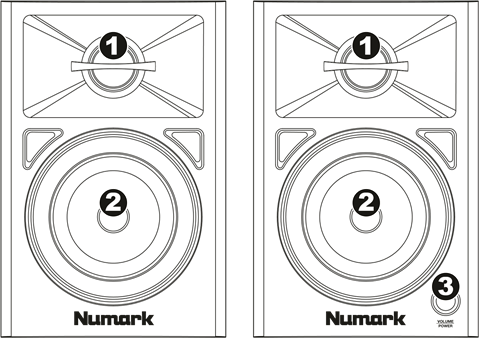

Voorpaneel
- Tweeter: Deze voert de hoge frequenties uit.
- Woofer: Deze voert de lage frequenties uit.
- Vol/Power: Deze knop wordt gebruikt om de luidsprekers aan te zetten en het volume aan te passen. Om in te schakelen, draait u gewoon aan de knop. U voelt een klik wanneer de luidsprekers worden ingeschakeld. Een LED aan de linkerkant van de luidspreker licht op. Om uit te schakelen, draait u het volume helemaal omlaag; de LED gaat uit om u te laten weten dat de luidsprekers uit zijn.

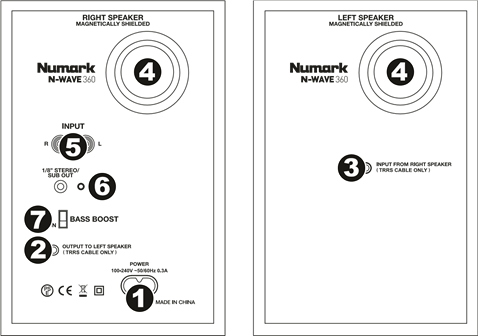

Achterpaneel
- Power Input: Gebruik een stroomkabel (meegeleverd) om deze aan te sluiten op een stopcontact.
- Output to Left Speaker: Dit is de audioaansluiting op de linkerluidspreker. Gebruik de meegeleverde 1/8" TRRS-kabel om de rechterluidspreker aan te sluiten op de linkerluidspreker.
- Input from Right Speaker: Dit is de audioaansluiting van de rechterluidspreker. Gebruik de meegeleverde 1/8" TRRS-kabel om de linkerluidspreker aan te sluiten op de rechterluidspreker.
- Rear Port: De achterpoort versterkt de bas die door de woofer wordt gegenereerd, waardoor de lage frequenties toenemen. Zorg ervoor dat deze poorten niet worden geblokkeerd, omdat dit de basweergave nadelig beïnvloedt.
- Input (RCA): Sluit uw audio-interface, mixer, enz. aan op deze ingang met behulp van een standaard RCA-kabel.
- Stereo/Sub Out: Dit is een full-range audio-uitgang die kan worden aangesloten op een mixer, actieve luidsprekers of een extern opnameapparaat.
- Bass Boost: Met deze schakelaar met twee standen kunt u de basfrequenties van de luidsprekers versterken.
