Numark WS100 - Handleiding microfoonzender
Inhoud
Inleiding
Inhoud van de doos
- WS100 microfoonzender
- WS100-ontvanger
- Draagtas
- 1/4" (6,35 mm) kabel
- Stroomadapter
- Gebruikershandleiding
- Handleiding veiligheid en garantie
Ondersteuning
Voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, gaat u naar numark.com.
Voor aanvullende productondersteuning gaat u naar numark.com/support.
Installatie

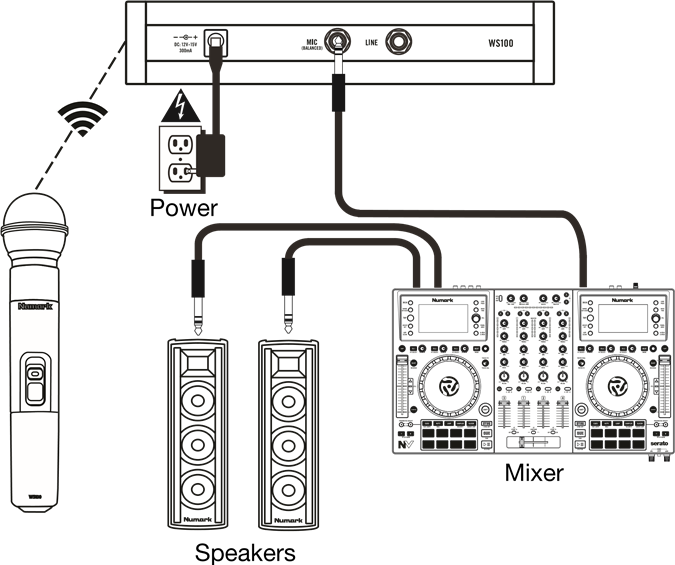

Aansluiting
Hier is slechts een voorbeeld van hoe u uw WS100 in uw setup kunt gebruiken. Items die niet worden vermeld in Inleiding > Inhoud van de doos worden afzonderlijk verkocht.
De microfoonzender instellen
- Verwijder het deksel van het batterijcompartiment van de microfoonzender en plaats 2 AA-batterijen in het compartiment. Zorg ervoor dat de polariteiten van de batterijen (+ en –) correct zijn.
- Plaats het deksel van het batterijcompartiment terug.
- Schuif de aan/uit-schakelaar naar de on-positie. De stroomindicator knippert kort om aan te geven dat de microfoonzender is ingeschakeld.
De ontvanger instellen
- Voor het beste resultaat plaatst u de ontvanger minstens 1 meter boven de grond en plaatst u de antennes in een verticale positie.
- Gebruik de meegeleverde stroomadapter om de stroomingang van de ontvanger aan te sluiten op een stopcontact.
- Gebruik een standaard 1/4" (6,35 mm) kabel om een van de audio-uitgangen van de ontvanger aan te sluiten op uw mixer of PA-systeem. Gebruik niet beide audio-uitgangen tegelijkertijd; dit kan leiden tot signaalverlies of verhoogde ruis.
- Druk op de aan/uit-knop om de ontvanger in te schakelen.
- Als de microfoonzender is ingeschakeld, licht de RF-indicator van de ontvanger op om aan te geven dat de twee apparaten zijn verbonden en binnen bereik zijn. De ontvanger en de microfoonzender zijn voorgeprogrammeerd om te werken op een regionale vaste frequentie.
- Draai aan de volumeknop om het audiosignaalniveau in te stellen dat van de audio-uitgang naar uw mixer of PA-systeem wordt verzonden.
Functies

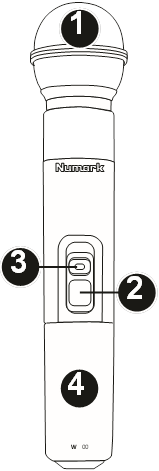

Microfoonzender
- Grille: Deze afdekking beschermt de microfooncapsule en vermindert geluid van lucht en adem.
- Aan/uit-schakelaar: Deze schakelaar met drie standen zet de zender aan of uit.
- De zender is uitgeschakeld.
- De zender is ingeschakeld, maar het audiosignaal is gedempt.
- De zender is ingeschakeld en verzendt audio naar de ontvanger.
- Stroomindicator: Deze LED knippert kort wanneer de aan/uit-schakelaar in de aan-positie wordt gezet.
- Batterijcompartiment: Plaats 2 AA-batterijen in het compartiment. Zorg ervoor dat de polariteiten van de batterijen (+ en –) correct zijn.
Ontvanger

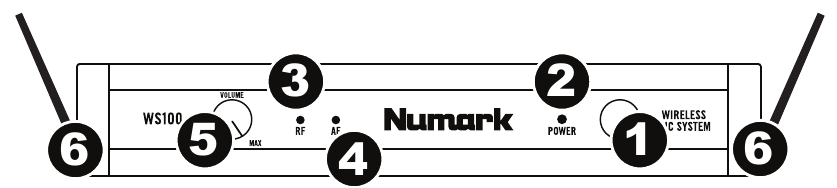

Voorpaneel
- Aan/uit-knop: Druk op deze knop om de ontvanger in of uit te schakelen.
- Stroomindicator: Wanneer deze LED oplicht, geeft dit aan dat de ontvanger is ingeschakeld.
- RF-indicator: Wanneer deze LED oplicht, geeft dit aan dat de ontvanger een signaal van de zender ontvangt.
- AF-indicator: Wanneer deze LED oplicht, geeft dit het huidige audiosignaalniveau aan dat van de zender wordt ontvangen.
- Volumeknop: Draai aan deze knop om het volumeniveau van de Mic Output en Line Output aan te passen.
- Antennes: Deze antennes ontvangen het signaal van de zender. Plaats de antennes in een verticale positie voor de beste signaalkwaliteit.

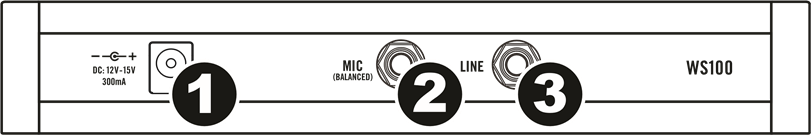

Achterpaneel
- Stroomingang: Gebruik de meegeleverde stroomadapter om deze ingang aan te sluiten op een stopcontact.
- Mic Output (1/4" / 6,35 mm): Gebruik een standaard 1/4" (6,35 mm) kabel om deze gebalanceerde uitgang aan te sluiten op uw mixer, PA-systeem, enz. Zorg ervoor dat de ingang van het aangesloten apparaat is ingesteld om een audiosignaal op microfoonniveau te ontvangen.
- Line Output (1/4" / 6,35 mm): Gebruik een standaard 1/4" (6,35 mm) kabel om deze ongebalanceerde uitgang aan te sluiten op uw gitaarversterker, mixer, PA-systeem, enz. Zorg ervoor dat de ingang van het aangesloten apparaat is ingesteld om een audiosignaal op lijnniveau te ontvangen.
Probleemoplossing
| Probleem | Oplossing |
De ontvanger produceert geen geluid | Zorg ervoor dat de stroomadapter van de ontvanger correct is aangesloten op de stroomingang en een stroombron. Zorg ervoor dat de batterijen van de microfoonzender correct zijn geplaatst en dat hun polariteiten (+ en –) correct zijn. Zorg ervoor dat de audio-uitgang van de ontvanger correct is aangesloten op uw mixer, versterkersysteem, enz. Zorg er ook voor dat de ingang van het aangesloten apparaat is ingesteld om het juiste audiosignaal op microfoon- of lijnniveau te ontvangen, afhankelijk van welke audio-uitgang wordt gebruikt. Zorg ervoor dat de ontvanger en de microfoonzender zich binnen 60 meter bevinden en een duidelijk zicht hebben. Zorg er ook voor dat de ontvanger zich niet direct in de buurt bevindt van metalen voorwerpen of apparaten die RF-interferentie kunnen veroorzaken (andere draadloze systemen, tv's, radio, enz.). |
Er is hoorbare interferentie in de transmissie | Zorg ervoor dat de ontvanger en de microfoonzender zich binnen 60 meter bevinden en een duidelijk zicht hebben. Zorg er ook voor dat de ontvanger zich niet direct in de buurt bevindt van metalen voorwerpen of apparaten die RF-interferentie kunnen veroorzaken (andere draadloze systemen, tv's, radio, enz.). Als u meerdere zender-ontvangerparen gebruikt, gebruikt u slechts één paar tegelijk. |
Het signaal is vervormd | Zorg ervoor dat de ontvanger zich niet direct in de buurt bevindt van metalen voorwerpen of apparaten die RF-interferentie kunnen veroorzaken (andere draadloze systemen, tv's, radio, enz.). Verlaag de instelling van de volumeknop van de ontvanger. Zorg ervoor dat de ingang van het aangesloten apparaat is ingesteld om het juiste audiosignaal op microfoon- of lijnniveau te ontvangen, afhankelijk van welke audio-uitgang wordt gebruikt. |
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Numark WS100 - Handleiding microfoonzender
