Potensic RID-916 - Handleiding Remote ID Module

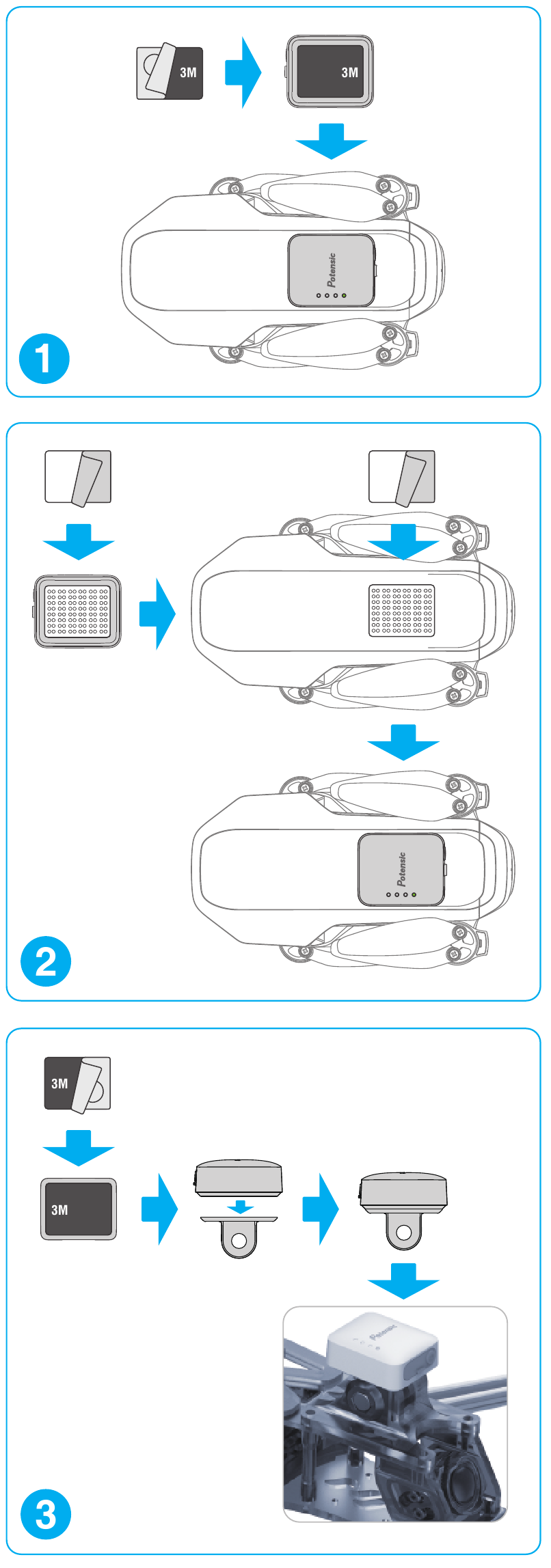

Installatiemethode

Inleiding

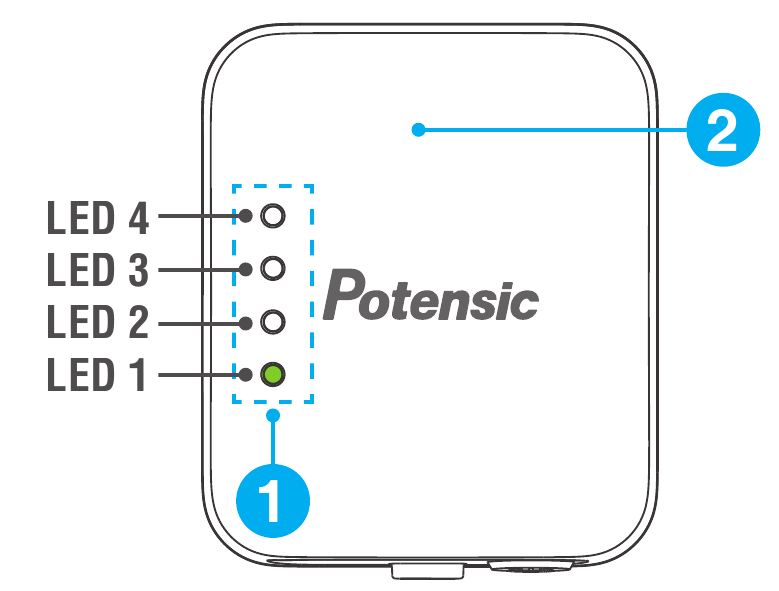

1. LED-indicatoren
   LED1~LED4 zijn batterij-indicatoren, en LED1 is ook een statusindicator.

   Apparaatstatus	LED1 Kleur
   Satelliet zoeken	Langzaam groen knipperend
   Broadcast-modus (satelliet zoeken voltooid)	Continu groen
   Opstijgpunt vernieuwen	Langzaam cyaan knipperend
   Extreem lage batterijspanning	Langzaam rood knipperend
   Apparaatstoring	Continu rood

2. GPS-antenne
   Zorg er bij gebruik van RID-916 voor dat deze kant naar boven is gericht zonder afdekking.

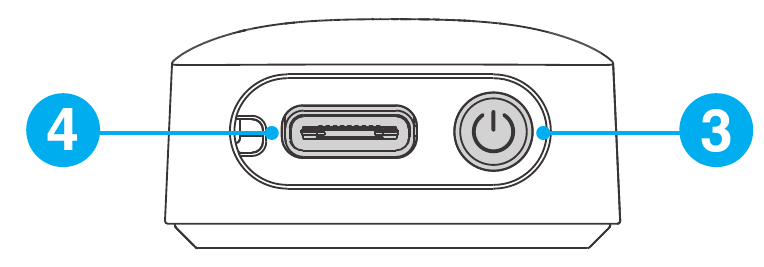

3. Aan/uit-knop
   Lang indrukken: apparaat in-/uitschakelen.
4. Type-C-oplaadpoort

Instructies

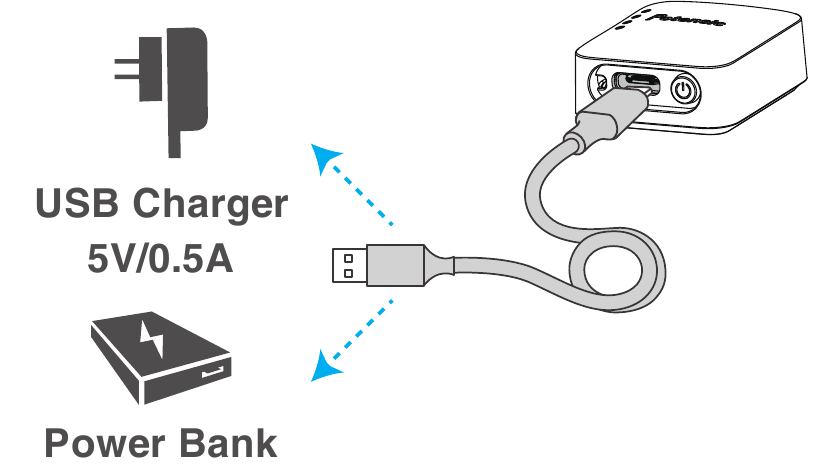

Opladen

Trek de stofdichte rubberen plug eruit en sluit aan op een USB-oplader (5V/0,5A of hoger) of powerbank via de Type-C-kabel om op te laden. (Dit product bevat geen USB-oplader. Gebruik opladers die voldoen aan de FCC/CE-normen om op te laden.)
Wanneer u oplaadt terwijl het apparaat is uitgeschakeld, brandt LED1 continu geel en knipperen LED2-LED4 wit in volgorde. Nadat ze volledig zijn opgeladen, gaan alle LED's uit.
Wanneer u oplaadt terwijl het apparaat is ingeschakeld, geeft LED1 de kleur van de apparaatstatus weer, terwijl LED2-LED4 wit knipperen in volgorde. Nadat ze volledig zijn opgeladen, blijven alle LED's continu branden.

In-/uitschakelen

1. Houd de aan/uit-knop 2 seconden ingedrukt totdat alle LED's aan/uit zijn en laat los om het apparaat in/uit te schakelen.
2. Wanneer het apparaat is ingeschakeld, geeft LED1 de huidige status van het apparaat weer, terwijl LED2-LED4 het batterijniveau als volgt aangeven:

Wanneer LED1 langzaam rood knippert, geeft dit aan dat het apparaat een extreem lage batterijspanning heeft en zo snel mogelijk moet worden opgeladen.
Wanneer LED1 continu rood brandt, geeft dit aan dat het apparaat niet goed werkt. Neem contact op met de klantenservice voor ondersteuning.

Hoe te gebruiken

1. Installeer RID-916 dat succesvol is beschreven met de vereiste informatie op de drone.
   Installatievoorzorgsmaatregelen:
   • Plaats de module waterpas met de logo-zijde naar de lucht gericht.
   • Blokkeer bij het installeren niet de GPS-antenne van de drone en houd een veilige afstand tot de propellers.
   • Als de drone een kleine quadcopter is, probeer de module dan in het zwaartepunt van de drone te installeren (het focuspunt van de kruisverbinding van de vier motoren).
2. Houd de aan/uit-knop 2 seconden ingedrukt totdat alle LED's aan zijn en laat los om RID-916 in te schakelen.
3. Nadat het is ingeschakeld, start het apparaat automatisch de satellietzoekfunctie met LED1 die langzaam groen knippert.
   Wanneer LED1 groen blijft, geeft dit aan dat RID-916 de satellietzoekfunctie heeft voltooid en begint uit te zenden.
4. Druk kort op de aan/uit-knop en RID-916 vernieuwt het opstijgpunt met LED1 die langzaam cyaan knippert. Wanneer LED1 groen blijft, geeft dit aan dat het opstijgpunt succesvol is vernieuwd en klaar is om te vliegen.
   Het is vereist om RID-916 buitenshuis te gebruiken met de logo-zijde naar de lucht gericht. RID-916 zendt uit: drone-ID, drone-locatie en -hoogte, drone-snelheid, tijdmarkering, opstijglocatie en -hoogte.

Specificaties

Model: RID-916
Gewicht: Kleur: grijs
Afmeting: lengte: 37,6 mm, breedte: 31,6 mm, dikte: 15,9 mm
Werktemperatuur: 0~40℃
Maximale horizontale ontvangstafstand: >300m
Batterijduur: maximaal 4 uur
GPS-positioneringsnauwkeurigheid: 3m
(open en storingsvrije omgeving)
Bluetooth: ondersteunt Bluetooth 5.1 en hoger
Bluetooth-zendvermogen: 8dbm
Batterij: 310mAh lithiumbatterij, 1S
Nominale capaciteit: 310mAh 1.15Wh
Nominale spanning: 3,7V
Nominale laadstroom: 5V 140mA
Maximale laadstroom wanneer ingeschakeld: 5V 200mA
Oplaadpoort: Type-C
Installatiemethoden: ondersteunt verschillende methoden

Het product mag alleen worden gebruikt door volwassenen en kinderen ouder dan 16 jaar. Toezicht van een volwassene is vereist voor kinderen jonger dan 16 jaar.

www.potensic.com
support@potensic.com
