Potensic ATOM Series - Handleiding oplaadstation

Inhoud

Diagram

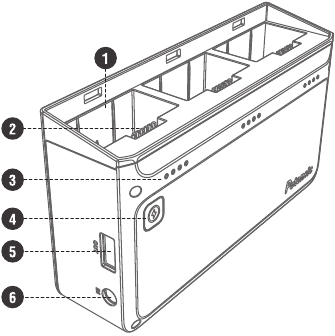

Overzicht

  1. Batterijcompartiment
  2. Batterijaansluitingen
  3. Oplaadindicator
  4. Controleknop batterijniveau
  5. USB-interface (UIT)
  6. Stroominterface (IN)

Introductie

De Potensic Atom series parallelle oplaadstation kan drie Atom intelligente batterijen tegelijkertijd opladen, en de USB-interface kan worden gebruikt voor de afstandsbediening of andere USB-apparaten.
Het doosachtige ontwerp maakt het gemakkelijk om de batterij te dragen en te beschermen.
Druk op de controleknop voor het batterijniveau, waarna de indicator oplicht om u het huidige batterijniveau te tonen voordat u gaat vliegen.

Opladen

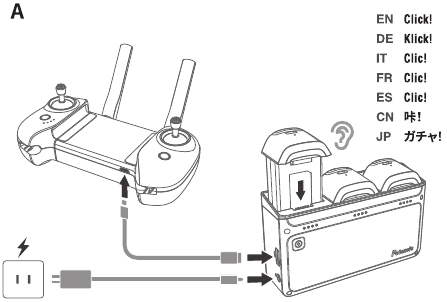

  1. Zoals weergegeven in figuur A, plaatst u de batterij en drukt u erop totdat u een "klik" (klik) hoort, de batterij is correct geïnstalleerd. Sluit vervolgens de adapter aan op het oplaadstation en steek de stekker in het stopcontact.
    Opladen
  2. Gebruikers kunnen naar believen 1-3 batterijen plaatsen, en het oplaadstation zal automatisch de batterijen identificeren en beginnen met opladen. Tijdens het opladen blijft de oplaadindicator van elke batterij achtereenvolgens knipperen.
  3. Na volledig opgeladen te zijn, blijven de overeenkomstige indicatorlampjes branden. Verwijder de batterij zoals weergegeven in figuur B.
  4. De USB-interface kan de afstandsbediening of andere USB-apparaten opladen (5V/1A).

informatie Het oplaadstation ondersteunt hot-swapping van batterijen zonder de stroom uit te schakelen.
Na volledig opgeladen te zijn, is het aanbevolen om te wachten tot de rode stroomindicator van de batterij uitgaat voordat u de batterij loskoppelt.

Batterijniveau controleren

Nadat een batterij is geplaatst of verwijderd uit het oplaadstation, zal de bijbehorende batterij-indicator oplichten om het batterijniveau weer te geven en vervolgens na 5 seconden uitgaan. U kunt ook het batterijniveau controleren door kort op de Check Button (controleknop) te drukken.
Batterijniveau controleren

Foutmelding

Wanneer een batterij is geplaatst en de indicator overeenkomt met een set die in de rechtertabel wordt weergegeven, betekent dit dat er iets fout is.
Foutmelding
Abnormale batterijtemperatuur: Geeft aan dat de batterijtemperatuur het veilige oplaadtemperatuurbereik heeft overschreden. Het oplaadstation stopt met opladen totdat de batterijtemperatuur weer normaal is.
Batterijstoring: Dit kan worden veroorzaakt door een batterijcommunicatiefout, batterijcelfout, apparaatkortsluiting.

Specificaties

Model DSBC02A
Gewicht Ongeveer 137g (Zonder batterij)
Werktemperatuur 5°C-40°C
Compatibel batterijtype DSBT02A (2500mAh) DSBT02B (2230mAh) DSBT02C (3000mAh)
Output 8V/2.2A * 3 8V/2.OA * 3 8V/2.2A * 3
USB Output 5V/1A
Oplaadtijd ≈ 1,5 uur ≈ 1.3 uur ≈ 1.8 uur
Adapter Specificaties Ingang: 100-240V, 50/60HZ
Output: 12W5A-60W

informatie Het oplaadstation kan 3 batterijen tegelijkertijd opladen en ondersteunt gemengd gebruik van 3 soorten compatibele batterijen in de bovenstaande tabel.

Disclaimer

  1. Om het veilige en juiste gebruik van dit product te waarborgen, dient u zich strikt te houden aan de bedieningsinstructies en voorzorgsmaatregelen die in deze handleiding worden beschreven.
  2. Kinderen jonger dan 16 jaar dienen dit product te gebruiken onder toezicht en begeleiding van een volwassene. Zorg ervoor dat het product buiten het bereik van kinderen wordt bewaard wanneer het niet in gebruik is.
  3. Het bedrijf aanvaardt geen verantwoordelijkheid voor directe of indirecte verliezen, inclusief, maar niet beperkt tot, materiële schade en persoonlijk letsel, als gevolg van het feit dat de gebruiker de veiligheidsinstructies in deze handleiding niet naleeft. Garantieservices worden niet verleend.
  4. Bij het gebruik van de Potensic Atom series parallelle oplaadstation (hierna te noemen "Oplaadstation") om de batterij op te laden, is het noodzakelijk om de originele adapter te gebruiken. Potensic wijst de verantwoordelijkheid af voor alle gevolgen die voortvloeien uit het gebruik van niet-originele adapters.
  5. Ongeautoriseerde demontage of wijziging van dit product is ten strengste verboden. In geval van een overtreding is de gebruiker als enige verantwoordelijk voor de daaruit voortvloeiende gevolgen.
  6. Voor alle vragen met betrekking tot gebruik, bediening, onderhoud, enz., kunt u contact opnemen met de lokale dealer of het relevante personeel van het bedrijf.
  7. Potensic behoudt zich het recht voor om dit document en gerelateerde productdocumenten te interpreteren, waarbij de uiteindelijke interpretatie zonder voorafgaande kennisgeving kan worden gewijzigd. Bezoek voor de meest recente informatie www.potensic.com.

Voorzorgsmaatregelen

  1. Zorg er bij het opladen van de batterijen voor dat het oplaadstation stabiel is geplaatst en houd het uit de buurt van warmtebronnen.
  2. Vermijd direct contact met de batterijaansluitingen of de stekker met uw handen of metalen voorwerpen.
  3. Stapel geen voorwerpen op de adapter en het oplaadstation. Houd deze onderdelen tijdens gebruik uit de buurt van water en ontvlambare materialen.
