Suncast DB5000, DB5000B, DB5500, DB5700, GB5000 - GARAGE BOX Handleiding
Voordat u begint...
- Niet bedoeld voor opslag van ontvlambare of bijtende chemicaliën.
- Wees voorzichtig bij het opslaan van chemicaliën.
- Niet bedoeld voor gebruik door kinderen.
- Dit is geen speelgoedkist.
- Laat kinderen niet in de container spelen om verstikkingsgevaar te voorkomen.
- Dit product kan gevoelig worden voor schade door impact bij vriestemperaturen.
- Niet in de buurt van overmatige hitte bewaren.
- Wees voorzichtig bij het verplaatsen van een volledig geladen product. Dit product is niet bedoeld voor het vervoeren van zware voorwerpen. Alleen gebruiken als stationair opslagapparaat.
- Niet op het deksel staan.
Lees de instructies voor de montage. Deze set bevat onderdelen die beschadigd kunnen raken als ze verkeerd worden gemonteerd. Volg de instructies. Suncast is niet verantwoordelijk voor het vervangen van onderdelen die verloren zijn gegaan of beschadigd zijn geraakt door onjuiste montage.
Montage-instructies

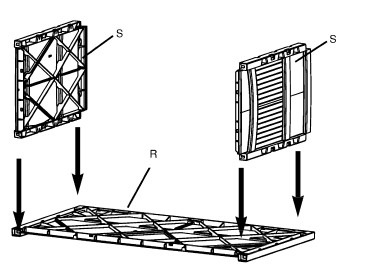

- Leg het achterpaneel (GEMARKEERD "R') op de vloer, met de binnenkant naar boven.
- Houd de zijpanelen (GEMARKEERD "S') één voor één loodrecht op het achterpaneel.
- Plaats het zijpaneel in de groeven van het achterpaneel. (zie diagram voor de oriëntatie van de zijpanelen)
- Oefen druk uit op de voorkant van het zijpaneel. Klik op zijn plaats.
(Herhaal voor de andere kant)

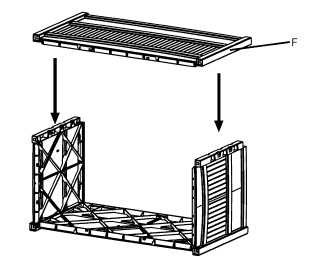

- Met het apparaat nog steeds op het achterpaneel, plaatst u het voorpaneel (GEMARKEERD "F") op de zijpanelen en lijnt u de lipjes van het zijpaneel uit met de groeven van het voorpaneel.
![Montage-instructies - Stap 2]( "Suncast - DB5000 - Montage-instructies - Stap 2")
- Oefen druk uit op het voorpaneel op het punt waar de zijpanelen de groeven in het voorpaneel raken. Klik op zijn plaats.
![]()
- Leg de bodem (GEMARKEERD 'B), met de gladde kant naar boven, in de vier panelen. Het schuift naar de onderkant.
![]()
- Druk stevig op de rand van het bodempaneel om de klik te activeren. Het bodempaneel gaat over het vergrendellipje en rust op de onderste lip
(Zie inzetdiagram)
![]()
LET OP: PLAATS HET PRODUCT OP EEN VLAKKE ONDERGROND.

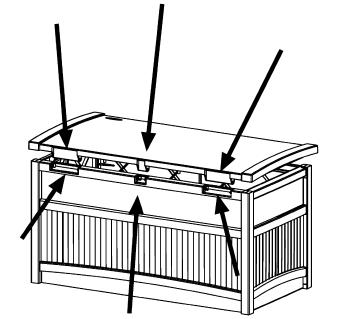

- Leg de bovenkant over de vier zijden.
- Aan de achterkant van de opbergbox moeten de bovenste scharnierlipjes en de achterste scharniergroeven op elkaar zijn uitgelijnd.
- Oefen druk uit op de achterrand, één scharnier tegelijk, van links naar rechts
- Het deksel blijft in de "Omhoog"-positie (Up) wanneer het volledig is geopend.

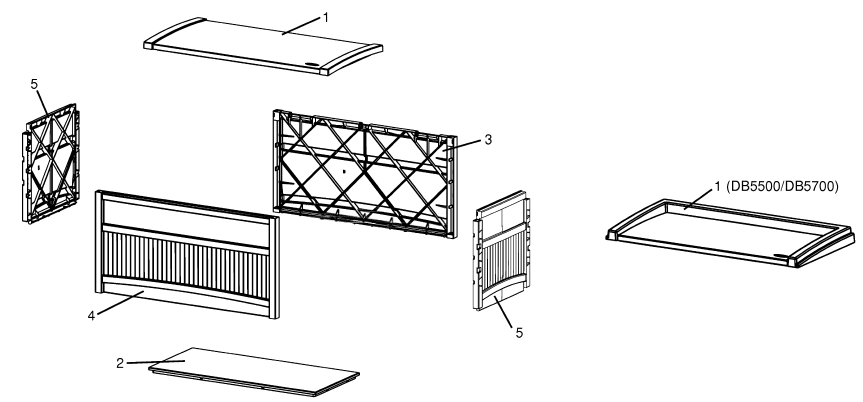

DB5000 / DB5000B / DB5500 DB5700 / GB5000
| Index NO. | Onderdeelnaam | Onderdeelnummer | Onderdeelnummer | Onderdeelnummer | Onderdeelnummer | Onderdeelnummer |
| 1 | BOVENKANT (1) | 010104418 | 010104424 | 010150718 | 010150795 | 010104416 |
| 2 | BODEM (1) | 010104518 | 010104524 | 010104518 | 010104595 | 010104516 |
| 3 | ACHTERPANEEL (1) | 010104318A | 010104324A | 010104318A | 010104318A | 010104316A |
| 4 | VOORPANEEL (1) | 010104218A | 010104224A | 010104218A | 010104218A | 010104216A |
| 5 | ZIJPANELEN (2) | 010104118A | 010104124A | 010104118A | 010104118A | 010104116A |
Geef deze informatie alstublieft
Naam
Straat
Staat
Telefoon
Stad
Postcode
Datum
Bestelinstructies:
Bel Suncast voor prijsinformatie
Buiten Illinois, maar binnen Noord-Amerika 800-846-2345.
Binnen Illinois of buiten Zuid-Amerika 630-879-2050.
Maandag - Rid4' 8:00 uur - 16:30 uur Central Time. (Behalve op feestdagen)
Of zie www.suncast.com
Zie www.suncast.com voor informatie over Suncast-producten en vervangende onderdelen
