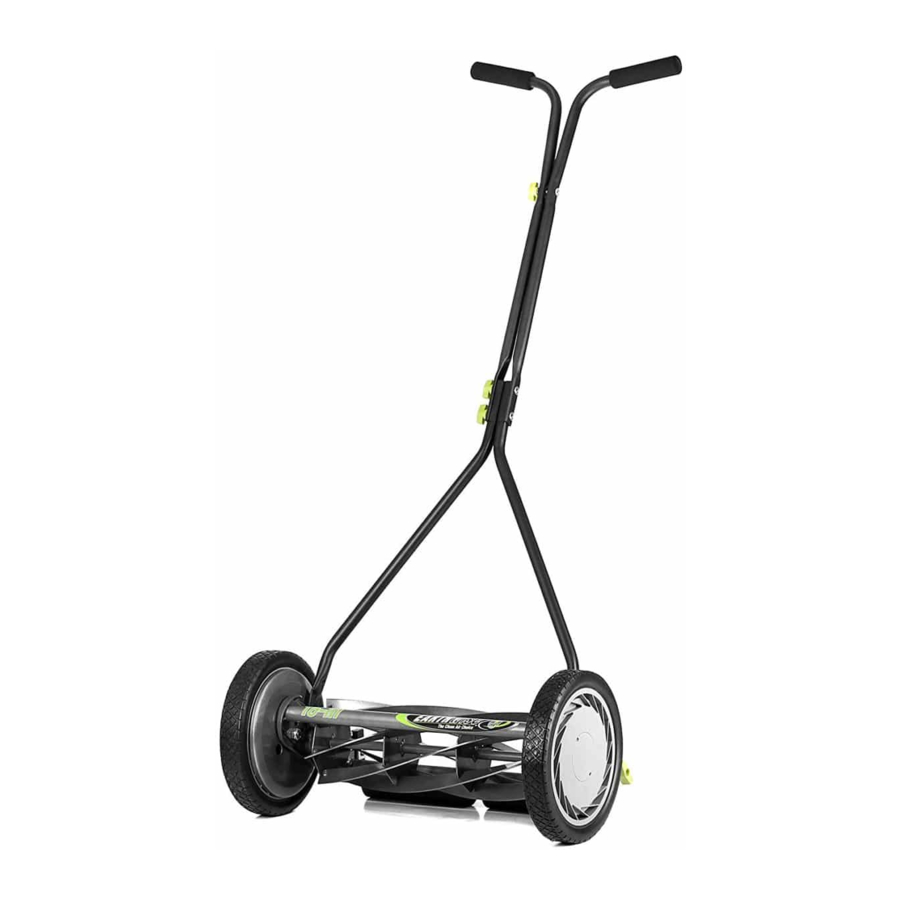

EarthWise 1715-16EW - Handleiding duwmaaier

VEILIGHEIDSVOORSCHRIFTEN

• Lees alle instructies in deze handleiding voordat u de maaier gebruikt.
• Inspecteer uw gazon op vuil of vreemde voorwerpen en verwijder deze voordat u gaat maaien.
• Steek nooit uw handen, vingers of voeten in de haspel. Hoewel deze niet wordt aangedreven door een motor, snijdt de haspel wanneer de wielen draaien.
• Maai nooit wanneer het gras nat genoeg is om glad te zijn.
• Plaats uw handen of voeten niet in de buurt van een bewegend onderdeel van de maaier.
• Gebruik de maaier niet op blote voeten of met sandalen.
• Loop langzaam, nooit rennen. Zorg er altijd voor dat u stevig staat tijdens het bedienen van de maaier.
• Raak nooit opzettelijk bomen, hekken enz. Dit kan letsel veroorzaken of de maaier ernstig beschadigen.
• Onthoud dat deze maaier een precisie-apparaat is voor gazononderhoud. Behandel hem als zodanig door voorzichtig te zijn bij het gebruik.
• Zorg ervoor dat uw maaier in veilige bedrijfsomstandigheden verkeert. Probeer de maaier niet te gebruiken als deze beschadigd is; laat hem eerst repareren.

Hoe te monteren

PAKKETLIJST:

1. Haspelmaaier
2. 4-delige handgrepen (zie afbeelding 1)
3. Handleiding
4. Hardwarepakket handgreepmontage
   HARDWAREPAKKET HANDGREEPMONTAGE


ZORG ERVOOR DAT U AL DEZE ONDERDELEN HEEFT VOORDAT U BEGINT

Handgreep

In de doos bevinden zich: de onderdelen van de handgreep van de maaier (bovenste handgreepstukken en 2 onderste stukken) en het hardwarepakket.

• Leg de onderdelen van de handgreep uit zoals weergegeven in afbeelding 1.
• Bevestig de 2 onderste handgreepstukken aan het bovenste gedeelte van de handgreep met behulp van de 2-M6X55-bouten en vleugelmoeren.
• Bevestig de 2 bovenste handgreepstukken aan elkaar met behulp van de M6X45-bout en vleugelmoer.
• Smeer de binnenkant van de 2 handgrepen in met een sopje (voor eenvoudigere toepassing) en schuif ze op de handgreep.

De handgreep aan de maaier bevestigen

Probeer NIET de handgreep te bevestigen aan de bouten op de rolmontage aan de achterkant van de maaier.

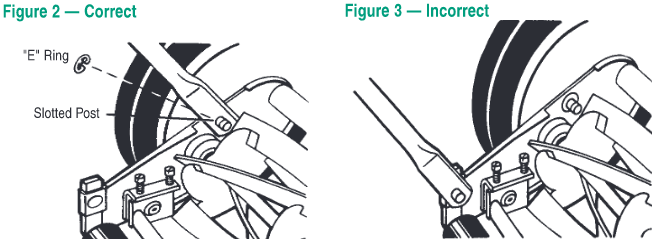

Dit is onjuist! (zie afbeelding 3) Raadpleeg afbeelding 2 voor meer informatie terwijl u de onderstaande instructies volgt.

• Nadat u de handgreep hebt gemonteerd, plaatst u de gaten aan het uiteinde van het onderste gedeelte van de handgreep aan de linker- en rechterkant over de korte stijlen die uit de zijplaten steken.
• Wanneer de handgreep op zijn plaats over de stijlen zit, klikt u de "E"-ringen op de sleufstijlen aan beide zijden om te voorkomen dat de handgreep loskomt.

Hoe onderdelen te bestellen

Geef de volgende informatie op bij het bestellen van onderdelen:

1. Volledig modelnummer (te vinden op de identificatie-sticker aan de achterkant van de maaibalk).
2. Snijbreedte van uw eenheid.
3. Nummer van de benodigde set (zie lijst met sets).

Lijst met sets

#	Setnr.	Beschrijving	Afbeelding
1	RM16-HK-1	16" handgreepset U-vorm zwart met zwarte vleugelmoeren
2	RM-UHP-1	Hardwarepakket U-handgreepmontage
3	RM-WKIOA-1	10" lichtgrijze wielset
4	RM-GPK-1	Set tandwiel en pal
5	RM-APK-1	Set aspen
6	RM16-RAK-1	16" rolmontageset (ZwarteVleugelmoer)

Gebruik en onderhoud

Algemeen onderhoud

Er is minimaal onderhoud nodig om een soepele werking van uw maaier te garanderen.

• Om schade aan de maaier of de messen te voorkomen, moet het gebied dat gemaaid moet worden vrij zijn van vuil.
• Om onnodige slijtage aan de messen te voorkomen, trekt u de maaier liever dan dat u hem duwt bij het verplaatsen van de maaier op betonnen of verharde oppervlakken.
• Voor de beste prestaties brengt u na elk gebruik een dunne laag olie of WD-40 aan op de messen.

**Neem voor vragen, hulp en garanties contact op met de klantenondersteuning.**

Kleine aanpassingen aan de maaihoogte

Deze eenheden kunnen worden aangepast om een maaihoogtebereik van 1/2" tot 2 1/2" (1,27 cm tot 6,35 cm) te bieden door eenvoudigweg de rolmontage aan te passen. Houd er rekening mee dat dezelfde aanpassing moet worden uitgevoerd aan beide zijden van de maaier.

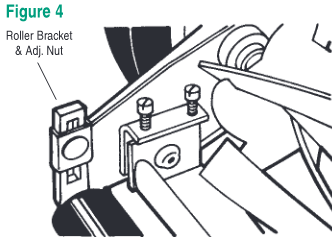

Raadpleeg afbeelding 4 voor meer informatie terwijl u de onderstaande instructies volgt.

• Om de laagste maaipositie te bereiken, draait u de moeren aan beide zijden van de rolmontage los en verwijdert u ze.
• Plaats de bout door het onderste gat van de plastic rolbeugel en het bovenste gat van de zijplaat van de maaier. Draai de moeren aan beide zijden weer vast.
• Om de hoogste maaipositie te bereiken, draait u de moeren aan beide zijden van de rolmontage los en verwijdert u ze.
• Plaats de bout door het bovenste gat van de plastic rolbeugel en het onderste gat van de zijplaat van de maaier. Draai de moeren aan beide zijden weer vast.

Andere maaihoogtes kunnen worden verkregen door de bouten door andere gatlocaties te plaatsen.

Nauwkeurige aanpassingen aan de maaihoogte

De wiel-/stofkapmontage kan naar een van de 3 posities op de zijplaat worden verplaatst. Houd er rekening mee dat dezelfde aanpassing moet worden uitgevoerd aan beide zijden van de maaier.

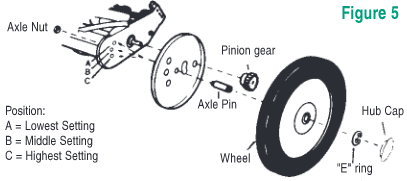

Raadpleeg afbeelding 5 terwijl u de onderstaande instructies volgt.

• Verwijder de asmoer aan de binnenkant van de maaier door de aspen op zijn plaats te houden met een 1/2" (1,27 cm) dopsleutel of een platte schroevendraaier (verwijder eerst de wieldop) en een dopsleutel of steeksleutel op de moer.
• Trek het wiel, de stofkap en de aspen voorzichtig als een geheel naar buiten totdat de aspen de zijplaat vrij is. Plaats hem vervolgens opnieuw in het gewenste gat en plaats en draai de moeren vast. Positie A = 1/2" (1,27 cm) maaihoogte, positie B = 1 3/4" (4,44 cm), positie C = 2 1/2" (6,35 cm).

Afstelling van het maaimes

De messen zijn afgesteld voordat ze de fabriek verlaten.

Niet afstellen tenzij absoluut noodzakelijk.
Er kan verkeerde uitlijning optreden, waardoor de messen te los of te strak zitten. Als dit gebeurt, zult u een ruwe, ongelijke snede of een zwaar duwende maaier opmerken.
Alle aanpassingen worden gemaakt vanaf de achterkant van de maaier (tegenover de balk met de logo-sticker). Elk uiteinde van de maaibalk kan afzonderlijk worden afgesteld.

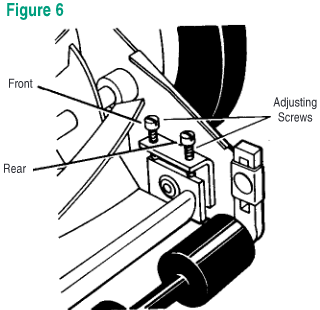

Raadpleeg afbeelding 6 voor meer informatie terwijl u de onderstaande instructies volgt.

• Het maaibalkmes (onder de haspel) draait. De voorste schroeven verplaatsen de maaibalk weg van de messen, terwijl de achterste schroeven de maaibalk naar de messen toe verplaatsen.
• Het afstellen van de schroeven is een zeer gevoelige procedure. 1/16e van een draai wordt beschouwd als een belangrijke aanpassing.
• Voordat u een stelschroef vastdraait, moet u de tegenoverliggende schroef evenveel losdraaien.

De messen losmaken

Het maaibalkmes moet verder van de maaihaspel worden verplaatst.

• Draai beide achterste schroeven gelijkmatig los door ze tegen de klok in te draaien.
• Draai beide voorste schroeven gelijkmatig aan door ze met de klok mee te draaien.

De messen aandraaien

Het maaibalkmes moet dichter bij de maaihaspel worden verplaatst.

• Draai beide voorste schroeven gelijkmatig los door ze tegen de klok in te draaien.
• Draai beide achterste schroeven gelijkmatig aan door ze met de klok mee te draaien.

Aanpassingen controleren

• Draai de maaier ondersteboven.
• Steek een stuk papier (bijv. schrijf- of krantenpapier) tussen de maaibalk en de haspelmessen en draai de haspelmessen voorzichtig met de hand.

Alle messen moeten het papier gelijkmatig over de hele lengte van de maaibalk doorsnijden terwijl de haspel soepel draait.
Als de maaier een intermitterende snede heeft, moet de aanpassing worden gemaakt aan de juiste kant van de messen om de juiste snijwerking te verkrijgen.

De messen slijpen

Wanneer de maaier goed is gesmeerd en afgesteld, is het niet nodig om hem enkele jaren te slijpen. Met de volgende stappen kunt u de procedure echter zelf uitvoeren tegen relatief lage kosten.

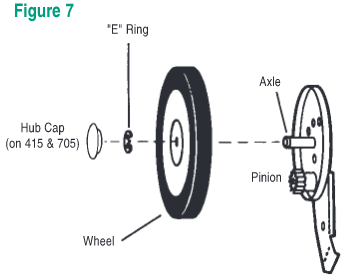

• Verwijder de "E"-ringen, wielen en het rondsels van beide zijden van de maaier.

• Verwijder beide palen uit de rechthoekige sleuven in de haspelas en draai hun posities om.

• Draai de plaatsing van de rondsels om.
• Plaats het linker rondsel op het rechter uiteinde van de haspelas en het rechter rondsel op het linker uiteinde van de haspelas. Plaats de wielen en "E"-ringen terug.
• Smeer een dunne laag slijppasta op de voorkant van de haspelmessen.
• Stel de maaibalk zo af dat het maaibalkmes licht maar stevig contact maakt met de haspelmessen over de volledige breedte van de maaibalk.


  Draai de stelschroeven niet te vast, omdat dit de maaibalk kan beschadigen. Beide schroeven moeten stevig vastzitten bij de uiteindelijke afstelling.
• Duw de maaier achteruit op een glad oppervlak (zoals een trottoir of verharde oprit).
  Blijf dit doen totdat de haspelmessen relatief vrij draaien en de voorkant van het maaibalkmes gepolijst is.
• Verwijder de wielen; draai de rondsels en palen om zodat de afgeschuinde rand van de pal aan de rechterkant zit.

  Verwijder alle slijppasta of vuil van het maaibalkmes, de haspelmessen, de rondsels en de palen. Smeer de as en het rondsel in met een lichte film wiellagervet en plaats de wielen en "E"-ringen terug.

OPMERKING: Het wordt aanbevolen om een industriële slijppasta of klepslijppasta te gebruiken met een korrel van 100-240.
Dit is meestal verkrijgbaar bij een industriële of automaterialenwinkel. Als professioneel slijpen vereist is, raadpleeg dan uw lokale Gouden Gids voor reparatiediensten voor grasmaaiers.

Verantwoordelijkheden van de klant

Wees altijd voorzichtig bij het bedienen van uw grasmaaier en blijf uit de buurt van bewegende onderdelen. Vermijd het raken van of botsen met vaste voorwerpen of vuil in het te maaien gebied. Zorg ervoor dat de maaier vrij is en volg een regelmatig onderhoudsschema om een efficiënte en veilige werking te garanderen. Een goed onderhouden grasmaaier gaat lang mee en werkt efficiënter.

Onderdelen, klantenservice of garantieclaims
Om vervangingsonderdelen of accessoires te bestellen, belt u onze hotline voor klantenondersteuning op 1-800-633-1501 of gaat u naar americanlawnmower.com
**Neem voor vragen, hulp en garanties contact op met de klantenondersteuning.**
ALLE ONDERDELEN WORDEN RECHTSTREEKS VAN DE FABRIEK VERKOCHT.
ALLE VERZENDKOSTEN ZIJN DE VERANTWOORDELIJKHEID VAN DE KOPER.

Registreer uw product op:
Americanlawnmower.com/productregistration
Consumentenhotline: 1-800-633-1501
