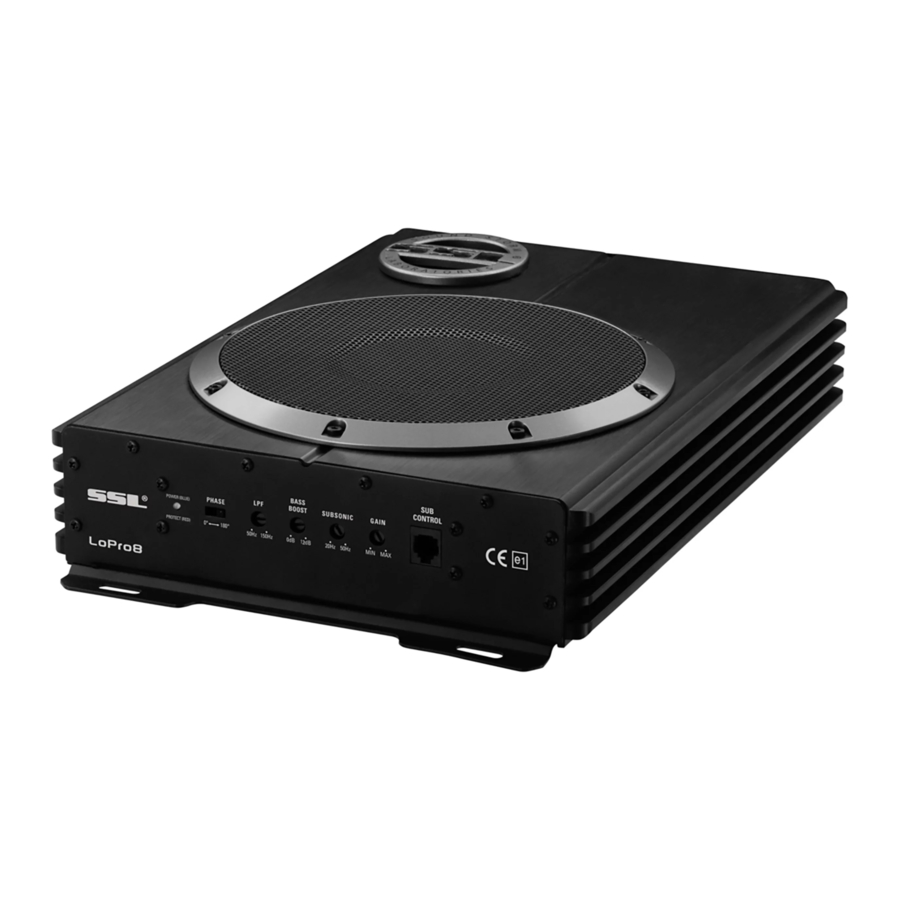

Ssl LoPro8 - 8" Low Profile Amplified Subwoofer handleiding

Introductie

Met de LOPRO8 introduceren we een low-profile versterkte subwoofer. Laag genoeg om gemakkelijk onder de stoel van uw auto te passen, biedt dit systeem u een snelle en gemakkelijke manier om een krachtig subwoofersysteem aan uw audiosysteem toe te voegen.
De geïntegreerde versterker in de LOPRO8 is voorzien van een laagdoorlaatfilter en een subsonisch filter, evenals een bedieningselement voor het aanpassen van de ingangsgevoeligheid van 0,2 V tot 6 V.
Zowel hoog niveau (luidsprekerniveau) als laag niveau (RCA-type) ingangen zijn aanwezig, waardoor dit een universele oplossing is voor gebruik met elke head-unit of andere invoerbron.
Voor verdere flexibiliteit bij het gebruik van een subwoofer is een variabele basversterkingsregeling opgenomen. U kunt het subwooferniveau regelen met de module voor afstandsbediening.

Wat is inbegrepen

Controleer bij het uitpakken van uw nieuwe versterkte subwoofer eerst of de verpakking alle onderstaande items bevat. Als er iets ontbreekt, neem dan contact op met de winkel waar u het product hebt gekocht.

• LOPRO8 versterkte subwoofer
• Afstandsbediening subwooferniveau
• Afstandsbediening subwooferkabel
• Hlgh level input harness/draad
• Montagepoten en schroeven

Functies

Uw nieuwe LOPRO8 aangedreven subwoofer heeft de volgende kenmerken:

• MOSFET PWM (Pulse Width Modulated) voeding
• Thermische, overbelastings- en luidsprekershortbeveiliging
• Soft turn-on circuit
• Remote turn-on/turn-off circuit
• Variabele ingangsversterkingsregeling
• Variabele laagdoorlaat crossover
• Variabel subsonisch filter
• Variabele basversterking (0 tot +12 dB)
• Variabele faseverschuiving (0 tot 180°)
• Vernikkelde RCA laag niveau en hoog niveau ingangen
• LED stroom-/beveiligingsindicator
• Afstandsbediening subwooferniveau

Beveiligingscircuit

De ingebouwde versterker bevat speciale beveiligingscircuits die de versterker uitschakelen als een van de volgende situaties zich voordoet:

• Input overbelasting
• Kortsluiting
• Extreem hoge temperaturen

Als een van deze omstandigheden wordt gedetecteerd, gaat de versterker in een zelfbeschermingsmodus en gaat de PROTECT LED op het bedieningspaneel ROOD branden.

Wat moet ik doen als de POWER STATUS LED ROOD wordt?
Als u merkt dat de POWER STATUS LED ROOD is, controleer dan het systeem zorgvuldig om te bepalen wat de oorzaak is van het inschakelen van het beveiligingscircuit.
Om de versterkte subwoofer te resetten wanneer deze in de PROTECT-modus staat, schakelt u de stroom naar het systeem uit (meestal door de head-unit of een andere signaalbron die de versterker voedt uit te schakelen) en schakelt u deze vervolgens weer in.
Als de interne versterker is uitgeschakeld vanwege thermische overbelasting, moet u deze eerst laten afkoelen voordat u hem opnieuw start.
Als de uitschakeling het gevolg was van een ingangsoverbelasting of een kortsluiting, zorg er dan voor dat u deze omstandigheden corrigeert voordat u probeert de subwoofer weer in te schakelen.

Zekeringen

Stroomzekeringen beschermen zowel de versterker als het elektrische systeem van uw auto tegen fouten. Als u een zekering in uw LOPRO8 aangedreven subwoofer moet vervangen, gebruik dan een zekering van exact hetzelfde type en dezelfde waarde. Het gebruik van een ander type of een andere waarde van de zekering kan schade aan uw versterker of voertuig veroorzaken of brand veroorzaken.

Het apparaat monteren

1. Zoek een geschikte locatie in het voertuig om de versterker te monteren. Een typische locatie wordt hieronder getoond:


Zorg ervoor dat er voldoende luchtcirculatie is rond de beoogde montageplaats. Plaats de subwooferbehuizing waar u deze wilt installeren. Maak een paar kleine markeringen om de positie te identificeren en verwijder de unit.

We hebben kits geleverd voor twee verschillende installatiemethoden, als volgt:
Met behulp van zelfklevende tape:

1. Reinig het gebied waar u de subwoofer wilt bevestigen grondig met een stofzuiger.
2. Bevestig de meegeleverde dubbele plakband en plaats de subwoofer op zijn plaats en druk hem stevig aan.

Met behulp van montagepoten:

1. Reinig het gebied waar u de subwoofer wilt bevestigen grondig met een stofzuiger.

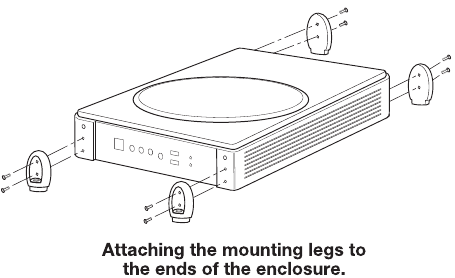

2. Gebruik de (8) meegeleverde machineschroeven om de poten aan de uiteinden van de behuizing te bevestigen, zoals weergegeven in het diagram.

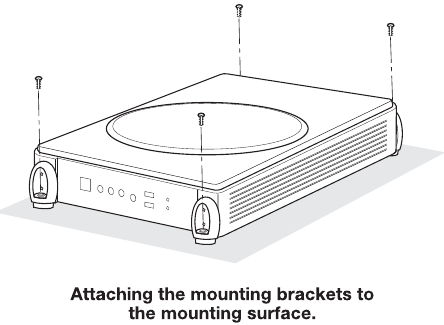

3. Gebruik de (4) meegeleverde zelftappende schroeven om elke beugel aan het oppervlak eronder te bevestigen. Voordat u gaten boort of snijdt, moet u de indeling van uw auto zeer zorgvuldig onderzoeken. Wees extra voorzichtig wanneer u in de buurt van de gastank, brandstofleidingen, hydraulische leidingen en elektrische bedrading werkt.


Het apparaat aansluiten

Voordat u bedrading gaat uitvoeren, bladert u door deze handleiding en identificeert u de diagrammen die u moet volgen voor stroom-, ingangs- en luidsprekeraansluitingen voor uw specifieke installatie. Zorg ervoor dat u alle aansluitingen begrijpt voordat u verder gaat

1. Sluit de massaklem aan op het dichtstbijzijnde punt op het chassis van het voertuig. Houd deze massadraad korter dan 39" (100 cm). Gebruik draad van 8 gauge (of zwaarder).
2. Sluit de remote-klem aan op de remote-uitgang van de head-unit met behulp van draad van 16 gauge (of zwaarder).
3. Sluit een lege zekeringhouder aan binnen 18" (45 cm) van de autobatterij en trek een kabel van 8 gauge (of zwaarder) van deze zekering naar de versterkerlocatie.
4. Controleer of de zekeringhouder leeg is. Sluit vervolgens de zekeringhouder aan op de "BATT+"-aansluiting op de versterker.
5. Sluit alle lijningangen en -uitgangen (indien gebruikt) aan met behulp van kabels van hoge kwaliteit. Sluit alle luidsprekers aan volgens de diagrammen in deze handleiding. Zorg ervoor dat u de juiste polariteit in acht neemt om audioproblemen te voorkomen.
6. Plaats de zekering(en) in de zekeringhouder(s) van de batterij.
7. Controleer alle aansluitingen nogmaals voordat u de subwoofer inschakelt.
8. Zet alle niveauregelingen in de minimale positie en zet alle crossover-regelaars/-schakelaars op de gewenste frequentiepunten.
9. Schakel de head-unit en de subwoofer in. Zet vervolgens de volumeregelaar op de head-unit op ongeveer 3/4 van het volume en pas de ingangsniveauregelaars van de subwoofer aan tot net onder het niveau van vervorming.
10. Verdere fijnafstemming van de verschillende regelaars kan nodig zijn om de beste resultaten te verkrijgen.

Misbruik de niveauregeling niet!
Verwar de ingangsniveauregeling niet met een volumeregelaar! Deze is ALLEEN ontworpen om het uitgangsniveau van uw audiobron aan te passen aan het ingangsniveau van uw subwoofer.
Pas dit ingangsniveau niet aan tot het maximum, tenzij uw ingangsniveau dit vereist.
Het negeren van deze instructies zal resulteren in een ingangsoverbelasting van de versterker in de subwoofer en overmatige audiovervorming. Het kan er ook voor zorgen dat het beveiligingscircuit wordt ingeschakeld.

Bedieningselementen en functies op het voorpaneel

1. AFSTANDSBEDIENING NIVEAU POORT
   Sluit de meegeleverde afstandsbediening aan om het volumeniveau van de subwoofer onafhankelijk te regelen.
2. INGANGSVERSTERKINGSREGELING
   Nadat u uw systeem hebt geïnstalleerd, zet u deze regelaar op minimum
   Zet de head-unit aan (en de subwoofer wordt ingeschakeld via de remote-aansluiting). Zet het volume van de head-unit op ongeveer 2/3 van het volledige niveau.
   Draai de ingangsversterkingsregeling van de subwoofer langzaam omhoog totdat u een kleine hoeveelheid vervorming hoort. Verlaag vervolgens het niveau totdat de vervorming volledig verdwenen is. Laat de regelaar in deze stand staan.
3. SUBSONISCH
   Gebruik dit regelfILTER om laagfrequent geruis en gerommel weg te filteren.
4. BASS BOOST
   De basversterkingsfunctie verhoogt het geluidsniveau in de basfrequenties.
5. LAAGDOORLAATFILTER
   Met deze regelaar kunt u het frequentiebereik definiëren dat de subwooferversterker moet ontvangen. De subwoofer reproduceert alle geluiden ONDER de frequentie die u instelt.
   Als de rest van uw systeem zwak is in de middentonen, wilt u deze regelaar misschien relatief hoog instellen. Als het middenbereik goed wordt gedekt door de rest van uw systeem, wilt u waarschijnlijk dat de subwoofer alleen lagere frequenties ontvangt
6. FASEVERSCHUIVING
   Gebruik deze schakelaar om tijduitlijningsproblemen in het systeem te compenseren. Dergelijke problemen zijn meestal het gevolg van het feit dat de subwoofer zich op een andere afstand van de luisteraar bevindt dan de andere luidsprekers in het systeem.
7. LED VOOR STROOMSTATUS
   Deze tweekleurige LED brandt groen wanneer de stroom is ingeschakeld en er geen problemen zijn. Als een van de beveiligingscircuits wordt ingeschakeld, wordt deze rood.

Bedieningselementen en functies achterpaneel

1. STROOMAANSLUITINGEN
2. ZEKE RING
   De zekering in de bovenste fitting is de zekering die de bescherming voor de bedrading biedt. De onderste zekering is een RESERVEZEKERING. Als er een storing optreedt en u de zekering moet vervangen, gebruikt u de reservezekering.
   De zekering heeft een waarde van 15 A. Gebruik geen zekering met een andere waarde en vervang de zekering NOOIT door een draad of munt
3. LAAG NIVEAU RCA-INGANGEN
   Lage niveau-ingangen zijn de aanbevolen manier om het audiosignaal naar de subwoofer te leiden als er RCA-uitgangen aanwezig zijn op uw head-unit of andere signaalbron (zoals een soundprocessor).
4. HOOG NIVEAU (luidsprekerniveau)
   INGANGEN
   Als uw head-unit geen RCA-uitgangen heeft, kunt u de luidsprekeruitgangen gebruiken voor de audiobron voor de LOPRO8. Gebruik de meegeleverde kabel en kabelboom en sluit de uitgangen correct aan zoals weergegeven in het aansluitschema in deze handleiding.
5. RESERVEZEKERING
   De onderste zekeringhouder is een opslaglocatie voor een reservezekering. Als de bovenste zekering doorbrandt, kunt u deze vervangen door deze zekering.

Bedrading lage niveau-ingang

Bedrading van lage niveau-ingang (RCA) heeft de voorkeur voor de beste audioprestaties. De meeste installaties in de kofferbak of hatchback vereisen een RCA-kabel van 15-20 voet, terwijl pick-uptrucks en installaties onder de stoel een RCA-kabel van 6-12 voet vereisen. Gebruik altijd een kabel van hoge kwaliteit.
OPMERKING: sluit NIET tegelijkertijd de hoge niveau- en lage niveau-ingangen van uw receiver aan op uw versterker!

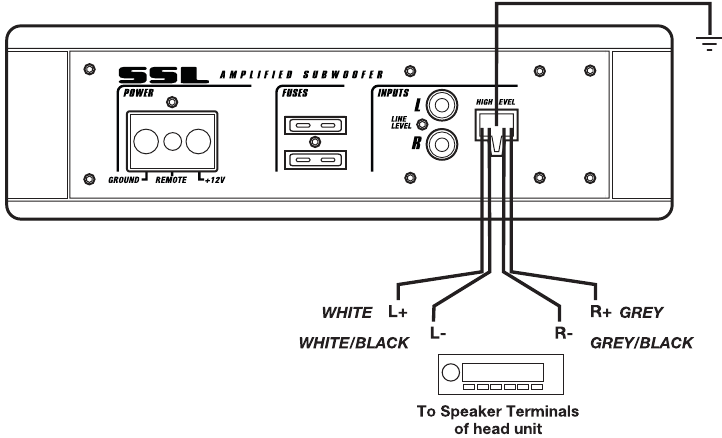

Bedrading hoge niveau-ingang

De hoge niveau-ingang(en) mogen alleen worden gebruikt als uw receiver geen RCA-uitgangen heeft. Als de RCA-uitgangen niet aanwezig zijn, sluit u de luidsprekeruitgangen van de receiver aan op de hoge niveau-ingangsconnector van de versterker. Let op de polariteit om audioproblemen te voorkomen.
OPMERKING: sluit NIET tegelijkertijd de hoge niveau- en lage niveau-ingangen van uw receiver aan op uw versterker!

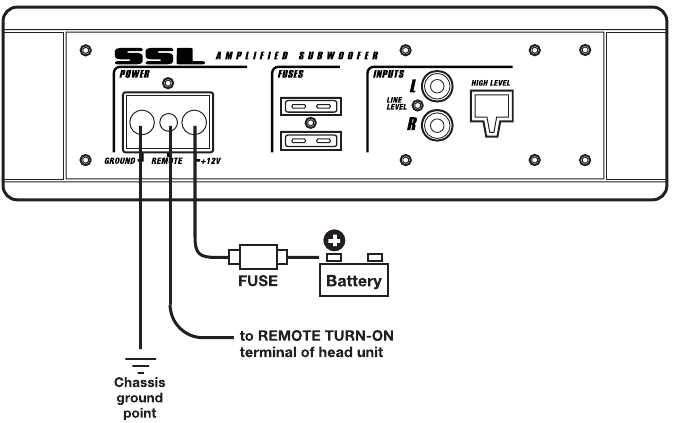

Stroomaansluitingen

Sluit de aardklem aan op het dichtstbijzijnde punt op het chassis van het voertuig. Houd deze aarddraad korter dan 39" (100 cm). Gebruik een draad van 8 gauge (of zwaarder).
Sluit de remote-aansluiting aan op de remote-uitgang van de head-unit met behulp van een draad van 16 gauge (of zwaarder).
Sluit een lege zekeringhouder aan binnen 18" (45 cm) van de autobatterij en laat een kabel van 8 gauge (of zwaarder) van deze zekering naar de versterkerlocatie lopen. Sluit vervolgens de zekeringhouder aan op de "BATT+"-aansluiting op het achterpaneel van de subwoofer.

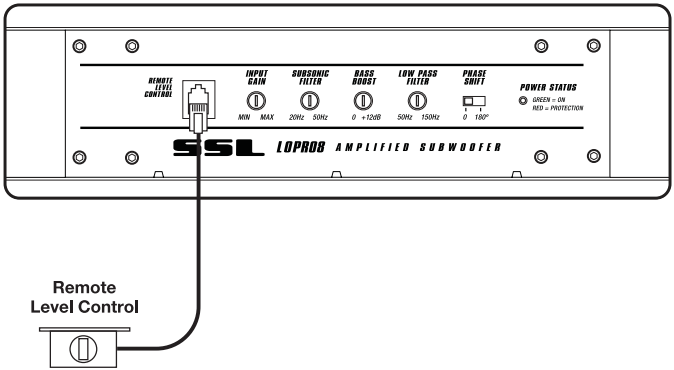

Aansluiting afstandsbediening niveau

Installeer de afstandsbediening veilig onder het dashboard of op een vergelijkbare locatie waar het gebruik ervan de bestuurder niet afleidt.

Probleemoplossing

Als u problemen ondervindt met de werking of prestaties van dit product, vergelijk uw installatie dan met het bovenstaande elektrische bedradingsschema. Als de problemen aanhouden, lees dan de volgende tips voor probleemoplossing die u kunnen helpen de problemen op te lossen.

Specificaties

Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Algemene voorzorgsmaatregelen

Voordat u uw nieuwe versterkte subwoofer installeert en gebruikt, dient u vertrouwd te raken met alle informatie in deze handleiding.
Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik.

• Open deze unit niet en probeer deze niet zelf te repareren. Er zijn gevaarlijke hoogspanningen aanwezig die elektrische schokken kunnen veroorzaken. Laat alle reparaties over aan een gekwalificeerde servicetechnicus.
• Om het risico op elektrische schokken of schade aan de unit te voorkomen, mag u niet toestaan dat deze apparatuur vochtig of nat wordt door water of dranken. Als dit toch gebeurt, trek dan onmiddellijk de stroomdraden los en stuur het product zo snel mogelijk naar uw plaatselijke dealer of servicecentrum.
• Als er rook of een vreemde geur aanwezig is tijdens het gebruik of als er schade is aan een van de componentbehuizingen, trek dan onmiddellijk de stekker uit het stopcontact en stuur het product zo snel mogelijk naar uw plaatselijke dealer of servicecentrum.

SCHOKGEVAAR! Open de behuizing van dit product niet. Er zijn gevaarlijke spanningen aanwezig in de unit. Er zijn geen onderdelen in de unit die door de gebruiker kunnen worden onderhouden.

Installatievoorzorgsmaatregelen

Voordat u boort of gaten maakt, onderzoek de indeling van uw auto zeer zorgvuldig. Wees extra voorzichtig wanneer u in de buurt van de benzinetank, brandstofleidingen, hydraulische leidingen en elektrische bedrading werkt.
Gebruik de subwoofer nooit als deze niet is gemonteerd. Bevestig alle audiosysteemcomponenten stevig in de versterker om schade te voorkomen, vooral bij een ongeluk.
Monteer dit product niet zo dat draadverbindingen onbeschermd zijn, bekneld zitten, in contact komen met metalen oppervlakken in uw voertuig of waarschijnlijk beschadigd raken door objecten in de buurt.
Voordat u stroomverbindingen in uw systeem maakt of verbreekt, koppelt u de voertuigaccu los. Controleer of uw head-unit of andere apparatuur is uitgeschakeld tijdens het aansluiten van de ingangsaansluitingen en luidsprekeraansluitingen.
Als u de stroomzekering moet vervangen, vervang deze dan alleen door een zekering die identiek is aan de zekering die bij het product is geleverd. Het gebruik van een zekering van een ander type of andere waarde kan leiden tot schade aan uw audiosysteem of uw versterker, wat niet onder de fabrieksgarantie valt.
