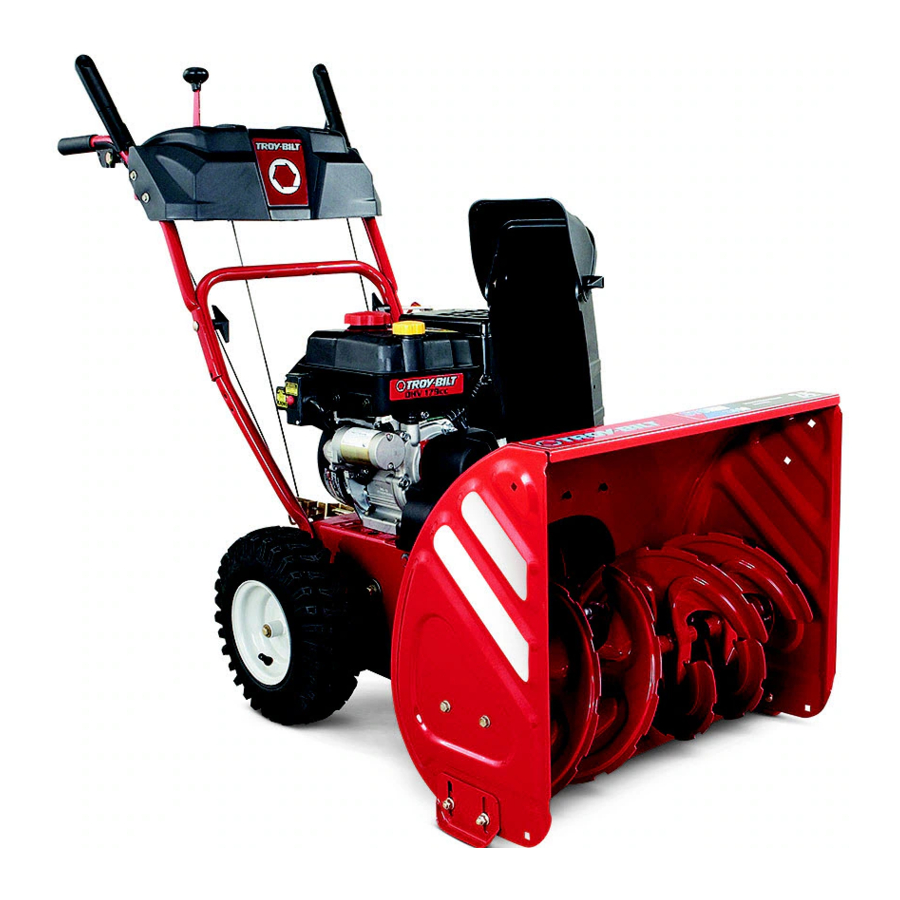

Troy-Bilt Storm 2410 - Handleiding tweetraps sneeuwruimer

Inleiding

LEES EN VOLG ALLE VEILIGHEIDSREGELS EN INSTRUCTIES IN DEZE HANDLEIDING VOORDAT U DEZE MACHINE GEBRUIKT.
HET NIET NALEVEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT PERSOONLIJK LETSEL.

Lees deze hele handleiding voordat u de apparatuur bedient. Het leert u hoe u uw machine veilig en eenvoudig kunt installeren, bedienen en onderhouden. Zorg ervoor dat u en alle andere personen die de machine zullen bedienen, te allen tijde de aanbevolen veiligheidsprocedures zorgvuldig volgen. Het niet doen kan leiden tot persoonlijk letsel of materiële schade.

Alle informatie in deze handleiding is gerelateerd aan de meest recente productinformatie die beschikbaar is op het moment van drukken. Bekijk deze handleiding regelmatig om vertrouwd te raken met de machine, de functies en de bediening ervan. Houd er rekening mee dat deze gebruikershandleiding een reeks productspecificaties voor verschillende modellen kan omvatten. Kenmerken en functies die in deze handleiding worden besproken en/of geïllustreerd, zijn mogelijk niet van toepassing op alle modellen. We behouden ons het recht voor om productspecificaties, ontwerpen en apparatuur zonder kennisgeving en zonder verplichting te wijzigen.

Productinformatie vastleggen
Voordat u uw nieuwe apparatuur instelt en bedient, dient u het modelplaatje op de apparatuur te zoeken en de informatie te noteren. U kunt het modelplaatje vinden door op de bestuurderspositie te staan en naar de achterkant van het frame te kijken. Deze informatie is nodig als u technische ondersteuning zoekt via onze website, de afdeling Klantenservice of bij een plaatselijke erkende servicedealer.

Belangrijke veilige bedieningspraktijken

Dit symbool wijst op belangrijke veiligheidsinstructies die, indien niet opgevolgd, de persoonlijke veiligheid en/of eigendommen van uzelf en anderen in gevaar kunnen brengen. Lees en volg alle instructies in deze handleiding voordat u deze machine probeert te bedienen. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel. Wanneer u dit symbool ziet. NEEM DE WAARSCHUWING TER HARTE!

CALIFORNIA PROPOSITION 65

Uitlaatgassen van de motor, sommige van de bestanddelen ervan en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

Deze machine is gebouwd om te worden bediend volgens de veilige bedieningspraktijken in deze handleiding. Zoals bij elk type aangedreven materieel, kan onachtzaamheid of een fout van de operator leiden tot ernstig letsel. Deze machine is in staat om vingers, handen, tenen en voeten te amputeren en vreemde voorwerpen weg te gooien. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Training

1. Lees, begrijp en volg alle instructies op de machine en in de handleiding(en) voordat u probeert te monteren en te bedienen. Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik en voor het bestellen van vervangende onderdelen.
2. Maak uzelf vertrouwd met alle bedieningselementen en hun juiste werking. Weet hoe u de machine kunt stoppen en ze snel kunt uitschakelen.
3. Sta kinderen jonger dan 14 jaar nooit toe deze machine te bedienen. Kinderen van 14 jaar en ouder dienen de instructies en veilige bedieningspraktijken in deze handleiding en op de machine te lezen en te begrijpen en onder toezicht van een volwassene te worden opgeleid.
4. Sta volwassenen nooit toe deze machine te bedienen zonder de juiste instructies.
5. Weggeslingerde voorwerpen kunnen ernstig persoonlijk letsel veroorzaken. Plan uw sneeuw-werp patroon om te voorkomen dat materiaal in de richting van wegen, omstanders en dergelijke wordt afgevoerd.
6. Houd omstanders, huisdieren en kinderen op minstens 23 meter afstand van de machine terwijl deze in werking is. Stop de machine als er iemand het gebied betreedt.
7. Wees voorzichtig om uitglijden of vallen te voorkomen, vooral bij het achteruitrijden.

Voorbereiding

Inspecteer grondig het gebied waar de apparatuur zal worden gebruikt. Verwijder alle deurmatten, kranten, sleeën, planken, draden en andere vreemde voorwerpen waarover men kan struikelen of die door de vijzel/impeller kunnen worden weggegooid.

1. Draag altijd een veiligheidsbril of gelaatsscherm tijdens het gebruik en tijdens het uitvoeren van een afstelling of reparatie om uw ogen te beschermen. Weggeslingerde voorwerpen die weerkaatsen kunnen ernstig oogletsel veroorzaken.
2. Niet bedienen zonder voldoende winterkleding. Draag geen sieraden, lange sjaals of andere losse kleding die verstrikt kan raken in bewegende onderdelen. Draag schoeisel dat de grip op gladde oppervlakken verbetert.
3. Gebruik een geaard drieledig verlengsnoer en stopcontact voor alle machines met een elektrische startmotor.
4. Stel de hoogte van het vijzelhuis in om grind of gebroken rots oppervlakken vrij te maken.
5. Ontkoppel alle bedieningshendels voordat u de motor start.
6. Probeer nooit afstellingen te doen terwijl de motor draait, tenzij dit specifiek wordt aanbevolen in de bedieningshandleiding.
7. Laat de motor en machine zich aanpassen aan de buitentemperatuur voordat u begint met het ruimen van sneeuw.

Veilige omgang met benzine

Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het omgaan met benzine. Benzine is extreem ontvlambaar en de dampen zijn explosief. Er kan ernstig persoonlijk letsel ontstaan als er benzine op uzelf of uw kleding wordt gemorst, die kan ontbranden. Was uw huid en verschoon onmiddellijk uw kleding.

1. Gebruik alleen een goedgekeurde benzinecontainer.
2. Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
3. Tank de machine nooit binnenshuis.
4. Verwijder nooit de tankdop en vul geen brandstof bij terwijl de motor heet is of draait.
5. Laat de motor minstens twee minuten afkoelen voordat u gaat tanken.
6. Vul de brandstoftank nooit te vol. Vul de tank tot maximaal 1,5 cm onder de onderkant van de vulhals om ruimte te bieden voor brandstofexpansie.
7. Plaats de benzinedop terug en draai hem stevig vast.
8. Als er benzine is gemorst, veeg deze dan van de motor en de apparatuur. Verplaats de machine naar een ander gebied. Wacht 5 minuten voordat u de motor start.
9. Bewaar de machine of brandstofcontainer nooit binnen waar er een open vlam, vonk of controlelampje is (bijv. verwarming, boiler, ruimteverwarming, wasdroger enz.).
10. Laat de machine minstens 5 minuten afkoelen voordat u hem opbergt.
11. Vul containers nooit in een voertuig of op een vrachtwagen- of aanhangwagenbak met een plastic voering. Plaats containers altijd op de grond uit de buurt van uw voertuig voordat u ze vult.
12. Indien mogelijk, verwijder benzine-aangedreven apparatuur van de vrachtwagen of aanhangwagen en tank deze op de grond bij. Als dit niet mogelijk is, tank dergelijke apparatuur dan op een aanhangwagen met een draagbare container, in plaats van met een benzine-dispensermondstuk.
13. Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of containeropening totdat het tanken is voltooid. Gebruik geen mondstukvergrendeling.

Bediening

1. Houd handen en voeten niet in de buurt van draaiende onderdelen, in het vijzel/impellerhuis of in de gootconstructie. Contact met de draaiende onderdelen kan handen en voeten amputeren.
2. De bedieningshendel van de vijzel/impeller is een veiligheidsvoorziening. Omzeil de werking ervan nooit. Dit maakt de machine onveilig en kan persoonlijk letsel veroorzaken.
3. De bedieningshendels moeten gemakkelijk in beide richtingen werken en automatisch terugkeren naar de ontkoppelde positie wanneer ze worden losgelaten.
4. Nooit bedienen met een ontbrekende of beschadigde gootconstructie. Houd alle veiligheidsvoorzieningen op hun plaats en in werking.
5. Laat een motor nooit binnenshuis of in een slecht geventileerde ruimte draaien. De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos en dodelijk gas.
6. Bedien de machine niet onder invloed van alcohol of drugs.
7. De demper en de motor worden heet en kunnen brandwonden veroorzaken. Niet aanraken. Houd kinderen uit de buurt.
8. Wees uiterst voorzichtig bij het rijden op of over grind oppervlakken. Let op verborgen gevaren of verkeer.
9. Wees voorzichtig bij het veranderen van richting en bij het rijden op hellingen.
10. Plan uw sneeuw-werp patroon om te voorkomen dat u in de richting van ramen, muren, auto's enz. werpt. Zo vermijdt u mogelijke schade aan eigendommen of persoonlijk letsel veroorzaakt door een ricochet.
11. Richt de afvoer nooit op kinderen, omstanders en huisdieren en laat niemand voor de machine staan.
12. Overbelast de machine niet door te proberen sneeuw te ruimen met een te hoge snelheid.
13. Bedien deze machine nooit zonder goed zicht of licht. Zorg altijd voor een goede houvast en houd de handgrepen stevig vast. Loop, nooit rennen.
14. Ontkoppel de stroomtoevoer naar de vijzel/impeller bij het transporteren of wanneer deze niet in gebruik is.
15. Bedien de machine nooit met hoge transportsnelheden op gladde oppervlakken. Kijk naar beneden en naar achteren en wees voorzichtig bij het achteruitrijden.
16. Als de machine abnormaal begint te trillen, stop dan de motor, koppel de bougiekabel los en aard deze tegen de motor. Inspecteer de machine grondig op schade. Repareer eventuele schade voordat u start en bedient.
17. Ontkoppel alle bedieningshendels en stop de motor voordat u de bedieningspositie (achter de handgrepen) verlaat. Wacht tot de vijzel/impeller volledig tot stilstand is gekomen voordat u de gootconstructie ontstopt, afstellingen uitvoert of inspecties uitvoert.
18. Steek nooit uw hand in de afvoer- of opvangopeningen. Gebruik altijd het meegeleverde reinigingsgereedschap om de afvoeropening te ontstoppen. Ontstop de gootconstructie niet terwijl de motor draait. Schakel de motor uit en blijf achter de handgrepen totdat alle bewegende delen tot stilstand zijn gekomen voordat u gaat ontstoppen.
19. Gebruik alleen hulpstukken en accessoires die zijn goedgekeurd door de fabrikant (bijv. wielgewichten, sneeuwkettingen, cabines enz.).
20. Trek bij het starten van de motor langzaam aan het snoer tot u weerstand voelt en trek vervolgens snel. Snel terugtrekken van het starterskoord (terugslag) trekt de hand en arm sneller naar de motor dan u kunt loslaten. Gebroken botten, fracturen, blauwe plekken of verstuikingen kunnen het gevolg zijn.
21. Als er zich situaties voordoen die niet in deze handleiding worden behandeld, wees dan voorzichtig en gebruik uw gezonde verstand. Neem contact op met de klantenservice voor assistentie en de naam van uw dichtstbijzijnde servicedealer.

Een verstopte afvoergoot vrijmaken

Handcontact met de draaiende impeller in de afvoergoot is de meest voorkomende oorzaak van letsel in verband met sneeuwruimers. Gebruik nooit uw hand om de afvoergoot schoon te maken.

Om de goot vrij te maken:

1. SCHAKEL DE MOTOR UIT!
2. Wacht 10 seconden om er zeker van te zijn dat de impellerbladen zijn gestopt met draaien.
3. Gebruik altijd een reinigingsgereedschap, niet uw handen.

Onderhoud & Opslag

1. Knoei nooit met veiligheidsvoorzieningen. Controleer regelmatig of ze goed werken. Raadpleeg de onderhouds- en afstel secties van deze handleiding.
2. Ontkoppel alle bedieningshendels en stop de motor voordat u de machine reinigt, repareert of inspecteert. Wacht tot de vijzel/impeller volledig tot stilstand is gekomen. Koppel de bougiekabel los en aard deze tegen de motor om onbedoeld starten te voorkomen.
3. Controleer bouten en schroeven met regelmatige tussenpozen op de juiste stevigheid om de machine in veilige staat te houden. Inspecteer de machine ook visueel op eventuele schade.
4. Wijzig de motortoerentalregelaar niet en laat de motor niet te snel draaien. De regelaar regelt het maximale veilige toerental van de motor.
5. Sneeuwruimer schaafplaten en glijschoenen zijn onderhevig aan slijtage en schade. Controleer voor uw veiligheid regelmatig alle componenten en vervang ze alleen door originele onderdelen van de fabrikant (OEM). "Het gebruik van onderdelen die niet voldoen aan de originele equipment specificaties kan leiden tot onjuiste prestaties en de veiligheid in gevaar brengen!"
6. Controleer de bedieningshendels periodiek om te controleren of ze goed in- en uitgeschakeld worden en stel ze indien nodig af. Raadpleeg de afstel sectie in deze bedieningshandleiding voor instructies.
7. Onderhoud of vervang veiligheids- en instructielabels indien nodig.
8. Neem de juiste wetten en voorschriften voor de verwijdering van gas, olie, enz. in acht om het milieu te beschermen.
9. Laat de machine voor het opbergen een paar minuten draaien om sneeuw van de machine te verwijderen en bevriezing van de vijzel/impeller te voorkomen.
10. Bewaar de machine of brandstofcontainer nooit binnen waar er een open vlam, vonk of controlelampje is, zoals een boiler, verwarming, wasdroger enz.
11. Raadpleeg altijd de bedieningshandleiding voor de juiste instructies voor opslag buiten het seizoen.
12. Controleer de brandstofleiding, tank, dop en fittingen regelmatig op scheuren of lekken. Vervang indien nodig.
13. Start de motor niet met de bougie verwijderd.
14. Volgens de Consumer Products Safety Commission (CPSC) en de U.S. Environmental Protection Agency (EPA) heeft dit product een Gemiddelde nuttige levensduur van zeven (7) jaar, of 60 bedrijfsuren. Laat de machine aan het einde van de Gemiddelde nuttige levensduur jaarlijks inspecteren door een erkende servicedealer om er zeker van te zijn dat alle mechanische en veiligheidssystemen goed werken en niet overmatig versleten zijn. Het niet doen hiervan kan leiden tot ongevallen, verwondingen of de dood.

Wijzig de motor niet

Om ernstig letsel of de dood te voorkomen, mag u de motor op geen enkele manier wijzigen. Het knoeien met de regelaarinstelling kan leiden tot een weggelopen motor en ervoor zorgen dat deze op onveilige snelheden werkt. Knoei nooit met de fabrieksinstelling van de motorregelaar.

Kennisgeving met betrekking tot emissies

Motoren die zijn gecertificeerd om te voldoen aan de emissievoorschriften van Californië en de federale EPA voor SORE (Small Off Road Equipment) zijn gecertificeerd om te werken op gewone loodvrije benzine en kunnen de volgende emissie controlesystemen bevatten: Engine Modification (EM) (Motoraanpassing), Oxidizing Catalyst (OC) (Oxidatiekatalysator), Secondary Air Injection (SAI) (Secundaire luchtinjectie) en Three Way Catalyst (TWC) (Driewegkatalysator) indien aanwezig.

Vonkenvanger

Deze machine is uitgerust met een interne verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onbebouwd bosgebied, met struiken bedekt of met gras bedekt land, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of nationale wetgeving (indien van toepassing).
Als een vonkenvanger wordt gebruikt, moet deze door de operator in effectieve werkende staat worden gehouden. In de staat Californië is het bovenstaande wettelijk verplicht (sectie 4442 van de California Public Resources Code). Andere staten hebben mogelijk vergelijkbare wetten. Federale wetten zijn van toepassing op federaal land.
Een vonkenvanger voor de demper is verkrijgbaar via uw dichtstbijzijnde erkende motordealer of neem contact op met de serviceafdeling, P.O. Box 361131 Cleveland, Ohio 44136-0019.

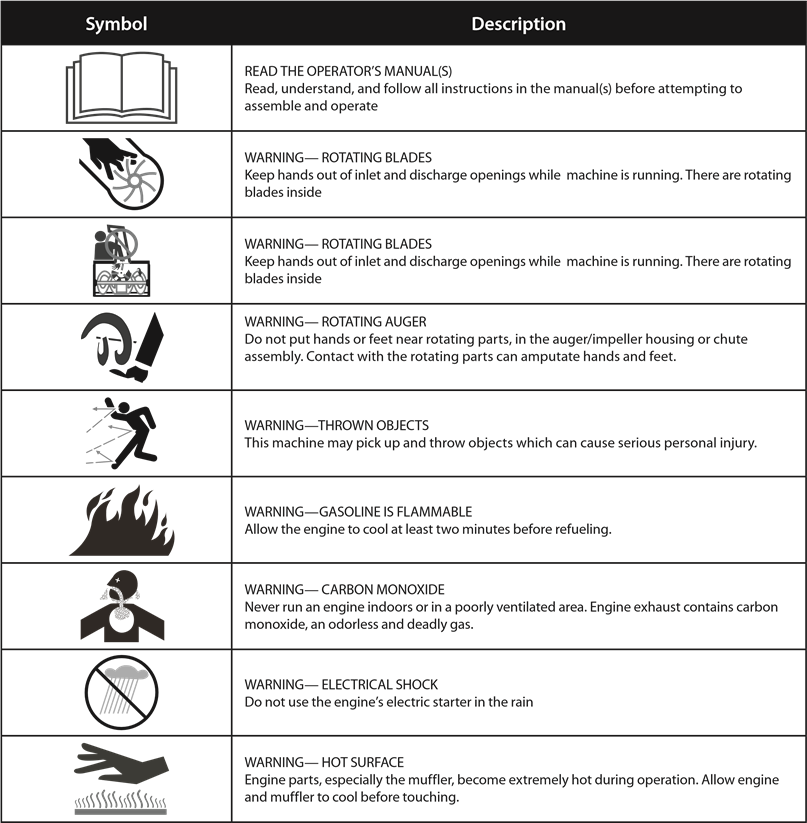

Veiligheidssymbolen

Deze pagina toont en beschrijft veiligheidssymbolen die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u probeert te monteren en te bedienen.

Uw verantwoordelijkheid - Beperk het gebruik van deze aangedreven machine tot personen die de waarschuwingen en instructies in deze handleiding en op de machine lezen, begrijpen en opvolgen.
BEWAAR DEZE INSTRUCTIES!

Montage & instellen

Inhoud van de doos

• Eén sneeuwruimer
• Eén bedieningshandleiding voor de sneeuwruimer
• Twee vervangende breekpennen voor de vijzel
• Eén productregistratiekaart
• Eén afvoergoot

Montage

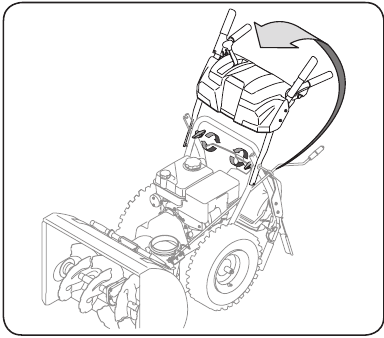

Handgreep

1. Plaats de schakelhendel in de stand Vooruit-6.

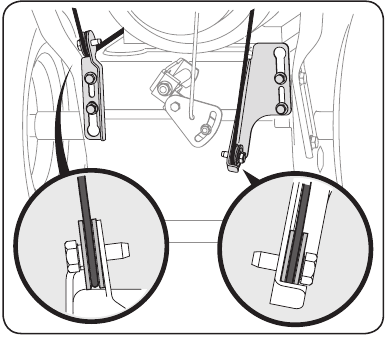

2. Let op het onderste achterste gedeelte van de sneeuwruimer om er zeker van te zijn dat beide kabels zijn uitgelijnd met de rolgeleiders voordat u de handgreep omhoog draait. Zie Afb. 3-1.

   Afb. 3-1

   OPMERKING: Zorg ervoor dat de bovenste uiteinden van elke kabel goed in de katrol zitten. Zie Afb. 3-2.

   Afb. 3-2

3. Zet de handgreep vast door de plastic knop aan zowel de linker- als de rechterkant van de handgreep vast te draaien. Verwijder en gooi eventuele rubberen banden weg, indien aanwezig. Deze zijn alleen voor verpakkingsdoeleinden.

Montage van de afvoergoot

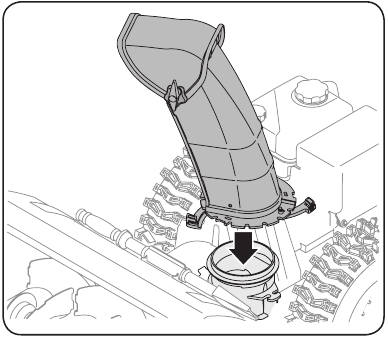

1. Plaats de afvoergoot over de basis. Zie Afb. 3-3.

   Afb. 3-3

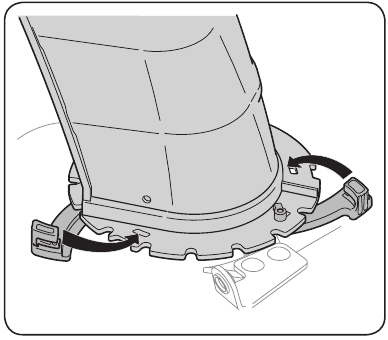

2. Sluit de flenshouders om de afvoergoot aan de gootbasis te bevestigen. De flenshouders klikken op hun plaats wanneer ze goed zijn vastgezet. Zie Afb. 3-4.

   Afb. 3-4
   OPMERKING: Als de flenshouders niet gemakkelijk op hun plaats klikken, gebruik dan de palm van uw hand om snelle, stevige druk uit te oefenen op de achterkant van elk van hen.

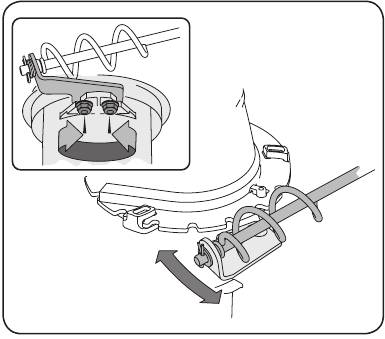

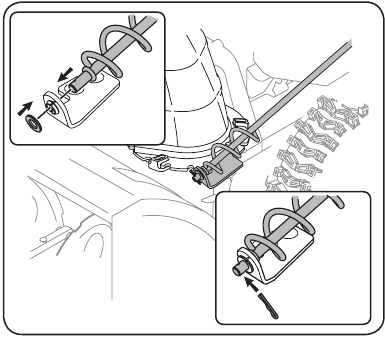

Richtingsregeling afvoergoot

1. Verwijder de plastic dop (indien aanwezig), de platte ring en de splitpen van het uiteinde van de richtingsregeling van de afvoergoot. Zie Afb. 3-5.

   Afb. 3-5

2. Steek het uiteinde van de richtingsregeling van de afvoergoot in de onderste beugel en zet deze vast met de platte ring en de zojuist verwijderde splitpen. Indien nodig kan de onderste beugel worden aangepast. Raadpleeg de afstelling van de gootbeugel.

Instellen

Breekpennen

Een paar vervangende breekpennen voor de vijzel en splitpennen zijn inbegrepen bij uw sneeuwruimer. Bewaar ze in het dashboard van uw sneeuwruimer totdat ze nodig zijn. Zie Afb. 3-6.

Afb. 3-6

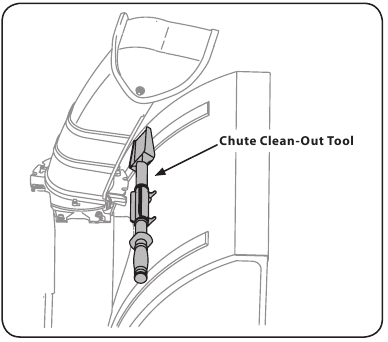

Reinigingsinstrument voor de afvoergoot

Het reinigingsinstrument voor de afvoergoot is in de fabriek met een montageklem en een kabelbinder aan de bovenkant van de vijzelbehuizing bevestigd. Knip de kabelbinder door voordat u de sneeuwruimer gebruikt. Zie Afb. 3-7.

Afb. 3-7

Bandenspanning

Overschrijd in geen geval de door de fabrikant aanbevolen psi. Er moet te allen tijde een gelijke bandenspanning worden gehandhaafd. Overmatige druk bij het plaatsen van de hiel kan ertoe leiden dat de band-/velgcombinatie barst met een kracht die voldoende is om ernstig letsel te veroorzaken. Raadpleeg de zijwand van de band voor de aanbevolen spanning.

De banden zijn voor transportdoeleinden te hard opgepompt. Controleer de bandenspanning voordat u de sneeuwruimer gebruikt. Raadpleeg de zijwand van de band voor de door de bandenfabrikant aanbevolen psi en laat de banden indien nodig leeglopen (of pomp ze op).

OPMERKING: Als de bandenspanning in beide banden niet gelijk is, kan de machine mogelijk niet in een rechte lijn rijden en kan de schraaplijst ongelijkmatig slijten.

Aanpassingen

Slijtsloffen

De slijtsloffen van de sneeuwruimer zijn in de fabriek omhoog afgesteld voor transportdoeleinden. Stel ze indien gewenst naar beneden af voordat u de sneeuwruimer gebruikt.

Het wordt niet aanbevolen om deze sneeuwruimer op grind te gebruiken, omdat hij gemakkelijk los grind kan oppikken en weggooien, wat persoonlijk letsel of schade aan de sneeuwruimer en de omliggende eigendommen kan veroorzaken.

• Voor het verwijderen van sneeuw op een glad oppervlak, plaatst u de slijtsloffen hoger op de vijzelbehuizing.
• Gebruik een midden- of lagere positie wanneer het te ruimen gebied oneffen is, zoals een grindpad.

OPMERKING: Als u ervoor kiest om de sneeuwruimer op een grindoppervlak te gebruiken, houd dan de slijtsloffen in positie voor maximale speling tussen de grond en de schraaplijst.

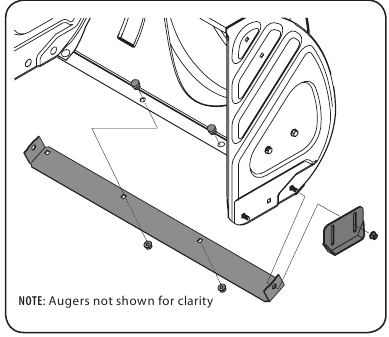

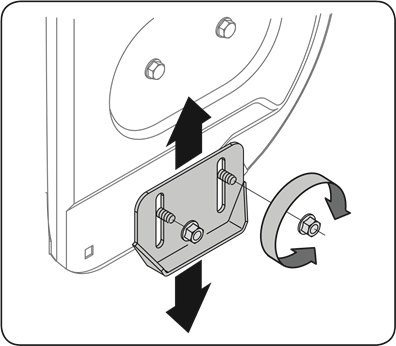

Om de slijtsloffen aan te passen:

1. Maak de vier zeskantmoeren (twee aan elke kant) en slotbouten los. Verplaats de slijtsloffen naar de gewenste positie. Zie Afb. 3-10.

   Afb. 3-10
2. Zorg ervoor dat het gehele onderste oppervlak van de slijtslof tegen de grond ligt om ongelijkmatige slijtage van de slijtsloffen te voorkomen.
3. Draai de moeren en bouten stevig vast.

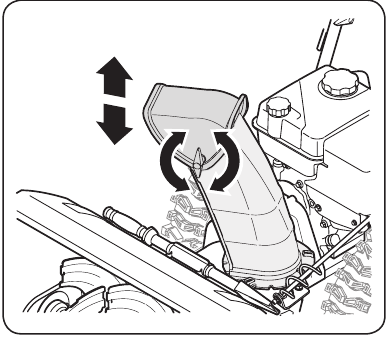

Montage afvoergoot

De afstand waarop sneeuw wordt weggegooid, kan worden aangepast door de hoek van de afvoergoot te wijzigen. Om dit te doen:

1. Stop de motor. Raadpleeg de bedieningshandleiding van de motor. Verwijder de sleutel en draai de plastic knop los die zich aan de linkerkant van de afvoergoot bevindt.
2. Draai de afvoergoot omhoog of omlaag voordat u de vleugelknop weer vastdraait. Zie Afb. 3-11.
   Afb. 3-11

Vijzelbediening

Lees en volg alle onderstaande instructies zorgvuldig voordat u uw sneeuwruimer gebruikt. Voer alle aanpassingen uit om te controleren of uw sneeuwruimer veilig en correct werkt.

Controleer de afstelling van de vijzelbediening als volgt:

1. Wanneer de vijzelbediening is losgelaten en in de uitgeschakelde "omhoog"-stand staat, mag de kabel weinig speling hebben. Hij mag NIET strak zitten.
2. Start de motor van de sneeuwruimer in een goed geventileerde ruimte. Raadpleeg de bedieningshandleiding van de motor.
3. Terwijl u in de bestuurderspositie staat (achter de sneeuwruimer), schakelt u de vijzel in.
4. Laat de vijzel ongeveer tien (10) seconden ingeschakeld blijven voordat u de vijzelbediening loslaat. Herhaal dit meerdere keren.
5. Met de gasklepbediening in de stand SNEL (konijn) en de vijzelbediening in de uitgeschakelde "omhoog"-stand, loopt u naar de voorkant van de machine.
6. Controleer of de vijzel volledig is gestopt met draaien en GEEN tekenen van beweging vertoont. Als de vijzel TEKENEN van draaien vertoont, keer dan onmiddellijk terug naar de bestuurderspositie en zet de motor uit. Wacht tot ALLE bewegende delen zijn gestopt voordat u de vijzelbediening opnieuw afstelt.

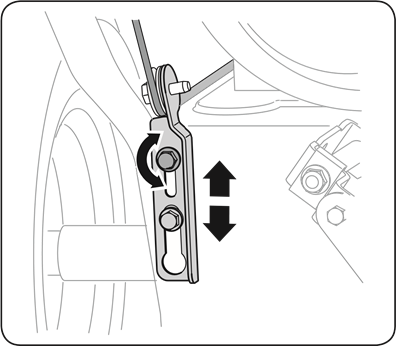

7. Om de bedieningskabel opnieuw af te stellen, maakt u de bovenste zeskantbout op de vijzelkabelbeugel los. Zie Afb. 3-12.

   Afb. 3-12

8. Plaats de beugel omhoog om meer speling te geven (of omlaag om de kabelspanning te vergroten).
9. Draai de bovenste zeskantbout weer vast.
10. Herhaal de bovenstaande stappen 2 tot en met 6 om te controleren of de juiste afstelling is bereikt.

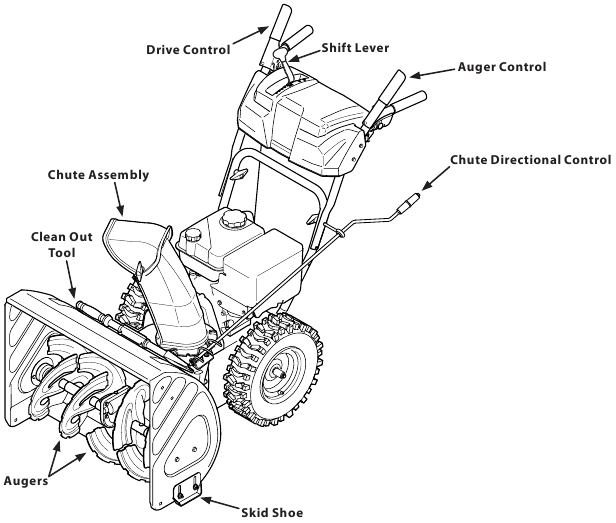

Bedieningselementen en functies

Afb. 4-1

De bedieningselementen en functies van de sneeuwruimer worden hieronder beschreven en geïllustreerd in Afb. 4-1.

Schakelhendel

De schakelhendel bevindt zich aan de rechterkant van het handgreeppaneel en wordt gebruikt om de rijsnelheid en de rijrichting te bepalen.

Vooruit
Er zijn zes voorwaartse (F) snelheden. Stand één (1) is de langzaamste en stand zes (6) is de snelste.

Achteruit
Er zijn twee achterwaartse (R) snelheden. Eén (1) is de langzamere en twee (2) is de snellere.

Vijzels
Wanneer de vijzels zijn ingeschakeld, draaien ze en trekken ze sneeuw in de vijzelbehuizing.

Montage afvoergoot
Sneeuw die in de vijzelbehuizing wordt getrokken, wordt via de afvoergoot afgevoerd.

Slijtslof
Plaats de slijtsloffen op basis van de oppervlaktecondities. Stel ze omhoog af voor vast aangedrukte sneeuw. Stel ze naar beneden af bij gebruik op grind of gebroken steenoppervlakken.

Vijzelbediening

De vijzelbediening bevindt zich op de linkerhandgreep. Knijp de bedieningsgreep tegen de handgreep om de vijzels in te schakelen en de sneeuw te verwijderen. Laat los om te stoppen.

Aandrijfbediening

De aandrijfbediening bevindt zich op de rechterhandgreep. Knijp de bedieningsgreep tegen de handgreep om de wielaandrijving in te schakelen. Laat los om te stoppen.

OPMERKING: Laat altijd de aandrijfbediening los voordat u van snelheid verandert. Als u dit niet doet, zal de slijtage aan het aandrijfsysteem van uw machine toenemen.

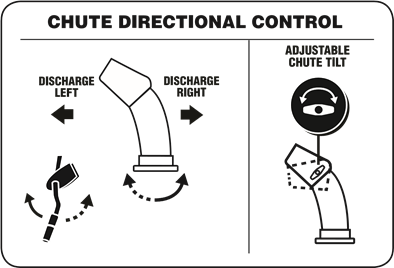

Richtingsregeling afvoergoot

De richtingsregeling van de afvoergoot bevindt zich aan de linkerkant van de sneeuwruimer. Om de richting te veranderen waarin sneeuw wordt weggegooid, draait u de richtingsregeling van de afvoergoot.

Reinigingsinstrument voor de afvoergoot

Gebruik nooit uw handen om een verstopte afvoergoot te verwijderen. Zet de motor uit en blijf achter de handgrepen staan totdat alle bewegende delen tot stilstand zijn gekomen voordat u de verstopping opheft.

Het reinigingsinstrument voor de afvoergoot is handig bevestigd aan de achterkant van de vijzelbehuizing met een montageklem. Mocht er tijdens het gebruik sneeuw en ijs in de afvoergoot terechtkomen, ga dan als volgt te werk om de afvoergoot en de afvoergootopening veilig te reinigen:

1. Laat zowel de vijzelbediening als de aandrijfbediening los.
2. Stop de motor. Raadpleeg de bedieningshandleiding van de motor. Verwijder de sleutel.
3. Verwijder het reinigingsinstrument uit de klem die het aan de achterkant van de vijzelbehuizing bevestigt.
4. Gebruik het schopvormige uiteinde van het reinigingsinstrument om sneeuw en ijs dat zich in en nabij de afvoergoot heeft gevormd, los te maken en uit te scheppen.
5. Maak het reinigingsinstrument weer vast aan de montageklem aan de achterkant van de vijzelbehuizing, plaats de sleutel terug en start de motor van de sneeuwruimer.

Terwijl u in de bestuurderspositie staat (achter de sneeuwruimer), schakelt u de vijzelbediening een paar seconden in om eventuele resterende sneeuw en ijs uit de afvoergoot te verwijderen.

Bediening

De motor starten en stoppen

Raadpleeg de handleiding van de motor die bij uw sneeuwruimer is geleverd voor instructies over het starten en stoppen van de motor.

De aandrijving inschakelen

1. Met de gashendel in de stand Snel (konijn), beweegt u de schakelhendel in een van de zes voorwaartse (F) standen of twee achterwaartse (R) standen. Selecteer een snelheid die geschikt is voor de sneeuwcondities en een tempo waar u zich prettig bij voelt.
2. Knijp de aandrijfbediening tegen de hendel en de sneeuwruimer zal bewegen. Laat hem los en de aandrijving stopt.

De vijzels inschakelen

Om de vijzels in te schakelen en te beginnen met het weggooien van sneeuw, knijpt u de vijzelbediening tegen de linkerhendel. Laat los om de vijzels te stoppen.

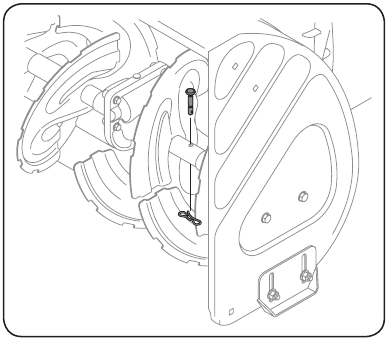

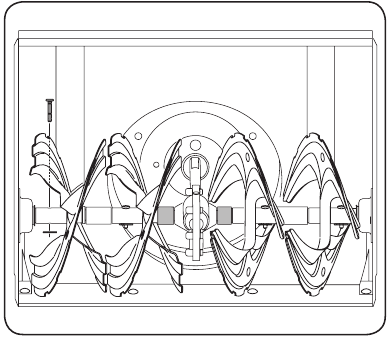

Breekpennen vervangen

De vijzels zijn met breekpennen en splitpennen aan de spiraalas bevestigd. Als de vijzel een vreemd voorwerp of een ijsmassa raakt, is de sneeuwruimer zo ontworpen dat de pennen kunnen afbreken. Als de vijzels niet draaien, controleer dan of de pennen zijn afgebroken. Zie Afb. 5-3.

Afb. 5-3

Vervang de breekpennen van de vijzel NOOIT door andere dan OEM-onderdeelnummer 738-04124A vervangende breekpennen. Eventuele schade aan de vijzelversnellingsbak of andere onderdelen als gevolg van het niet doen ervan wordt NIET gedekt door de garantie van uw sneeuwruimer.

Schakel altijd de motor van de sneeuwruimer uit en verwijder de sleutel voordat u de breekpennen vervangt.

Onderhoud & afstellingen

Onderhoud

Motor

Raadpleeg de handleiding van de motor.

Schaafplaat en glijschoenen

De schaafplaat en de glijschoenen aan de onderkant van de sneeuwruimer zijn aan slijtage onderhevig. Ze moeten periodiek worden gecontroleerd en indien nodig worden vervangen.

De glijschoenen verwijderen:

1. Verwijder de vier slotbouten en zeskantflensmoeren waarmee ze aan de sneeuwruimer zijn bevestigd.
2. Monteer de nieuwe glijschoenen met de vier slotbouten (twee aan elke kant) en zeskantflensmoeren. Zie Afb. 6-1.

   Afb. 6-1

De schaafplaat verwijderen:

1. Verwijder de slotbouten en zeskantmoeren waarmee deze aan het vijzelhuis is bevestigd.
2. Monteer de nieuwe schaafplaat en zorg ervoor dat de koppen van de slotbouten zich aan de binnenkant van de behuizing bevinden. Stevig vastdraaien.

Bandenspanning

Raadpleeg de informatie over de bandenspanning.

Smering

Tandwielas

De tandwielas (zeskant) moet minstens één keer per seizoen of na elke vijfentwintig (25) bedrijfsuren worden gesmeerd.

1. Laat de motor draaien tot hij zonder brandstof komt te zitten.
2. Kantel de sneeuwruimer voorzichtig omhoog en naar voren, zodat hij op het vijzelhuis rust.
3. Verwijder de frameafdekking van de onderkant van de sneeuwruimer door de zelftappende schroeven te verwijderen waarmee deze is bevestigd. Zie Afb. 7-3.

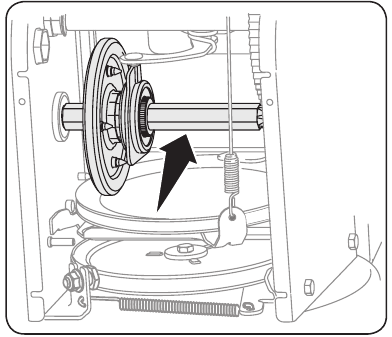

4. Breng een lichte laag motorolie (of 3-in-1 olie) aan op de zeskantige as. Zie Afb. 6-2.

   Afb. 6-2

OPMERKING: Wees voorzichtig dat er bij het smeren van de zeskantige as geen olie op de aluminium aandrijfplaat of het rubberen frictiewiel komt. Dit zal het aandrijfsysteem van de sneeuwruimer belemmeren. Veeg overtollige of gemorste olie weg.

Wielen

Verwijder minstens één keer per seizoen beide wielen. Reinig en coat de assen met een multifunctioneel automobielvet voordat u de wielen opnieuw installeert.

Richtingregeling uitwerpkanaal

Smeer eenmaal per seizoen de oogboutbus en de spiraal met 3-in-1 olie.

Vijzelas

Verwijder minstens één keer per seizoen de breekpennen van de vijzelas. Spuit smeermiddel in de as en rond de afstandhouders en de flenslagers die zich aan beide uiteinden van de as bevinden. Installeer de breekpennen opnieuw. Zie Afb. 6-3.

Afb. 6-3

Afstellingen

Schakelen

Kabel Als het volledige snelheidsbereik (vooruit en achteruit) niet kan worden bereikt, stelt u de schakelkabel als volgt af:

1. Plaats de schakelhendel in de snelste voorwaartse stand.

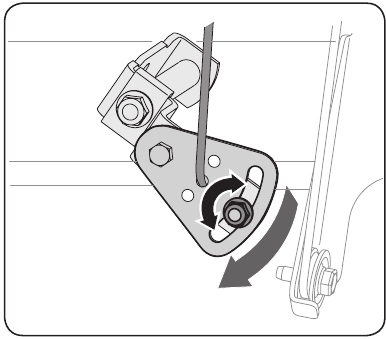

2. Draai de zeskantmoer op de schakelkabelindexbeugel los. Zie Afb. 6-4.

   Afb. 6-4

3. Draai de beugel naar beneden om de speling in de kabel op te vangen.
4. Draai de zeskantmoer weer vast.

Vijzelbediening

Raadpleeg het gedeelte Montage en installatie voor instructies over het afstellen van de vijzelbedieningskabel.

Uitwerpkanaalsamenstel

Raadpleeg het gedeelte Montage en installatie voor instructies over het afstellen van het uitwerpkanaalsamenstel van de glijschoenen.

Glijdende schoenen

Raadpleeg het gedeelte Montage en installatie voor instructies over het afstellen van de glijschoenen.

Uitwerpkanaalbeugel

Afstelling Als de spiraal aan de onderkant van de richtingregeling van het uitwerpkanaal niet volledig in het uitwerpkanaalsamenstel grijpt, kan de uitwerpkanaalbeugel worden afgesteld. Om dit te doen:

1. Draai de twee moeren los waarmee de uitwerpkanaalbeugel is bevestigd en verplaats deze iets. Zie Afb. 6-5.

   Afb. 6-5

2. Draai de moeren weer vast.

Aandrijfbediening

Wanneer de aandrijfbediening wordt losgelaten en zich in de uitgeschakelde "omhoog" positie bevindt, mag de kabel weinig speling hebben. Hij mag NIET strak staan.

OPMERKING: Als er overmatige speling in de aandrijfkabel zit of als de aandrijving van de sneeuwruimer tijdens het gebruik met tussenpozen wordt uitgeschakeld, moet de kabel mogelijk worden afgesteld.

Controleer de afstelling van de aandrijfbediening als volgt:

1. Duw, met de aandrijfbediening losgelaten, de sneeuwruimer voorzichtig naar voren. De unit moet vrij rollen.
2. Schakel de aandrijfbediening in en probeer de sneeuwruimer voorzichtig naar voren te duwen. De wielen mogen niet draaien. De unit mag niet vrij rollen.
3. Met de aandrijfbediening losgelaten, beweegt u de schakelhendel een paar keer heen en weer tussen de R2-positie en de F6-positie. Er mag geen verandering in weerstand zijn in de schakelhendel tijdens het bewegen door alle snelheden.

Als een van de bovenstaande tests mislukt, moet de aandrijfkabel worden afgesteld. Ga als volgt te werk:

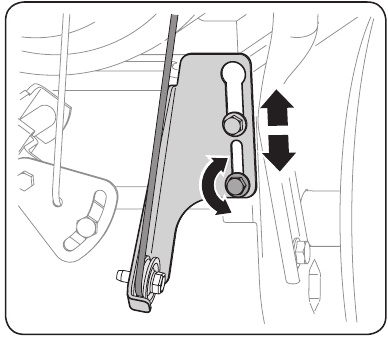

1. Draai de onderste zeskantschroef op de aandrijfkabelbeugel los. Zie Afb. 6-6.

   Afb. 6-6
2. Plaats de beugel omhoog om meer speling te geven (of omlaag om de kabelspanning te verhogen).
3. Draai de bovenste zeskantschroef weer vast.
4. Controleer de afstelling van de aandrijfbediening zoals hierboven beschreven om te verifiëren of de juiste afstelling is bereikt.

Opslag buiten het seizoen

Als de sneeuwruimer 30 dagen of langer niet wordt gebruikt, volgt u de onderstaande opslaginstructies.

1. Smeer de machine zoals eerder in dit gedeelte is beschreven.
2. Bewaar op een schone, droge plaats.
3. Als u de sneeuwruimer in een ongeventileerde ruimte opslaat, roestwerende de machine met een lichte olie of siliconen om de sneeuwruimer te coaten.
4. Reinig de buitenkant van de motor en de sneeuwruimer.

OPMERKING: Raadpleeg het gedeelte Motoronderhoud voor informatie over het opslaan van uw motor.

Service

Riem vervangen

Vijzelriem

Om de vijzelriem van uw sneeuwfrees te verwijderen en te vervangen, gaat u als volgt te werk:

1. Laat de motor draaien tot hij zonder brandstof komt te zitten. Probeer geen brandstof uit de motor te gieten.

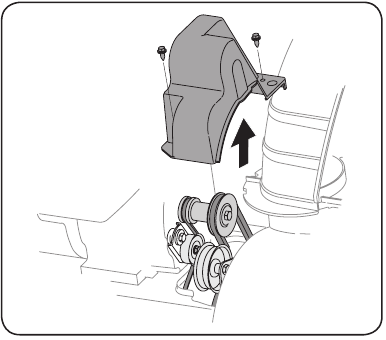

2. Verwijder de plastic riemafdekking aan de voorkant van de motor door de twee zelftappende schroeven te verwijderen. Zie Fig. 7-1.

   Fig. 7-1

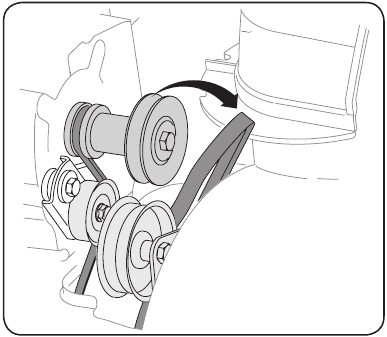

3. Rol de vijzelriem van de motorpoelie. Zie Fig. 7-2.

   Fig. 7-2

4. Kantel de sneeuwfrees voorzichtig omhoog en naar voren zodat hij op de vijzelbehuizing rust.

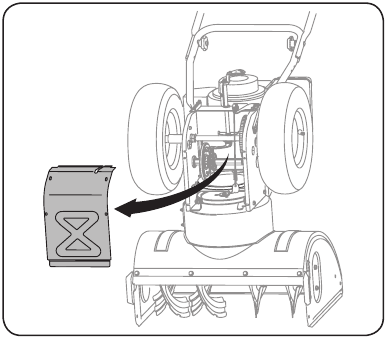

5. Verwijder de frameafdekking van de onderkant van de sneeuwfrees door de zelftappende schroeven te verwijderen waarmee deze is bevestigd. Zie Fig. 7-3.

   Fig. 7-3

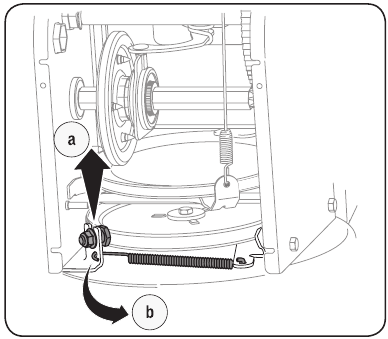

6. Verwijder de riem als volgt. Zie Fig. 7-4.

   Fig. 7-4
   1. Draai de schouderbout los en verwijder deze, deze fungeert als riemgeleider.
   2. Haak de veer van de steunbeugel los van het frame.

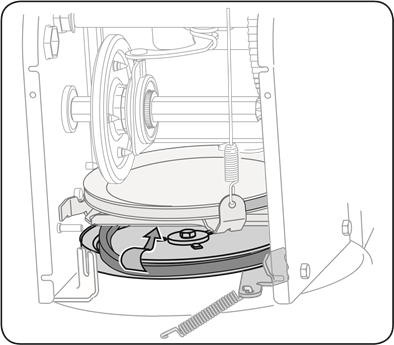

7. Verwijder de riem van de vijzelpoelie en schuif de riem tussen de steunbeugel en de vijzelpoelie. Zie Fig. 7-5.

   Fig. 7-5
8. Vervang de vijzelriem door de instructies in omgekeerde volgorde te volgen.
   OPMERKING: Vergeet niet de schouderbout terug te plaatsen en de veer weer aan het frame te bevestigen na het installeren van een vervangende vijzelriem.
9. Na het vervangen van de vijzelriem, voert u de Vijzelbedieningstest van de sectie Montage en Instellen uit.

Aandrijfriem

Om de aandrijfriem van uw sneeuwfrees te verwijderen en te vervangen, gaat u als volgt te werk:

1. Om morsen te voorkomen, verwijdert u alle brandstof uit de tank door de motor te laten draaien tot hij stopt. Probeer geen brandstof uit de motor te gieten.
2. Verwijder de plastic riemafdekking aan de voorkant van de motor door de twee zelftappende schroeven te verwijderen. Raadpleeg Fig. 7-1.

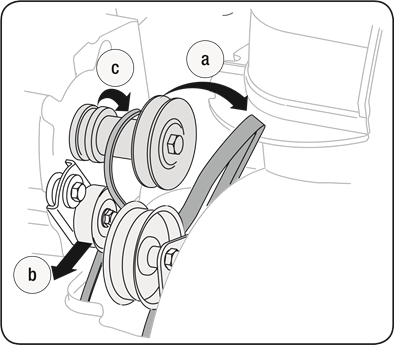

3. Verwijder de riem als volgt. Zie Fig. 7-6.:

   Fig. 7-6
   1. Rol de vijzelriem van de motorpoelie.
   2. Gebruik een steeksleutel om de spanrol naar rechts te draaien.
   3. Til de aandrijfriem van de motorpoelie.
4. Kantel de sneeuwfrees voorzichtig omhoog en naar voren zodat hij op de vijzelbehuizing rust.
5. Verwijder de frameafdekking van de onderkant van de sneeuwfrees door de zelftappende schroeven te verwijderen waarmee deze is bevestigd. Raadpleeg Fig. 7-3.

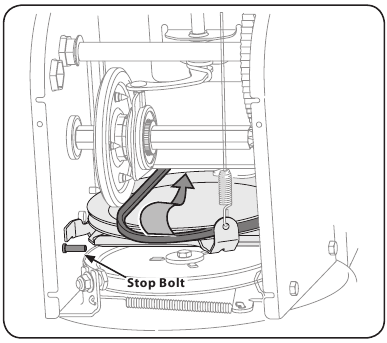

6. Draai de stelschroef terug om de speling tussen de frictiewielschijf en het frictiewiel te vergroten. Zie Fig. 7-7.

   Fig. 7-7
7. Schuif de aandrijfriem van de poelie en tussen het frictiewiel en de frictiewielschijf. Zie Fig. 7-7.
8. Verwijder en vervang de riem in omgekeerde volgorde.

Frictiewiel verwijderen

Als de sneeuwfrees niet rijdt met de aandrijfbediening ingeschakeld en het afstellen van de aandrijfbedieningskabel het probleem niet oplost, moet het frictiewiel mogelijk worden vervangen.
Volg de onderstaande instructies. Onderzoek het frictiewiel op tekenen van slijtage of barsten en vervang het indien nodig:

1. Laat de motor draaien tot hij zonder brandstof komt te zitten. Probeer geen brandstof uit de motor te gieten.
2. Plaats de schakelhendel in de derde vooruit (F3) stand.
3. Kantel de sneeuwfrees voorzichtig omhoog en naar voren zodat hij op de vijzelbehuizing rust.

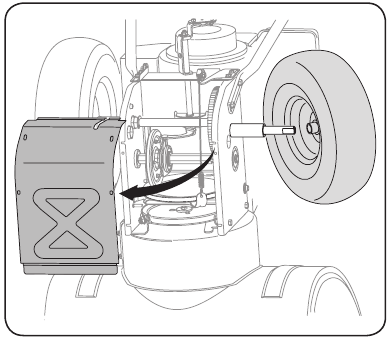

4. Verwijder de frameafdekking van de onderkant van de sneeuwfrees door de zelftappende schroeven te verwijderen waarmee deze is bevestigd. Verwijder het rechterwiel door de schroef en de belring te verwijderen waarmee het aan de as is bevestigd. Zie Fig. 7-8.

   Fig. 7-8

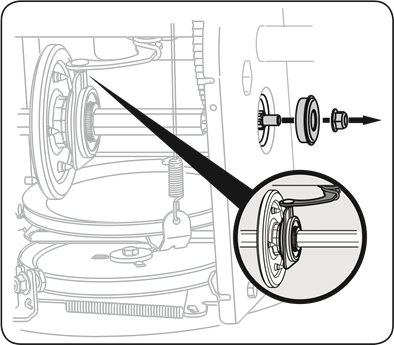

5. Verwijder voorzichtig de zeskantmoer waarmee de zeskantschacht aan het sneeuwfreesframe is bevestigd en tik lichtjes op het uiteinde van de schacht om de kogellager van de rechterkant van het frame los te maken. Zie Fig. 7-9.

   Fig. 7-9
   OPMERKING: Pas op dat u de schroefdraad op de schacht niet beschadigt.

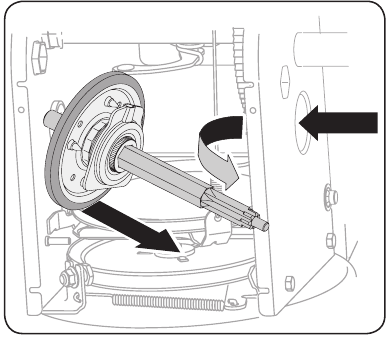

6. Plaats de zeskantschacht voorzichtig naar beneden en naar links voordat u de frictiewielconstructie voorzichtig van de schacht schuift. Zie Fig. 7-10.

   Fig. 7-10
   OPMERKING: Als u de frictiewielconstructie als geheel vervangt, gooi dan het versleten onderdeel weg en schuif het nieuwe onderdeel op de zeskantschacht.

Volg de vorige stappen in omgekeerde volgorde om de onderdelen weer in elkaar te zetten. Als u het frictiewiel demonteert en alleen de rubberen ring vervangt, gaat u als volgt te werk:

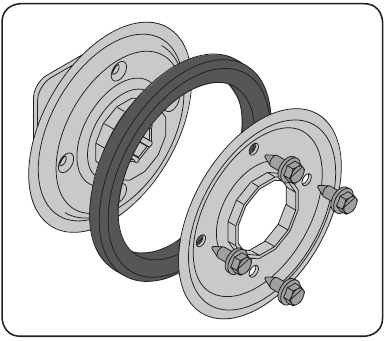

1. Verwijder de vier schroeven waarmee de zijplaten van het frictiewiel aan elkaar zijn bevestigd. Zie Fig. 7-11.

   Fig. 7-11
2. Verwijder de rubberen ring tussen de platen.
3. Zet de zijplaten weer in elkaar met een nieuwe rubberen ring.
   OPMERKING: Zorg er bij het weer in elkaar zetten van de frictiewielconstructie voor dat de rubberen ring gecentreerd is en goed tussen de zijplaten zit. Draai elke schroef slechts één rotatie vast voordat u het wiel met de klok mee draait en verder gaat met de volgende schroef. Herhaal dit proces meerdere keren om ervoor te zorgen dat de platen met gelijke kracht worden vastgezet (tussen 8 Nm en 12 Nm).
   OPMERKING: Zorg ervoor dat de schakelhendelpen op zijn plaats zit in de lagerbehuizing. Zie Fig. 7-9 inzet.
4. Schuif de frictiewielconstructie terug op de zeskantschacht en volg de bovenstaande stappen in omgekeerde volgorde om de onderdelen weer in elkaar te zetten.
5. Na het vervangen van het frictiewiel, voert u de Aandrijfbedieningstest uit in de sectie Onderhoud en Afstellingen.

Probleemoplossing

Probleem	Oorzaak	Oplossing
Motor start niet	Choke niet in CHOKE (SMOKKEL) stand. Bougiekabel losgekoppeld. Brandstoftank leeg of oude brandstof. Motor niet geprimed. Defecte bougie. Sleutel niet in contact op de motor.	Verplaats de choke naar de CHOKE (SMOKKEL) stand. Sluit de kabel aan op de bougie. Vul de tank met schone, verse benzine. Prime de motor zoals aangegeven in de sectie Bediening. Maak schoon, stel de opening af of vervang. Steek de sleutel volledig in de schakelaar.
Motor loopt onregelmatig/inconsistent toerental (jagen of schommelen)	Motor loopt op CHOKE (SMOKKEL). Oude brandstof. Water of vuil in het brandstofsysteem. Carburateur niet afgesteld. Motor is te zwaar belast	Verplaats de chokehendel naar de RUN (DRAAIEN) stand. Vul de tank met schone, verse benzine. Tap de brandstoftank af. Vul opnieuw met verse brandstof. Neem contact op met een erkend servicecentrum. Neem contact op met een erkend servicecentrum.
Motor oververhit	Carburateur niet goed afgesteld.	Neem contact op met een erkend servicecentrum.
Overmatige trilling	Losse onderdelen of beschadigde vijzel.	Stop de motor onmiddellijk en koppel de bougiekabel los. Draai alle bouten en moeren vast. Als de trilling aanhoudt, laat de unit dan onderhouden door een erkend servicecentrum.
Vermogensverlies	Bougiekabel los. Ontluchtingsgat van de gasdop verstopt.	Sluit de bougiekabel aan en draai deze vast. Verwijder ijs en sneeuw van de gasdop. Zorg ervoor dat het ontluchtingsgat vrij is.
Unit drijft zichzelf niet voort	Aandrijfbedieningskabel moet worden afgesteld. Aandrijfriem los of beschadigd. Frictiewiel versleten.	Stel de aandrijfbedieningskabel af. Raadpleeg de sectie Onderhoud en Afstellingen. Vervang de aandrijfriem. Raadpleeg de sectie Service Vervang het frictiewiel. Raadpleeg de sectie Service.
Unit voert geen sneeuw af	Afvoerkanaal verstopt. Vreemd voorwerp vast in de vijzel. Vijzelbedieningskabel moet worden afgesteld. Vijzelriem los of beschadigd. Breekpen(nen) afgeschoren.	Stop de motor onmiddellijk en koppel de bougiekabel los. Reinig de afvoerkanaalconstructie en de binnenkant van de vijzelbehuizing met een reinigingsgereedschap of een stok. Stop de motor onmiddellijk en koppel de bougiekabel los. Verwijder het voorwerp uit de vijzel met een reinigingsgereedschap of een stok. Raadpleeg de Vijzelbedieningstest. Raadpleeg de sectie Onderhoud en Afstellingen. Vervang door nieuwe breekpen(nen).
Motor start niet	Verlengkabel niet aangesloten (bij gebruik van de elektrische startknop, op modellen die hiermee zijn uitgerust)	Sluit het ene uiteinde van de verlengkabel aan op de elektrische startuitgang en het andere uiteinde op een driepolige 120-volt geaarde wisselstroomaansluiting.
Afvoerkanaal draait niet gemakkelijk 180 graden	Afvoerkanaal verkeerd gemonteerd.	Demonteer de afvoerkanaalbediening en monteer deze opnieuw zoals aangegeven in de sectie Montage.

Vervangingsonderdelen

Component	Onderdeelnummer en beschrijving
	929-0071A	Verlengkabel, 110V
	954-04050 954-04260	Aandrijfriem vijzel Aandrijfriem wiel
	684-04153 935-04054	Frictiewiel samenstel Frictiewielrubber
	784-5580	Slijtschoen, standaard
	738-04124A 714-04040	Breekbout, 1.50 Splitpen Bow-tie
	931-2643	Reinigingstool uitwerpkanaal
	790-00120	Schaafblad, 24"
	731-05632	Sleutel
	951-10292	Bougie

Bel (800) 828-5500 om vervangingsonderdelen of een complete onderdelenhandleiding te bestellen (houd uw volledige modelnummer en serienummer bij de hand). Onderdelenhandleidingen zijn ook gratis te downloaden op www.troybilt.com.

Hulpstukken en accessoires

De volgende hulpstukken en accessoires zijn beschikbaar voor uw Troy-Bilt sneeuwruimer. Bel (800) 828-5500 voor informatie over compatibiliteit, prijs en beschikbaarheid (houd uw volledige modelnummer en serienummer bij de hand).

Modelnummer	Beschrijving
OEM-390-679	Drift Cutter Kit
490-241-0010	Polymer Skid Shoe Kit
OEM-390-995	Snow Thrower Protective Cover
490-241-Y014	Troy-Bilt Snow Thrower Maintenance Kit

GARANTIE

HOE SERVICE TE VERKRIJGEN:
Garantieservice is beschikbaar, MET AANKOOPBEWIJS, via uw lokale geautoriseerde service dealer.

Om de dealer in uw omgeving te vinden:

In de VS
Kijk in uw Gouden Gids of neem contact op met Troy-Bilt LLC op P.O. Box 361131, Cleveland, Ohio 44136-0019, of bel 1-866-840-6483, 1-330-558-7220 of ga naar onze website op www.troybilt.com.

In Canada
Neem contact op met MTD Products Limited, Kitchener, ON N2G 4J1, of bel 1-800668-1238 of ga naar onze website op www.mtdcanada.com.

De eigenaar moet het originele aankoopbewijs overleggen om aanspraak te kunnen maken op garantie.

Klantenondersteuning

Retourneer de machine NIET naar de winkelier of dealer zonder eerst contact op te nemen met de afdeling Klantenondersteuning. Als u problemen ondervindt bij het monteren van dit product of vragen hebt over de bediening, werking of het onderhoud van deze machine, kunt u hulp zoeken bij de experts. Kies uit de onderstaande opties:

• Bezoek ons op het web op www.troybilt.com
• Bel een medewerker van de Klantenondersteuning op (800) 828-5500 of (330) 558-7220
• Schrijf naar Troy-Bilt LLC • P.O. Box 361131 • Cleveland, OH • 44136-0019

Referenties

• Troy-Bilt: Grasmaaiers, sneeuwblazers, frezen en meer

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Troy-Bilt Storm 2410 - Handleiding tweetraps sneeuwruimer

Beschikbare talen
