Senco SG2510, SG4100 - SCHROEFMACHINE Handleiding

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te duiden die aan dit product zijn verbonden.
SYMBOOL	SIGNAAL	BETEKENIS
	GEVAAR:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
	LET OP:	(Zonder veiligheidswaarschuwingssymbool) geeft informatie aan die als belangrijk wordt beschouwd, maar niet gerelateerd is aan potentieel letsel (bijv. berichten met betrekking tot schade aan eigendommen).
Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen stelt u in staat om het product op een betere en veiligere manier te bedienen.
SYMBOOL	NAAM	AANDUIDING/UITLEG
	Veiligheidswaarschuwing	Geeft een mogelijk persoonlijk letselgevaar aan.
	Lees de gebruikershandleiding	Om het risico op letsel te verminderen, moet de gebruiker de gebruikershandleiding lezen en begrijpen voordat hij dit product gebruikt.
	Oogbescherming	Draag altijd een oogbescherming met zijbeschermers die zijn gemarkeerd om te voldoen aan ANSI Z87.1.
	Waarschuwing voor natte omstandigheden	Niet blootstellen aan regen of gebruiken op vochtige plaatsen.
	Geen handen	Als u uw handen niet uit de buurt van het zaagblad houdt, kan dit ernstig persoonlijk letsel tot gevolg hebben.
V	Volt	Spanning
min	Minuten	Tijd
	Gelijkstroom	Type of kenmerk van stroom
	Wisselstroom	Type of kenmerk van stroom
no	Nullasttoerental	Rotatiesnelheid, bij nullast
.../min	Per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen, enz. per minuut

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of elektrisch gereedschap op batterijen (zonder snoer).

VEILIGHEID WERKPLEK

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het bedienen van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

4. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
5. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
6. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
7. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
8. Wanneer u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
9. Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

10. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
11. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
12. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in de stroombron steekt en/of de batterij aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
13. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
14. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
15. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen vast komen te zitten.
16. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en -opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
17. Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een achteloze handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

18. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
19. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
20. Koppel de stekker los van de stroombron en/of verwijder de batterij, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
21. Bewaar niet-gebruikt elektrisch gereedschap buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
22. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
23. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
24. Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
25. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

SERVICE

26. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt.
    Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.

Veiligheidswaarschuwingen schroevendraaier

1. Houd het elektrische gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een handeling waarbij de bevestiger in contact kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad kunnen blootliggende metalen onderdelen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
2. Gebruik het elektrische gereedschap niet op locaties waar de omgevingstemperatuur 4 °C (39,2 °F) kan bereiken of 40 °C (105 °F) kan overschrijden.

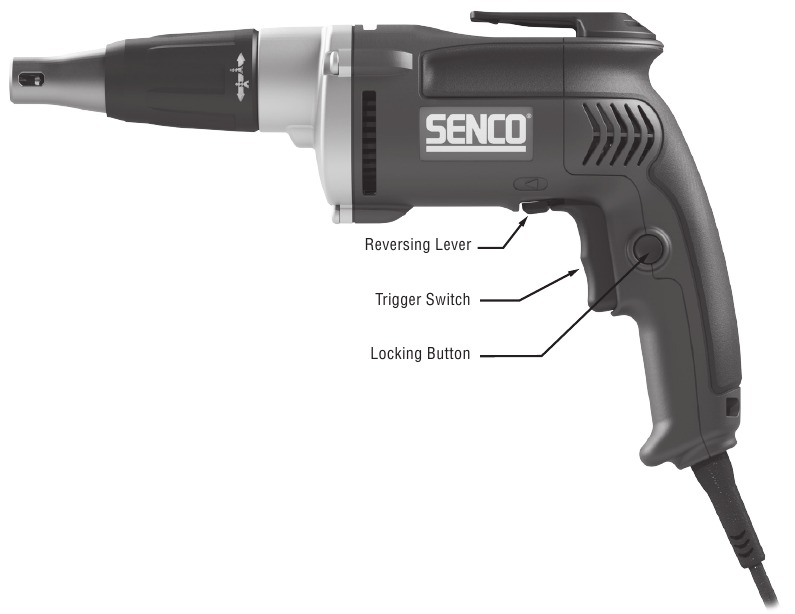

Functionele beschrijving

Om het gereedschap te starten, drukt u op de trekkerschakelaar, weergegeven in figuur 1. Om het gereedschap te stoppen, laat u de schakelaar los. De trekkerschakelaar met variabele snelheid maakt snelheidsregeling mogelijk. Hoe verder de trekkerschakelaar wordt ingedrukt, hoe hoger de snelheid van het gereedschap.
Om de schakelaar in de aan-stand te vergrendelen voor continu gebruik, drukt u op de trekkerschakelaar en drukt u op de vergrendelknop. Het gereedschap blijft draaien. Om het gereedschap uit te schakelen vanuit een vergrendelde toestand, knijpt u eenmaal in de trekker en laat u deze los. Voordat u het gereedschap gebruikt (elke keer), moet u ervoor zorgen dat het ontgrendelingsmechanisme van de vergrendelknop vrij werkt. Zorg ervoor dat u het ontgrendelingsmechanisme van de vergrendelknop loslaat voordat u de stekker uit het stopcontact haalt. Als u dit niet doet, start het gereedschap de volgende keer dat het wordt aangesloten onmiddellijk. Schade of letsel kan het gevolg zijn.
De omkeerhendel wordt gebruikt om het gereedschap om te keren voor het losdraaien van schroeven. Deze bevindt zich boven de trekker, weergegeven in figuur 1. Om de schroevendraaier om te keren, schakelt u deze uit en duwt u de omkeerhendel naar rechts (gezien vanaf de achterkant van het gereedschap). Schakel het gereedschap uit en duw de hendel naar links voor voorwaartse werking.
Figuur 1

Werking van de tool

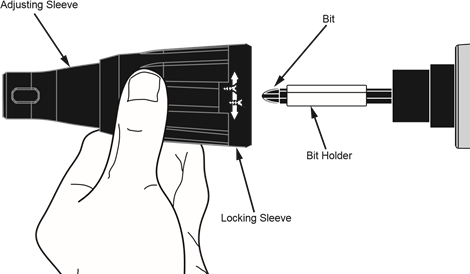

DE BIT-HOUDER EN BIT VERVANGEN
Trek de vergrendelingshuls naar achteren. De vergrendelingshuls en de afstelhuls komen als een set uit de versnellingsbak.
Trek de bit-houder er recht uit. Gebruik een tang als het moeilijk met de hand gaat. Duw een nieuwe bit in de houder. Gebruik indien nodig een nieuwe bit-houder. Duw de bit-houder (met bit) in het zeskantige gat van de spindel totdat de kogelvergrendeling in de groef op de schacht van de bit-houder klikt. Bevestig de vergrendelingshuls (met afstelhuls) aan de versnellingsbak. Lijn de uitsteeksel in de afstelhuls uit met de groef van de versnellingsbak en duw de afstelhuls zo ver mogelijk naar binnen.

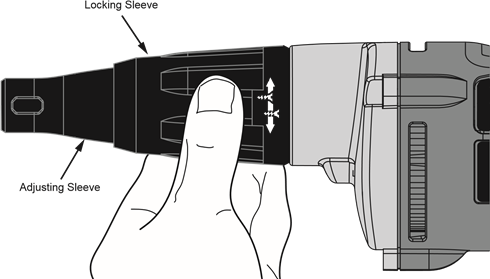

DIEPTE INSTELLEN
Het verstelbare neusstuk van de tool draait automatisch een schroef tot een vooraf ingestelde diepte. Om uw schroevendraaier zo af te stellen dat deze schroeven tot de gewenste diepte draait, ontgrendelt u de vergrendelingshuls, draait u de afstelhuls totdat de diepte voor de bit-houders of de diepte is bereikt. Test een bevestiger in afvalmateriaal om te bepalen of de bevestiger correct vastzit. Verdere aanpassing kan nodig zijn om de diepte van de bevestiger te vergroten of te verkleinen.

SCHROEVEN AANDRAAIEN
Om de koppeling in te schakelen om de schroef aan te draaien, plaatst u de schroef in de bit en lijnt u deze uit in de gewenste positie tegen het werkoppervlak. Druk de trekker in. Terwijl de motor draait, duwt u de tool naar voren om de koppeling in te schakelen.
De koppeling wordt uitgeschakeld wanneer de schroef tot de geselecteerde diepte is aangedraaid.

Onderhoud

Lees het hoofdstuk "Veiligheidswaarschuwingen" voordat u onderhoud aan de tool uitvoert.

1. Met de batterij verwijderd of het snoer losgekoppeld, voert u dagelijks een inspectie uit om een vrije beweging van het neusstuk en de trekker te garanderen.
   Gebruik de tool niet als het neusstuk of de trekker blijft steken of vastloopt.
2. smering van het toevoersysteem is niet nodig. GEEN OLIE GEBRUIKEN.
3. Veeg de tool dagelijks schoon en inspecteer op slijtage, vooral de bit en het neusstuk. Vervang indien nodig.

Reparaties anders dan die hier worden beschreven, mogen alleen worden uitgevoerd door getraind, gekwalificeerd personeel. Neem contact op met SENCO voor informatie op 1-800-543-4596.

Accessoires

SENCO biedt een volledige lijn DuraSpin schroeven en accessoires voor uw SENCO tools, waaronder:

• bits
• Opbergtas
• Diverse neusstukken
• Veiligheidsbril

Neem voor meer informatie of een volledig geïllustreerde catalogus van Senco accessoires contact op met uw verkoopvertegenwoordiger of bel Senco op 1-800-543-4596.

Technische specificaties

Probleemoplossing

www.senco.com

Referenties
