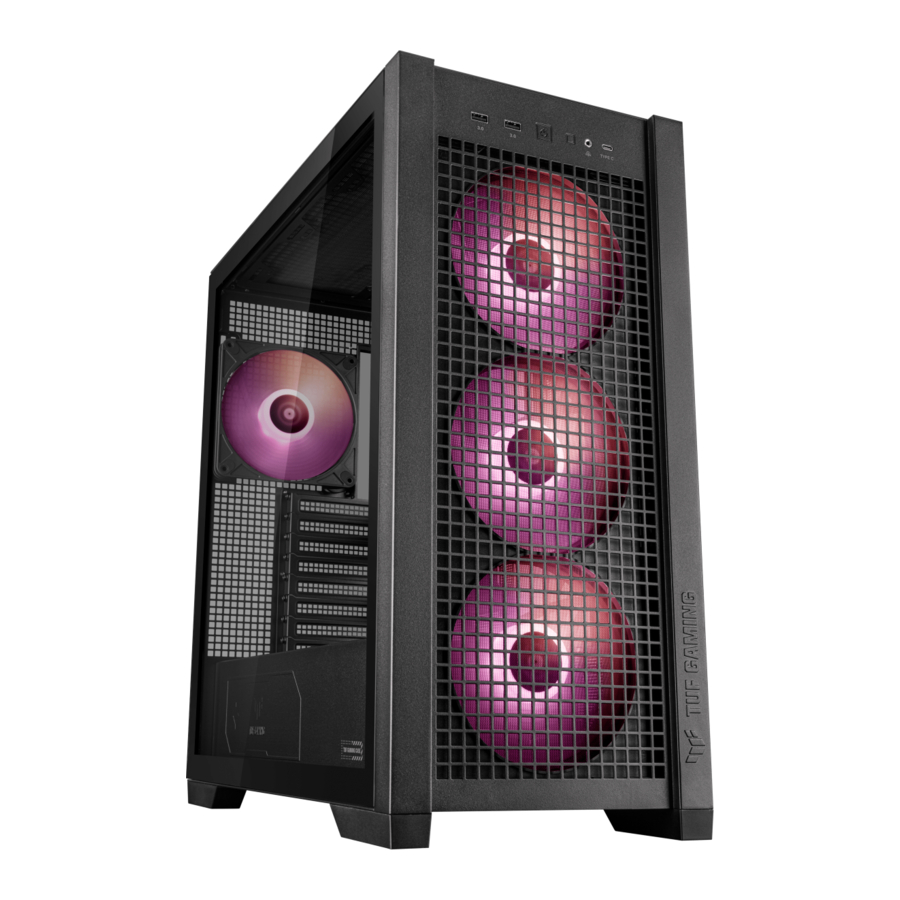

ASUSTeK COMPUTER GT302 - Handleiding pc-behuizing

90DC00I0-B0000C

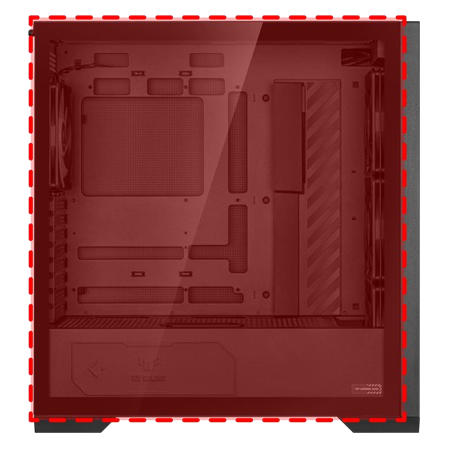

GT302 LINKERZIJDEUR ZWART/CSC | Linkerzijdedeur

Volledig gemonteerd. (Bestaat uit linkerzijglas*1, linker bovenstrip*1, linker onderstrip*1, linker bovenste VHB dubbelzijdige tape 1*1, linker bovenste VHB dubbelzijdige tape 2*1, linker onderste VHB dubbelzijdige tape*1, linker voorste EVA enkelzijdige kleefstrip*1, linker achterste EVA enkelzijdige kleefstrip *1, sticker*1)

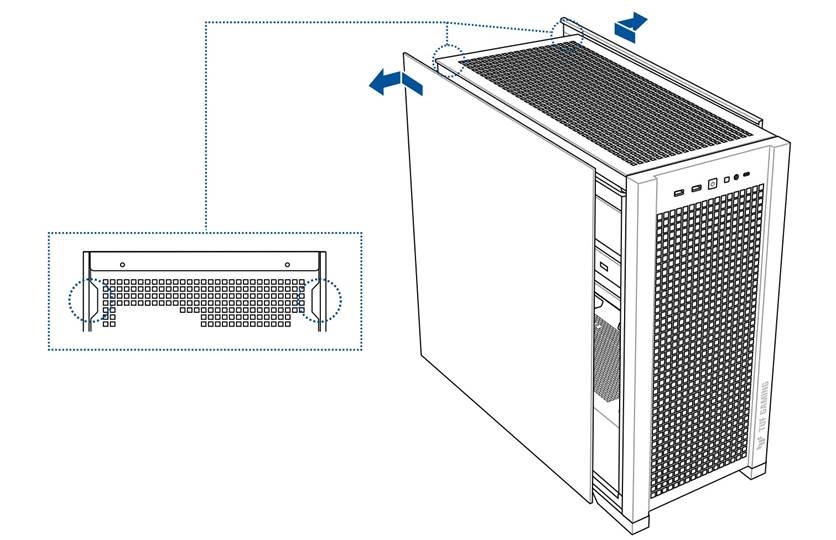

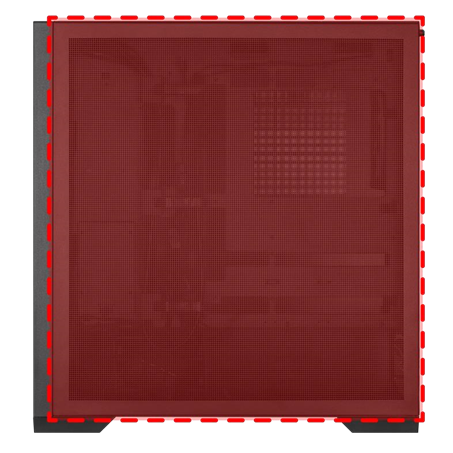

90DC00I0-B0001C

GT302 RECHTERZIJDEUR ZWART/CSC | Rechterzijdedeur

Demontagemethode: Trek ze naar buiten en omhoog om ze uit de achterste groef te verwijderen.
*Ga voorzichtig te werk bij het demonteren en monteren van het glazen zijpaneel om botsingen/vallen/zware druk te vermijden.

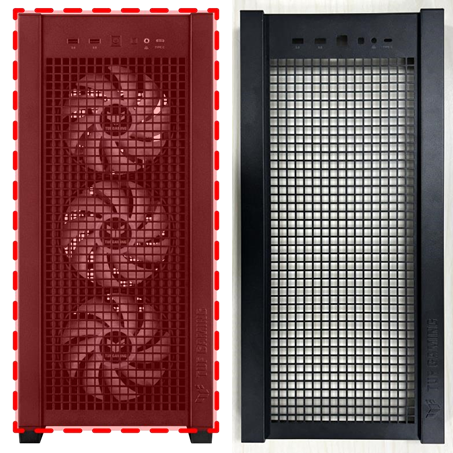

90DC00I0-B0005C

GT302 VOORPANEEL ZWART/CSC | Voorpaneel

Volledig gemonteerd. (Bestaat uit metalen plaat*1, bovenste decoratief onderdeel*1, onderste decoratief onderdeel*1, soldeerpennen[H6*6*M3]*4, schroeven voor optische drive[PWM3*5*7]*4, verzonken schroeven[KM6#*6 D=4.5]*4)

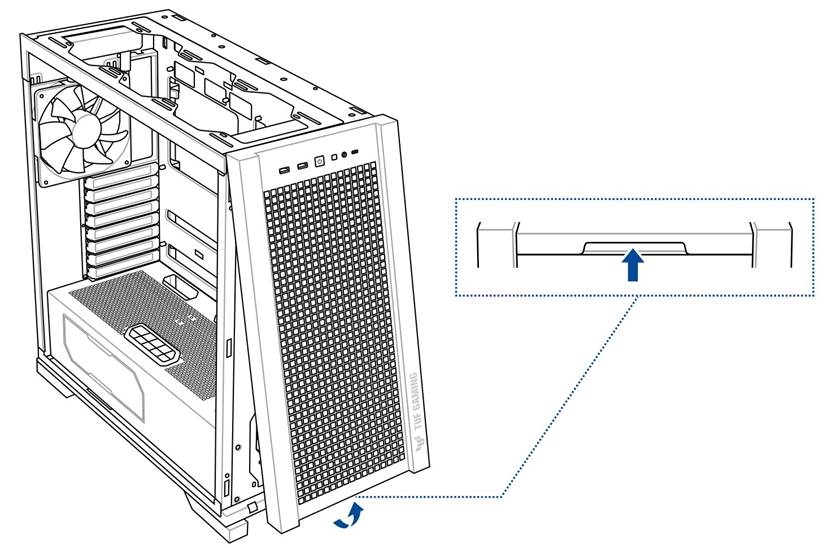

Demontagemethode: Open het omhoog vanaf de onderste groef.

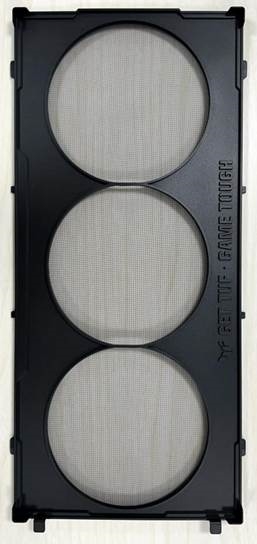

90DC00I0-B002EC

GT302 VOORFILTER 140 ZWART/CSC | Voorfilter

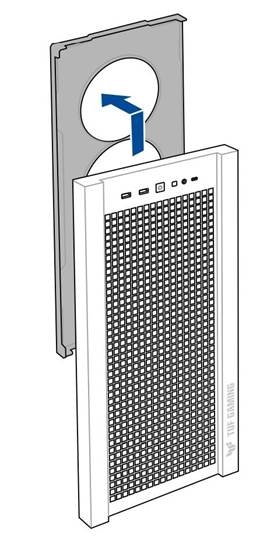

Demontagemethode: Verwijder het voorpaneel en trek het voorfilter omhoog.

90DC00I0-B0004C

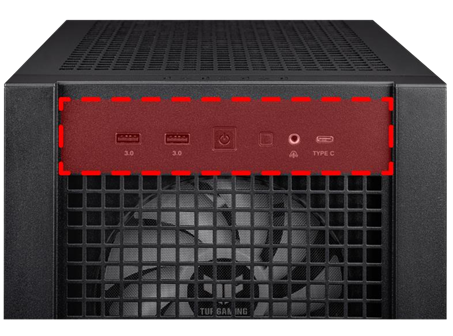

GT302 FlO-MODULE ZWART/CSC | FIO-module

Volledig gemonteerd. (Bestaat uit USB-voorkant*1, USB-achterkant*1, knop*1, USB-kabel*1, paraplukopschroeven[TA3*8]*3, schroef[PA3*10]*1, voetpadschoeven[TM6#*6]*2)

FAQ: FIO-knoppen en -poorten werken niet

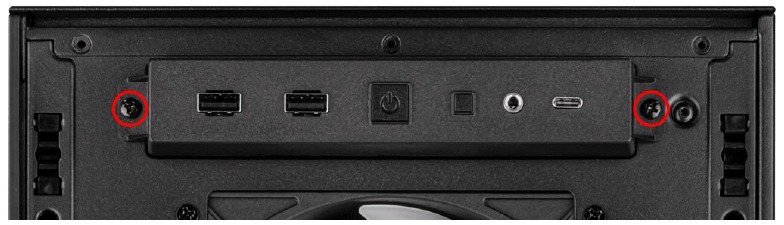

Demontagemethode: Verwijder het voorpaneel en draai de schroeven aan beide zijden van de FIO-module los.

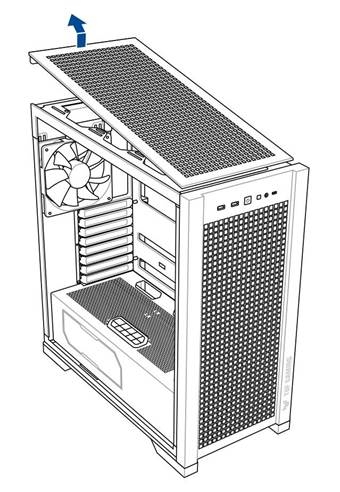

90DC00I0-B000HC

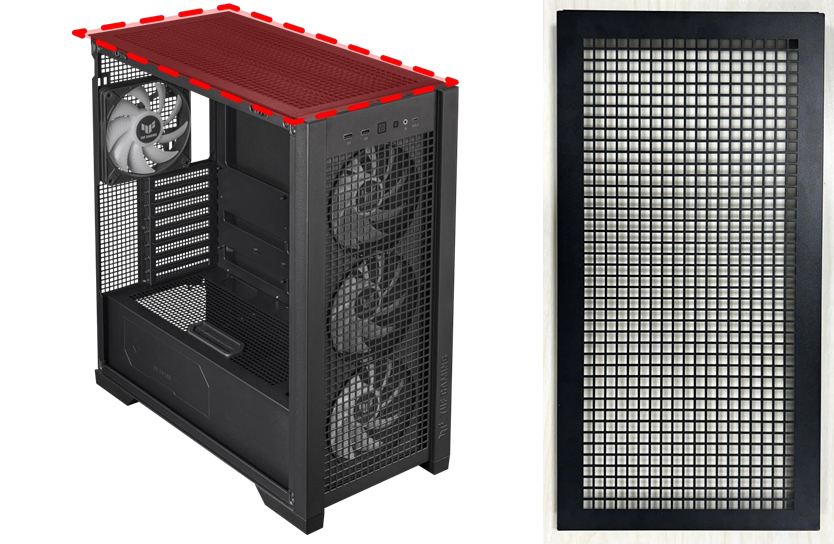

GT302 BOVENKANT ZWART/CSC | Bovenkant

Volledig gemonteerd. (Bestaat uit bovenplaat*1, antislip pad*1, isolatieplaten*4)

Demontagemethode: Til hem aan de achterkant van het chassis omhoog.

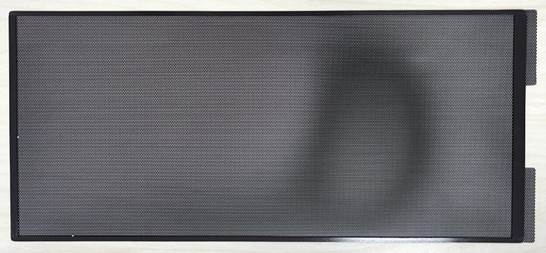

90DC00I0-B000EC

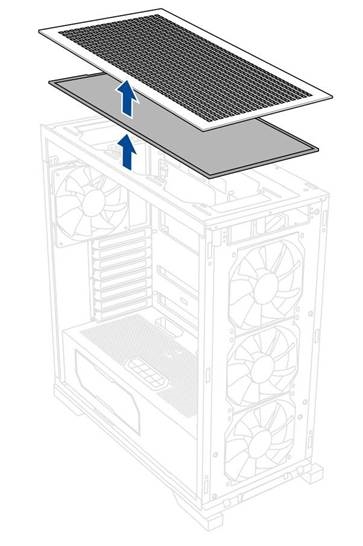

GT302 BOVENFILTER ZWART/CSC | Bovenfilter

Demontagemethode: Verwijder de bovenkant en til het bovenfilter vanaf de onderkant van de bovenkant omhoog.

90DC00I0-B001HC

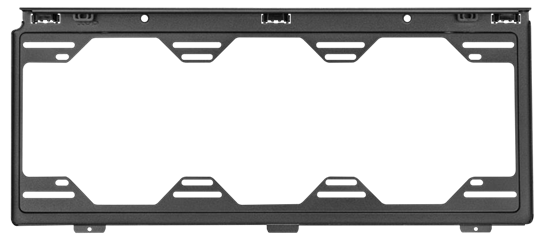

GT302 BINNENSTE BOVENKANT ZWART/CSC | Ventilatorbeugel

Demontagemethode: Verwijder de bovenkant, draai de twee schroeven op de ventilatorbeugel los en til hem omhoog.

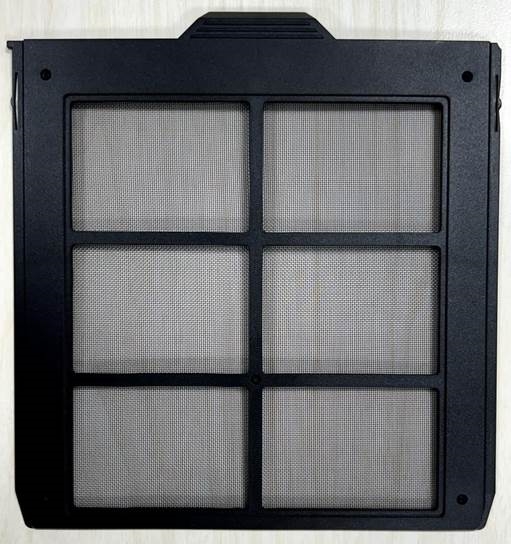

90DC00I0-B001EC

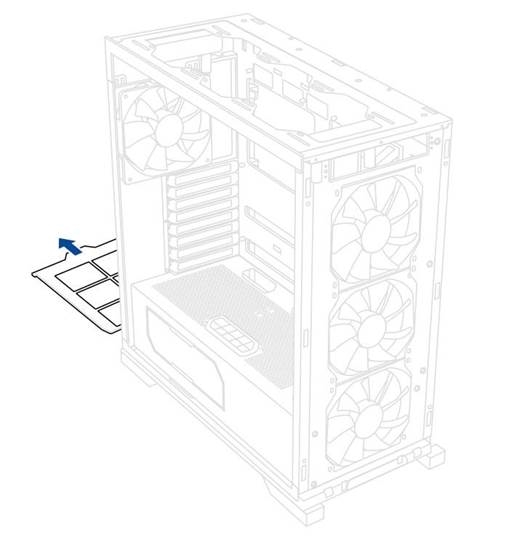

GT302 ONDERFILTER ZWART/CSC | Onderfilter

Demontagemethode: Trek hem uit de onderkant van de achterkant van het chassis.

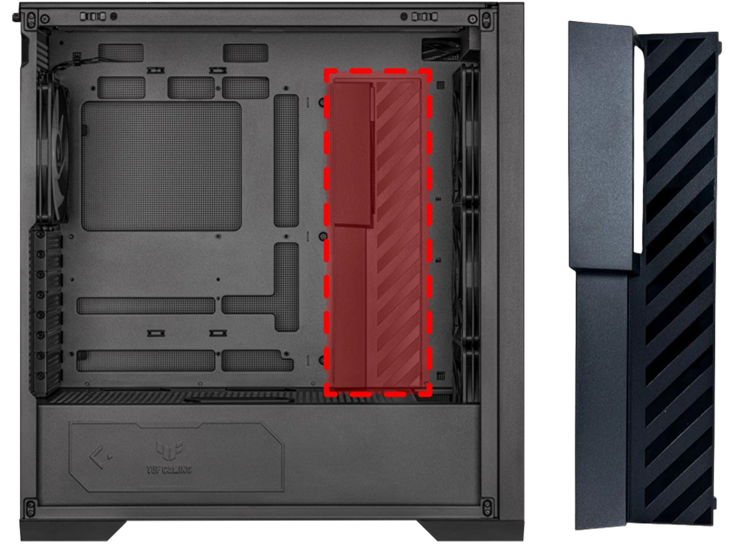

90DC00I0-B000JC

GT302 VERBERG ZWART/CSC | Kabelafdekking

Demontagemethode: Draai de twee schroeven aan de rechterkant van het chassis los om de kabelafdekking te verwijderen.

90DC00I0-B0002C

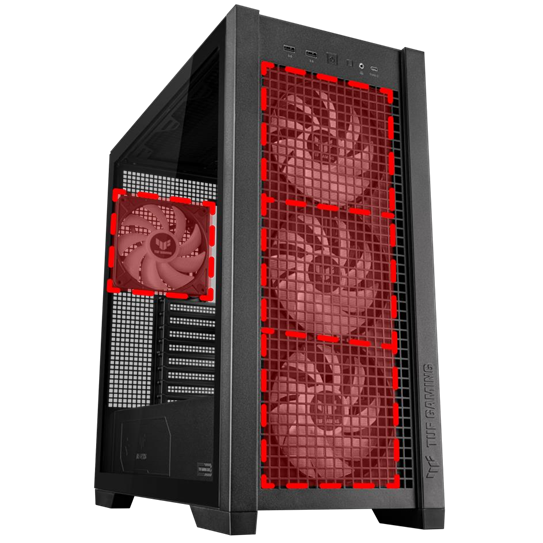

GT302 ARGB-SYSTEEMVENTILATOR ZWART/CSC | Ventilator

Inhoud: Ventilator*1, ventilatorschroeven[KB5*10]*4

FAQ: Ventilator draait niet, Ventilator maakt lawaai

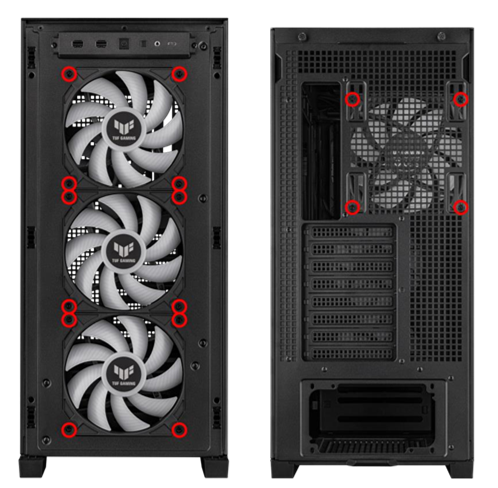

Demontagemethode: Draai de vier hoekschroeven los om hem te verwijderen.

90DC00I0-B000DC

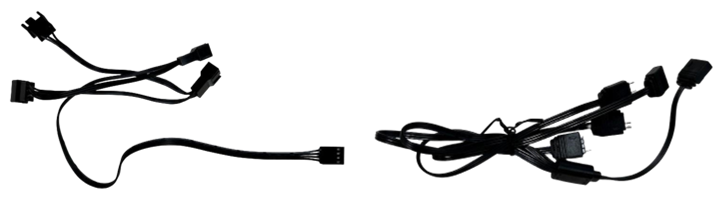

GT302-KABELS ZWART/CSC | Kabels

Inhoud: PWM-signaalkabel*1, ARGB-signaalkabel*1

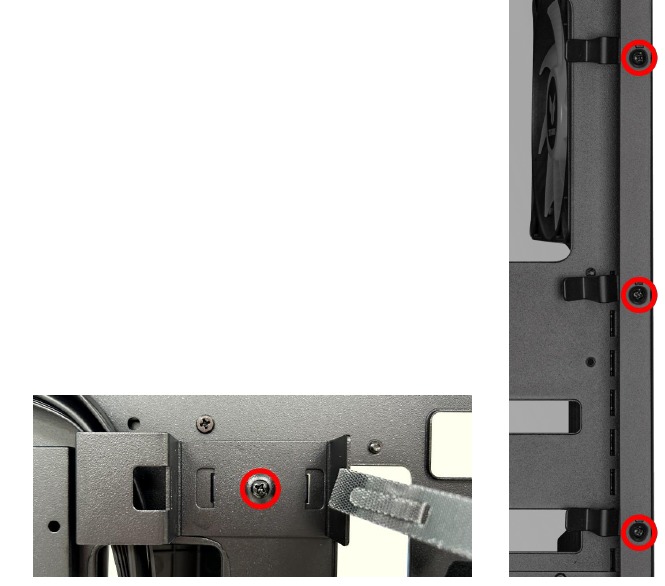

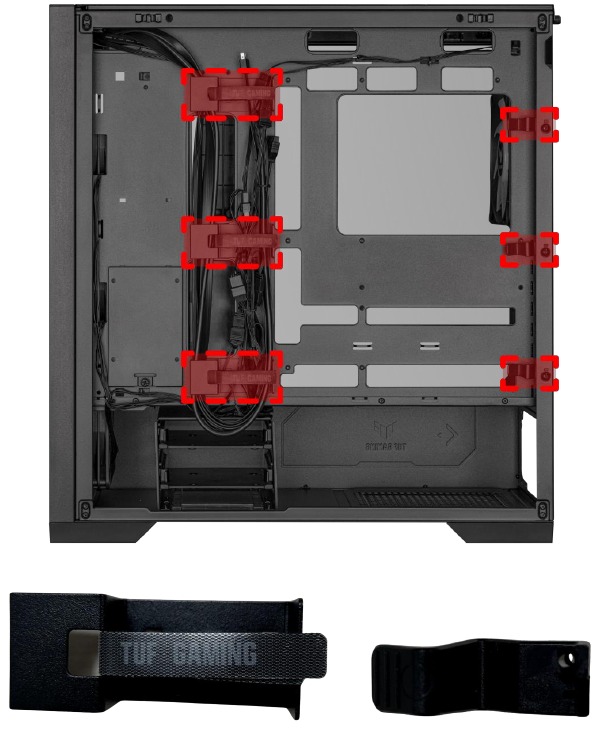

90DC00I0-B000LC

GT302 MSIC ZWART/CSC | Kabelklemmen

Inhoud: IJzeren kabelklem*1, klittenbandsluiting *1, plastic kabelklem*1

Demontagemethode: Draai de schroef op de kabelklem los.

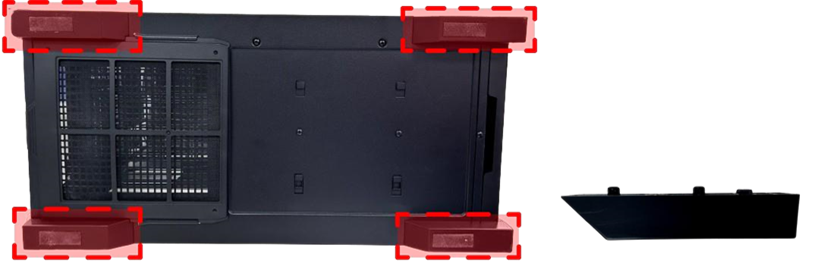

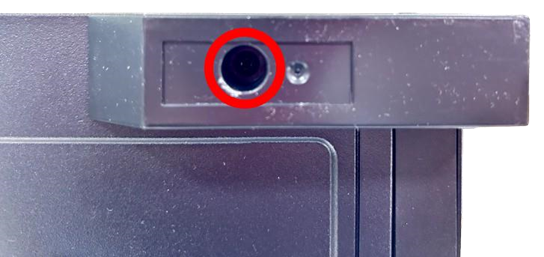

90DC00I0-B000MC

GT302 POTEN ZWART/CSC | Poten

Volledig gemonteerd. (Bestaat uit poten*4, rubberen voetjes*4, pootschroeven[TM6#*6]*4)

Demontagemethode: Trek de rubberen voetjes eraf en draai de schroef in het ronde gat los.

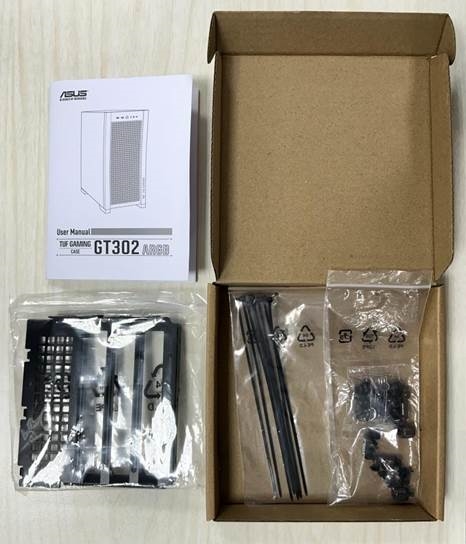

90DC00I0-B0007C

GT302 ACCESSOIRENDOOS ZWART/CSC | Accessoirendoos

Inhoud: PSU-schroeven[HWM6#6 met afgesneden schroefdraad & geen schroefdraad aan het einde D=3.3]*4, moederbord-/2,5"-drives-schroeven[PWM3*5*7]*25, 3,5"-drives-schroeven[BM6#*5 ronde schroefdraad]*8, afstandstool[7.0*9.0]*1, kabelbinders*8,

Zijpaneelklemmen*3, verticale grafische-kaartmontage*1

90DC00J0-B0008C

GT302 DOOS ZWART/CSC | Doos

FAQ

1. Ventilator draait niet - Gerelateerde componenten: Ventilator
   1. Na verloop van tijd kan zich stof en vuil ophopen op de ventilatorbladen, waardoor deze stopt met draaien. Controleer op fysieke obstakels die de beweging van de ventilator kunnen blokkeren en verwijder deze. Sluit de ventilator aan op verschillende ventilatorheaders op het moederbord. Als de ventilator nog steeds niet werkt, vervang dan de ventilator.
   2. Zorg ervoor dat de kabel stevig op het moederbord is aangesloten.
2. Ventilator maakt lawaai - Gerelateerde componenten: Ventilator
   1. Na verloop van tijd kan zich stof ophopen op de ventilatorbladen, waardoor ze uit balans raken en lawaai produceren. Schakel uw computer uit en reinig de ventilatorbladen voorzichtig met perslucht of een zachte borstel om stof of vuil te verwijderen.
   2. Pas de ventilatorsnelheid aan in het BIOS van de computer of via software van de fabrikant van het moederbord. Het verlagen van de ventilatorsnelheid kan helpen het geluidsniveau te verminderen. Wees echter voorzichtig om de ventilatorsnelheid niet te laag in te stellen, omdat dit kan leiden tot oververhitting.
3. FIO-knoppen en -poorten werken niet - Gerelateerde componenten: FIO-module
   1. Zorg ervoor dat de kabels die de FIO-knoppen en -poorten met het moederbord verbinden, goed zijn aangesloten. Soms kunnen deze kabels losraken of worden losgekoppeld, wat leidt tot functionaliteitsproblemen.
   2. Het opnieuw aansluiten van de kabels kan slechte verbindingen oplossen. Koppel alle kabels voorzichtig los, wacht even en steek ze vervolgens terug in de bijbehorende headers op het moederbord.
   3. Als het opnieuw aansluiten van de kabels het probleem niet oplost, vervang dan de FIO-module.

SERVICE EN SUPPORT
Bezoek onze meertalige website op https://www.asus.com/support/
