Extech CB10 - Handleiding stekkerdoostester
Inleiding
Gefeliciteerd met uw aankoop van de Extech Model CB10 stroomonderbrekerzoeker en stekkerdoostester. Dit instrument wordt volledig getest en gekalibreerd geleverd en zal bij correct gebruik jarenlang betrouwbaar werken.
Veiligheid
Dit symbool naast een ander symbool, aansluitklem of bedieningsapparaat geeft aan dat de gebruiker een uitleg in de bedieningsinstructies moet raadplegen om persoonlijk letsel of schade aan de meter te voorkomen.
Dit WAARSCHUWING-symbool duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
Dit VOORZICHTIG-symbool duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, schade aan het product kan veroorzaken.
Dit symbool geeft aan dat een apparaat volledig is beschermd door dubbele isolatie of versterkte isolatie.

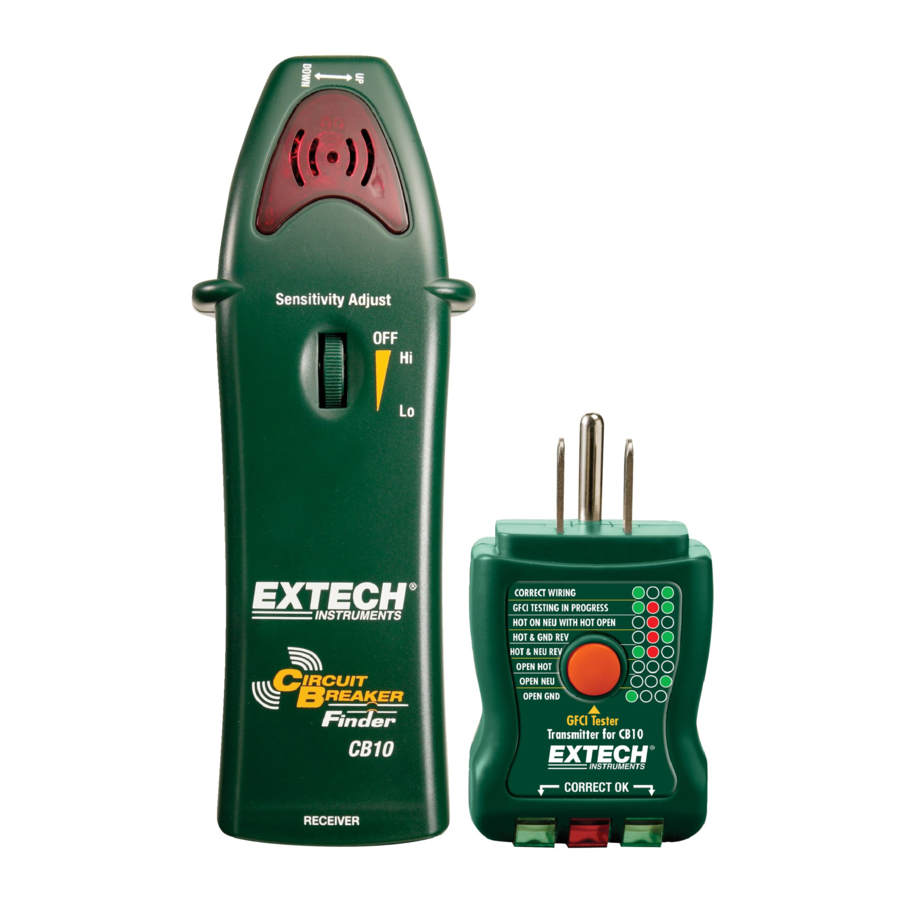

Beschrijving meter
Ontvanger
- Indicatie-led en -pieper
- Aan/uit en gevoeligheidsaanpassing
- Opbergstekker zender
Het batterijcompartiment bevindt zich aan de achterkant van de ontvanger.
Zender
- Led-coderingsschema stekkerdoos
- GFCI-testknop
- Led's stekkerdoos
Specificaties
| Bedrijfsspanning | 90 tot 120V |
| Bedrijfsfrequentie | 47 tot 63Hz |
| Stroomvoorziening | 9V-batterij (ontvanger) |
| Bedrijfstemperatuur | 41ºF tot 104ºF (5ºC tot 40ºC) |
| Opslagtemperatuur | -4ºF tot 140ºF (-20ºC tot 60ºC) |
| Bedrijfsvochtigheid | Max. 80% tot 87ºF (31ºC) lineair afnemend tot 50% bij 104ºF (40ºC) |
| Opslagvochtigheid | <80% |
| Bedrijfshoogte | Maximaal 7000ft. (2000 meter). |
| Gewicht | 5.9oz (167g) |
| Afmetingen | 8.5" x 2.2" x 1.5" (215 x 56 x 38mm) |
| Goedkeuringen | UL CE |
| UL Listed | Het UL-keurmerk geeft niet aan dat dit product is beoordeeld op de nauwkeurigheid van de metingen. |
Bediening
Test altijd op een bekende goede stroomkring voor gebruik.
Verwijs alle aangegeven problemen door naar een gekwalificeerde elektricien.
Een stroomonderbreker of zekering lokaliseren
De zender injecteert een signaal op de stroomkring dat door de ontvanger kan worden gedetecteerd. De ontvanger piept wanneer het signaal wordt gedetecteerd. Met de gevoeligheidsaanpassing kan de exacte stroomonderbreker of zekering die de geselecteerde stroomkring beschermt, worden getraceerd en gelokaliseerd.
- Steek de zender/stekkerdoostester in een stopcontact. De twee groene led's moeten oplichten.
- Draai de gevoeligheidsaanpassing van de ontvanger van de stand OFF (uit) naar de stand HI (hoog). De rode led moet oplichten. Als de led niet oplicht, vervang dan de batterij.
- Test de werking van de ontvanger door deze in de buurt van de zender te plaatsen. De ontvanger moet piepen en de led moet knipperen.
- Stel op het stroomonderbrekerpaneel de gevoeligheid in op de stand HI (hoog) en houd de ontvanger vast zoals aangegeven door het label "UP – DOWN" (OMHOOG – OMLAAG).
- Beweeg de ontvanger langs de rij stroomonderbrekers totdat de geselecteerde stroomkring wordt geïdentificeerd door het piepgeluid en het knipperende licht.
- Verminder de gevoeligheid indien nodig om de exacte stroomonderbreker te lokaliseren die de stroomkring regelt.
Stekkerdoostest bedrading
- Steek de zender/stekkerdoostester in het stopcontact.
- De drie led's geven de stroomkringconditie aan. Het diagram geeft alle condities weer die de CB10 kan detecteren. De led's in dit diagram vertegenwoordigen het aanzicht vanaf de GFCI-knopzijde van de zender. Wanneer u de andere kant van de zender bekijkt, zijn de led's een spiegelbeeld van die hier worden weergegeven.
- De tester geeft niet de kwaliteit van de aardverbinding aan, 2 spanningvoerende draden in een stroomkring, een combinatie van defecten of een omkering van de aarde- en nuldraden.
Stekkerdoos GFCI-test
- Voordat u de tester gebruikt, drukt u op de TEST (TEST)-knop op het geïnstalleerde GFCI-stopcontact, de GFCI moet uitschakelen. Als deze niet uitschakelt, gebruik de stroomkring dan niet en neem contact op met een gekwalificeerde elektricien. Als deze wel uitschakelt, drukt u op de RESET (RESET)-knop op het stopcontact.
- Steek de zender/stekkerdoostester in het stopcontact. Controleer of de bedrading correct is zoals hierboven beschreven.
- Houd de testknop op de tester minstens 8 seconden ingedrukt, de indicatielampjes op de tester gaan uit wanneer de GFCI uitschakelt.
- Als de stroomkring niet uitschakelt, is de GFCI ofwel werkend, maar de bedrading is onjuist, of de bedrading is correct en de GFCI is defect.
De batterij vervangen
- Wanneer de batterij onder de bedrijfsspanning zakt, licht de led van de ontvanger niet op. De batterij moet worden vervangen.
- Verwijder het batterijklepje van de ontvanger door de schroef te verwijderen met een kruiskopschroevendraaier. (De zender wordt via de lijn gevoed.)
- Plaats een 9-volts batterij met inachtneming van de juiste polariteit.
- Plaats het batterijklepje terug.
- Gooi de oude batterij op de juiste manier weg.
Kalibratie- en reparatiediensten
Teledyne FLIR biedt kalibratie- en reparatiediensten voor de Extech-merkproducten die wij verkopen. Wij bieden NIST-traceerbare kalibratie voor de meeste van onze producten. Neem contact met ons op voor informatie over de beschikbaarheid van kalibratie en reparatie, raadpleeg de contactgegevens hieronder. Jaarlijkse kalibraties moeten worden uitgevoerd om de prestaties en nauwkeurigheid van de meter te verifiëren. Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Bezoek onze website voor de meest actuele productinformatie: www.extech.com.
Contact opnemen met de klantenservice
Telefoonlijst klantenservice: https://support.flir.com/contact
Kalibratie, reparatie en retourneren: repair@extech.com
Technische ondersteuning: https://support.flir.com
