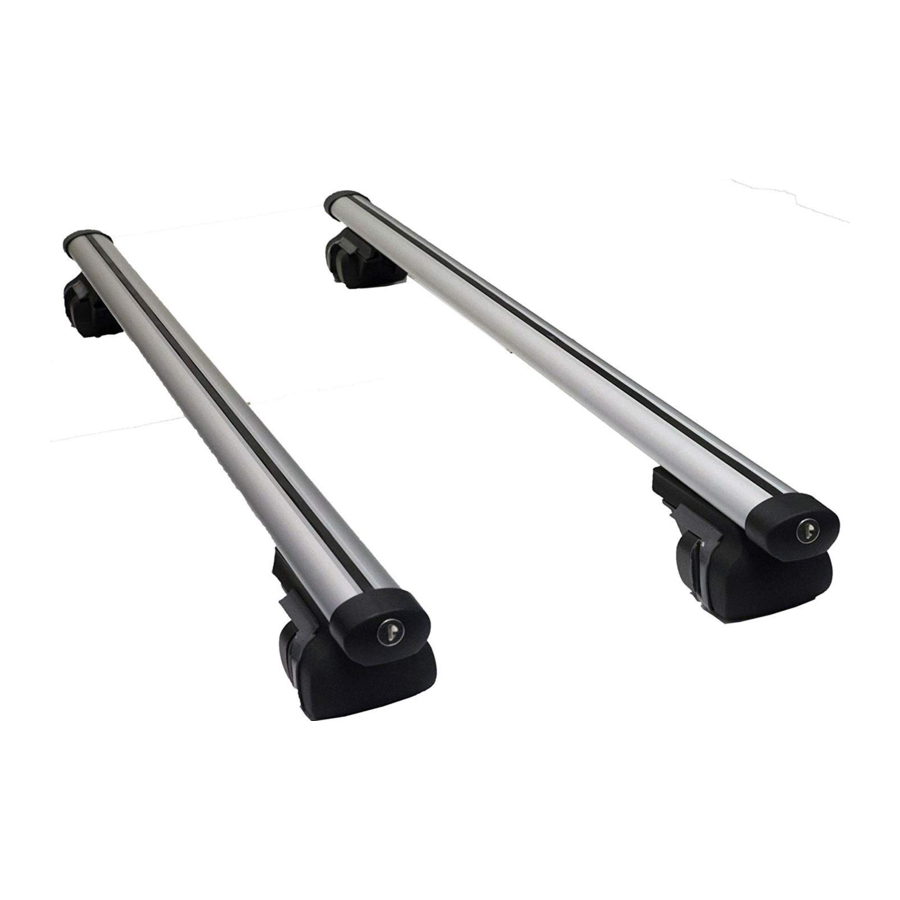

Summit SUM-002, SUM-003 - RAILING BARS Handleiding

Installatie

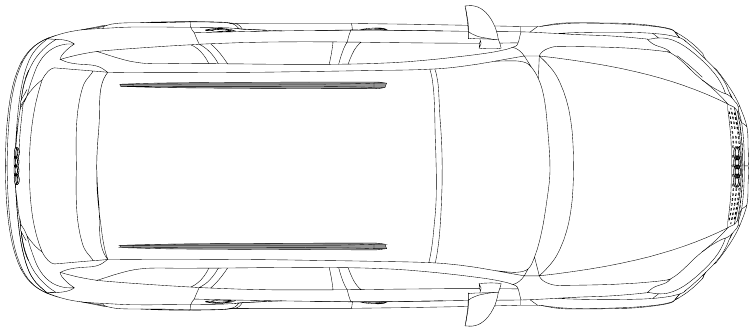

Reinig de rails en het dak van uw voertuig voordat u de dakdragers monteert

1. Reinig de rails voor de installatie
2. Controleer of de rubberen strip aan de onderkant van de stangen volledig is ingebracht, dit vermindert eventueel geluid veroorzaakt door wind tijdens het rijden

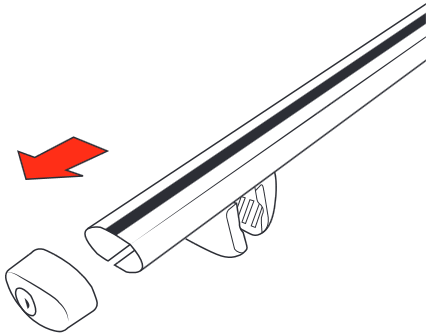

1. Ontgrendel en verwijder voorzichtig alle vier de eindkappen van de dakdragers.


   Gebruik de meegeleverde inbussleutel om het klemmechanisme in de dakdragers volledig te openen. Dit mechanisme spant de voetklem op de stang en ook op de dakdragers zelf aan.

   1. Voertuigen zonder fixpunt

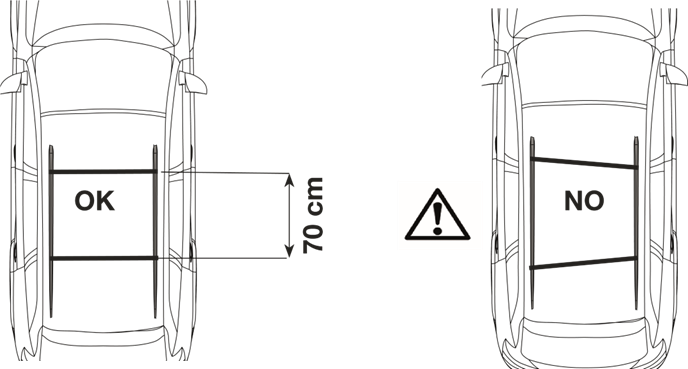

      Zorg ervoor dat de stangen minimaal 70 cm uit elkaar staan

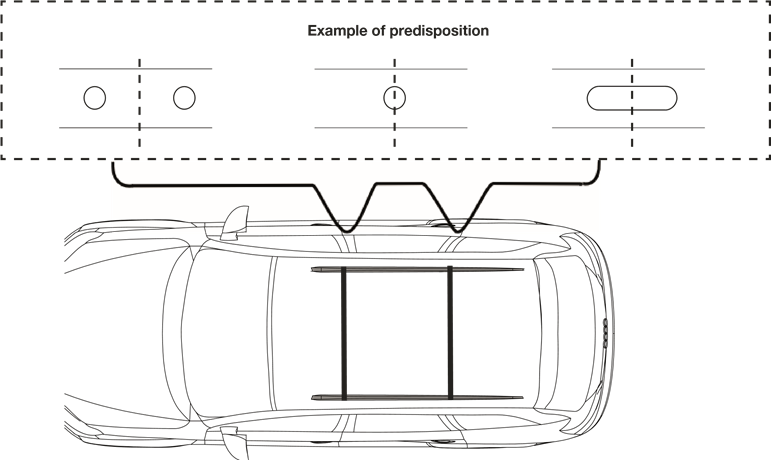

   2. Voertuigen met fixpunt

      Als het voertuig is uitgerust met originele fixpunten, plaats de stangen dan in het midden ervan
2. Plaats de dakdragers op de originele rails van het voertuig en zorg ervoor dat de positionele richtlijnen in stap 1 worden gevolgd.

   Centreer de dakdragers op het voertuig en schuif indien nodig de voetklemmen langs de stangen om ervoor te zorgen dat ze correct zijn gepositioneerd en dat er aan elke kant van de voeten een gelijke stanglengte is.
3. Draai met de inbussleutel de voetklemmen afwisselend aan elke kant van de dakdrager vast.

4. Nadat u elke voet hebt vastgedraaid, plaatst u de eindkappen terug en vergrendelt u ze.




Installatie Opmerkingen

• Monteer de dakdragers uitsluitend volgens de instructies. Monteer of gebruik dit product niet tenzij u de montage-instructies hebt begrepen. Als u vragen heeft, neem dan contact op met uw plaatselijke winkel voor meer informatie. Controleer aan de hand van de handleiding of alle benodigde onderdelen zijn inbegrepen.

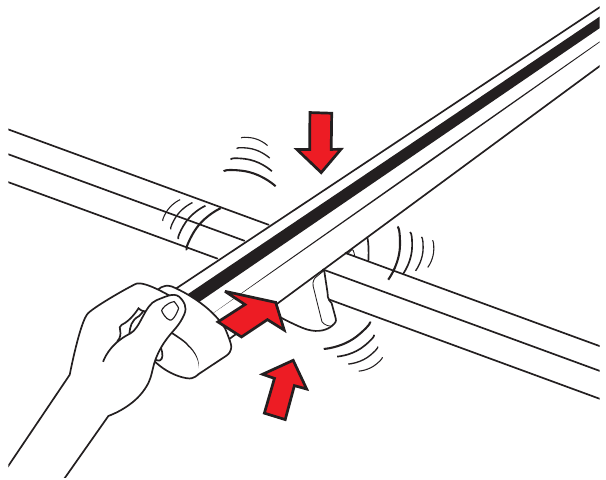

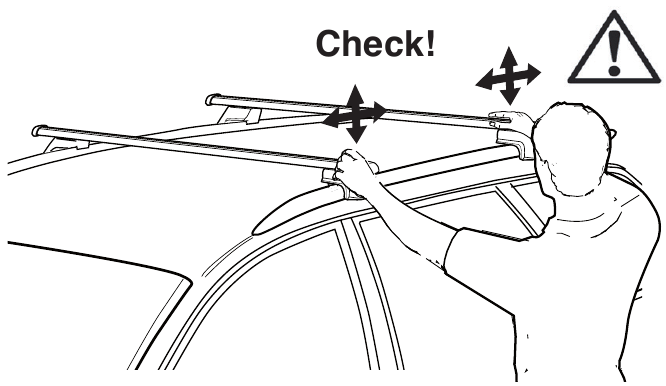

• Controleer en zorg ervoor dat alle bevestigingsonderdelen stevig vastzitten. Controleer ook of de lading goed is vastgemaakt door eraan te duwen en te trekken. Controleer regelmatig opnieuw.
• Houd er rekening mee dat sommige antennes en zonnedaken de dakdragers of accessoires kunnen storen wanneer ze zijn geïnstalleerd en mogen dan niet worden gebruikt.
• Volg de instructies grondig en loop niet vooruit in de volgorde (1,2,3, A,B,C... enz.).

Belangrijke veiligheidsinstructies

• Bewaar de meegeleverde inbussleutel en deze instructies veilig bij de handleiding van uw auto, voor toekomstig gebruik.

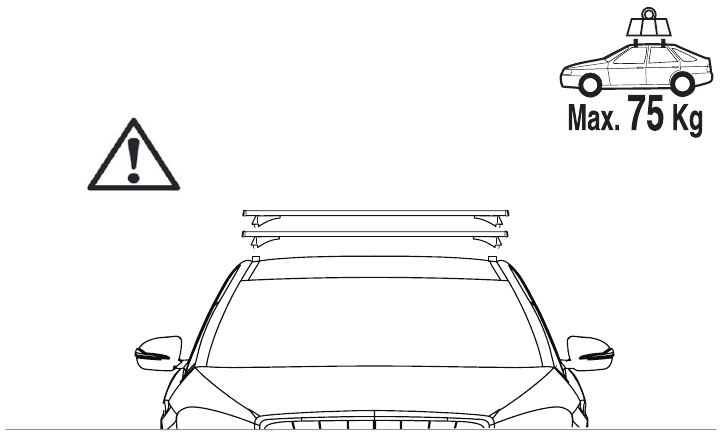

• De maximaal toelaatbare belasting, gelijkmatig verdeeld over de volledige breedte van de stang met een laag zwaartepunt, is 75 kg (inclusief het gewicht van de stangen, 4 kg). Raadpleeg de voertuighandleiding voor de bevestigingslocatie van de dakdrager en de maximaal toegestane belasting. De maximaal toegestane dakbelasting moet het laagste vermelde cijfer zijn. En als de voertuighandleiding een maximum van minder dan 75 kg vermeldt, is dat de maximaal toegestane belasting. Zelfs als de voertuighandleiding een maximum van 120 kg vermeldt, is de maximaal toegestane belasting voor deze dakdragers 75 kg.
• Het is uw verantwoordelijkheid om ervoor te zorgen dat alle ladingen correct en veilig zijn vastgemaakt met behulp van geschikte bevestigingsmethoden (bijv. sterke spanbanden met gespen). Waar gespecialiseerde accessoires beschikbaar zijn, moeten deze worden gebruikt (bijv. fietsendragers, skihouders, enz.). Als kleine zware ladingen worden vervoerd, laad dan aan één kant van de stang, niet in het midden. Bevestig nooit ladingen aan dakdragers met behulp van bungeekoorden of elastische banden.
• Controleer voor het rijden en na 10 mijl en vervolgens om de 100 mijl of alle bevestigingsschroeven, klemvoorzieningen en voetbevestigingen volledig zijn aangedraaid, in overeenstemming met deze instructies. Zorg er bovendien voor dat de lading correct is vastgemaakt.
• Om schade of verkleuring van de lak onder het rubber van de voetsteun te voorkomen, raden we aan om de voeten van de laadstang en het dak van het voertuig schoon te maken voordat u ze monteert. De laadstang moet regelmatig worden verwijderd om dit proces te herhalen.
• Wanneer de dakdragers zijn gemonteerd, hebben ze invloed op uw brandstofverbruik, verwijder ze daarom wanneer ze niet in gebruik zijn.
• Noch de dakdragers, noch de lading mogen buiten het maximale profiel van het voertuig uitsteken.

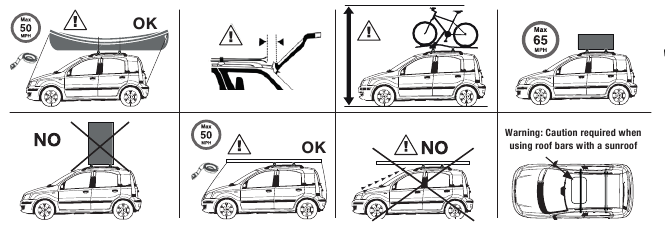

• Pas op dat u niet op lage plaatsen rijdt, zoals garages of parkeergarages, wanneer u een hoge lading vervoert, vooral fietsen. Rijd niet door een automatische wasstraat met de laadbak op het voertuig gemonteerd
• Het gebruik van de stangen, vooral bij het vervoeren van een lading, heeft invloed op de rij- en remeigenschappen van uw auto. Grotere dakbelastingen kunnen ook de gevoeligheid van uw auto voor zijwind beïnvloeden. Om veiligheidsredenen mag er niet met maximale snelheid met het voertuig worden gereden. De snelheid moet worden aangepast aan de lading die wordt vervoerd, aan de heersende omstandigheden, inclusief de staat van de weg, de kwaliteit van het wegdek, de hoeveelheid verkeer, enz., en uiteraard alle geldende snelheidsbeperkingen. Waar er geen beperkingen van kracht zijn, raden we een maximale snelheid van 65 mph aan, maar de voertuigsnelheid bij het vervoeren van een lading van welke aard dan ook moet worden aangepast aan de heersende omstandigheden.
• Surfboards, boten en grote platte objecten kunnen schadelijke aerodynamische krachten op het voertuig produceren, die niet in verhouding staan tot hun eigen gewicht. We raden daarom aan om met een veel lagere snelheid te reizen bij het vervoeren van deze artikelen.Wanneer er twee of meer surfplanken worden vervoerd (of soortgelijke items die hefkrachten kunnen produceren), mogen ze niet naast elkaar worden vervoerd, maar moeten ze op elkaar worden gestapeld. Ze moeten onafhankelijk van elkaar aan de voor- en achterkant van het voertuig worden vastgemaakt met behulp van een riem of methoden die bestand zijn tegen de hefkrachten.
• Wanneer u kajaks of kano's vervoert, zorg er dan voor dat ze aan de stangen en ook aan de voor- en achterkant van het voertuig in de rechtopstaande positie zijn vastgemaakt.
• We raden het gebruik van daktenten of luifels met deze dakdragers niet aan
• De dakdragers moeten schoon worden gehouden en goed worden onderhouden, vooral tijdens de wintermaanden, wanneer vuil en zout moeten worden verwijderd. Bouten, schroeven en moeren moeten met geschikte tussenpozen worden gesmeerd, het periodieke gebruik van een smeerspray zorgt ervoor dat eventuele slotcilinders vrij blijven werken.
• Monteer de dakdragers altijd in overeenstemming met deze instructies. De afstand tussen de voorste en achterste stang mag nooit minder zijn dan 700 mm, behalve wanneer de voertuigbevestigingen de afstand bepalen.

Deze laadbak is speciaal ontworpen voor uw automodel. Informeer daarom bij uw dealer welk type laadbak nodig is bij het vervangen van uw auto. Gebruik geen reserveonderdelen van andere producten zonder dit met uw dealer te overleggen. Laat de auto niet door een automatische wasstraat gaan wanneer de laadbak is gemonteerd. De fabrikant aanvaardt geen verantwoordelijkheid voor schade veroorzaakt door een onjuist gemonteerde laadbak.

We raden het gebruik van daktenten of luifels met deze dakdragers niet aan

Mountney Ltd, MXL Centre, 6 Lombard Way, Banbury, Oxon OX16 4TJ
Bezoek ons op: www.mountneyltd.com Telefoon: 01295 270770
