FLAMMA OCTAVE FS23 - Handleiding muziekpedaal

FUNCTIES

1. Stereo octaaf effect met dubbele voetschakelaar
2. Individuele regeling voor onderliggend/bovenste octaaf effect en droog signaal
3. Modulatie-, reverb- en slow-attack effecten zijn inbegrepen
4. 3 opslagsleuven voor het snel oproepen van de vooraf ingestelde parameters van de gebruiker
5. Optionele preset-modus en real-time modus voor verschillende situaties
6. 6,9V voeding

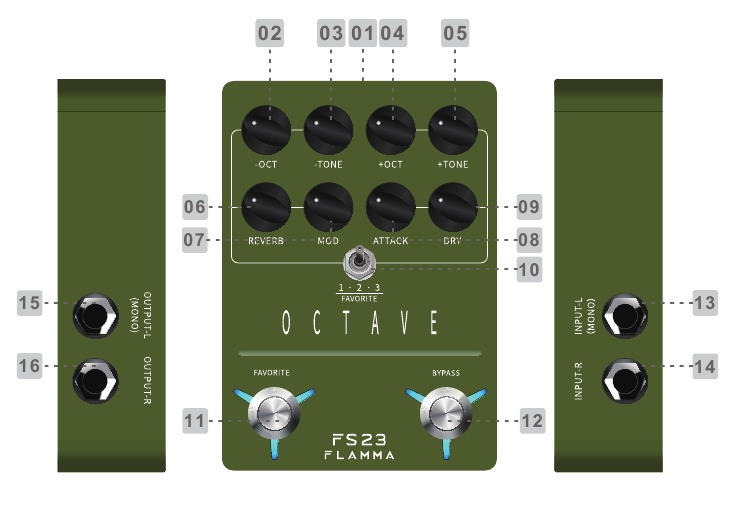

INDELING

1. DC 9V: Voedingspoort
2. OCT: Onderliggend octaaf effect
3. TONE: Toonregeling voor het onderliggende octaaf effect
4. +OCT: Bovenste octaaf effect
5. TONE: Toonregeling voor het bovenste octaaf effect
6. REVERB: Volumeregeling voor reverb effect
7. MOD: Volumeregeling voor het modulatie effect
8. ATTACK: Tijdregeling voor slow attack effect
9. DRY: Volumeregeling voor droog signaal
10. FAVORITE Toggle: Schakelen om te wisselen tussen 3 preset-sleuven
11. FAVORITE Footswitch: Preset-modus in-/uitschakelen
12. BYPASS: Indrukken om effect in-/uit te schakelen
13. INPUT-L (MONO): 1/4' mono audio-ingang van het linkerkanaal (voor mono-opstelling sluit u deze aan op 13 jack)
14. INPUT-L (MONO): 1/4' mono audio-ingang van het rechterkanaal
15. OUTPUT-L (MONO): 1/4' mono audio-uitgang van het linkerkanaal (voor mono-opstelling sluit u deze aan op 15 jack)
16. OUTPUT-L (MONO): 1/4' mono audio-uitgang van het rechterkanaal

INSTRUCTIES

1. Effect in-/uitschakelen
   Druk op de BYPASS (rechts) voetschakelaar om het effect in-/uit te schakelen. De LED van de voetschakelaar geeft de status van het effect aan.
2. Werkmodi
   FS23 heeft twee verschillende werkmodi. Druk op de BYPASS (rechts) voetschakelaar om het effect in te schakelen. Druk vervolgens op de FAVORITE (links) voetschakelaar om de FAVORITE preset-modus te openen, de LED van de voetschakelaar zal branden; als de LED van de voetschakelaar van FAVORITE uit is, dan staat het pedaal in de normale bedieningsmodus. In de normale bedieningsmodus worden de parameters ingesteld zoals de knoppen weergeven. In de FAVORITE preset-modus worden de parameters van het pedaal ingesteld zoals de preset doet. Schakel de FAVORITE in om te wisselen tussen 3 preset-patches.
3. Opslaan
   Preset In de FAVORITE-modus, als er wijzigingen in de parameters worden aangebracht, zal de LED van de FAVORITE voetschakelaar beginnen te knipperen ter herinnering, en dan kan de gebruiker de FAVORITE ingedrukt houden totdat de LED van de voetschakelaar snel knippert om het opslaan van de preset te bevestigen.

FABRIEKSINSTELLINGEN HERSTELLEN

Houd de BYPASS ingedrukt terwijl u het netsnoer aansluit om het pedaal in te schakelen, de LED van de BYPASS voetschakelaar en de LED van de FAVORITE voetschakelaar knipperen langzaam en gelijktijdig, laat de BYPASS voetschakelaar los, en de LED van de BYPASS voetschakelaar knippert snel om te bevestigen dat de fabrieksinstellingen zijn hersteld.

SPECIFICATIES

VOORZORGSMAATREGELEN

Om vervorming, verkleuring of andere ernstige schade te voorkomen, dient u de onderstaande instructies zorgvuldig te lezen en de handleiding precies te volgen voor gebruik.

Stroomvoorziening
Gebruik een stroomvoorziening die voldoet aan de stroomvereisten van het apparaat (9V 300mA, center negatief). Een onjuiste stroomvoorziening kan elektrische schokken, kortsluiting en schade aan het apparaat veroorzaken. Haal de stroomvoorziening uit het stopcontact als het apparaat lange tijd niet wordt gebruikt of tijdens onweer.

Bediening

• Lees de instructies zorgvuldig en volg de handleiding precies voor gebruik.
• Bewaar de handleiding zorgvuldig.
• Gebruik het apparaat niet in een omgeving met een hoge luchtvochtigheid.
• Reinig alleen met een zachte, droge doek.
• Om storing te voorkomen, houd u afstand van radio, televisie of andere apparaten met magnetische velden.
• Schakel de schakelaar niet om en draai de knop niet te hard.
• Laat geen papiersnippers, metaalresten of andere voorwerpen in het apparaat vallen.
• Laat het apparaat niet vallen en vermijd harde stoten.

Veiligheidsinstructies

• Verstikkingsgevaar door het inslikken van kleine onderdelen, vooral voor kinderen + Opmerking over de juiste verwijdering van plastic hoezen en verpakkingen om verstikkingsgevaar te voorkomen.
• Definitie van beoogd gebruik en mededeling dat elk ander gebruik, evenals gebruik onder andere bedrijfsomstandigheden, wordt beschouwd als oneigenlijk gebruik.
• Verwijderingsadvies voor verpakkingen (recycling van verpakkingen door de juiste verwijderingsmethode aan te geven) en Afval elektrische apparatuur advies dat voorschrijft dat de in het land van de klant geldende voorschriften met betrekking tot de verwijdering van afgedankte elektrische apparatuur in acht moeten worden genomen.
• Brandgevaar door onjuiste polariteit
• Externe voeding (komt de spanningsspecificatie op het apparaat overeen met uw voedingsnetwerk, is er een aardlekschakelaar, koppel het apparaat los van het netwerk wanneer het niet in gebruik is)
• Definitie van bedrijfsomstandigheden (gebruik binnenshuis, onderhoud door gespecialiseerd personeel)
• Mogelijke schade door lekkende batterijen.

www.flammainnovation.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download FLAMMA OCTAVE FS23 - Handleiding muziekpedaal
