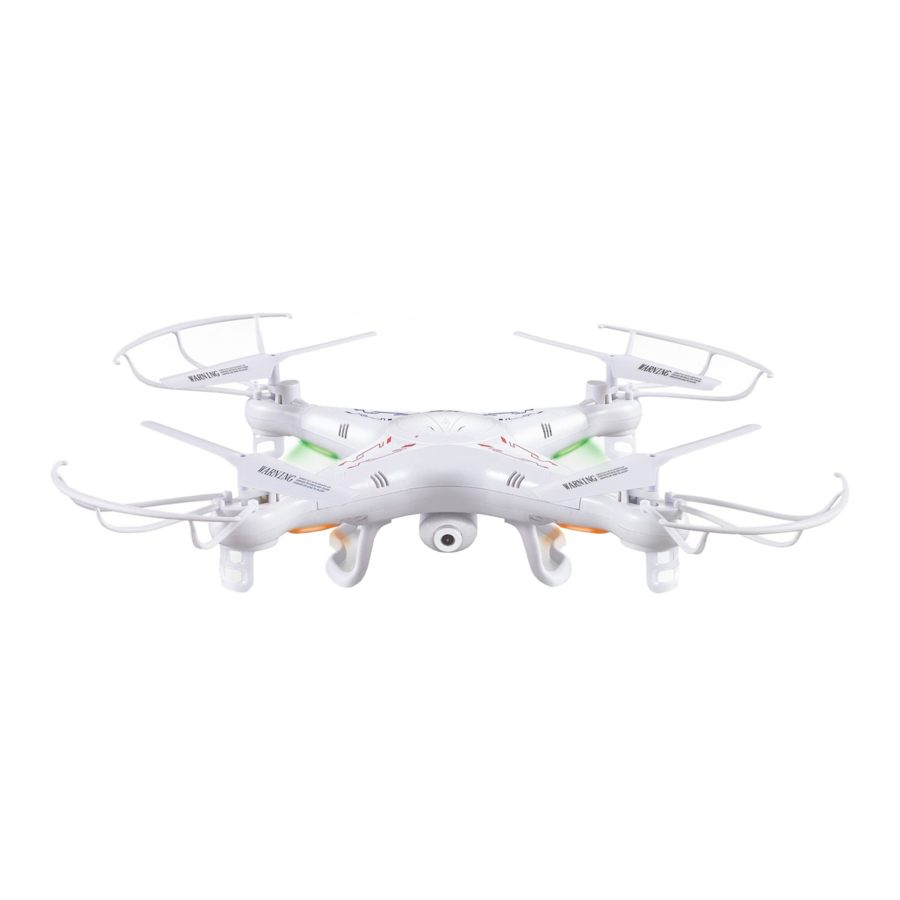

SYMA EXPLORERS X5C - Handleiding Quadcopter

Belangrijkste kenmerken van de quadcopter

• De vierassige structuur maakt de quadcopter flexibeler en sneller tijdens het vliegen. Hij is windbestendig en kan zowel binnen als buiten worden gevlogen.
• Ingebouwde 6-assige gyroscoop voor nauwkeurig zweven in de lucht.
• Het eenvoudige modulaire ontwerp maakt het gemakkelijk om onderdelen te vervangen.
• Met 360° 3D-versie en werpvliegfunctie.

De materialen en specificaties die in deze handleiding worden genoemd, of de onderdelen in deze verpakking, zijn uitsluitend bedoeld ter referentie. Raadpleeg onze website voor updates of wijzigingen: www. symatoys. com

INHOUD

• Quadcopter
• Zender
• Hoofdbladen
• Schroef 4PCS
• USB-oplaadkabel
• Schroevendraaier
• Handleiding

LEER UW ZENDER KENNEN

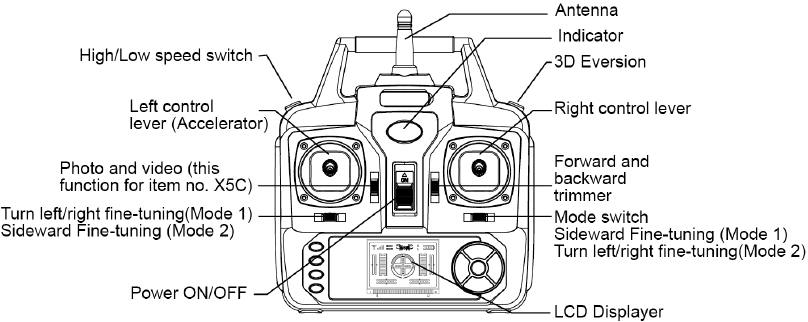

Introductie van de zender

Afstandsbediening Batterij plaatsen

1. Gebruik een schroevendraaier om de schroef aan de achterkant van de zender te verwijderen en open vervolgens het batterijdeksel.

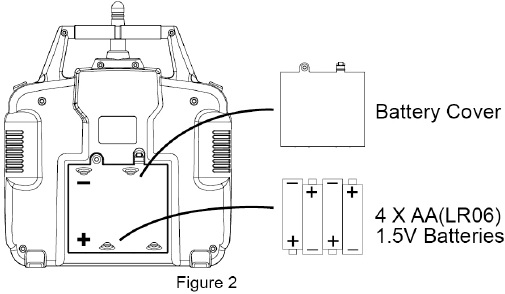

2. Plaats 4 "AA"-batterijen (niet meegeleverd) in de achterkant van de zender, plaats vervolgens het batterijdeksel terug en installeer de schroef opnieuw.


1. Plaats de batterijen met de juiste polariteit.
2. Gebruik geen oude en nieuwe batterijen door elkaar.
3. Gebruik geen verschillende soorten batterijen door elkaar.

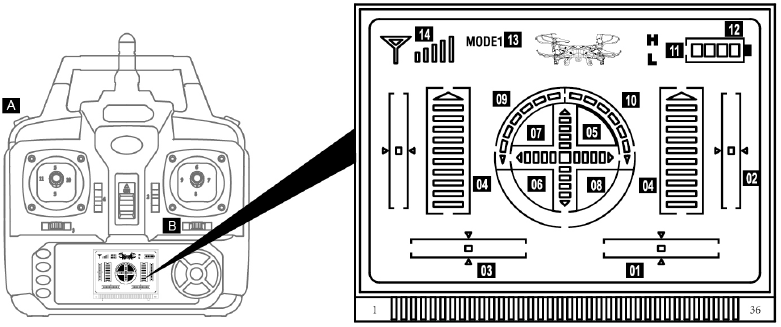

HANDLEIDING AFSTANDSBEDIENING, TOETSENBORD EN LCD

1. Fijnafstelling zijwaarts: Opstarten met de stroom in het midden. (Draai links/rechts fijn afstellen in modus 2)
2. Fijnafstelling vooruit/achteruit: Opstarten met de stroom in het midden.
3. Fijnafstelling links/rechts draaien: Opstarten met de stroom in het midden. (Fijnafstelling zijwaarts vliegen in modus 2)
4. Gastoevoer weergeven: Opstarten met de stroom in het laagste niveau. (Linker en rechter gas tegelijkertijd weergeven)
5. Voorwaarts weergeven: Opstarten met de stroom in het laagste niveau. (In het middelste vierkant)
6. Achterwaarts weergeven: Opstarten met de stroom in het laagste niveau. (In het middelste vierkant)
7. Zijwaarts links vliegen weergeven: Opstarten met de stroom in het laagste niveau. (In het middelste vierkant)
8. Zijwaarts rechts vliegen weergeven: Opstarten met de stroom in het laagste niveau. (In het middelste vierkant)
9. Links draaien: Trek de linker functiehendel naar links, deze wordt hoger, dan draait de quadcopter sneller naar links.
10. Rechts draaien: Trek de linker functiehendel naar rechts, deze wordt hoger, dan draait de quadcopter sneller naar rechts.
11. Hoge/lage snelheid: Druk enkele seconden op de knop "A" om te schakelen tussen de hoge snelheidsmodus of de lage snelheidsmodus. "H" betekent hoge snelheid en "L" betekent lage snelheid.
12. Vermogen weergeven: Afhankelijk van de energie van de batterij voor de controller.
13. Standaardmodus bij het inschakelen. Wanneer u naar MODE 2 schakelt, houdt u knop "B" ingedrukt en zet u vervolgens de zender weer aan, waarna de MODE op het LCD-scherm wordt gewijzigd. Dezelfde stappen om weer naar MODE 1 te schakelen.
14. Signaal weergeven: Normaal gesproken volledig frame.

KLAAR OM MET UW QUADCOPTER TE VLIEGEN

1. Druk de AAN/UIT-schakelaar omhoog.

2. Open het batterijdeksel en steek de batterij in de stroomaansluiting.

3. Sluit het batterijdeksel en schakel de quadcopter in.

4. Duw de gashendel naar de hoogste positie en trek hem vervolgens terug naar de laagste positie.
   Er is een duidelijk geluid van de zender, dit geeft aan dat de quadcopter de pre-fly-status heeft bereikt.


TIPS: Houd uw quadcopter tijdens het synchroniseren in een horizontale positie om een stabiele vlucht te starten.

1. Wanneer de indicator van de zender blijft branden, maar de indicator van de quadcopter langzaam knippert, betekent dit dat de signaalafstemming niet is gelukt. Schakel de stroom van zowel de zender als de quadcopter uit en start de zender en quadcopter opnieuw.
2. Als de quadcopter nog steeds dramatisch naar een kant vliegt of draait tijdens het zweven, schakel dan de stroom van zowel de quadcopter als de zender uit en herhaal de pre-vliegstappen.
3. Wanneer de indicator van de quadcopter langzaam blijft knipperen, betekent dit dat de quadcopter de status van bijna lege batterij heeft bereikt. Deze keer moet u de quadcopter opladen met de meegeleverde USB-kabel.

BATTERIJ VAN DE QUADCOPTER VERVANGEN

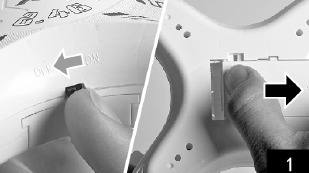

1. Zet de aan/uit-schakelaar van de quadcopter in de UIT-stand en open het batterijdeksel.

2. Trek de batterijdraad uit de stroomaansluiting.

3. Haal de USB-oplaadkabel eruit en steek het kleine uiteinde in de stroomaansluiting van de batterij (zorg ervoor dat de aansluitingen goed en correct zijn aangesloten).

4. Om de batterij op te laden, steekt u de USB-aansluiting van de meegeleverde USB-oplaadkabel in een USB-aansluiting van de computer. De indicator op de USB-kabel brandt tijdens het opladen van de batterij en gaat uit wanneer de batterij volledig is opgeladen.

   Wanneer u de computer gebruikt om op te laden, vergeet dan niet om de oplaadkabel eruit te trekken voordat u de computer afsluit. Neem het batterijdeksel en sluit het batterijdeksel op de quadcopter.

5. Sluit de batterijdraad weer aan op de stroomaansluiting en sluit het batterijdeksel.


Oplaadtijd: ongeveer 90-100 minuten — Vliegtijd: ongeveer 5,5 minuten!

VOORZORGSMAATREGELEN BIJ HET OPLADEN

1. Plaats dit product tijdens het opladen in een droge of geventileerde ruimte en houd het uit de buurt van warmtebronnen of explosieve producten.
2. Verwijder tijdens het opladen de batterijen uit de quadcopter. Het laadproces moet dan worden begeleid door een volwassene om een ongeval te voorkomen.
3. Laad de batterij na het vliegen niet op als de oppervlaktetemperatuur nog niet is afgekoeld. Anders kan dit leiden tot een opgezwollen batterij of zelfs brandgevaar.
4. Zorg ervoor dat u de originele meegeleverde USB-oplaadkabel gebruikt. Wanneer de batterij lange tijd is gebruikt of opgezwollen lijkt, vervangt u deze.
5. Een batterij verliest automatisch zijn lading wanneer deze lange tijd niet wordt gebruikt. Te vaak opladen of ontladen kan de levensduur van de batterij verkorten.

BATTERIJREPARATIE & ONDERHOUD

1. De batterij moet in een droge of geventileerde ruimte worden geplaatst met een omgevingstemperatuur van ongeveer 18-25°C.
2. Om de gebruiksduur van de batterij te verlengen, vermijdt u herhaaldelijk opladen of overmatig ontladen.
3. Wanneer de batterij lange tijd moet worden opgeslagen, laadt u de batterij eerst op. Dat wil zeggen, laad de batterij op tot ongeveer 50-60% van het volume en sla deze vervolgens goed op.
4. Als u het langer dan 1 maand niet gebruikt, wordt het ten zeerste aanbevolen om elke maand de batterijspanning te controleren om er zeker van te zijn dat de spanning niet minder dan 3V is. Anders doet u het door No. (3) te volgen.

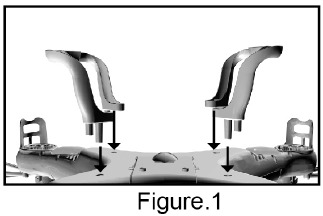

LANDINGSGESTEL & BLADBESCHERMINGSFRAME INSTALLEREN

1. Installeer de landingsgestellen aan de onderkant van de quadcopter.

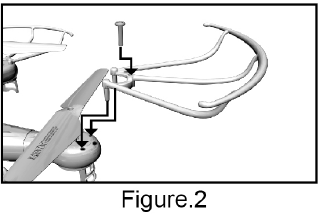

2. Installeer het bladbeschermingsframe op elke hoek en vergrendel de schroeven.


CONTROLLERMODI & INSTRUCTIES

De zender heeft twee ingebouwde modi, Mode 1 en Mode 2, in overeenstemming met het gebruikspatroon van verschillende klanten. Houd knop B ingedrukt naar rechts en schakel vervolgens de zender in om Mode 1 of Mode 2 te wijzigen.

MODE 1

Bedieningsrichting

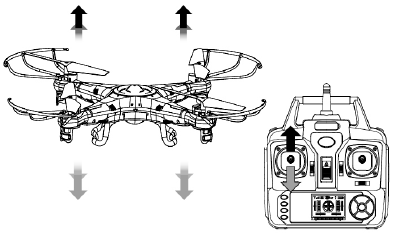

Omhoog en omlaag zweven
Duw de gashendel omhoog of omlaag, de quadcopter vliegt omhoog of omlaag.

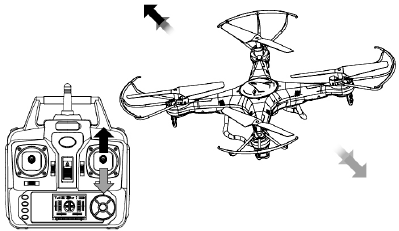

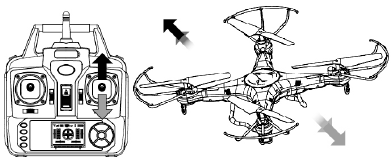

Vooruit en achteruit
Duw de richtinghendel omhoog of omlaag, de quadcopter vliegt vooruit of achteruit.

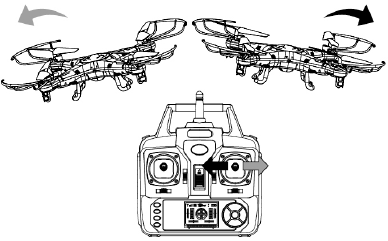

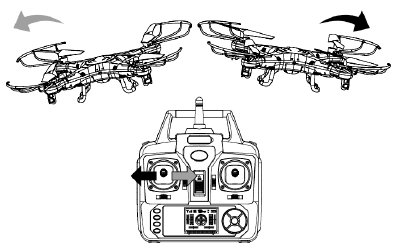

Links en rechts draaien
Trek de gashendel naar links of rechts, de quadcopter draait naar links of rechts.

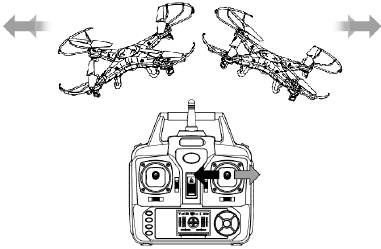

Zijwaarts vliegen
Trek de richtinghendel naar links of rechts, de quadcopter vliegt naar de linker- of rechterkant.

Fijnafstelling

Fijnafstelling vooruit/achteruit
Wanneer de quadcopter vooruit/achteruit blijft vliegen, kunt u dit corrigeren door de fijnafstelknop omlaag/omhoog te drukken.

Fijnafstelling zijwaarts vliegen
Wanneer de quadcopter naar de linker- of rechterkant blijft vliegen, kunt u dit corrigeren door op de fijnafstelknop rechts/links te drukken.

Fijnafstelling links/rechts draaien
Wanneer de quadcopter naar links/rechts blijft draaien, kunt u dit corrigeren door op de fijnafstelknop rechts/links te drukken.

MODE 2

Bedieningsrichting

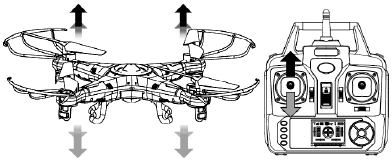

Omhoog en omlaag zweven
Duw de gashendel omhoog of omlaag, de quadcopter vliegt omhoog of omlaag.

Vooruit en achteruit
Duw de richtinghendel omhoog of omlaag, de quadcopter vliegt vooruit of achteruit.

Links en rechts draaien
Trek de richtinghendel naar links of rechts, de quadcopter draait naar links of rechts.

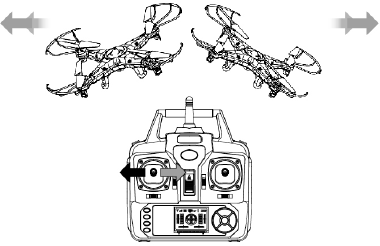

Zijwaarts vliegen
Trek de gashendel naar links of rechts, de quadcopter vliegt naar de linker- of rechterkant.

Fijnafstelling

Fijnafstelling vooruit/achteruit
Wanneer de quadcopter vooruit/achteruit blijft vliegen, kunt u dit corrigeren door de fijnafstelknop omlaag/omhoog te drukken.

Fijnafstelling zijwaarts vliegen
Wanneer de quadcopter naar de linker- of rechterkant blijft vliegen, kunt u dit corrigeren door op de fijnafstelknop rechts/links te drukken.

Fijnafstelling links/rechts draaien

INTRODUCTIE TOT QUADCOPTERFUNCTIES

Laagspanningsbeveiliging:
Wanneer de batterij van de quadcopter niet voldoende is, wordt de stroomtoevoer naar de rotors gestopt. Omdat het besturingssysteem van de quadcopter de batterij automatisch beschermt.
Overstroombeveiliging:
Wanneer het roterende blad van de quadcopter botst of vastloopt, stopt het besturingssysteem automatisch de stroomtoevoer naar de rotors. Stem vervolgens het signaal opnieuw af om te vliegen.
Herstartfunctie:
In het geval van vluchtstoornissen of zijwaartse vlucht, herstelt u de standaard fabrieksinstellingen met de volgende methoden:

1. Druk op de aan/uit-schakelaar om de zender in te schakelen.

2. Druk op de aan/uit-schakelaar om de quadcopter in te schakelen.

3. Wanneer de quadcopter-indicator snel naar langzaam knippert, duwt u de gashendel naar de hoogste stand en trekt u deze vervolgens terug naar de laagste stand. Vervolgens verandert de quadcopter-indicator van langzaam knipperen naar normaal oplichten.

4. Plaats de quadcopter in een horizontale positie en duw vervolgens de linker- en rechterhendel van de zender ongeveer 2-3 seconden naar de laagste rechterhoek, de indicator op de quadcopter verandert van normaal oplichten naar snel knipperen. Na 2-3 seconden verandert de indicator in normale lichten, dit betekent dat de quadcopter succesvol is herstart/gereset.


INSTRUCTIES VOOR 3D-EVERSION EN WERPVLUCHT

Als u vertrouwd bent met de basisbediening, kunt u een aantal geweldige en spannende trucs en stunts uitvoeren! Vlieg eerst het vliegtuig naar een hoogte van meer dan 3 meter, druk op de 3D Eversion-schakelaar aan de rechterachterkant van de zender en duw tegelijkertijd de rechter roer (in elke richting) om een flip van 360 graden te maken.

Tips: 3D-omkering gaat beter als er voldoende batterijvermogen is.

Dankzij de 6-assige gyroscoop kunt u de quadcopter gooien en de gashendel helemaal omhoog duwen, hij zal automatisch waterpas staan en soepel in de lucht zweven. Dit kan ook worden gedaan wanneer de quadcopter rolt.

CAMERA INSTALLEREN

1. Duw de camera in een opening op de batterijklep.

2. Open de batterijklep met de camera.

3. Draai de schroeven vast om de camera stevig te bevestigen.

4. Sluit de batterijklep met de camera en steek vervolgens de 3-pins stekker in de zijkant.


INSTRUCTIES VOOR FOTOGRAFIE/VIDEO

1. Methoden:
   1. Zorg ervoor dat de 3-pins stekker van de camera in de quadcopter is gestoken.
   2. Schakel de quadcopter in, de camera werkt normaal wanneer de RODE indicator verandert van knipperen naar groen en blijft branden. Als de RODE indicator gewoon oplicht en seconden later uitgaat, betekent dit dat de SD-kaart zich niet in de camera bevindt. Plaats de SD-kaart, dan gaat de indicator GROEN branden.
2. Leer foto's en video's maken:
   1. Schakel de zender in en trek de linkerhendel omhoog en omlaag om het signaal tussen quadcopter en zender te verbinden.

   2. Foto maken: zorg ervoor dat de camera normaal werkt, wanneer u de knop "C" (C) omhoog duwt, maakt de camera een foto na een pieptoon van de zender en de GROENE indicator op de camera wordt ROOD en knippert op tijd.
   3. Video opnemen: zorg ervoor dat de camera normaal werkt, wanneer u de knop "C" (C) omlaag trekt, begint de camera video op te nemen na een pieptoon van de zender en de GROENE indicator op de camera verandert in ROOD en blijft vervolgens knipperen. Druk de knop "C" (C) nogmaals lichtjes in, een andere pieptoon van de zender betekent dat de video is gestopt en het RODE knipperende lampje op de camera wordt GROEN en blijft branden.

PROBLEEMOPLOSSING

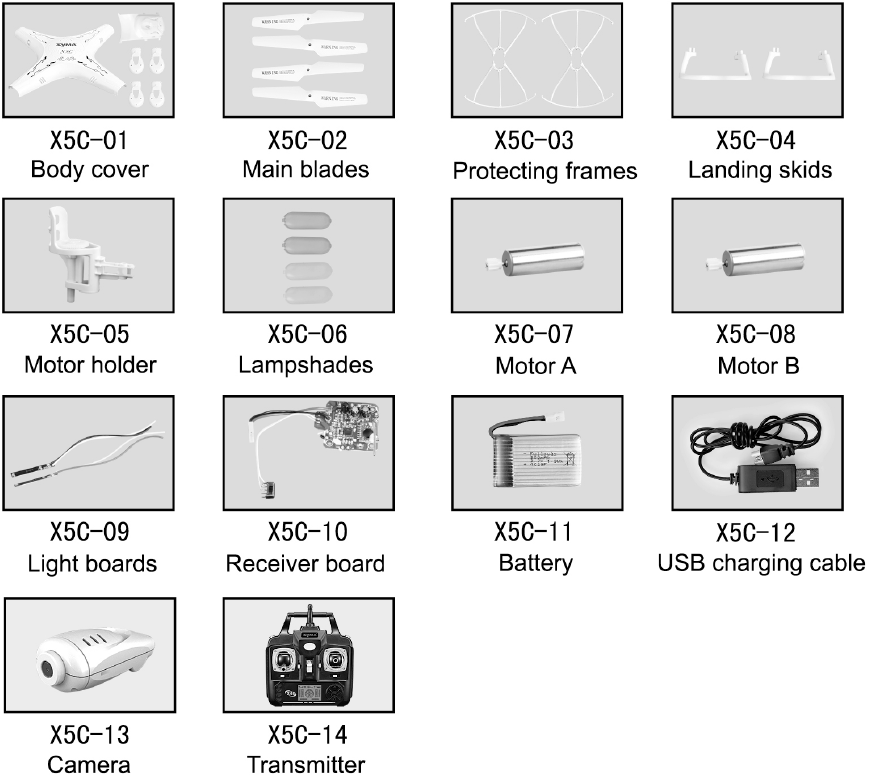

RESERVEONDERDELEN

Alle onderstaande reserveonderdelen kunnen worden gekocht bij de lokale distributeur.

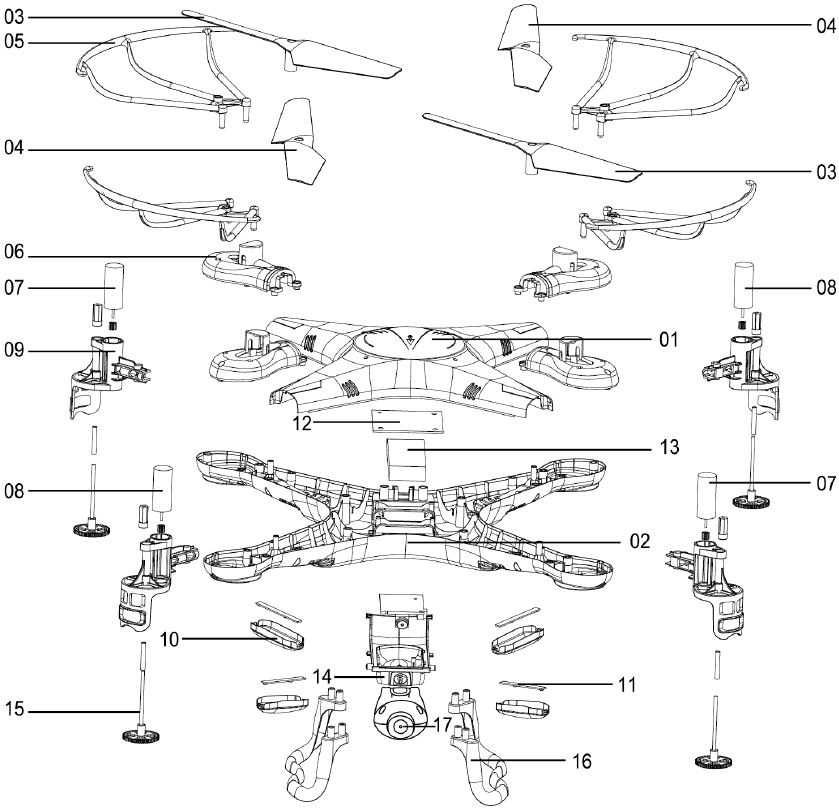

AFBRAAK & DIAGRAM

BELANGRIJKSTE PARAMETER

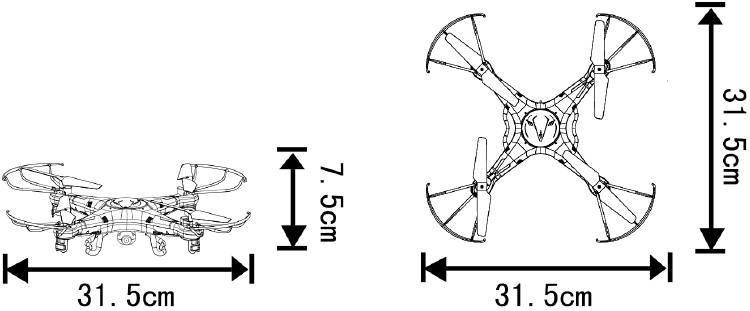

Lichaamslengte: 31,5 cm
Lichaamsbreedte: 31,5 cm
Lichaam hoog: 7,5 cm
Hoofdmotorcode: Ø 7
Batterij: 3,7 V 500 mAh Li-poly

BELANGRIJKE INSTRUCTIE

1. Dit product is geen speelgoed, maar een precisieapparaat dat mechanica en elektronica integreert met expertise op het gebied van aerodynamica en hoogfrequente transmissie. Het moet correct worden geassembleerd en gedebugd om te voorkomen dat er een ongeluk gebeurt. De producteigenaar dient het op een veilige manier te bedienen of te besturen. Houd er rekening mee dat we geen enkele verantwoordelijkheid nemen voor een verkeerde bediening, aangezien dit kan leiden tot ernstig letsel of verlies van eigendommen en we het bedieningsproces niet kunnen controleren gedurende de tijd dat de gebruiker dit product assembleert of gebruikt.
2. Dit product is geschikt voor gebruik door mensen met bedieningservaring in vliegende modellen of een leeftijd van minimaal 14 jaar.
3. Het vliegterrein dat we nodig hebben, moet het plaatselijke veld zijn en legaal zijn voor vliegen met afstandsbediening.
4. Zodra dit product is verkocht, zijn wij niet verantwoordelijk voor enige veiligheidsverantwoordelijkheid gedurende de tijd dat de gebruiker dit product bedient, gebruikt of bestuurt.
5. Als er zich een probleem voordoet tijdens het gebruik, de bediening of de reparatie, neem dan contact op met onze verkoopagent voor meer informatie. De door ons geautoriseerde verkoopagent zal u voorzien van technische ondersteuning en after-sales service.
6. De geschikte temperatuur voor de vlucht van de producten is van min tien graden tot veertig graden Celsius.

VEILIGHEID & VOORZORGSMAATREGELEN

Dit R/C vliegmodel is een zeer gevaarlijk product. Zorg ervoor dat het ver uit de buurt van de menigte wordt gevlogen. Besteed ook meer aandacht aan verschijnselen zoals onjuiste montage of beschadigd model of onjuiste aansluiting van elektronische besturingsapparatuur. Let ook op de vliegveiligheid tijdens het bedienen en weet meer over het ongeluk dat kan gebeuren als gevolg van uw eigen nalatigheid.

1. Houd het uit de buurt van de barrière of menigte.
2. Houd het uit de buurt van de vochtige omgeving.
3. Gebruik dit product correct en vermijd bediening op eigen houtje.
4. Houd het uit de buurt van het snel roterende onderdeel en de warmtebron.
5. Houd u aan de volgorde van AAN/UIT schakelen. Zoals de onderstaande afbeelding laat zien, kan een onjuiste volgorde van AAN/UIT schakelen ertoe leiden dat dit product uit de hand loopt en uw eigen veiligheid of die van anderen beïnvloedt. Vorm een goede gewoonte om dit product correct in of uit te schakelen.
