ACU-RITE PRO+ 06014 (06014RM) - Handleiding 5-in-1 weersensor

Inhoud van de verpakking

1. 5-in-1 PRO+ weersensor
2. Montagemateriaal
3. Montagebeugel voor sensor
4. Handleiding

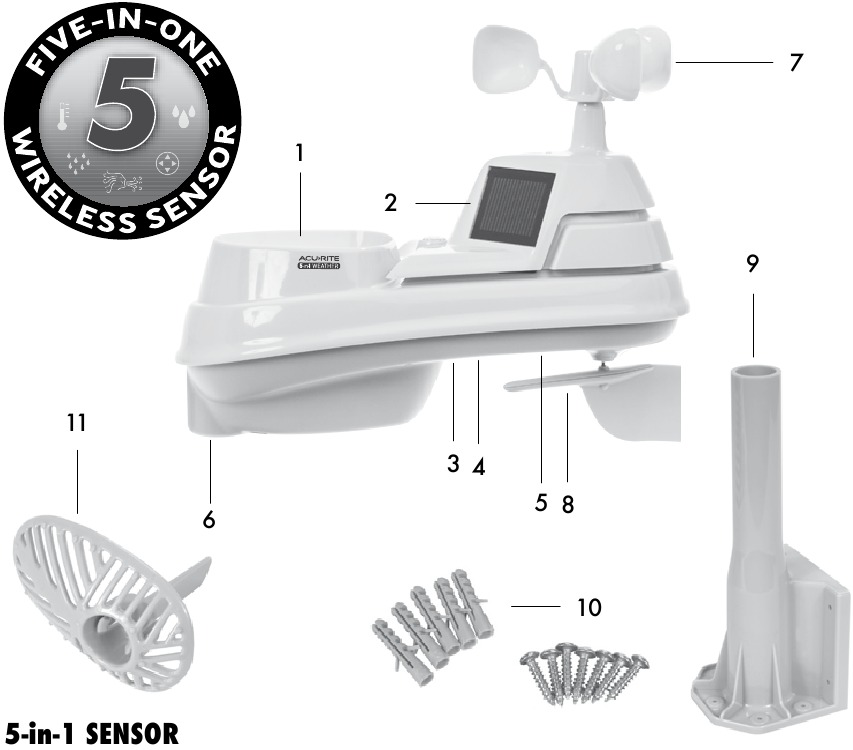

Kenmerken en voordelen

5-in-1 SENSOR

1. Regenvalopvangtrechter
2. Zonnecelpaneel
   Zet zonlicht om in stroom om de interne aanzuigventilator aan te drijven.
   Interne aanzuigventilator (niet afgebeeld)
   Zuigt omgevingslucht in de sensor om de opwarming door zonnestraling te verminderen, wat resulteert in een nauwkeurigere temperatuurmeting.
3. A-B-C-schakelaar
   ID-code die overeen moet komen met de A-B-C-schakelaar van het display om ervoor te zorgen dat de eenheden synchroniseren.
4. Batterijcompartiment
5. Temperatuur- en vochtigheidssensoren (intern)
6. Montagepunt
7. Windsnelheidsmeter
8. Windrichtingvaan
9. Montagebeugel
10. Montagemateriaal
    Bevat 5 ankers en de volgende schroeven:

11. Vuilfilter
    Vooraf geïnstalleerd om te voorkomen dat vuil in de regenmeter komt.

INSTALLATIE

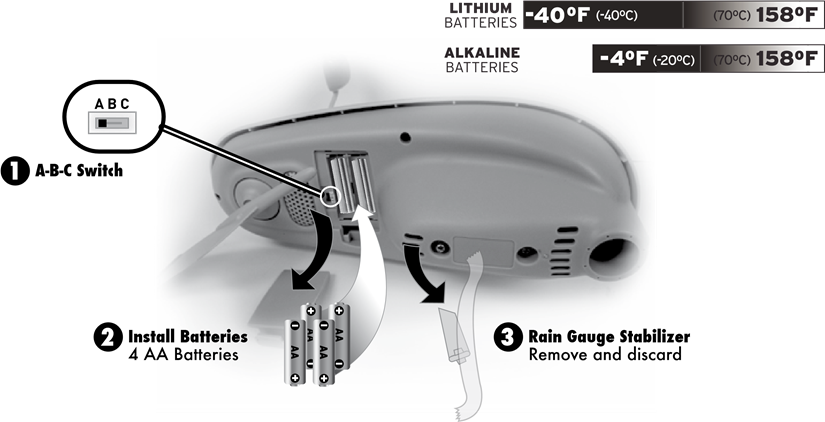

5-in-1 sensor installatie

1. Stel de A-B-C-schakelaar in
   Zoek de A-B-C-schakelaar in het batterijcompartiment. Stel de A-B-C-schakelaar in op A, B of C. U moet dezelfde letter kiezen voor zowel de sensor als de bijbehorende eenheid (niet inbegrepen) om de eenheden te synchroniseren.
2. Batterijen plaatsen of vervangen
   Er MOETEN batterijen worden geplaatst om dit product te kunnen gebruiken. AcuRite raadt hoogwaardige alkaline- of lithiumbatterijen aan voor de beste productprestaties. Heavy-duty batterijen of oplaadbare batterijen worden niet aanbevolen.
   De 5-in-1 sensor heeft lithiumbatterijen nodig bij lage temperaturen. Koude temperaturen kunnen ervoor zorgen dat alkalinebatterijen niet goed werken. Gebruik lithiumbatterijen in de 5-in-1 sensor voor temperaturen onder -4ºF / -20ºC.
3. Regenmeterstabilisator verwijderen
   Zoek en verwijder de regenmeterstabilisator (plastic lipje) die aan de onderkant van de sensor is vastgeplakt. De regenmeter werkt pas als deze is verwijderd.

Plaatsing voor maximale nauwkeurigheid

AcuRite-sensoren zijn gevoelig voor de omringende omgevingsomstandigheden. De juiste plaatsing van zowel het display als de sensor is cruciaal voor de nauwkeurigheid en prestaties van dit product.

5-in-1 sensorplaatsing

De 5-in-1 sensor is ontworpen om het hele jaar door buiten te blijven staan. Kies een open locatie zonder obstakels boven of rond de sensor voor de meest nauwkeurige metingen.

Belangrijke richtlijnen voor plaatsing

Display en sensor moeten zich binnen 100 meter van elkaar bevinden.

MAXIMALISEER DRAADLOOS BEREIK

Plaats eenheden uit de buurt van grote metalen voorwerpen, dikke muren, metalen oppervlakken of andere objecten die de draadloze communicatie kunnen beperken.

VOORKOM DRAADLOZE STORING

Plaats eenheden op minstens 0,9 m afstand van elektronische apparaten (tv, computer, magnetron, radio, enz.).

PLAATS UIT DE BUURT VAN WARMTEBRONNEN

Plaats de sensor uit de buurt van verwarmingstoestellen, airconditioners, schoorstenen, afvoeropeningen, asfalt en beton (oppervlakken die warmte uitstralen).

PLAATS UIT DE BUURT VAN VOCHTBRONNEN

Vermijd het installeren van de sensor in de buurt van zwembaden, spa's of andere watermassa's. Waterbronnen kunnen de nauwkeurigheid van de luchtvochtigheid beïnvloeden.

PLAATS UIT DE BUURT VAN SPROEIKOPPEN

Installeer de sensor NIET op een plaats waar hij wordt besproeid door een sproeisysteem. Hierdoor kan er water in de sensor komen.

PLAATS UIT DE BUURT VAN WIND- EN REGENOBSTRUCTIES

Monteer de sensor NIET met obstakels eromheen. Overweeg een locatie die een wijd open gebied is, met weinig structuren eromheen om een nauwkeurige windmeting te garanderen.

Bekijk video:

Bezoek ons online om installatiefoto's en -video's te bekijken, of lees meer over de AcuRite-technologie: www.AcuRite.com/5in1

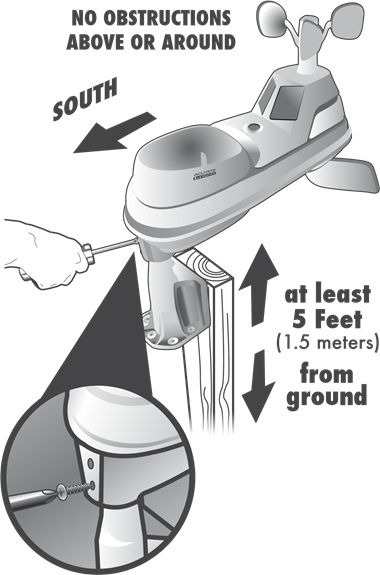

Installatierichtlijnen voor de 5-in-1 sensor

INSTALLATIEHOOGTE

Monteer de sensor op een minimale hoogte van 1,5 meter boven de grond, in een open ruimte. Hoger is beter voor windmetingen - de National Weather Service adviseert 10 meter hoog!

MONTAGEOPTIES

De meegeleverde montagebeugel is ontworpen om rechtstreeks op houten palen of oppervlakken van 2"x 4" of groter te schroeven. De sensor kan ook rechtstreeks op een stalen pijp van 3/4" worden gemonteerd (verkrijgbaar bij bouwmarkten en woonwinkels).

ZONNECELLENINSTALLATIE

Installeer de sensor met de zonnecel naar het ZUIDEN gericht. Dit zorgt ervoor dat de cel zoveel mogelijk zon ontvangt en de windrichting bepaalt.

5-in-1 sensor installatie

1. Bevestig de montagevoet (meegeleverd) aan een paal of staander (niet meegeleverd) met behulp van de 4 langere schroeven in de hardwarezak.
2. Steek de montagevoet in het gat aan de onderkant van de sensor.
3. Zorg ervoor dat de pijlen op de bovenkant van de sensor in de juiste richting wijzen en dat de waterpas gecentreerd is. De zonnecel moet naar het zuiden gericht zijn om de windrichting correct te oriënteren.
4. Bevestig de sensor in de montagevoet met behulp van de 2 kortere schroeven in de hardwarezak.

De 5-in-1 sensor is nu klaar voor gebruik.

Basisinrichting is voltooid

De 5-in-1 sensor synchroniseert nu met het display. Het kan enkele minuten duren voordat de synchronisatie is voltooid. Als beide of een van de eenheden niet goed lijkt te werken, raadpleeg dan het gedeelte over probleemoplossing.

De regenmeter kalibreren

De regenmeter op de 5-in-1 sensor kan worden gekalibreerd om de nauwkeurigheid te verbeteren.

Benodigdheden: 5-in-1 sensor, bijbehorende eenheid, plastic beker, speld, schroevendraaier

1. Zorg er eerst voor dat de 5-in-1 sensor perfect waterpas staat met behulp van de ingebouwde waterpas.
2. Gebruik een compatibele bijbehorende eenheid of AcuRite-software om tijdens de kalibratie te controleren.
3. Maak een gaatje met een speld in de bodem van een plastic beker. Houd de beker boven de regenmeter en vul hem met precies 1 kopje (240 ml) water, zodat het water in de regenmeter kan druppelen. U zou moeten horen dat de interne emmers kantelen en water door de regenmeter zien lopen.
4. Enkele seconden na elke emmerbeweging geeft de bijbehorende eenheid de regenval weer in stappen van ongeveer 0,01" of meer.
5. Het zou meer dan 20 minuten moeten duren voordat de beker met water leeg is; een kortere periode zal resulteren in een onnauwkeurige kalibratie. Probeer een normale, gestage regenval te simuleren. Wanneer de beker leeg is, zou de bijbehorende eenheid 1,06" moeten registreren.

Tips

• Er zouden bijna evenveel waterdruppels (ongeveer 25 waterdruppels) tussen de emmerbewegingen moeten zitten. Zo niet, pas dan de kalibratieschroeven aan de onderkant van de 5-in-1 sensor aan totdat een gelijk aantal waterdruppels de emmers kantelen.

Aanpassing

Als de regenmeter niet in de buurt van 1,06" registreert, maak dan een GELIJKE aanpassing aan de twee kalibratieschroeven aan de onderkant van de 5-in-1 sensor. Door de schroeven met de klok mee te draaien, neemt de regenval toe; tegen de klok in vermindert de regenval.

• Om de regenvalwaarde met 2% aan te passen, draait u beide schroeven 1/8 slag.
• Om de regenvalwaarde met 4% aan te passen, draait u beide schroeven 1/4 slag.
• Om de regenvalwaarde met 8% aan te passen, draait u beide schroeven 1/2 slag.

Bekijk de video op www.AcuRite.com/5in1

Specificaties

Klantenondersteuning

De klantenondersteuning van AcuRite streeft ernaar u de beste service in zijn klasse te bieden.
Voor hulp, houd het modelnummer van dit product bij de hand en neem op een van de volgende manieren contact met ons op: (877) 221-1252

Bezoek ons op www.AcuRite.com

• Installatievideo's
• Vervangende onderdelen
• Ondersteuningsforum voor gebruikers
• Handleidingen
• Registreer uw product
• Dien feedback en ideeën in

PRODUCTREGISTRATIE
Registreer u online om 1 jaar garantie te ontvangen
www.AcuRite.com

Vragen?
Neem contact op met de klantenservice op (877) 221-1252
of bezoek www.AcuRite.com.
