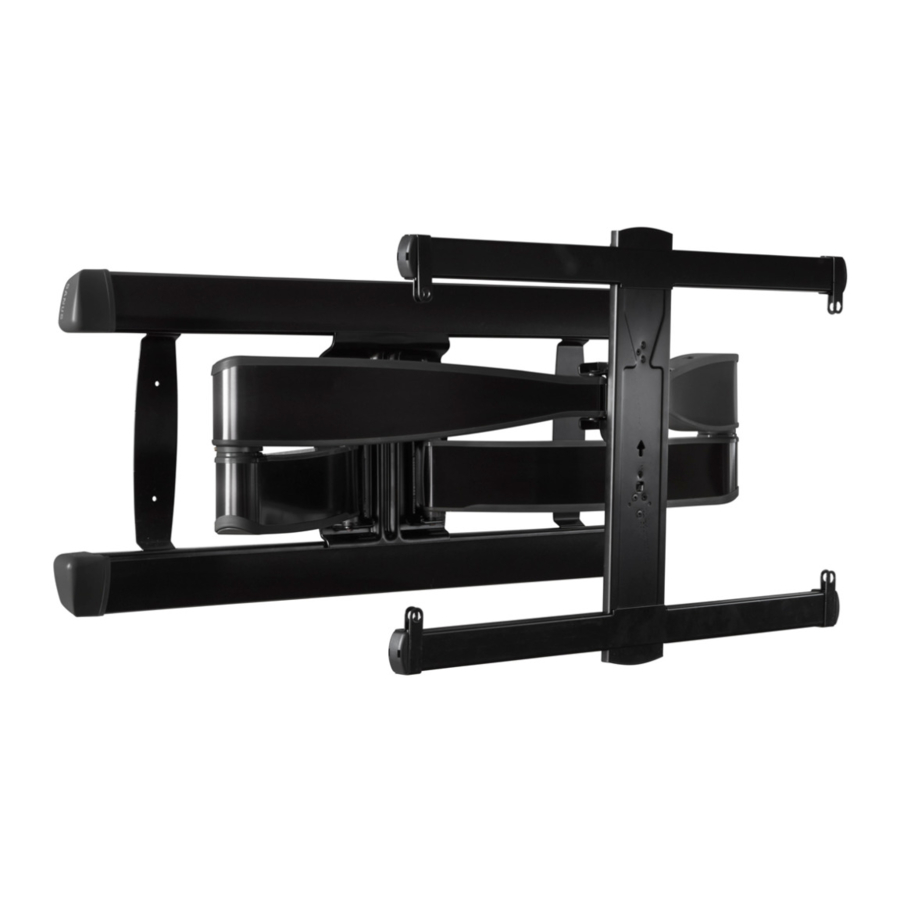

LEGRAND SANUS VLF728 - TV Mount handleiding

WIJ ZIJN HIER OM U TE HELPEN

Wilt u een video bekijken die laat zien hoe eenvoudig dit doe-het-zelfproject zal zijn?

Bekijk het nu op: SANUS.com/3079

Doe het de eerste keer goed. HeightFinder™ laat u zien waar u moet boren.

Bekijk het op: SANUS.com/1172

Onze live, in de VS gevestigde installatie-experts staan klaar om u te helpen.

Bel ons op: VS: +1 (800) 359-5520

Of chat op: SANUS.com/chatSP

Voordat u begint

Verwijder de voet van uw tv - indien bevestigd.

Installeer alle accessoires die u mogelijk hebt aangeschaft - als ze vereisen dat de tv van de muur wordt verwijderd voor montage. De tv is verwijderbaar voor toekomstige aankoop van accessoires.

Bescherm de voorkant van uw tv wanneer u deze neerlegt voor installatie.

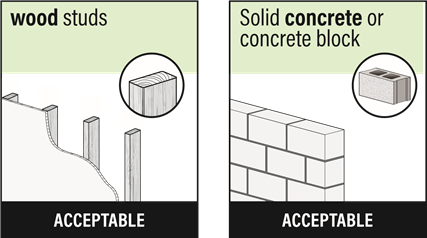

Muurconstructie

Installeer ALLEEN op deze acceptabele muurtypes.

Onzeker
Bel de klantenservice +1 (800) 359-5520

NIET installeren in alleen gipsplaat

Alleen gipsplaat kan het gewicht van uw tv NIET dragen.

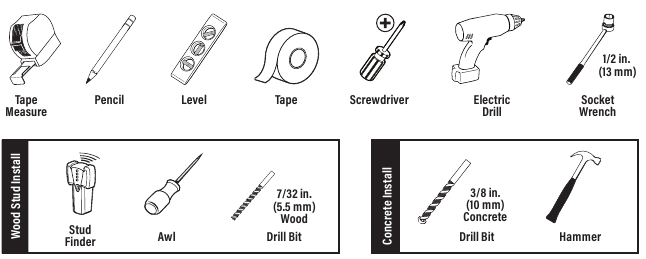

Benodigde gereedschappen

STAP 1
Tv-beugel aan tv bevestigen

Dit product bevat kleine onderdelen die bij inslikken verstikkingsgevaar kunnen opleveren. Controleer voordat u met de montage begint of alle onderdelen zijn meegeleverd en onbeschadigd zijn. Als er onderdelen ontbreken of beschadigd zijn, breng het beschadigde artikel niet terug naar uw dealer; neem contact op met de klantenservice. Gebruik nooit beschadigde onderdelen!

OPMERKING: niet alle meegeleverde hardware zal worden gebruikt.

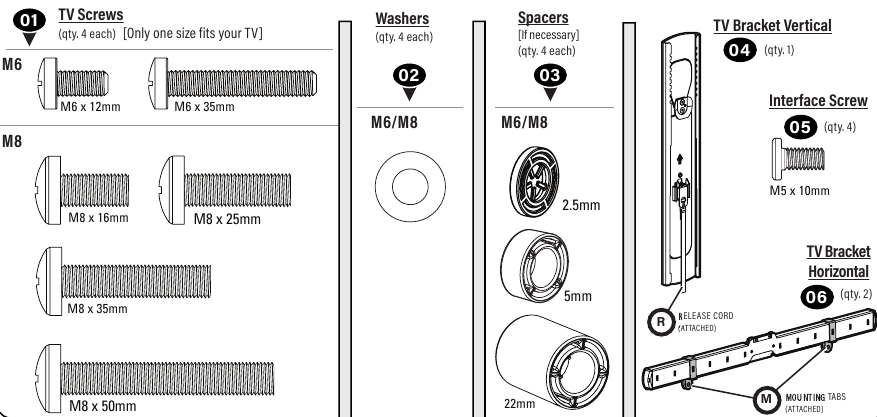

STAP 1 Onderdelen en hardware

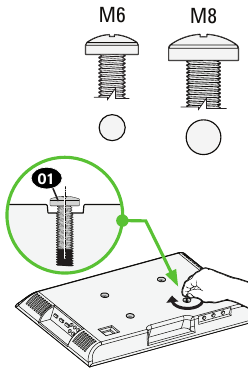

1. Selecteer de diameter van de tv-schroef
   Slechts één schroefmaat past op uw tv.


Als uw tv afstandhouders of muurmontageadapters bevat, zie Probleemoplossing.

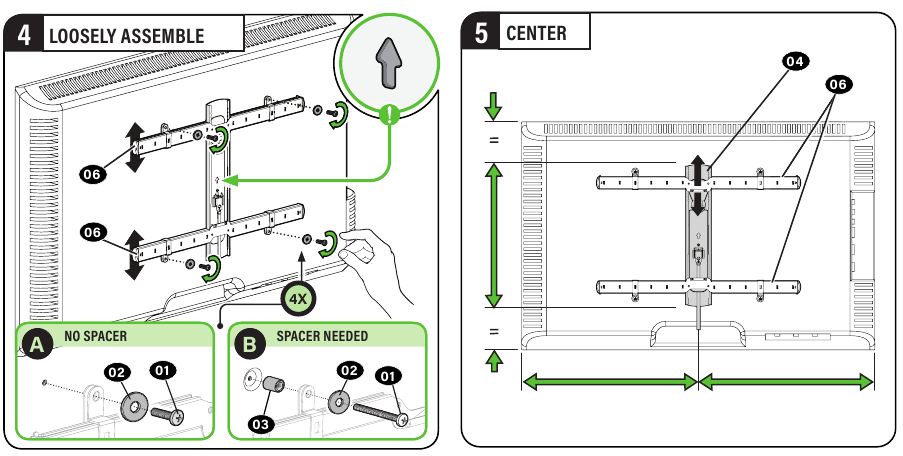

2. Selecteer de lengte van de tv-schroef en de afstandhouders

1. GEEN AFSTANDHOUDER

• Tv met platte achterkant
  [Tv-beugels liggen plat op uw tv]

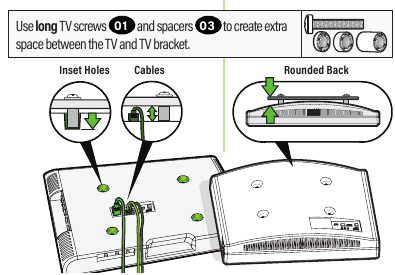

2. AFSTANDHOUDER NODIG

• Tv met platte achterkant met extra ruimte nodig [voor diepe verzonken gaten of kabelinterferentie]

• Afgeronde of onregelmatige achterkant van de tv [Tv-beugels rusten NIET plat op uw tv]


Controleer of de schroef voldoende ingrijpt met uw schroef 01, sluitring 02, afstandhouder 03 combinatie EN tv-beugel 06.

• Te kort houdt uw tv niet vast.
• Te lang beschadigt uw tv.

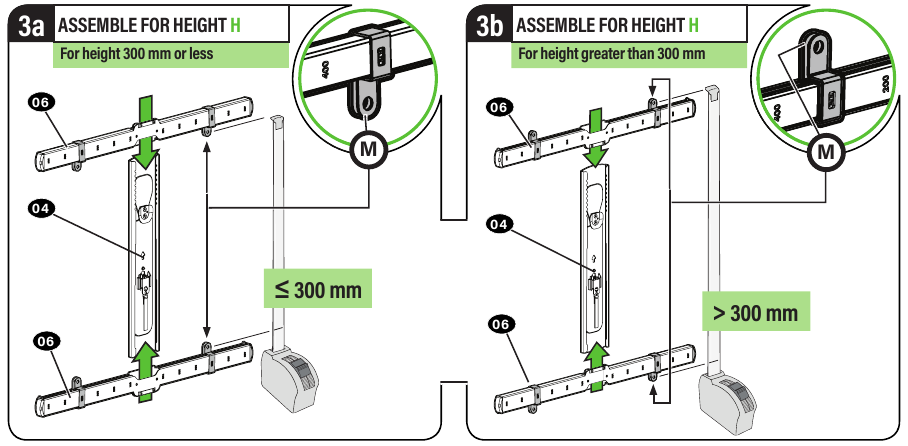

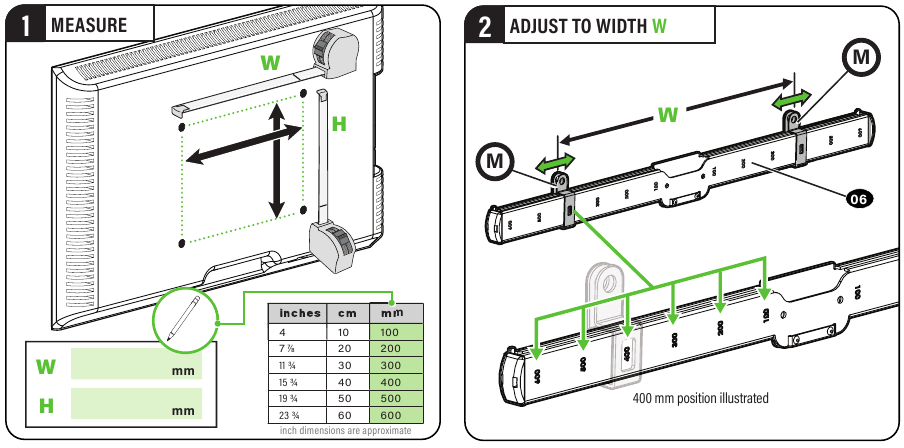

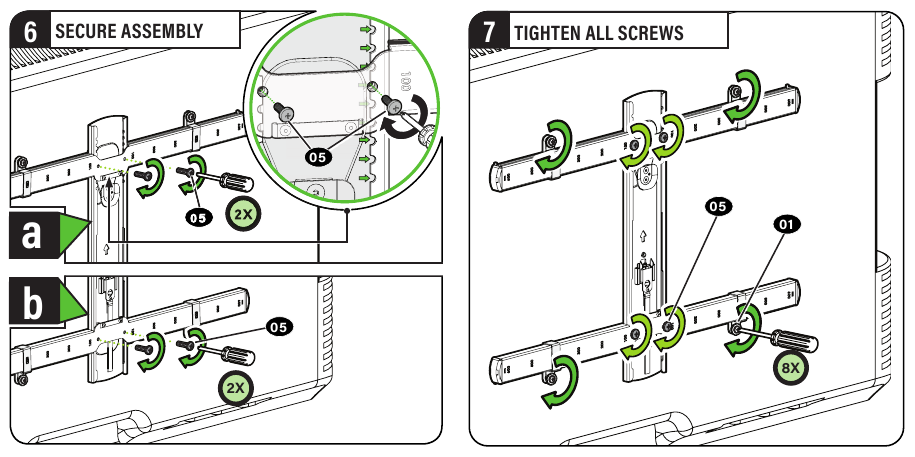

3. Tv-beugels aan uw tv bevestigen





STAP 2
Muurplaat aan muur bevestigen

Dit product bevat kleine onderdelen die bij inslikken verstikkingsgevaar kunnen opleveren. Controleer voordat u met de montage begint of alle onderdelen zijn meegeleverd en onbeschadigd zijn. Als er onderdelen ontbreken of beschadigd zijn, breng het beschadigde artikel niet terug naar uw dealer; neem contact op met de klantenservice. Gebruik nooit beschadigde onderdelen!

OPMERKING: Niet alle meegeleverde hardware zal worden gebruikt.

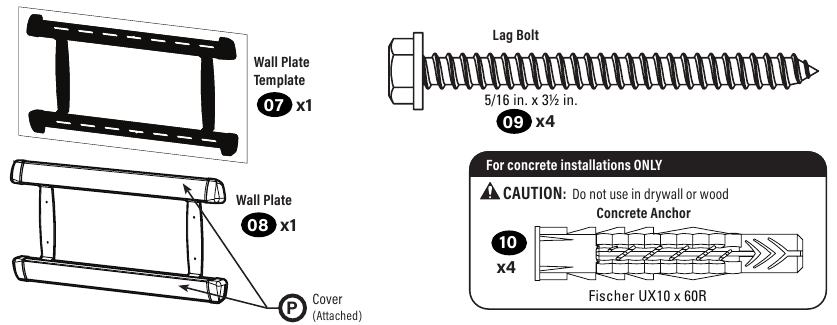

Onderdelen en hardware voor STAP 2

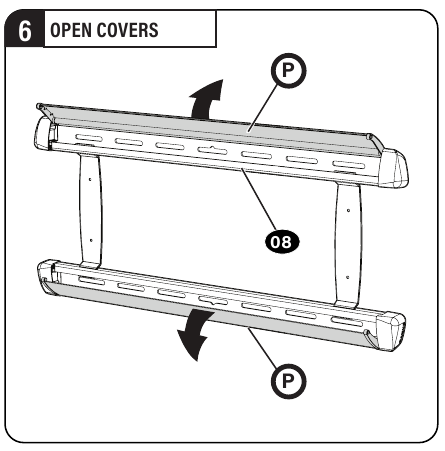

STAP 2A Muurplaat bevestigen

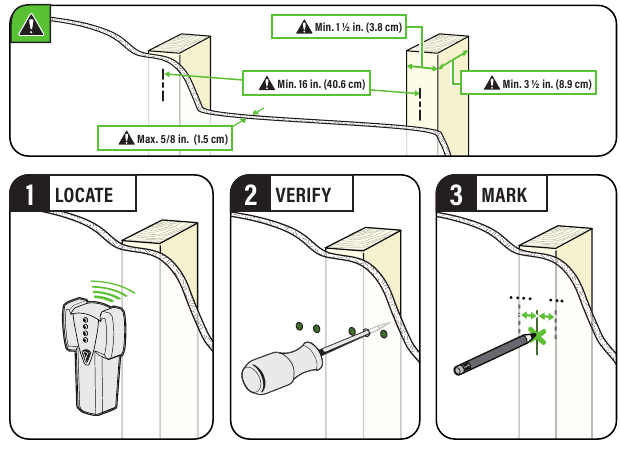

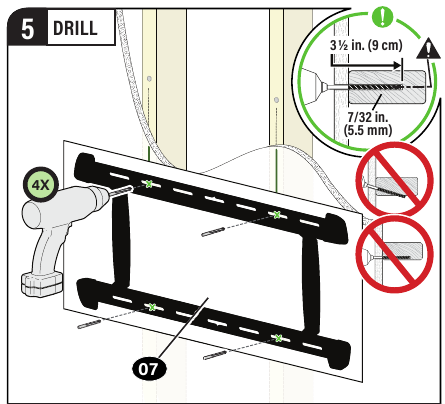

Installatie in houten stijlen

: Vermijd potentieel persoonlijk letsel of schade aan eigendommen!

• Gipsplaat die de muur bedekt, mag niet meer dan 5/8 inch (1,5 cm) zijn
• Minimale afmeting houten stijl: nominale 2 x 4 inch (5,1 x 10,2 cm) werkelijke 1 ½ x 3 ½ inch (3,8 x 8,9 cm)
• Minimale horizontale ruimte tussen bevestigingsmiddelen: 16 inch (40,6 cm)
• Stijlcentra moeten worden geverifieerd

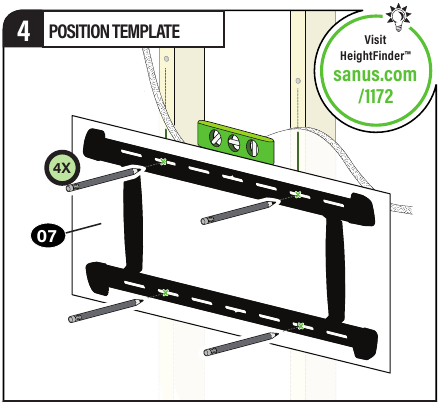

TIP: Om uw precieze locatie van de muurplaat te berekenen, bekijk onze HeightFinder op sanus.com [www.sanus.com/1172].

Zorg ervoor dat u in het MIDDEN van de stijl boort.

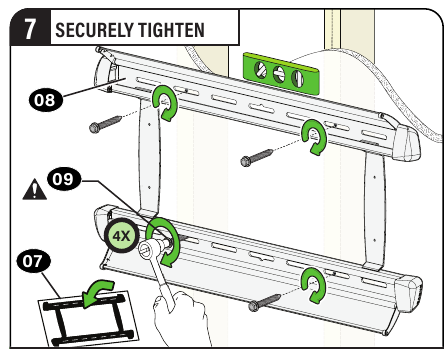

Vermijd potentieel persoonlijk letsel of schade aan eigendommen! Alle vier de houtdraadbouten 09 MOETEN stevig worden vastgedraaid om ongewenste beweging van de muurplaat 08 te voorkomen. Zorg ervoor dat de muurplaat stevig aan de muur is bevestigd voordat u verdergaat met de volgende stap.

STAP 2B Muurplaat bevestigen

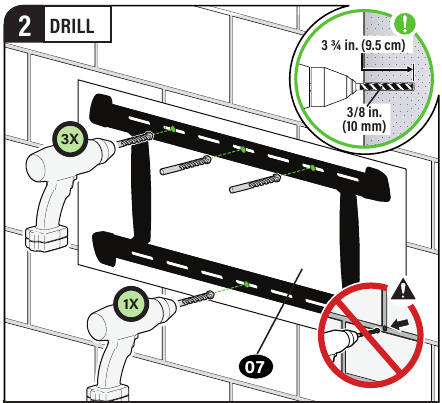

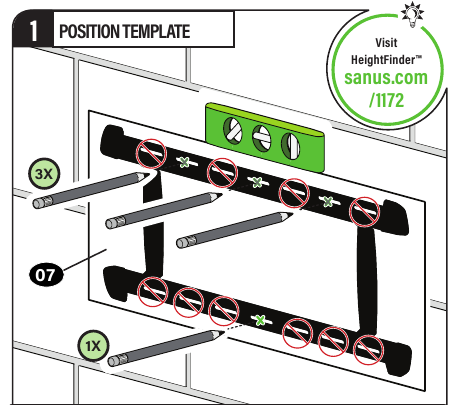

Installatie in massief beton of betonblokken

Vermijd potentieel persoonlijk letsel of schade aan eigendommen!

• Monteer de muurplaat 08 direct op het betonnen oppervlak
• Minimale dikte massief beton: 8 inch (20,3 cm)
• Minimale afmeting betonblok: 8 x 8 x 16 inch (20,3 x 20,3 x 40,6 cm)
• Voor betontoepassingen moet arm 11 (STAP 3) gecentreerd blijven (horizontaal) in muurplaat 08. Houd hier rekening mee bij het selecteren van de locatie van de muurplaat

Vermijd potentieel persoonlijk letsel of schade aan eigendommen!

Installeer houtdraadbouten in de sleuven ZOALS AFGEBEELD.
Drie (3) houtdraadbouten aan de bovenkant.
Eén (1) houtdraadbout aan de onderkant.

TIP: Om uw precieze locatie van de muurplaat te berekenen, bekijk onze HeightFinder op sanus.com [www.sanus.com/1172].

Boor nooit in de mortel tussen blokken.

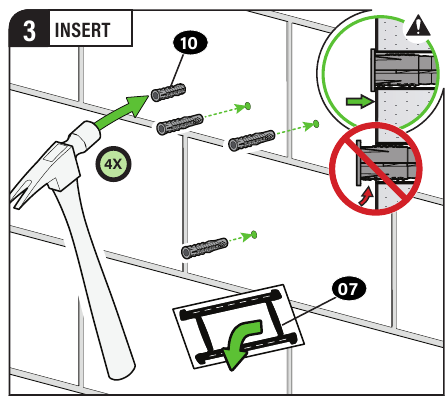

Zorg ervoor dat de ankers 10 gelijk liggen met het betonnen oppervlak.

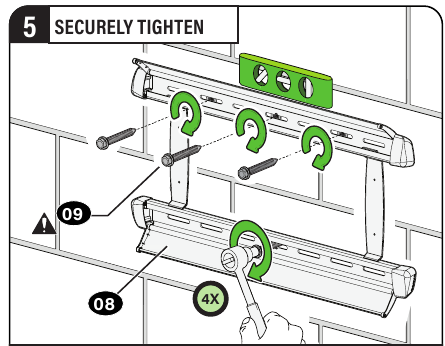

Vermijd potentieel persoonlijk letsel of schade aan eigendommen! Alle vier de houtdraadbouten 09 MOETEN stevig worden vastgedraaid om ongewenste beweging van de muurplaat 08 te voorkomen. Zorg ervoor dat de muurplaat stevig aan de muur is bevestigd voordat u verdergaat met de volgende stap.

STAP 3
Tv aan muurplaat bevestigen

Controleer voordat u met de montage begint of dit onderdeel onbeschadigd is. Als het beschadigd is, breng het beschadigde artikel niet terug naar uw dealer; neem contact op met de klantenservice. Gebruik nooit beschadigde onderdelen!

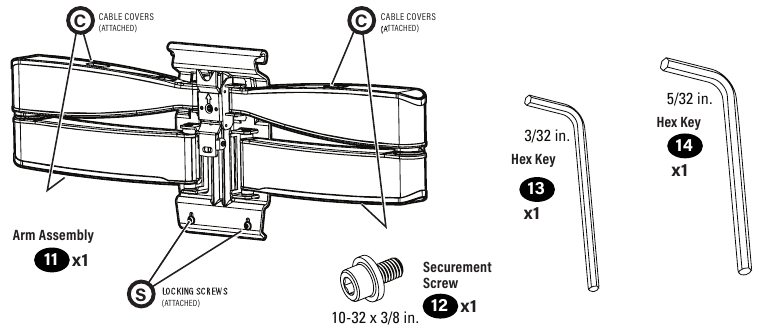

Onderdelen en hardware voor STAP 3

1. Arm aan muurplaat bevestigen


OPMERKING: Voor HOUTEN STIJLTOEPASSINGEN kan de arm 11 overal langs de muurplaat 08 worden geschoven voor een optimale positionering van uw tv.

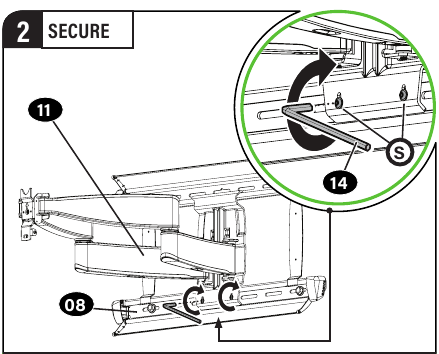

Vermijd potentieel persoonlijk letsel of schade aan eigendommen! Zorg er altijd voor dat beide borgschroeven S zijn vastgedraaid, zodat de arm 11 stevig aan de muurplaat 08 is bevestigd.

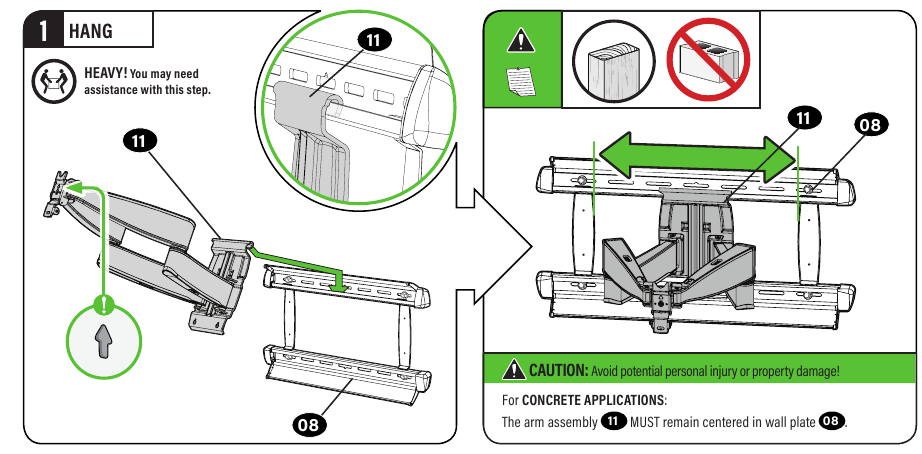

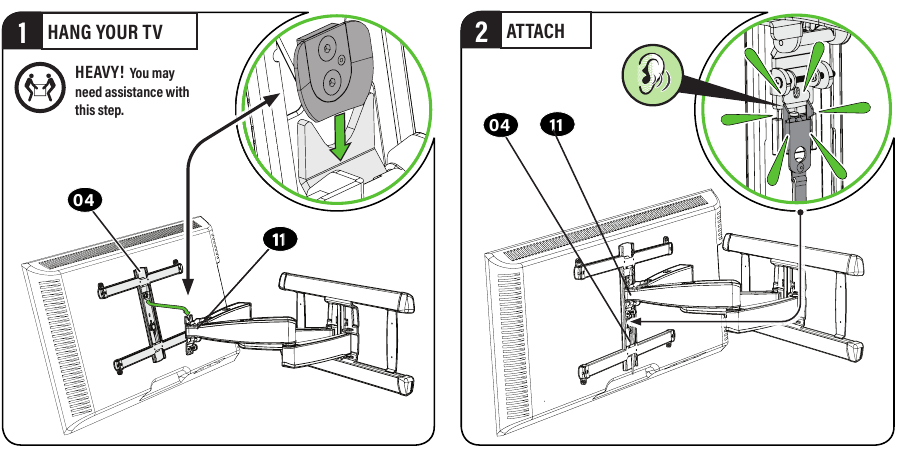

2. Tv aan arm hangen

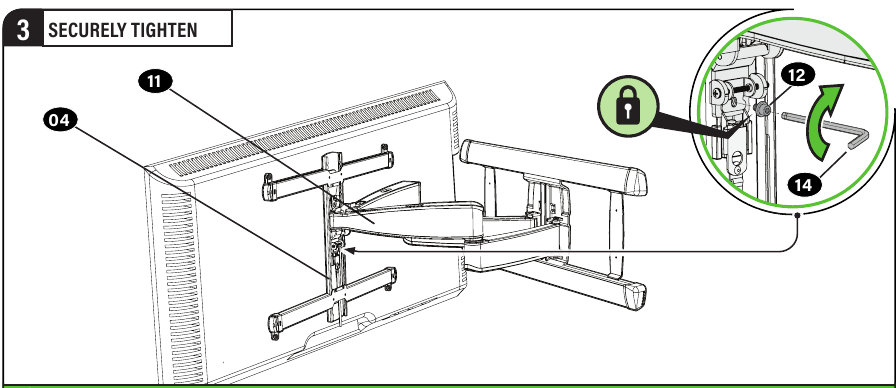

Vermijd potentieel persoonlijk letsel of schade aan eigendommen! Zorg er altijd voor dat uw bevestigingsschroef 12 is vastgedraaid, zodat de tv stevig aan de arm 11 is bevestigd.

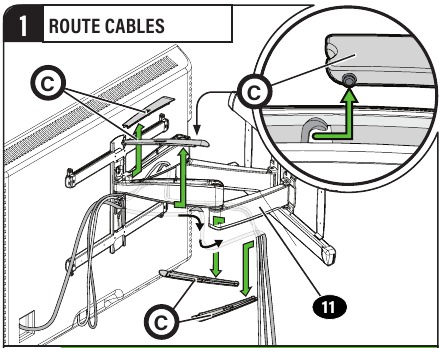

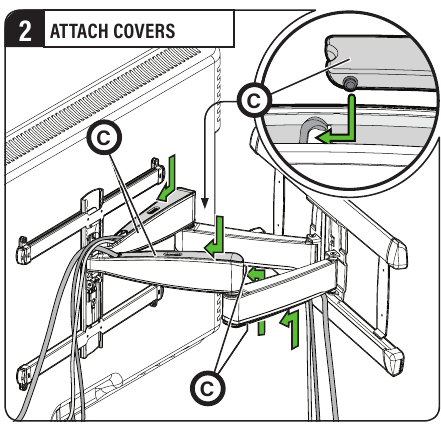

Kabels beheren

Trek arm 11 volledig uit om voldoende speling te laten en te voorkomen dat de kabels worden uitgerekt wanneer de armen worden verplaatst.

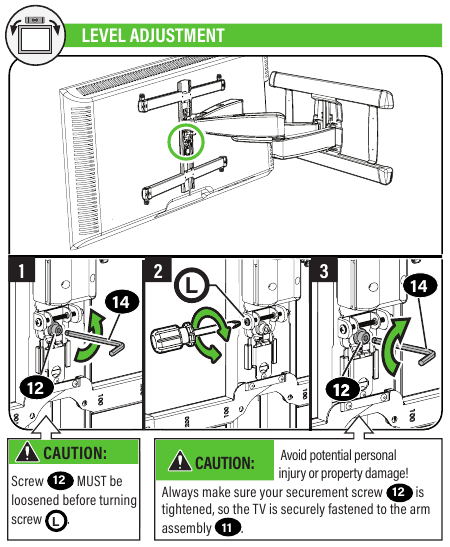

Aanpassingen

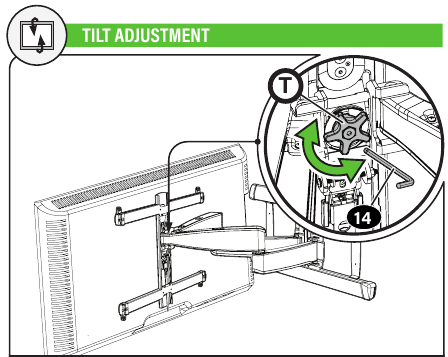

OPMERKING: Als u niet van plan bent de kanteling aan te passen voor verschillende kijklocaties, kunt u de kantelspanningsknop T aandraaien om ongewenste bewegingen te voorkomen. Gebruik indien nodig inbussleutel 14 om steviger aan te draaien. Uw tv moet gemakkelijk verstelbaar zijn wanneer deze wordt verplaatst en vervolgens op zijn plaats blijven.

Uw tv moet gemakkelijk verstelbaar zijn wanneer deze wordt verplaatst en vervolgens op zijn plaats blijven. Pas de kantelspanningsknop aan Pas de kantelspanningsknop aan T als uw tv van nature naar boven of naar beneden kantelt.

Vermijd mogelijk persoonlijk letsel of schade aan eigendommen!

TIP: verwijder GEEN schroeven E , draai alleen genoeg voor een kleine aanpassing.

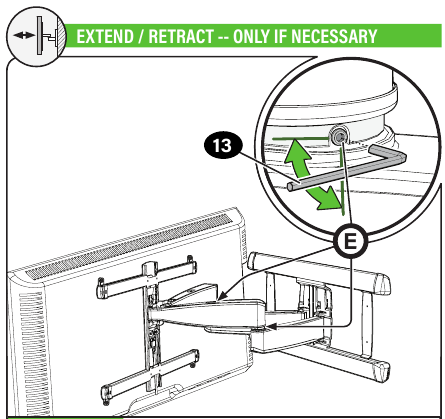

ALLEEN indien nodig, de verleng-/intrekarmspanning aanpassen met schroef E inbussleutel 13.

ZIJWAARTSE TV-VERSCHUIVING

ZWAAR! Mogelijk hebt u hulp nodig bij deze stap.

Vermijd mogelijk letsel of schade aan eigendommen!
Pas de armpositie NIET vanuit het midden aan voor betontoepassingen.

Arm 11 MOET gecentreerd blijven in de wandplaat 08 voor alle beton toepassingen!

Alleen voor toepassingen met houten stijlenALLEEN:

1. Verwijder de tv.

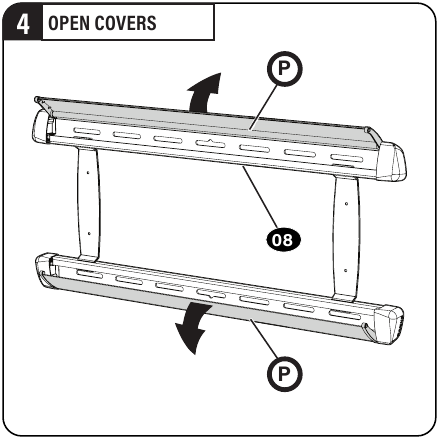

2. Open de afdekstrips P .

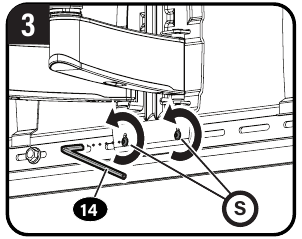

3. Maak de borgschroeven S los, maar verwijder ze niet.

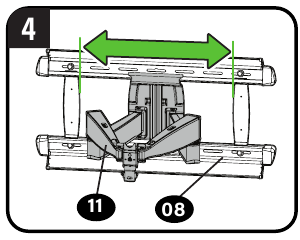

4. Schuif arm 11 naar de gewenste positie.

5. Draai de borgschroeven S vast.


   Vermijd mogelijk persoonlijk letsel of schade aan eigendommen! Zorg er altijd voor dat beide borgschroeven S zijn vastgedraaid, zodat de tv stevig aan de wandplaat is bevestigd 08.

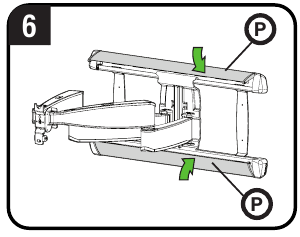

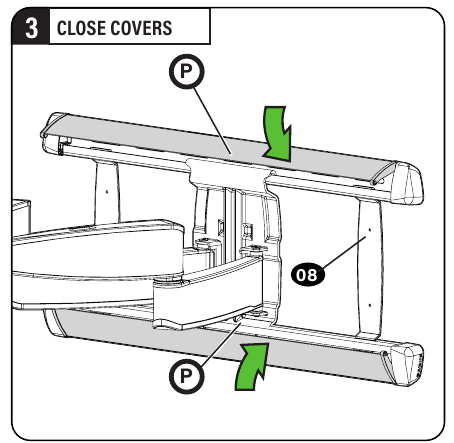

6. Sluit de afdekstrips P en hang vervolgens uw tv op (zie STAP 3).

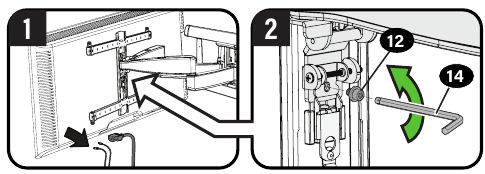

VERWIJDER DE TV

ZWAAR! Mogelijk hebt u hulp nodig bij deze stap.

1. Koppel alle kabels los van de tv.

2. Verwijder de borgschroef 12.
3. Trek aan het ontgrendelingskoord R om de tv los te maken.

4. Til de tv voorzichtig uit de armconstructie 11.

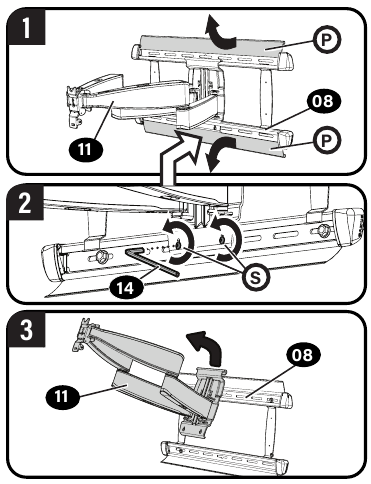

VERWIJDER DE ARMC-ONSTRUCTIE

Probleemoplossing

Als u niet zeker bent van uw hardwareselectie, neem dan contact op met de klantenservice

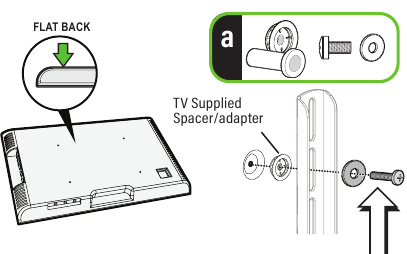

Door tv geleverde afstandhouders

1. Gebruik de door uw tv geleverde afstandhouder/adapter voor platte tv's (EN u wilt uw tv dichter bij de muur plaatsen).


   Vermijd mogelijk letsel of schade aan eigendommen! Gebruik de juiste schroeflengte voor voldoende draadinspanning.


• Te kort houdt de tv niet vast.
• Te lang beschadigt de tv.

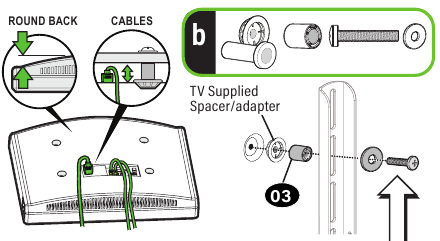

2. Gebruik de door uw tv geleverde afstandhouder/adapter en afstandhouder 03 voor:

• Ronde (onregelmatige) achterkanten van tv's
• Extra ruimte nodig voor kabels


Vermijd mogelijk letsel of schade aan eigendommen! Gebruik de juiste schroeflengte voor voldoende draadinspanning.

• Te kort houdt de tv niet vast.
• Te lang beschadigt de tv.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES DE HANDLEIDING VÓÓR GEBRUIK – BEWAAR DEZE INSTRUCTIES

Lees deze instructies volledig door om er zeker van te zijn dat u vertrouwd bent met dit eenvoudige installatieproces.

Raadpleeg de handleiding van uw tv om te zien of er speciale vereisten zijn voor het monteren van uw tv.

Als u deze instructies niet begrijpt of twijfelt aan de veiligheid van de installatie, montage of het gebruik van dit product, neem dan contact op met de klantenservice: +1 (800) 359-5520.

Vermijd mogelijk persoonlijk letsel en schade aan eigendommen!

Dit product is ALLEEN ontworpen om te worden geïnstalleerd in houten stijlen, massief beton of betonblokken. — NIET ALLEEN IN GIPSPLATEN INSTALLEREN — ALLEEN GIPSPLATEN KUNNEN HET GEWICHT VAN UW TV NIET DRAGEN.

Dit product is uitsluitend ontworpen voor GEBRUIK BINNENSHUIS.

De muur moet vijf keer het gewicht van de tv en de beugel samen kunnen dragen.

Gebruik dit product niet voor enig ander doel dan dat wat expliciet door de fabrikant is gespecificeerd.

De fabrikant is niet verantwoordelijk voor schade of letsel veroorzaakt door onjuiste montage of gebruik.

Gewichtslimiet tv (inclusief accessoires) 125 lbs.
NIET OVERSCHRIJDEN
