ORCATORCH D530 - Handleiding met maximaal 1300 lumen

PRODUCTINTRODUCTIE

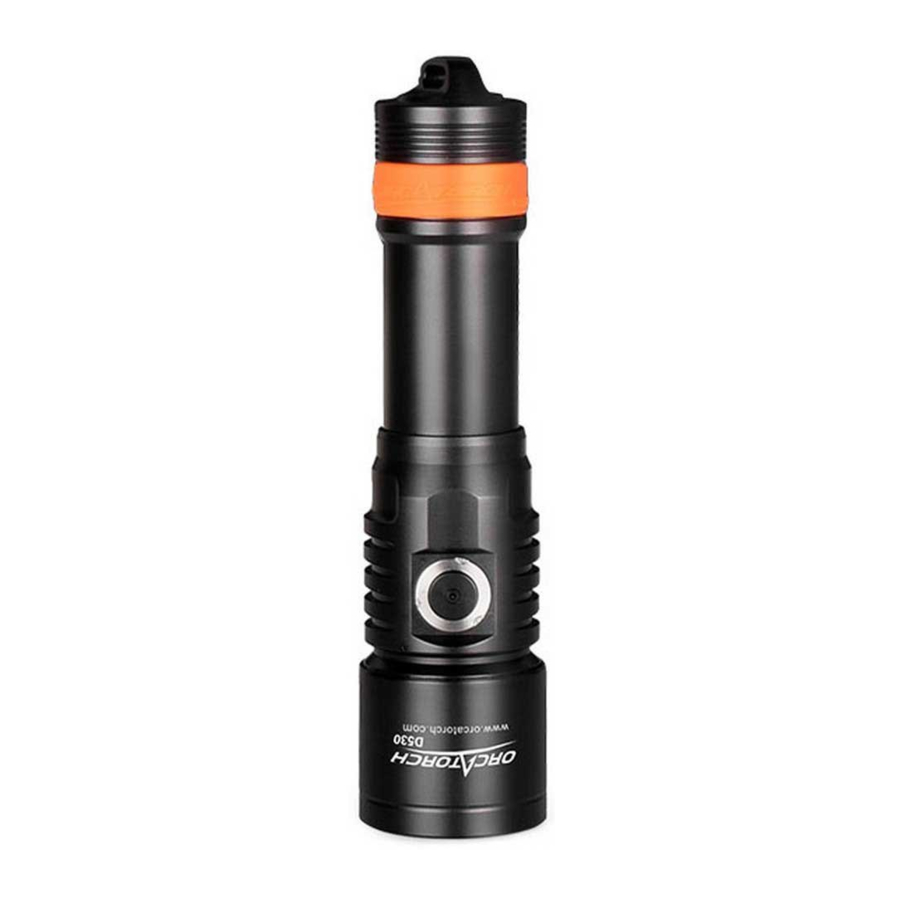

De OrcaTorch D530 is een onmisbare primaire duiklamp voor duikers. De output van 1300 lumen en de superfocus-bundel van 8 graden zorgen voor een geconcentreerde lange lichtbundel. De lamp maakt gebruik van een zijschakelaar van titaniumlegering die 2 verlichtingsmodi biedt, de hoge modus van 1300 lumen en de lage modus van 380 lumen, waardoor de bediening onder water eenvoudig is. De LED-indicator op de schakelknop laat u ook de resterende lading van de batterij weten

PRODUCTEIGENSCHAPPEN

• Gebruikt CREE LED, max. 1300 lumen
• Gebruikt 1*18650 oplaadbare Li-ionbatterij
• 8° superfocus-bundel
• Eenvoudige bediening met zijschakelaar van titaniumlegering
• Batterij-indicator
• Veilige vergrendelingsfunctie, voorkomt verkeerde bediening
• Intelligente bescherming tegen oververhitting
• Waterdrukbestendige constructie, diepte tot 150 meter
• Bescherming tegen omgekeerde polariteit, ter bescherming tegen onjuiste batterij-installatie
• Functie voor bescherming tegen overontlading
• Hoogwaardig aluminiummateriaal van vliegtuigkwaliteit
• De nieuwste diamantkwaliteit hard geanodiseerde afwerking met zeewatercorrosiebestendigheid
• Reflector van aluminiumlegering met professionele optische analyse
• Aan twee zijden gecoat gehard glas met hoge waterdrukbestendigheid onder diep water

TECHNISCHE PARAMETERS

ANSI/NEMA FL1	High	Low
Output	1300 lumen	380 lumen
Runtime	1h25min	4h30min
Intensity	21164cd
Beam Distance	291 m (op het land)
Impact Resistant	1 m
Waterproof	onder water 150 m
Working voltage	3-8,4 V
Dimension	142 mm (lengte) x 25,5 mm (diameter) x 35,5 mm (kop)
Net weight	136 g (exclusief batterij)
Accessories	Eén USB oplaadbare 18650 Li-ionbatterij, koord, O-ringen

Let op: de vermelde gegevens zijn gemeten volgens de internationale testnormen voor zaklampen ANSI/NEMA FL1 met behulp van één OrcaTorch 18650 Li-ionbatterij (3,7 V, 3400 mAh) onder laboratoriumomstandigheden. De parameters zijn bij benadering en kunnen variëren tussen zaklampen, batterijen en omgevingen.

GEBRUIKSAANWIJZING

1. Modusselectie: druk op de zijknop om te schakelen tussen hoog, laag en uit.
2. Batterij-indicator: wanneer de lamp is ingeschakeld, wordt de batterij-indicator ingeschakeld om het batterijniveau weer te geven.
   • Groen: meer dan 70%
   • Oranje: 30%-70%
   • Rood: 10%-30%
   • Rood knipperend: minder dan 10%
3. Veilige vergrendelingsfunctie: houd de zijschakelaar 5 seconden ingedrukt, het licht gaat uit en gaat naar een veilige vergrendelingsstatus. De zijschakelaar is onbruikbaar, tenzij u deze ontgrendelt door dubbel te drukken. (Het lampje knippert twee keer wanneer u de schakelaar vergrendelt of ontgrendelt, de batterij-indicator is groen wanneer u op de zijknop drukt in de vergrendelingsmodus.)
4. Intelligente bescherming tegen oververhitting: deze zaklamp is speciaal ontworpen voor gebruik onder water. Bij langdurig gebruik op het land kan hij te heet worden. Maar deze zaklamp verlaagt automatisch zijn output zodra de temperatuur 65° bereikt om schade aan het licht door oververhitting te voorkomen.
5. De totale gebruiksduur wordt aanzienlijk verlengd als de lamp niet continu wordt gebruikt.

BATTERIJ VERVANGEN

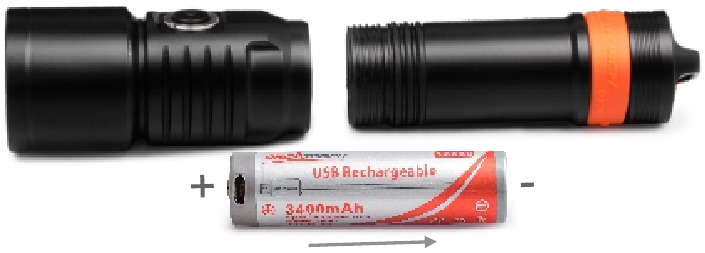

1. Zoals weergegeven in de afbeelding, plaatst u de batterij met de anodezijde (+) naar de lampkop.

2. Plaats de batterij niet omgekeerd om schade aan de zaklamp en de batterij te voorkomen.
3. Gebruik geen batterij met een hogere spanning dan de werkspanning van de zaklamp.
4. Gebruik geen batterij met een beschadigd oppervlak of vervorming om kortsluiting, explosie, lekkage enz. te voorkomen.

GEBRUIK EN ONDERHOUD

• Maak het oppervlak van de lamp schoon met zoet water en veeg het droog na gebruik in geval van de corrosiviteit van zeewater.
• Laat de lamp niet vallen of plaats hem niet op zand, voor het geval dat ijzerzand blijft kleven of in het schakelgedeelte of de schroefdraad terechtkomt.
• Draai alle aansluitingen van de lamp vast voordat u onder water gaat.
• Haal de batterijen na elke duik eruit. Demonteer de verzegelde kop niet, dit kan schade aan de zaklamp veroorzaken en maakt de garantie ongeldig.
• We raden het gebruik van hoogwaardige batterijen aan. Als de zaklamp lange tijd niet wordt gebruikt, verwijder dan de batterijen om schade door elektrolytlekkage of batterijexplosie te voorkomen.
• Vervang de O-ringen als ze na langdurig gebruik beschadigd zijn en smeer de o-ringen regelmatig in met siliconenvet om het rubber niet aan te tasten. Dit zorgt ervoor dat de zaklamp goed waterdicht blijft.
• Maak de contacten van uw lamp van tijd tot tijd schoon, vooral wanneer het licht flikkert of niet oplicht. Er zijn waarschijnlijk verschillende redenen voor een flikkerend of niet werkend licht:
  Reden A: De batterijen moeten worden vervangen.
  Oplossing: vervang de batterijen (controleer of de + en - aansluitingen correct zijn geïnstalleerd).
  Reden B: De schroefdraden, het contact van de PCB-kaart of andere contacten zijn vuil.
  Oplossing: Reinig de contactpunten met een met alcohol doordrenkt wattenstaafje. Als de bovenstaande methoden niet werken, neem dan contact op met de distributeurs en raadpleeg het garantiebeleid.

ORCATORCH TECHNOLOGY LIMITED
Tel: +86-755-33560383
Fax: +86-755-294549B9
Email: info@orcatorch.com
www.orcatorch.com
Address: 7F, Building 6, Rundongsheng Industrial Park,
Gushu, Xixiang, Baoan, Shenzhen, China (518102)
