Panasonic FV-08-11VFL5 - Handleiding ventilatieventilator

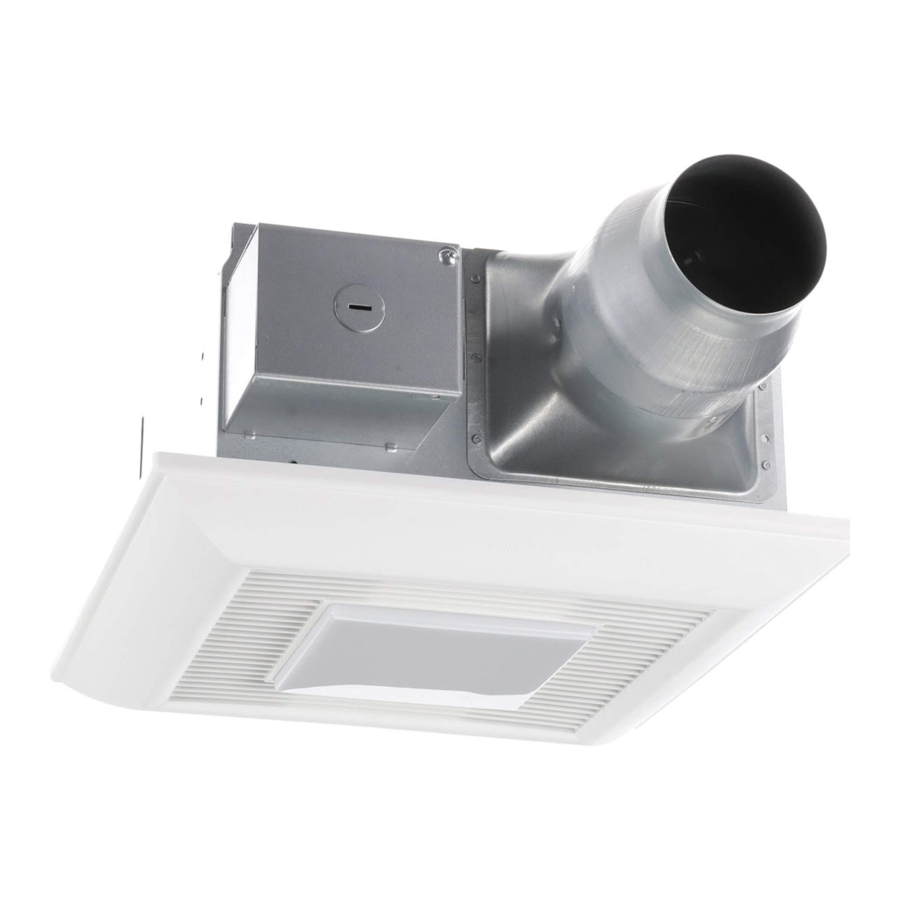

BESCHRIJVING

Het Panasonic ventilatieventilatormodel is door UL vermeld onder UL-bestandsnr. E78414.
Het Panasonic ventilatieventilatormodel gebruikt een sirocco ventilator aangedreven door een condensatormotor.
De motor is ontworpen voor een langere levensduur met een lager energieverbruik.
Het bevat ook een thermische uitschakeling voor de veiligheid. Het rooster dat de ventilatorbehuizing bedekt, is een veerbelast, snel verwijderbaar type. Er is een klep voorzien om luchtterugstroming te voorkomen. De ventilator maakt gebruik van een sirocco ventilator met hoge capaciteit, ontwikkeld om het geluidsniveau te verminderen.
Dit product heeft twee snelheden. "80" is lage luchtstroom en "110" is hoge luchtstroom.
De verlichtingseenheid is een energiebesparend verlichtingsapparaat dat twee fluorescentielampen van 13 W gebruikt en bijna dezelfde verlichting produceert als een standaard gloeilamp van IOOW.

UITPAKKEN

Pak de unit uit en verwijder deze voorzichtig uit de doos.
Raadpleeg de meegeleverde lijst met accessoires om te controleren of alle onderdelen aanwezig zijn.

MEEGELEVERDE ACCESSOIRES

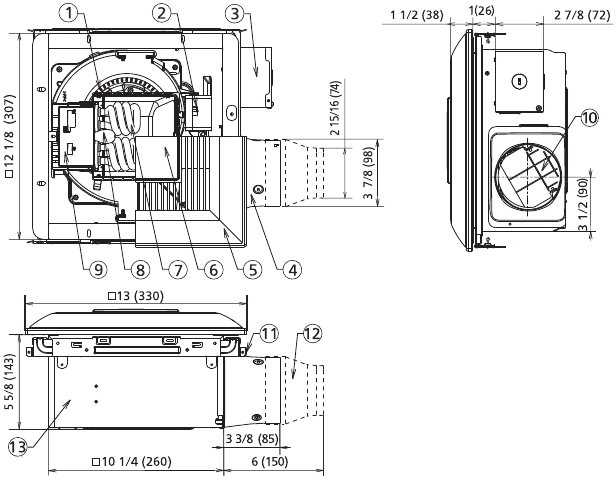

AFMETINGEN

Eenheid: inches (mm)

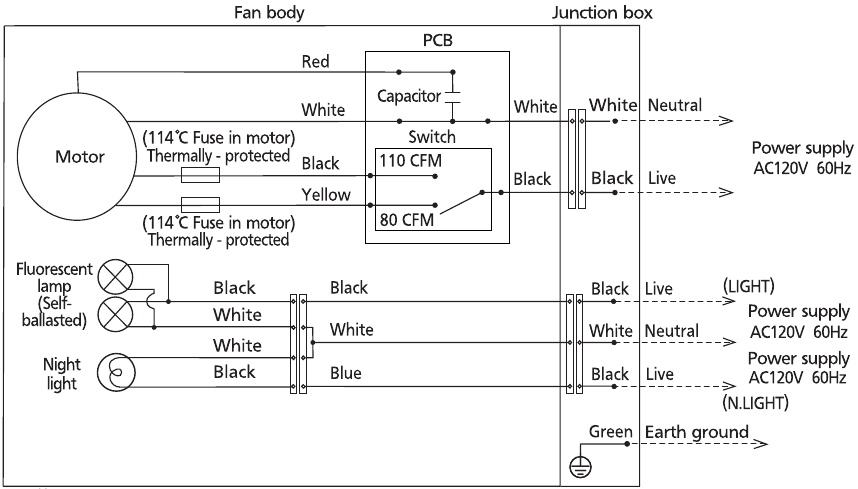

BEDRADINGSSCHEMA

FUNCTIE

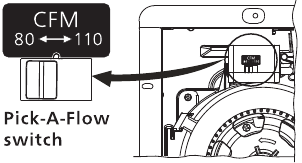

Pick-A-Flow Feature

Dit product wordt geleverd met de Pick-A-FIow snelheidsoptie.
Met de Pick-A-FIow switch op het oppervlak van het product kan de optie worden gekozen om 80-110 CFM te kiezen.

INSTALLATIE

NIEUWBOUW

De ventilatorpositie tussen balken van 16" tot 24" op het midden kan flexibel worden aangepast.

Draag handschoenen om uw handen te beschermen tijdens de installatie als volgt.

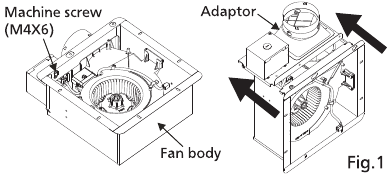

1. Verwijder de aansluitdoos en de kanaaladapter van de ventilatorbehuizing voordat u de ventilator installeert. Verwijder de machineschroef (M4X6) en ontkoppel de elektrische molex-kabel door op de lipjes te knijpen om ervoor te zorgen dat de aansluitdoos en de adapter de ventilatorbehuizing vrijmaken wanneer de adapter van de behuizing wordt geschoven.

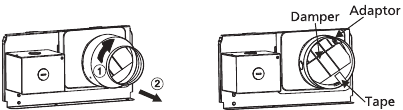

   Verwijder de tape, die de klep beschermt tijdens verzending en installatie, van de kanaaladapter zoals hieronder weergegeven.

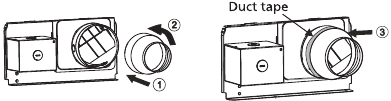

   Aansluitmethode voor 3 inch adapterconnector

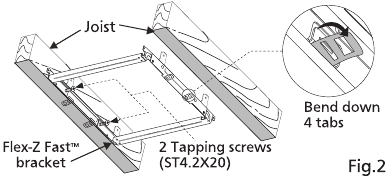

2. Buig 4 lipjes naar beneden voor positionering; installeer de Flex-Z FastTM beugel op balken met behulp van de 2 voorgeïnstalleerde tapbouten.

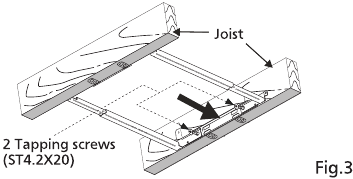

3. Pas de lengte van de Flex-Z Fast^TM beugel aan de afstand tussen de balken aan; bevestig de Flex-Z Fast^TM beugel met de andere twee voorgeïnstalleerde tapbouten.

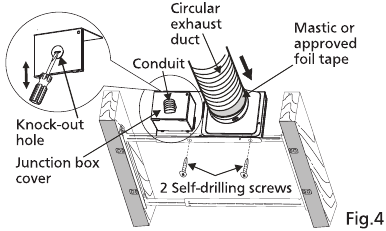

4. Verwijder het deksel van de aansluitdoos en bevestig de leiding of trekontlasting aan het knock-out gat van de aansluitdoos.

5. Installeer het ronde afvoerkanaal en zet het vast met klemmen of banden en sluit het af met mastiek of goedgekeurde folieband. (Fig. 4)
6. Installeer de adapter op de Flex-Z FastTM beugel met behulp van 2 zelftappende schroeven. (Fig. 4)

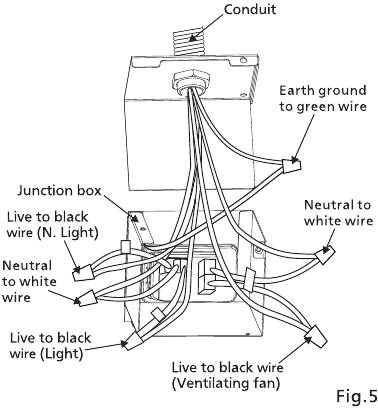

7. Raadpleeg het bedradingsschema. Volg alle lokale elektrische veiligheidsvoorschriften en de National Electrical Code (NEC). Gebruik UL-goedgekeurde draadmoeren en sluit de stroomdraden van het huis aan op de draden van de ventilatieventilator.


   Monteer het deksel van de aansluitdoos voorzichtig zodat de draden niet bekneld raken.
   Zorg ervoor dat het deksel van de aansluitdoos alle draden omsluit en volledig vlak ligt voordat u het met de bijgevoegde schroef vastzet.
8. Plaats de ventilatorbehuizing en schuif deze in de adapterassemblage totdat de flens de Flex-Z Fast^TM beugel overlapt. Zet de ventilatorbehuizing vast aan de Flex-Z Fast^TM beugel met behulp van 2 zelftappende schroeven, steek de connector in het stopcontact en zet de ventilatorbehuizing vast aan de adapter met behulp van een machineschroef (M4X6).


   Zet de kanaaladapter vast aan de ventilatorbehuizing met de machineschroef (M4X6) door de adapter opnieuw te plaatsen en voorzichtig aan de behuizing te schroeven. Zorg ervoor dat de schroef op de juiste manier is geplaatst, zodat deze de tanden niet beschadigt en niet in contact komt met de Flex-Z Fast^TM beugel.

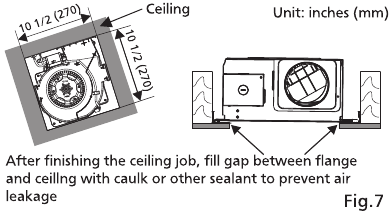

9. Voltooi het plafondwerk. Het plafondgat moet zijn uitgelijnd met de binnenrand van de flens.

10. Verwijder de tapes van de lamellen en veren voordat u het rooster op de ventilator installeert. Verwijder de schroef (M4X8) en de lichtkap.

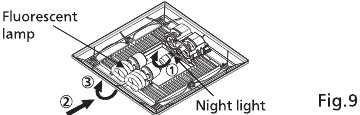

11. Installeer het nachtlampje en de fluorescentielampen.

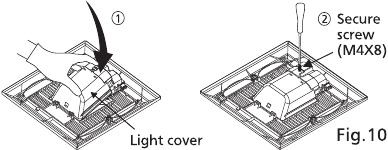

12. Installeer de lichtkap.

13. Steek de roosterbevestigingsveer aan de bedradingszijde in de sleuf en steek de stekker in de behuizing van de verlichtingseenheid.


    Voordat u het licht aanzet, moet u ervoor zorgen dat de connector zich in de juiste positie bevindt. Zo niet, dan werkt het licht niet. (Fig. 11)
    De klauw van de connector moet de rib volledig vergrendelen.

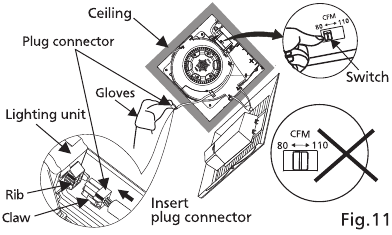

14. Selecteer de luchtvolumesnelheid door de switch aan te passen. De fabrieksinstelling is de "80" positie, het schuiven van "110" is de hoge luchtstroompositie. (Fig. 11)

    Zorg ervoor dat de switch niet in de middelste positie staat; anders werkt de ventilator niet. (Fig. 11)
15. Steek de andere montageveer in de sleuf zoals afgebeeld en monteer het rooster op de ventilatorbehuizing.


    Monteer het rooster voorzichtig zodat de draad van de verlichtingseenheid niet bekneld raakt.

RETROFIT

Koppel de stroombron los voordat u aan het apparaat gaat werken.

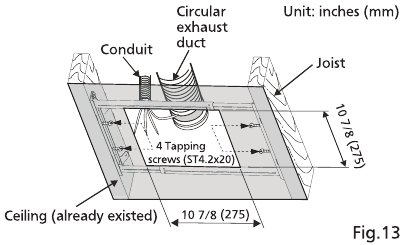

1. Verwijder de bestaande ventilator en snijd de plafondopening. Installeer de Flex-Z Fast^TM beugel op de balken met behulp van de 4 voorgeïnstalleerde tapbouten (ST4.2x20).
   Laat de bestaande kanalen en bedrading op hun plaats.

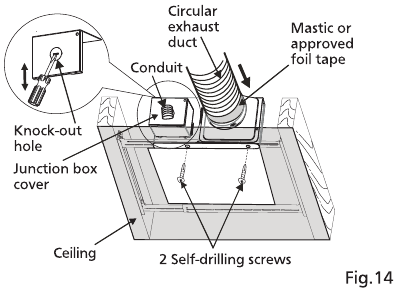

2. Volg stap 1, 4, 5, 7 van het gedeelte "NIEUWBOUW". (Voordat u het ronde afvoerkanaal op de adapter aansluit, trekt u het ronde kanaal van het plafond naar beneden.)
3. Installeer de adapter op de Flex-Z Fast^TM beugel met behulp van 2 zelftappende schroeven.

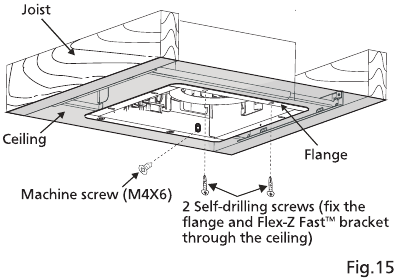

4. Zet de ventilatorbehuizing vast aan de Flex-Z Fast^TM beugel met behulp van 2 zelftappende schroeven, steek de connector in het stopcontact en zet de ventilatorbehuizing vast aan de adapter met behulp van een machineschroef (M4X6).


   Zet de kanaaladapter vast aan de ventilatorbehuizing met de machineschroef (M4X6) door de adapter opnieuw te plaatsen en voorzichtig aan de behuizing te schroeven. Zorg ervoor dat de schroef op de juiste manier is geplaatst, zodat deze de tanden niet beschadigt en niet in contact komt met de Flex-Z Fast^TM beugel.
5. Volg stap 10 tot 15 van het gedeelte "NIEUWBOUW".

ONDERHOUD

REINIGING

Schakel de stroombron uit voordat u aan het apparaat gaat werken.

Routineonderhoud moet elk jaar worden uitgevoerd. Draag handschoenen tijdens het schoonmaken.
Gebruik nooit benzine, benzeen, thinner of andere soortgelijke chemicaliën voor het reinigen van de ventilatieventilator.
Dompel de motor tijdens het reinigen nooit onder in water. Laat harsonderdelen niet weken in water van meer dan 60 °C (140 °F).

1. Reinig het rooster. (Niet in heet water doen. Gebruik een niet-schurend keukenreinigingsmiddel en veeg droog met een schone doek.)

2. Het rooster moet droog zijn na het reinigen.

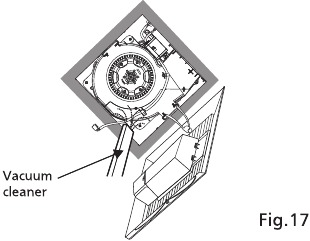

3. Verwijder stof en vuil van de ventilatorbehuizing met een stofzuiger.

4. Verwijder vuil van de ventilatorbehuizing met een doek bevochtigd met keukenreinigingsmiddel. Veeg droog met een schone doek.

5. Installeer het rooster opnieuw.

VERVANGING VAN DE LAMP

Schakel de stroombron uit voordat u aan het apparaat gaat werken.
Dit is een lampvoet met pinnetjes en het glas van de lamp is breekbaar. Om te verwijderen, trekt u deze er voorzichtig uit.
De nachtlamp van 4 W heeft een draadvoet. Verwijder door tegen de klok in te draaien.
Zorg ervoor dat de temperatuur van de lens en de verlichtingseenheid is afgekoeld voordat u onderhoud (reiniging) uitvoert of de lamp vervangt.

Verwijder stof en vuil van de lichtkap en lens voordat u de lampen vervangt.

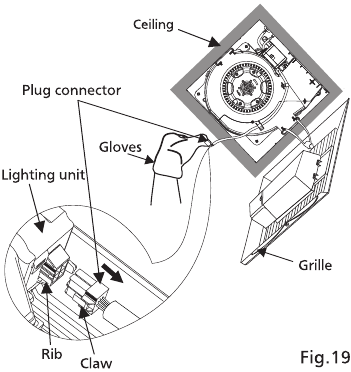

1. Verwijder het rooster door één bevestigingsveer omlaag te trekken. Verwijder de stekker en trek vervolgens de andere bevestigingsveer omlaag.
   (Knijp in de bevestigingsveer en trek voorzichtig omlaag)

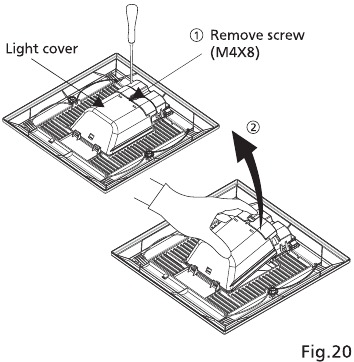

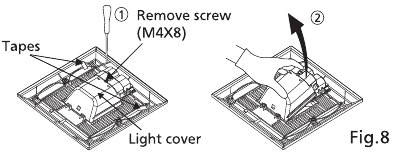

2. Verwijder de schroef zoals weergegeven in stap van Fig.20. Verwijder de lichtkap zoals weergegeven in stap van Fig.20

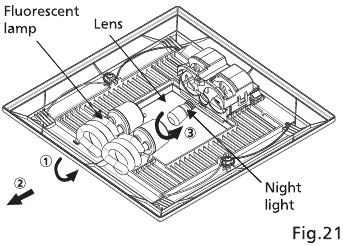

3. Vervang de fluorescentielampen (gebruik Maxlite MLS13GU35 13W) zoals weergegeven in stap en stap van Fig.21.

4. Vervang het 4W-nachtlampje (gebruik ST18-lamp, max. 4W). (Fig.21)
   Installeer de fluorescentielampen (gebruik Maxlite MLS13GU35 13W) zoals weergegeven in stap en stap van Fig.9.
5. Installeer de lichtkap. (Fig. 10)

PRAKTISCHE HANDLEIDING VOOR INSTALLATIE

Isoleer het gebied rond de ventilator op de juiste manier om warmteverlies en -toename van het gebouw te minimaliseren.

Losse vulling of dekenisolatie kan direct over de ventilatorbehuizing op de zolder worden geplaatst. Onze ventilatoren en ventilator-/lichtcombinatie-eenheden creëren geen overmatige warmte, wat een veelvoorkomend probleem is bij inbouwverlichting of de ventilator-/lichtcombinatie van sommige concurrenten. Onze efficiënte, koel lopende motoren en onze fluorescentielampen creëren niet genoeg omgevingswarmte om aan deze beperkingen te worden onderworpen. De leidingen van deze ventilator naar de buitenkant van het gebouw hebben een sterk effect op de luchtstroom, het geluid en het energieverbruik van de ventilator. Gebruik de kortste, meest rechte leidingroute die mogelijk is voor de beste prestaties en vermijd het installeren van de ventilator met kleinere leidingen dan aanbevolen. Isolatie rond de leidingen kan energieverlies verminderen en schimmelgroei remmen. Ventilatoren die zijn geïnstalleerd met bestaande leidingen, halen mogelijk niet de nominale luchtstroom.

SPECIFICATIES

ALGEMENE VEILIGHEIDSINFORMATIE

Voor uw veiligheid
Om het risico op letsel, overlijden, elektrische schokken, brand, storingen en schade aan apparatuur of eigendommen te verminderen, moet u altijd de volgende veiligheidsmaatregelen in acht nemen.
Uitleg van symboolwoordpanelen
De volgende symboolwoordpanelen worden gebruikt om het niveau van gevaar, letsel en schade aan eigendommen te classificeren en te beschrijven dat wordt veroorzaakt wanneer de aanduiding wordt genegeerd en er onjuist gebruik wordt gemaakt.

Duidt op een potentieel gevaar dat kan leiden tot ernstig letsel of de dood.

Duidt op een gevaar dat kan leiden tot licht letsel.
De volgende symbolen worden gebruikt om het type instructies dat moet worden opgevolgd, te classificeren en te beschrijven.

	Dit symbool wordt gebruikt om gebruikers te waarschuwen voor een specifieke bedieningsprocedure die moet worden gevolgd om het apparaat veilig te bedienen.
	Dit symbool wordt gebruikt om gebruikers te waarschuwen voor een specifieke bedieningsprocedure die niet mag worden uitgevoerd.
	Dit symbool wordt gebruikt om gebruikers te waarschuwen om de apparatuur niet te demonteren.
	Dit symbool wordt gebruikt om gebruikers te waarschuwen om te zorgen voor aarding bij het gebruik van de apparatuur met de aardingsklem.

Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet u het volgende in acht nemen:

Gebruik dit apparaat alleen op de manier die door de fabrikant is bedoeld. Als u vragen heeft, neem dan contact op met de fabrikant.

Voordat u het apparaat onderhoudt of reinigt, moet u de stroom uitschakelen bij het servicepaneel en de service-onderbrekingsmiddelen vergrendelen om te voorkomen dat de stroom per ongeluk wordt ingeschakeld. Wanneer de service-onderbrekingsmiddelen niet kunnen worden vergrendeld, bevestigt u een opvallende waarschuwingsinrichting, zoals een label, stevig aan het servicepaneel.

Installatiewerkzaamheden en elektrische bedrading moeten worden uitgevoerd door gekwalificeerde personen in overeenstemming met alle toepasselijke codes en normen, inclusief brandwerende constructies.

Er is voldoende lucht nodig voor een goede verbranding en afvoer van gassen via het rookkanaal (schoorsteen) van brandstofverbrandingsapparatuur om terugslag te voorkomen. Volg de richtlijnen en veiligheidsnormen van de fabrikant van de verwarmingsapparatuur, zoals die gepubliceerd door de National Fire Protection Association (NFPA), en de American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) en de lokale code-instanties.

Beschadig bij het zagen of boren in een muur of plafond geen elektrische bedrading en andere verborgen voorzieningen.

Ventilator met kanaalaansluiting moet altijd naar buiten worden geventileerd.

Als dit apparaat boven een badkuip of douche moet worden geïnstalleerd, moet het worden gemarkeerd als geschikt voor de toepassing en worden aangesloten op een GFCI (Ground Fault Circuit Interrupter) - beveiligd aftakkingscircuit.

Dit model is UL-gecertificeerd voor bad- en douchecabines.

Alleen VS: dit product heeft twee fluorescentielampen die kwik bevatten. Afvoer kan in uw gemeenschap worden gereguleerd vanwege milieuoverwegingen. Neem voor informatie over afvoer of recycling contact op met uw lokale autoriteiten of bezoek de website van Panasonic:
http://www.panasonic.com/environmental of bel 1-888-769-0149.

Alleen Canada: mag niet worden geïnstalleerd in een plafond dat thermisch is geïsoleerd tot een waarde van meer dan R40.

Demonteer het apparaat niet voor reconstructie. Dit kan brand of een elektrische schok veroorzaken.

Een verklaring in die zin dat wanneer het product niet meer mag worden gebruikt, het niet op zijn plaats mag worden gelaten, maar moet worden verwijderd om te voorkomen dat het mogelijk valt.

Plafondbalk moet worden onderworpen aan een statische belasting van meer dan vijf keer het gewicht van het product.

Niet installeren met een methode die niet is goedgekeurd in de instructies.

Gebruik deze ventilator niet met een solid-state snelheidsregelaar. Solid-state regelaars kunnen harmonische vervorming veroorzaken, wat motorgezoem kan veroorzaken.

Dit product moet correct worden geaard.

Installeer deze ventilator niet waar de temperatuur binnenshuis hoger is dan 104 °F (40 °C).

Zorg ervoor dat de voedingsspanning van de elektrische service AC 120V, 60Hz is.

Volg alle lokale elektrische en veiligheidsvoorschriften, evenals de National Electrical Code (NEC) en de Occupation Safety and Health Act (OSHA).

Koppel altijd de stroombron los voordat u aan of in de buurt van de ventilator, motor, verlichtingsarmatuur of aansluitdoos werkt.

Bescherm de voedingsbedrading tegen scherpe randen, olie, vet, hete oppervlakken, chemicaliën of andere objecten.

Knijp de voedingsbedrading niet dubbel.

Zorg voor vervangende lucht voor een goede ventilatie.

Alleen voor algemeen ventilatiegebruik. Niet gebruiken om gevaarlijke of explosieve materialen en dampen af te voeren.

Installeer het apparaat niet waar de kanalen zijn geconfigureerd zoals weergegeven in Afb. A.

Niet voor gebruik in de kookruimte.

De speciale of speciale onderdelen, zoals montage armaturen, moeten worden gebruikt als dergelijke onderdelen worden meegeleverd.

PRODUCTSERVICE

Waarschuwing betreffende het verwijderen van deksels.
Het apparaat mag alleen worden onderhouden door gekwalificeerde technici.
Uw product is ontworpen en vervaardigd om een minimum aan onderhoud te garanderen.
Mocht uw apparaat service of onderdelen nodig hebben, bel dan het Panasonic Call Center op 1-866-292-7299 (VS) of 1-800-669-5165 (Canada).

Panasonic Corporation of North America
Two Riverfront Plaza, Newark, NJ 07102
www.panasonic.com

Panasonic Canada Inc.
5770 Ambler Drive, Mississauga, Ontario L4W 2T3
www.panasonic.ca
