Easee Home, Charge - Handleiding laadstation

Inleiding

Lees de belangrijke productinformatie in de productverpakking voordat u het product installeert.
Voor de installatie en bediening van het product is een mobiel apparaat met internetverbinding vereist.

Productoverzicht

Voorkant
Beschermt de elektronica tegen invloeden van buitenaf.

Chargeberry (22 kW)
Bevat de elektronica voor het opladen van het voertuig.

Achterplaat
Voor het bevestigen en aansluiten op de laadinfrastructuur.

Installatiekit

¹ De blinde pluggen zijn vooraf op de achterplaat geïnstalleerd.

Gereedschap

Technische specificaties

Algemeen

Sensoren en indicatoren
Lichtstrip met LED's die de status van de oplader weergeven
Touch-knop
Temperatuursensoren in alle hoofdcontacten

Opladen

Connectiviteit
Ingebouwde eSIM (LTE Cat M1/ 2G /GPRS)
WiFi 2,4 GHz b/g/n-verbinding
Easee Link RF TM
Bluetooth BLE 4.2
Opladen regelen via Easee App
RFID/NFC-lezer
OCPP 1.6 via onze API

Bescherming

Installatie

² Voldoet aan IEC 60947-2, IEC 60947-6-2 of IEC 61009-1 of aan de relevante onderdelen van de IEC 60898-serie of de IEC 60269-serie.

De installatie plannen

Voorafgaand aan de installatie is het raadzaam om na te denken over toekomstige laadbehoeften, zodat u in de toekomst eenvoudig kunt uitbreiden.
Als er meerdere oplaadrobots op hetzelfde circuit zijn aangesloten, wordt de totale stroom dynamisch over hen verdeeld. De aangesloten oplaadrobots communiceren draadloos met elkaar, zodat het circuit niet overbelast raakt. De maximale laadstroom wordt ingesteld tijdens de configuratie.

Voor een optimaal resultaat

• We raden altijd een 3-faseninstallatie aan, indien mogelijk, om deze toekomstbestendig te maken.
• Gebruik indien mogelijk de grootste goedgekeurde kabeldoorsnede (zie Technische specificaties).
• Overweeg de installatie van Easee Ready-achterplaten als de aanschaf van meer oplaadrobots voor de toekomst is gepland.
• Om overbelasting van de hoofdzekering van het gebouw te voorkomen, kan de Easee Equalizer worden gebruikt voor dynamische load balancing. De maximale stroomwaarde kan ook naar behoefte worden ingesteld tijdens de configuratie.

Speciale opmerkingen

• Er kunnen meerdere achterplaten parallel worden aangesloten, met een maximale belasting van 63 A via de klemmen.
• Parallelle geleiders vereisen dubbele adereindhulzen bij het bedraden.
• De maximaal ondersteunde laadstroom voor de installatie kan alleen door de installateur worden geconfigureerd. Het kan niet door de gebruiker worden gewijzigd.
• Als de laadinfrastructuur meer dan één oplaadrobot omvat, wordt de achterplaat die als eerste wordt geconfigureerd de master van het circuit.
• Als er meer dan 2 units zijn geïnstalleerd, moet de masterunit zich (indien mogelijk) in het midden van de installatie bevinden voor een optimale Easee Link-communicatie.

• Sitesleutel: Tijdens de installatie moet een sitesleutel worden gebruikt om de oplaadrobots toe te wijzen aan de juiste locatie in de Easee Cloud. Er wordt automatisch een sitesleutel gegenereerd bij het maken van een nieuwe laadlocatie met de Easee Installer-app of deze kan worden verkregen door een nieuwe laadlocatie aan te maken op portal.easee.com.

Uw huis, elektriciteitsnet en EV
De oplaadrobot past zich automatisch aan het elektriciteitsnet, de elektrische auto en de capaciteit van de elektrische installatie aan. In de tabel kunt u zien welk laadeffect u van uw installatie en situatie kunt verwachten. De tabel is slechts bedoeld als richtlijn.

Het type installatie en de kabeldoorsneden moeten worden bepaald door een gekwalificeerde elektricien in overeenstemming met de geldende lokale, regionale en nationale voorschriften voor elektrische systemen.

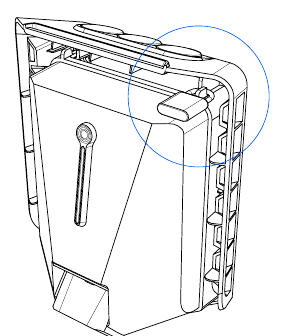

Hangslot
Het is mogelijk om de elektronica met een hangslot te vergrendelen. Dit zorgt voor een extra beveiligingslaag (hangslot is niet inbegrepen).

³ Voorbeeld voor 400 V TN; afwijkende waarden voor andere nettypes.

Aardlekschakelaar (RCD)

• Een aardlekschakelaar is geïntegreerd in de oplaadrobot.
• De aardlekschakelaar onderbreekt de stroom als een lekstroom van meer dan 6mA DC of 30mA AC wordt gedetecteerd.
• De aardlekschakelaar wordt automatisch getest tussen elke laadsessie of ten minste om de 24 uur.
• Raadpleeg de Installer-app voor de handmatige initialisatie van de RCD-test.
• De geïntegreerde aardlekschakelaar heeft geen invloed op de werking van externe beveiligingsinrichtingen.
• Een externe aardlekschakelaar is vereist wanneer ten minste een van de onderstaande voorwaarden is vastgesteld:
  • De installatie, inclusief kabel, lasdozen enz., omvat componenten met alleen basisisolatie (klasse I).
  • Andere elektrische apparatuur dan Easee Home of Easee Charge, inclusief lampen en stopcontacten, is aangesloten op het circuit.
  • Alle andere voorwaarden die door de erkende installateur zijn vastgesteld en waarvoor een externe aardlekschakelaar vereist is.
• De interne aardlekschakelaar wordt geacht de vereiste aardlekschakelaarbeveiliging te bieden voor zowel AC- als DC-lekfouten wanneer aan alle onderstaande voorwaarden is voldaan:
  • De installatie, inclusief kabel, lasdozen enz., wordt volledig uitgevoerd met componenten die dubbele of versterkte isolatie (klasse II) bieden.
  • Er is geen andere elektrische apparatuur dan Easee Home of Easee Charge, inclusief lampen en stopcontacten, aangesloten op het circuit.
  • Geen andere voorwaarden die door de erkende installateur zijn vastgesteld en waarvoor een externe aardlekschakelaar vereist is.

Ga voor meer informatie over de aardlekschakelaar naar RCD Functional Description.

Schakel de stroom uit voordat u met de installatie begint. Wees uiterst voorzichtig en volg de instructies zorgvuldig.
We raden u aan om de installatievideo's op onze website te bekijken: support.easee.com

Oplaadrobot. Openen

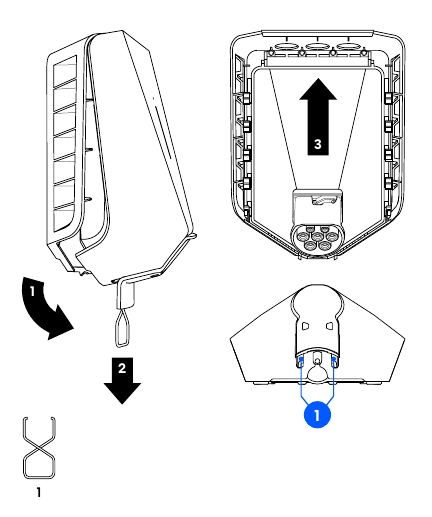

1. Buig het onderste deel van de rubberen afdekking naar beneden en steek de twee uiteinden van het meegeleverde gereedschap in de twee openingen aan de onderkant van de voorkant.
2. Trek aan het gereedschap totdat de voorkant loskomt en verwijder de afdekking.
3. Pak de Type 2-aansluiting vast en duw met goede kracht omhoog totdat de Chargeberry loskoppelt.

Achterplaat. Montage

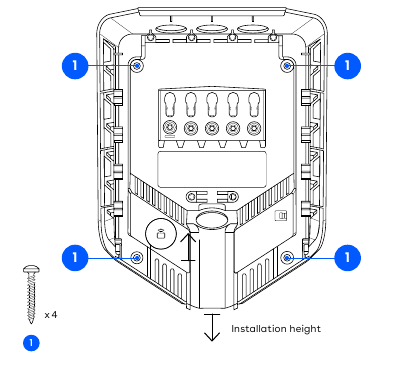

1. Bevestig de achterplaat aan een stevige, niet-geperforeerde wand of constructie met voldoende draagvermogen met behulp van de 4 muurschroeven die in de montagekit zijn meegeleverd. Gebruik geschikte pluggen voor montage en neem de lokale voorschriften voor de aanbevolen installatiehoogte in acht.

• De installatiewand moet de gehele achterkant van het product bedekken. Als dit niet mogelijk is, is het mogelijk om de Easee Mount te gebruiken.
• Het gebied mag niet worden blootgesteld aan directe regen, direct zonlicht of explosieve gassen. Een fysieke barrière wordt aanbevolen om de oplader te beschermen.
• Installeer op een hoogte van 130–140 cm, met een hoek van niet meer dan +/- 3 graden vanaf verticaal. Voorgestelde installatiehoogte voor toegankelijkheid: 80–95 cm.
  OPMERKING
  Als u meerdere achterplaten gaat installeren, is dit een goed moment om ze ook te monteren.

Backplate. Voorbereiden

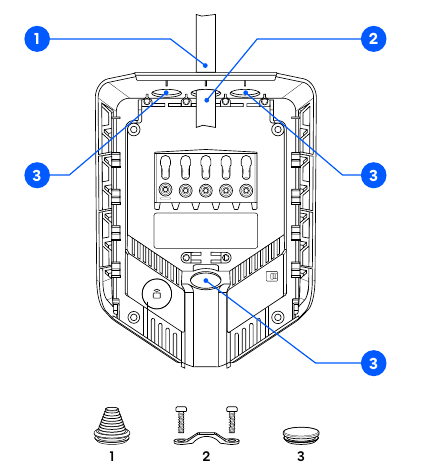

1. Verkort de afdichtingsplug zodat deze op de kabel past. Het gat moet iets kleiner zijn om een goede afdichting te garanderen.
2. Steek de kabel door een van de 4 kabelingangen en zet deze vast aan de backplate met de meegeleverde trekontlasting. Er moet minstens 5 mm kabel uitsteken voorbij de trekontlasting.
3. Sluit alle kabelingangen die niet in gebruik zijn af met de meegeleverde blindafdichtingspluggen.

De draden mogen de schroefklemmen of de Chargeberry-sleuven niet kruisen. Hierdoor kan de Chargeberry niet in de sleuven worden geplaatst.

Backplate. Bedrading

1. Strip elke draad en leg 12 mm koper bloot op elke draad. Als de kabel flexibele geleiders heeft, moet u adereindhulzen gebruiken op gevlochten draden om de verbinding te maken. Gebruik het juiste gereedschap om ze aan te drukken.
2. Draai de schroefklem vast met een aanhaalmoment van 5 Nm.

OPMERKINGEN

• Wanneer meerdere backplates parallel worden geschakeld, dient elke schroefklem als een koppelpunt voor aangrenzende backplates. Alle backplates moeten met dezelfde fasevolgorde worden aangesloten. Externe verbindingsdozen of platte kabels kunnen worden gebruikt als dit handiger is.
• Het wordt aanbevolen om de bestaande kleurcodes in de installatie te volgen. Afhankelijk van de nationale normen kunnen de kleuren van de kabels afwijken van de afbeeldingen. De afbeeldingen in deze handleiding volgen de norm IEC 60446.
• Voordat u de stroom inschakelt, moet u ervoor zorgen dat de draden correct zijn aangesloten en vastgedraaid. Test dit door aan elke draad te trekken.
• De PE moet een gelijke of grotere doorsnede hebben dan de fasedraad.

TN/TT 3-fase (3x 230/400 V)

IT/TT 3-fase (3x 230 V)

TN 1-fase (230 V)

IT/TT 1-fase (230 V)

Backplate. Installeren

1. Scan de QR-code om de Easee Installer-app te downloaden en een gratis account aan te maken.
   OPMERKING
   Uw telefoon moet Bluetooth of NFC ondersteunen.
2. Selecteer een van de twee site-instellingen in de Installer-app:
   easee.com/installer-app


Nieuwe site aanmaken: Als dit een volledig nieuwe laadlocatie is, selecteert u "Nieuwe site aanmaken". Voer de installatiegegevens in, volg de instructies op het scherm en keer daarna terug naar deze handleiding.
Bestaande site bijwerken: Als deze site al een of meer Charging Robots heeft geïnstalleerd of als deze is aangemaakt door een operator (Easee Charge), selecteert u "Bestaande site bijwerken" en zoekt u naar het site-adres. Selecteer op "Siteoverzicht" het circuit waarvan u wilt dat de backplate deel uitmaakt en selecteer "Nog een backplate toevoegen". Volg de instructies op het scherm en keer daarna terug naar deze handleiding.
OPMERKING
Als de laadcircuits meer dan één Charging Robot bevatten, wordt de backplate die als eerste is geconfigureerd, de masterunit van de laadinfrastructuur. Om de beste communicatiestroom te bereiken, moet de middelste backplate als eerste worden geconfigureerd.

Chargeberry. Bevestigen

Isolatietests moeten worden uitgevoerd voordat een Chargeberry in de backplate wordt geïnstalleerd. Het testen van de circuitisolatie met de Chargeberry die in de backplate is geïnstalleerd, kan de elektronica beschadigen of de uitlezing negatief beïnvloeden.

1. Schakel de stroom in. De aansluitingen van de backplates zijn nu elektrisch geladen.
2. Verwijder de pincode-sticker en plak deze aan de binnenkant van de zekeringkast of een andere veilige plaats voor opslag.

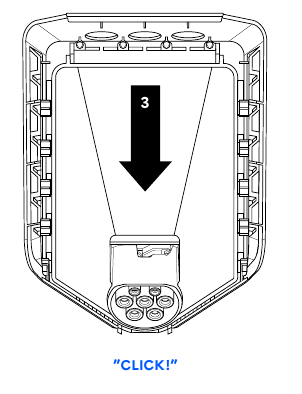

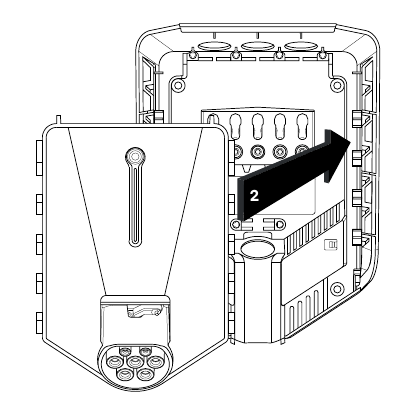

3. Plaats de Chargeberry zo dat deze in de sleuven op de backplate past, die zich in het midden van de installatie bevindt.
4. Wanneer de Chargeberry zich in de rail bevindt, drukt u deze krachtig naar beneden totdat u een "KLIK" (CLICK) hoort.


OPMERKING
U hoeft de aansluitingen van de Chargeberry of de backplate niet aan te raken bij het installeren of verwijderen van de Chargeberry.

Voorpaneel. Sluiten

Voordat u het voorpaneel sluit, is het mogelijk om de Chargeberry te vergrendelen met een hangslot (zie Planning van de installatie).

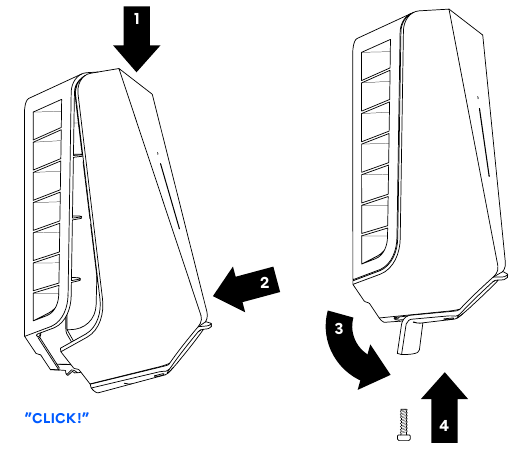

1. Hang het voorpaneel aan de bovenkant van de backplate en laat het op zijn plaats vallen.
2. Druk op de onderkant van het voorpaneel totdat u een klik hoort.
3. Buig het onderste deel van de rubberen afdekking naar beneden.
4. Schroef de borgschroef aan de onderkant van de oplader vast om het voorpaneel vast te zetten. OPMERKING! De borgschroef is nodig om de afdekking vast te zetten en de oplader te beschermen tegen blootstelling.
5. Sluit de rubberen afdekking. Als de kabel vanaf de onderkant is ingevoerd, kunt u een overeenkomstig gat in de rubberen afdekking knippen om een nette installatie te garanderen.

De oplader is nu klaar om te worden getest volgens de lokale voorschriften. Zodra dit is voltooid, draagt u het eigendom over aan de eigenaar via de Installer-app.

Functies

1. Aanraakknop: De aanraakknop wordt gebruikt om Bluetooth te activeren. De Bluetooth-verbinding in de app maakt lokale bediening van de oplader mogelijk wanneer er geen internet beschikbaar is. Lees meer over de lokale interface op: easee.com/support/bt
2. Lichtstrip: De lichtstrip communiceert te allen tijde de status van de Charging Robot. (Zie Charging Robot interface).
3. RFID-gebied: De geïntegreerde RFID-lezer maakt toegangscontrole van de Charging Robot en identificatie van verschillende gebruikers mogelijk. U kunt deze gebruiken om de oplader te ontgrendelen met een Easee Key. Raadpleeg onze knowledge base op http://support.easee.com voor meer informatie over het toevoegen en beheren van uw Easee Keys.
4. Type 2-aansluiting: De Type 2-aansluiting is volledig universeel en stelt u in staat om elk type elektrisch voertuig op te laden met behulp van de juiste oplaadkabel. Verder is het mogelijk om de oplaadkabel permanent te vergrendelen, zodat u zich geen zorgen hoeft te maken dat deze wordt gestolen.
   OPMERKING: Er mogen geen adapters worden gebruikt op de oplader of de oplaadkabel. De oplaadkabel moet aan elk uiteinde de juiste aansluitingen hebben.

Charging Robot-interface

Lichtbeschrijving	Status
Wit – constant licht, alleen aan de onderkant 2 LED's – masterunit / 1 LED – secundaire units	Stand-by
Wit – constant licht	Auto aangesloten
Wit – pulserend licht	Opladen bezig
Blauw – constant licht	Slim opladen ingeschakeld (auto aangesloten)
Blauw – pulserend licht	Slim opladen bezig
Bij het opstarten gaan de LED's één voor één aan. Wanneer de oplader wordt bijgewerkt, knippert een of meer LED's groen terwijl dit bezig is.	Software bijwerken (bijwerken kan tot 30 minuten duren) LET OP De auto moet worden losgekoppeld voordat een software-update kan worden voltooid.
Wit – knipperend licht	Wachten op authenticatie door een RFID-tag. Houd de RFID-tag tegen het RFID-gebied van de Charging Robot om de authenticatie uit te voeren en het opladen te starten.
Wit – snel knipperend licht	RFID-tag ontvangen (wachten op sleutelverificatie)
Rood – knipperend licht, met waarschuwingsgeluiden	Kritieke fout! Schakel de stroom uit en verwijder de oplaadkabel van de Charging Robot. De stroom kan dan indien nodig weer worden ingeschakeld. Het knipperende rode licht blijft branden, maar het waarschuwingsgeluid stopt wanneer de oplaadkabel is losgekoppeld. De oplader is geblokkeerd voor verder gebruik, kan niet worden gereset en moet worden vervangen. Neem contact op met de klantenservice.
Rood – knipperend licht	Kritieke fout! De oplader is geblokkeerd voor verder gebruik, kan niet worden gereset en moet worden vervangen. Neem contact op met de klantenservice.
Rood – constant licht	Algemene fout. Koppel de oplaadkabel los en sluit deze opnieuw aan op de Charging Robot. Als het rode lampje blijft branden, raadpleeg dan de Easee-app of onze knowledge base 4 voor meer informatie.
Rood – constant licht, met waarschuwingsgeluiden	Draden zijn verkeerd aangesloten. Raadpleeg een bevoegde elektricien.
Rood – pulserend licht	De Charging Robot heeft een abnormale temperatuur gemeten en is in de veilige modus gegaan. Raadpleeg onze knowledge base voor meer informatie.
Wit – knipperend licht, alleen aan de onderkant	De Charging Robot is op zoek naar zijn masterunit. Controleer de status van de masterunit. Raadpleeg onze knowledge base 4 voor meer informatie.
Geel – knipperend licht, alleen aan de onderkant	De Charging Robot wacht op configuratie. Raadpleeg een bevoegde elektricien.
