Xiaomi AX3000 NE (RD28) - Handleiding Mesh-systeem

Inhoud

Productoverzicht

Lees deze handleiding zorgvuldig voor gebruik en bewaar deze voor toekomstig gebruik.
Productoverzicht

1 NFC-gebied Tik eenvoudigweg met het NFC-gebied van uw telefoon op de bovenkant van de router om snel verbinding te maken met wifi. Om deze functie te gebruiken, schakelt u de NFC-functie op uw Android-telefoon in en houdt u uw telefoon ontgrendeld.
2 Mesh-/Reset-knop Druk op de knop om een Mesh-netwerk te vormen met routers die de Xiaomi Mesh-functie ondersteunen. Houd de knop 5 seconden ingedrukt om de router terug te zetten naar de fabrieksinstellingen.
3 Netwerkpoort 4 × 10/100/1000 Mbps WAN/LAN automatisch detecterende poort.
4 Stroompoort Sluit de voedingsadapter aan op de router.

Opmerking: illustraties van producten, accessoires en de gebruikersinterface in de gebruikershandleiding zijn uitsluitend bedoeld ter referentie. Het daadwerkelijke product en de functies kunnen variëren als gevolg van productverbeteringen

Indicatorstatus Beschrijving
Uit De router is uitgeschakeld of losgekoppeld.
Oranje Het systeem start op of er is een netwerkverbindingsfout opgetreden.
Knipperend oranje De nieuw toegevoegde satellietrouter maakt verbinding met het Mesh-netwerk of het systeem wordt bijgewerkt.
Ademend oranje De router is gestart en het systeem is klaar voor configuratie.
Blauw De router werkt naar behoren.
Ademend blauw Er is een nieuwe satellietrouter ontdekt. De indicator wordt automatisch blauw als er binnen 2 minuten geen Mesh-netwerkbewerking plaatsvindt.
Knipperend blauw De satellietrouter maakt verbinding met de hoofdrouter.

Netwerkconfiguratie

Voorbereiding vóór de configuratie
Voorbereiding vóór de configuratie

  1. Sluit de router aan op de stroomvoorziening, waarna de router automatisch wordt ingeschakeld. Opmerking: sluit voor het product van een 2-pack of 3-pack versie een van de routers als de hoofdrouter aan op de stroomvoorziening. De router wordt dan automatisch ingeschakeld.
  2. Start uw modem opnieuw op.
    Opmerking: de modem wordt geleverd door uw internetprovider.
  3. Sluit het ene uiteinde van de netwerkkabel aan op een van de poorten van de router en het andere uiteinde op de LAN-poort van de modem.
    Opmerking: als u in plaats van de modem de Ethernet-wandcontactdoos gebruikt, steekt u de netwerkkabel er direct in.

Methode 1 Netwerkconfiguratie via de Mi Home/Xiaomi Home-app

  1. Scan de QR-code om de Mi Home/Xiaomi Home-app* te downloaden. Of zoek naar "Mi Home/Xiaomi Home" in de app store om het te downloaden en te installeren. * De app wordt in Europa (met uitzondering van Rusland) aangeduid als de Xiaomi Home-app. De naam van de app die op uw apparaat wordt weergegeven, moet als standaard worden beschouwd.
  2. Open de Mi Home/Xiaomi Home-app, tik op "+" in de rechterbovenhoek, kies het juiste productmodel en volg de instructies om de netwerkconfiguratie te voltooien.
    Netwerkconfiguratie via de Mi Home/Xiaomi Home-app

Opmerkingen:

  • De versie van de app is mogelijk bijgewerkt, volg de instructies op basis van de huidige app-versie.
  • Voor het product van een 2-pack of 3-pack versie zijn de routers in de doos al gekoppeld voordat ze de fabriek verlaten. Wanneer de netwerkconfiguratie van één router is voltooid, zet u de rest van de routers gewoon aan en ze zullen automatisch een Mesh-netwerk vormen.

Methode 2 Netwerkconfiguratie via webbrowser

  1. Controleer de wifi-naam op het label aan de onderkant van de router en verbind vervolgens uw telefoon of computer met de wifi. Wifi-naam: xxxx_minet_xxxx SN: XXXXX/XXXXXXXXXX
  2. Vervolgens wordt u automatisch doorgestuurd naar de netwerkinstellingenpagina. Zo niet, open dan de webbrowser en voer miwifi.com of 192.168.31.1 in.
  3. Volg de instructies op de installatiepagina om de netwerkconfiguratie te voltooien.
    Opmerking: neem contact op met uw internetprovider om de details te krijgen als u niet bekend bent met het type internetverbinding.
  4. Nadat de configuratie van de router is voltooid, wordt de wifi-module opnieuw opgestart. Probeer de wifi later opnieuw te zoeken.

Opmerkingen:

  • Voor het product van een 2-pack of 3-pack versie zijn de routers in de doos al gekoppeld voordat ze de fabriek verlaten. Wanneer de netwerkconfiguratie van één router is voltooid, zet u de rest van de routers gewoon aan en ze zullen automatisch een Mesh-netwerk vormen.
  • Na het voltooien van de netwerkconfiguratie kunt u de router ook toevoegen via de Mi Home/Xiaomi Home-app. Raadpleeg de QR-code in Methode 1 om de Mi Home/Xiaomi Home-app te downloaden en te installeren. Zorg ervoor dat de instellingen van land of regio via de webbrowser overeenkomen met het land of de regio die is geselecteerd in de Mi Home/Xiaomi Home-app; anders mislukt het toevoegen van de router.

Xiaomi Mesh-netwerk

Xiaomi Mesh-netwerktechnologie ondersteunt Mesh-netwerken van maximaal 10 routers om een bredere netwerkdekking te bereiken. Volg de onderstaande stappen om het Mesh-netwerk te configureren.
Opmerking: ga naar www.mi.com om het productmodel en de versie van de routers te controleren die de Xiaomi Mesh-netwerkfunctie ondersteunen.

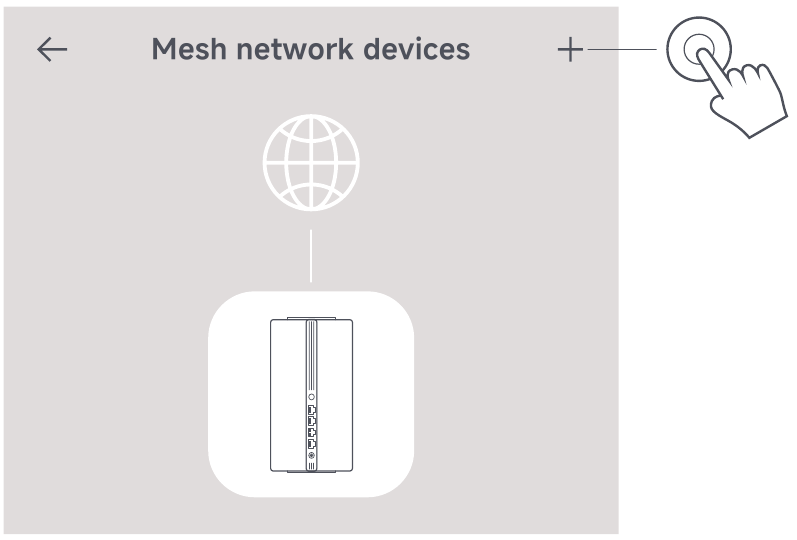

Methode 1 Mesh-netwerk via de Mi Home/Xiaomi Home-app
Mesh-netwerk via de Mi Home/Xiaomi Home-app

  1. Open de Mi Home/Xiaomi Home-app.
  2. Ga naar de pagina "Mesh-netwerkapparaten" van de hoofdrouter.
  3. Tik op "+" in de rechterbovenhoek van de pagina.
  4. Volg de instructies om het Mesh-netwerk te voltooien.
  5. Wanneer het Mesh-netwerk is voltooid, wordt de indicator van de satellietrouter blauw.

Methode 2 Mesh-netwerk via de Mesh-knop
Mesh-netwerk via de Mesh-knop

  1. Zorg ervoor dat de hoofdrouter is verbonden met het netwerk. Sluit de satellietrouter aan op de stroomvoorziening en plaats deze in de buurt van, maar op minstens één meter afstand van de hoofdrouter. Anders zullen ze elkaar storen en het netwerk beïnvloeden.
  2. Nadat de satellietrouter is ingeschakeld, zal de hoofdrouter deze automatisch ontdekken en zal de indicator van de hoofdrouter blauw beginnen te ademen. Opmerking: als de satellietrouter al is geconfigureerd, drukt u eerst op de resetknop om deze terug te zetten naar de fabrieksinstellingen.
  3. Druk op de mesh-knop op de hoofdrouter en de indicatoren van de hoofdrouter en satellietrouter beginnen te knipperen. Het duurt ongeveer 2 minuten om het Mesh-netwerk te voltooien.
  4. Wanneer het Mesh-netwerk is voltooid, wordt de indicator van de satellietrouter blauw.

Methode 3 Mesh-netwerk via netwerkkabel
Mesh-netwerk via netwerkkabel

  1. Zorg ervoor dat de hoofdrouter is verbonden met het netwerk. Plaats de satellietrouter op de locatie waar u wifi-dekking nodig hebt en schakel hem in.
  2. Verbind een willekeurige poort van de satellietrouter en een willekeurige poort van de hoofdrouter via een netwerkkabel. De indicatoren van de hoofdrouter en satellietrouter beginnen te knipperen. Het duurt ongeveer 2 minuten om het Mesh-netwerk te voltooien.
  3. Wanneer het Mesh-netwerk is voltooid, wordt de indicator van de satellietrouter blauw.

Probleemoplossing

Probleem Mogelijke oorzaak en oplossing

Ik heb geen toegang tot internet
  • Zorg ervoor dat de netwerkkabel is aangesloten op de Ethernet-poort van de modem. Als uw modem meerdere Ethernet-poorten heeft, laat de andere dan losgekoppeld.
  • Schakel uw modem uit en wacht 5 minuten, schakel hem vervolgens in en reset hem.
  • Sluit een computer rechtstreeks aan op de modem via een netwerkkabel om te controleren of internet werkt. Zo niet, neem dan contact op met uw internetprovider.
  • Log in op de webbeheerpagina van de router en ga naar de netwerkinstellingen om het internet IP-adres te verifiëren. Indien geldig, stel uw primaire DNS in op 8.8.8.8 en secundaire op 8.8.4.4. Als dit ongeldig is, zorg er dan voor dat de hardware-aansluitingen correct zijn aangesloten of neem contact op met uw internetprovider.

Mijn draadloze apparaten kunnen geen verbinding maken met de wifi
  • Zorg ervoor dat de wifi-naam en het wachtwoord geen speciale tekens bevatten tijdens de configuratie.
  • Zorg ervoor dat de wifi die u hebt geselecteerd en het wachtwoord dat u hebt ingevoerd correct zijn.
  • Controleer of uw apparaat op een zwarte lijst staat. Zo ja, verwijder het dan van de zwarte lijst om verbinding mogelijk te maken.
  • Kies WPA2-encryptie voor uw router om de compatibiliteit te verbeteren.
  • Start zowel uw router als uw apparaat opnieuw op en probeer het opnieuw.
Ik ben het beheerderswachtwoord of wifi-wachtwoord van de router vergeten.
  • Zet de router terug naar de fabrieksinstellingen en stel een nieuw beheerderswachtwoord of wifi-wachtwoord in.
Ik kan de router niet toevoegen in de Mi Home/Xiaomi Home-app.
  • Controleer of uw telefoon verbinding heeft gemaakt met de wifi van de router.
  • Controleer of het geselecteerde productmodel correct is in de Mi Home/Xiaomi Home-app.
  • Als de netwerkconfiguratie van de router via de webbrowser is voltooid, zorg er dan voor dat de instellingen van land of regio via de webbrowser overeenkomen met het land of de regio die is geselecteerd in de Mi Home/ Xiaomi Home-app.

Specificatie

Naam Xiaomi Mesh System AX3000 NE
Model RD28
Invoer 12 V 1 A
Bekabelde technologie 4 × 10/100/1000 Mbps WAN/LAN automatisch detecterende poort
Draadloze technologie 2,4 GHz wifi (574 Mbps), 2 × 2 MIMO
5 GHz wifi (2402 Mbps), 2 × 2 MIMO
NFC (13,56MHz)
Bedrijfstemperatuur 0℃ tot 40℃

Opmerkingen:

  • Het stand-by stroomverbruik van het netwerk is 7,6 W als alle bekabelde netwerkpoorten zijn aangesloten en alle draadloze netwerkpoorten zijn geactiveerd.
  • U kunt het wifi-netwerk activeren of deactiveren in de "Settings" (Instellingen) van de beheerpagina (miwifi.com).

Ga voor meer informatie naar www.mi.com
