Siemens SIMATIC S7-1500 CPUs - CPU-handleiding

Over deze handleiding

Om belangrijke grondstoffen te sparen, werken we aan het verminderen van de materialen die we gebruiken en ondersteunen we de kringloopeconomie al vanaf de productontwerpfase. Een belangrijke manier om dit doel te bereiken is het terugwinnen van grondstoffen uit elektronische producten aan het einde van hun levensduur. De Siemens-recyclinghandleiding biedt recyclers van elektronische producten instructies over hoe producten veilig te demonteren om de recycling van grondstoffen te maximaliseren. Deze handleiding biedt stapsgewijze demontage-instructies en informatie over de materiaalsamenstelling om recyclers te helpen fracties naar de juiste materiaalrecycler te leiden. Demontageprocedures mogen alleen worden uitgevoerd door getrainde professionals in de recycling van elektronica. De recycler is verantwoordelijk voor het zelfstandig evalueren en waarborgen van de naleving van alle toepasselijke milieu- en gezondheids- en veiligheidswetten met betrekking tot het werk. Dit omvat, maar is niet beperkt tot, wetten met betrekking tot het beheer, de behandeling, de verzending en de verwijdering van de resultaten van dit werk als afval, en toepasselijke wetten om de gezondheid en veiligheid van alle werknemers die dit werk ondersteunen te waarborgen. Als u vragen of feedback heeft over deze handleiding, stuur dan een e-mail naar dit adres: recycling@siemens.com

Aanbevolen gereedschap

Voor het demonteren van het product raden we aan om het volgende gereedschap te gebruiken:
Platte schroevendraaier

Demontage-instructies

De volgende handleiding geeft gedetailleerde informatie over hoe het product aan het einde van zijn levensduur te demonteren en over welke materialen u kunt verzamelen en recyclen. Hiermee ondersteunt u de kringloopeconomie.

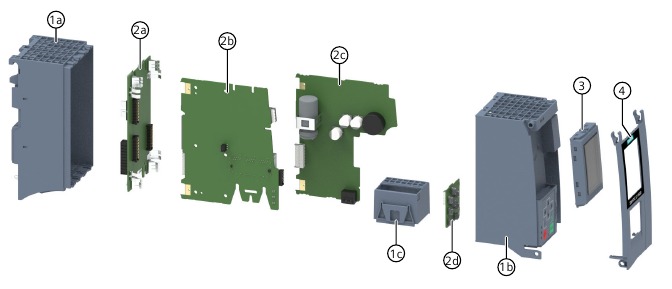

Componenten van het product

De behuizing demonteren
Volg deze stappen voor demontage:

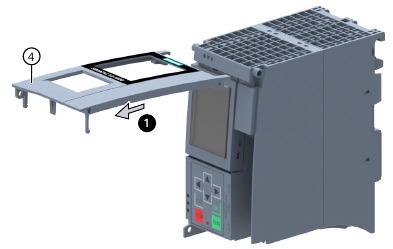

1. Trek de voorflap (4) 90 graden omhoog. Trek de voorflap eraf.

2. Verwijder het display (3) met een platte schroevendraaier.

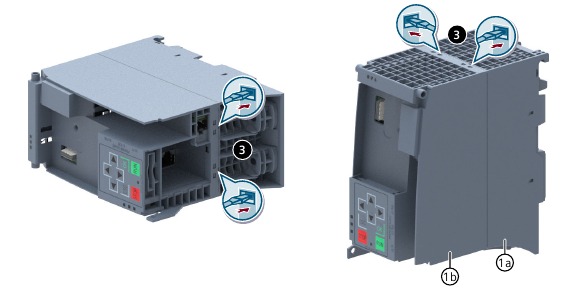

3. Om de behuizing te openen (1a, 1b), gebruikt u een platte schroevendraaier om op de kliksluitingen aan de boven- en onderkant te drukken.

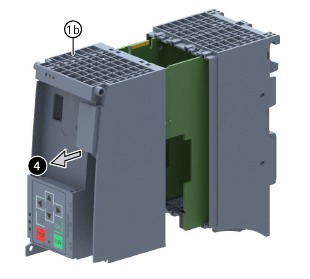

4. Trek de voorste behuizing (1b) eraf.


Gedrukte kaarten demonteren

1. Verwijder de geassembleerde PCB (2a) door deze uit de achterste behuizing (1a) te trekken.

2. Verwijder de geassembleerde PCB (2b) door deze eruit te trekken. Scheid het afstandhouderframe (1c) van de geassembleerde PCB (2b) door de kliksluiting open te wrikken met een platte schroevendraaier en het frame naar beneden te trekken.

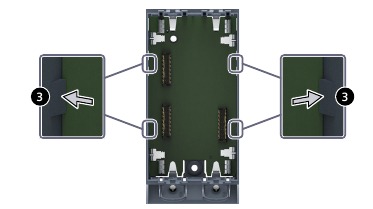

3. Gebruik een platte schroevendraaier om de geassembleerde PCB (2c) los te maken door op de kliksluitingen aan de binnenkant van de achterste behuizing (1a) te drukken.

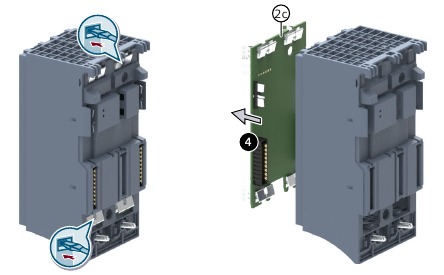

4. Verwijder de geassembleerde PCB (2c) door met een platte schroevendraaier aan de binnenkant van de behuizing (1a) te drukken.


5. Maak de geassembleerde PCB (2d) los van de voorste behuizing (1b) door met een platte schroevendraaier op de kliksluitingen te drukken.

6. Verwijder de geassembleerde PCB (2d) uit de behuizing.


Uitleg van stoffen en componenten

Componenten volgens Richtlijn 2012/19/EU bijlage VII
U moet minstens de volgende stoffen, mengsels en componenten uit het product verwijderen:

Informatie over Richtlijn 2012/19/EU
Om de kringloopeconomie te ondersteunen, creëert SIEMENS transparantie die verder gaat dan de wettelijke vereisten. Zie de tabel voor aanvullende informatie over kleinere PCB's of displays, evenals metaallegeringen die elementen bevatten die aan het einde van de levensduur kritisch kunnen zijn, zoals beryllium of lood. Deze informatie valt niet binnen het toepassingsgebied van bijlage VII van Richtlijn 2012/19/EU.

Ontvangen materiaalfracties

Alle resultaten van dit proces moeten worden beheerd, behandeld en afgevoerd in overeenstemming met de toepasselijke afvalwetten en -voorschriften, inclusief, maar niet beperkt tot, de Kaderrichtlijn afvalstoffen en de nationale wetgeving in Europa en wereldwijd. De volgende tabel bevat de belangrijkste materiaalfracties, maar is niet uitputtend.

Veiligheidsinstructies

Kennisgevingssysteem
Deze handleiding bevat kennisgevingen die u moet in acht nemen om uw persoonlijke veiligheid te waarborgen en schade aan eigendommen te voorkomen. De kennisgevingen die verwijzen naar uw persoonlijke veiligheid worden in de handleiding gemarkeerd met een veiligheidswaarschuwingssymbool, kennisgevingen die alleen verwijzen naar schade aan eigendommen hebben geen veiligheidswaarschuwingssymbool. Deze hieronder getoonde kennisgevingen zijn ingedeeld naar de mate van gevaar.

geeft aan dat de dood of ernstig persoonlijk letsel het gevolg zal zijn als er geen passende voorzorgsmaatregelen worden genomen.

geeft aan dat de dood of ernstig persoonlijk letsel het gevolg kan zijn als er geen passende voorzorgsmaatregelen worden genomen.

geeft aan dat licht persoonlijk letsel kan ontstaan als er geen passende voorzorgsmaatregelen worden genomen.
OPMERKING
geeft aan dat schade aan eigendommen kan ontstaan als er geen passende voorzorgsmaatregelen worden genomen.
Als er meer dan één mate van gevaar aanwezig is, wordt de waarschuwingskennisgeving gebruikt die de hoogste mate van gevaar vertegenwoordigt. Een kennisgeving die waarschuwt voor letsel aan personen met een veiligheidswaarschuwingssymbool kan ook een waarschuwing bevatten met betrekking tot schade aan eigendommen.

Gekwalificeerd personeel
Het product/systeem dat in deze documentatie wordt beschreven, mag alleen worden bediend door personeel dat gekwalificeerd is voor de specifieke taak in overeenstemming met de relevante documentatie, in het bijzonder de waarschuwingskennisgevingen en veiligheidsinstructies. Gekwalificeerd personeel is personeel dat op basis van hun opleiding en ervaring in staat is om risico's te identificeren en potentiële gevaren te vermijden bij het werken met deze producten/systemen.

De recycler is verantwoordelijk voor het zelfstandig evalueren van alle activiteiten van zijn werknemers om het werk uit te voeren of te ondersteunen en om de naleving van alle toepasselijke gezondheids- en veiligheidswetten met betrekking tot het werk te waarborgen. Dit omvat, maar is niet beperkt tot, wetten met betrekking tot de gezondheid en veiligheid van alle werknemers die dat werk uitvoeren of daarbij assisteren. De recycler is ook verantwoordelijk voor het beoordelen van de werkplek en ervoor te zorgen dat het gebied waar het werk moet worden uitgevoerd, is ontworpen volgens de beste ergonomische praktijken en voldoet aan alle ergonomische eisen om de bescherming van zijn werknemers te waarborgen.

Kennisgeving (DIN EN ISO 7010)
Waarschuwing voor handletsel

Waarschuwing voor puntige/scherpe voorwerpen

Draag persoonlijke beschermingsmiddelen tijdens het hele recyclingproces.

Draag handbescherming	Draag een masker
Draag oogbescherming	Draag voetbescherming
Draag beschermende kleding
