Philips TAB510X, 5000 Series - Soundbar Handleiding

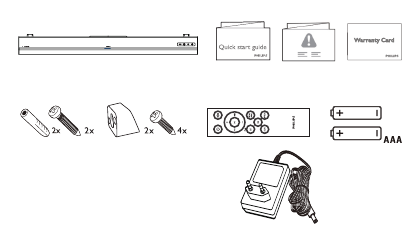

Wat zit er in de doos

Controleer en identificeer het item in de verpakking:

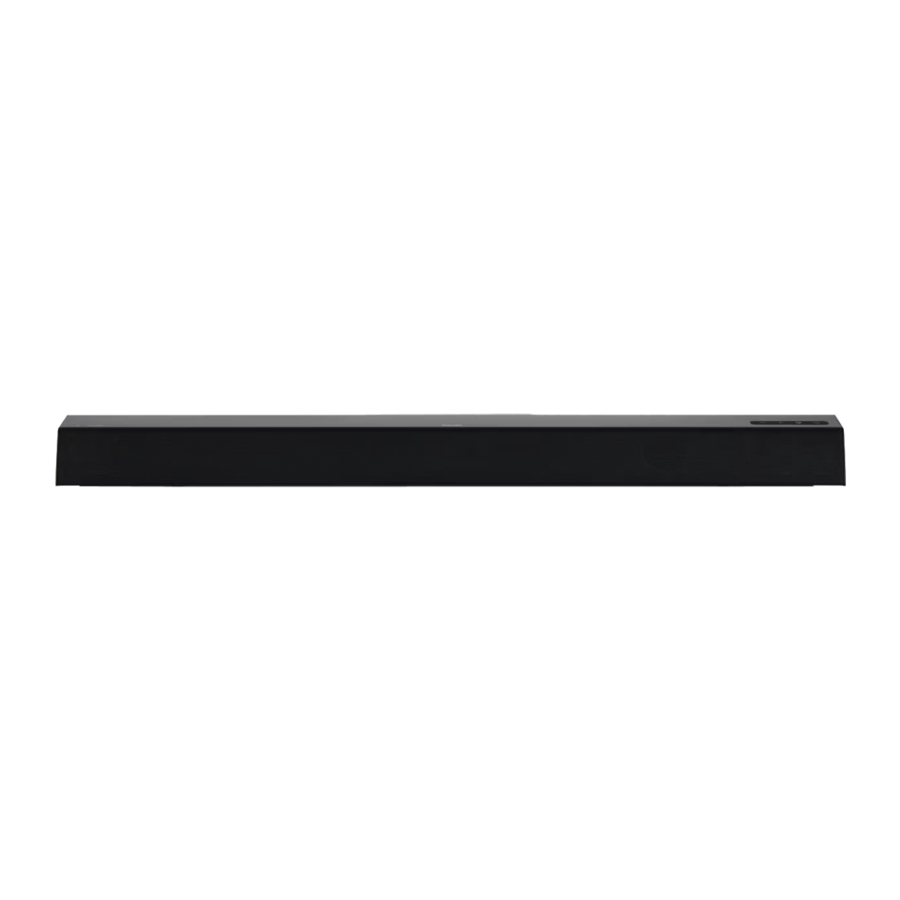

Uw soundbar

Hartelijk gefeliciteerd met uw aankoop en welkom bij Philips! Registreer uw soundbar op www.philips.com/support om optimaal gebruik te maken van de ondersteuning van Philips.

Hoofdeenheid
Dit onderdeel bevat een overzicht van de hoofdeenheid.

1. - (Volume)
   Volume verlagen.
2. + (Volume)
   Volume verhogen.
3. (SOURCE)
   Selecteer een invoerbron voor de soundbar.
4.
   Schakel de soundbar in of naar stand-by.
5. Meerkleurige led-indicator: Bron/Stand-by
6. Afstandsbedieningssensor

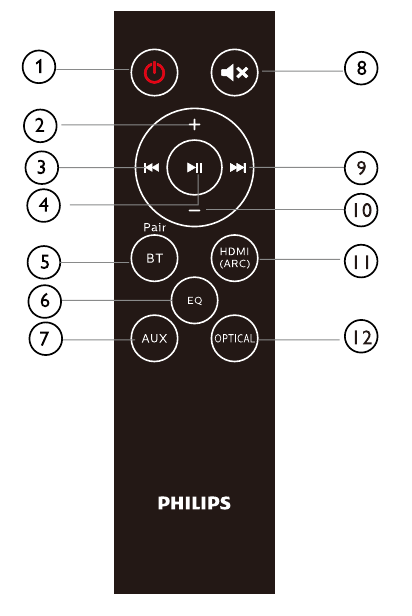

Afstandsbediening

Dit onderdeel bevat een overzicht van de afstandsbediening.

1. (Stand-by-Aan)

• Schakel de soundbar in of naar stand-by.

2. + (Volume)

• Volume verhogen.

• Ga naar het vorige nummer in de Bluetooth-modus.

• Afspelen, pauzeren of hervatten in de Bluetooth-modus.

5. BT/PAIR

• Druk hierop om over te schakelen naar de Bluetooth-modus.
• Houd ingedrukt om de huidige Bluetooth-apparaat te ontkoppelen en een nieuwe koppeling te starten.

6. EQ

• Schakel tussen vier EQ-modi: Movie, Music, Stadium en News.

7. AUX

• Schakel uw audiobron over naar de AUX-verbinding.

• Dempen of volume herstellen.

• Ga naar het volgende nummer in de Bluetooth-modus.

10. - (Volume)

• Volume verlagen.

11. HDMI (ARC)

• Schakel uw audiobron over naar de HDMI (ARC)-verbinding.

12. OPTICAL

• Schakel uw audiobron over naar de optische verbinding.

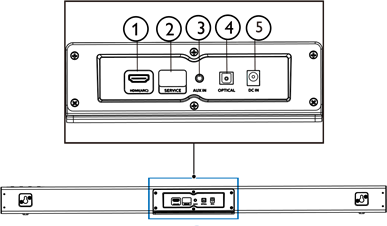

Aansluitingen

Dit onderdeel bevat een overzicht van de beschikbare aansluitingen op uw soundbar.

1. HDMI (ARC)
   Aansluiten op de HDMI-ingang op de TV.
2. SERVICE
   Voor software-upgrades.
3. AUX IN
   Audio-ingang van bijvoorbeeld een MP3-speler (3,5mm-aansluiting).
4. OPTICAL
   Aansluiten op een optische audio-uitgang op de TV of een digitaal apparaat.
5. DC IN
   Sluit de soundbar aan op de voeding.

Aansluiten

Dit onderdeel helpt u uw soundbar aan te sluiten op een TV en andere apparaten.
Raadpleeg de snelstartgids voor informatie over de basisaansluitingen van uw soundbar en accessoires.

Opmerking

• Voor identificatie en voedingswaarden, zie het typeplaatje aan de achterkant of onderkant van het product.
• Voordat u aansluitingen maakt of wijzigt, moet u ervoor zorgen dat alle apparaten zijn losgekoppeld van het stopcontact.

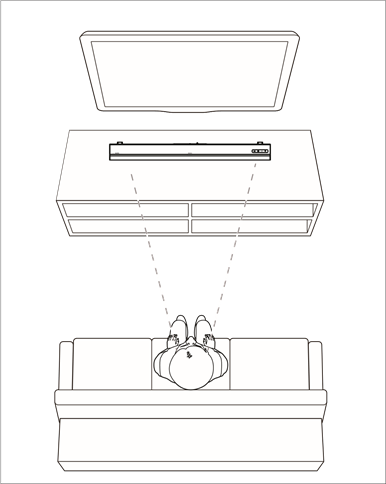

Plaatsing

Plaats uw soundbar zoals hieronder wordt weergegeven.

De soundbar aansluiten

Audio van TV en andere apparaten aansluiten

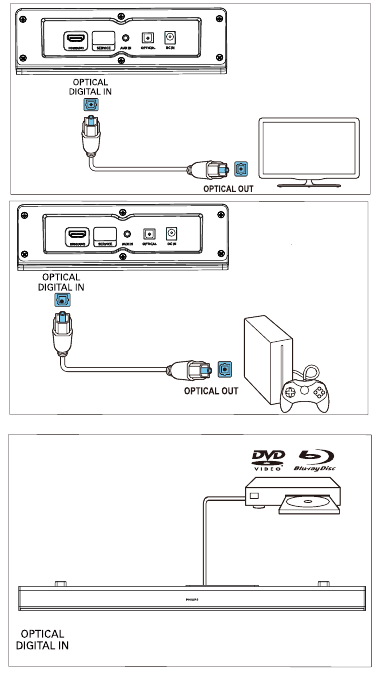

Optie 1: Audio aansluiten via een digitale optische kabel
Beste audiokwaliteit

Gebruik een optische kabel om de OPTICAL-connector op uw soundbar aan te sluiten op de OPTICAL OUT-connector op de TV of een ander apparaat.

• De digitale optische connector kan worden gelabeld als SPDIF of SPDIF OUT.

OPMERKING: De audio-uitgang van de TV moet worden ingesteld op PCM.

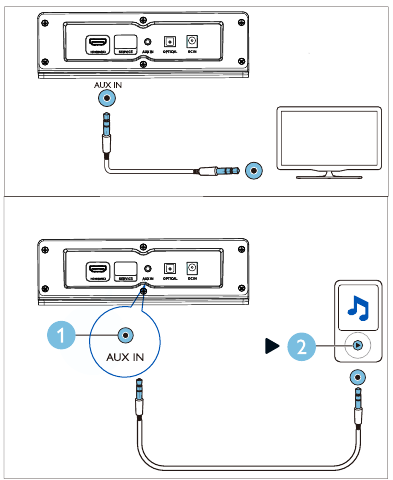

Optie 2: Audio aansluiten via een 3,5mm stereo audiokabel

Gebruik een 3,5mm stereo audiokabel om de AUX IN-connector op uw soundbar aan te sluiten op de AUX-connector op de TV of een ander apparaat.

Optie 3: Aansluiten op HDMI (ARC)-aansluiting
Uw soundbar ondersteunt HDMI met Audio Return Channel (ARC). Als uw TV compatibel is met HDMI ARC, kunt u luisteren naar de TV-audio via uw soundbar met behulp van een enkele HDMI kabel.

1. Gebruik een High Speed HDMI-kabel om de HDMI (ARC)-connector op uw soundbar aan te sluiten op de HDMI ARC-connector op de TV.
   • De HDMI ARC-connector op de TV kan anders worden gelabeld. Raadpleeg de gebruikershandleiding van de TV voor meer informatie.
2. Schakel op uw TV de HDMI-CEC-bewerkingen in. Raadpleeg de gebruikershandleiding van de TV voor meer informatie.
   OPMERKING: De audio-uitgang van de TV moet worden ingesteld op PCM.

Uw soundbar gebruiken

Dit gedeelte helpt u de soundbar te gebruiken om audio af te spelen vanaf aangesloten apparaten.

Voordat u begint

• Maak de noodzakelijke aansluitingen die worden beschreven in de snelstartgids of de gebruikershandleiding.
• Zet de soundbar op de juiste bron voor andere apparaten.

In-/uitschakelen

Sluit de soundbar aan op de stroomvoorziening en de rode stand-by-indicator gaat branden.
Druk op om de soundbar in te schakelen. De indicator van de soundbar licht wit op en toont vervolgens de status van de laatst geselecteerde bron. Druk nogmaals om de soundbar in de stand-by-modus te zetten.
Stand-by: de indicator is continu rood.

Volumeregeling

Druk op +/- (Volume) om het volume hoger of lager te zetten.

• Om het geluid te dempen, drukt u op op de afstandsbediening.
• Om het geluid te herstellen, drukt u nogmaals op of drukt u op +/- (Volume).

Status indicator

	Volume verlagen/verhogen/Dempen: knippert rood.
	Maximum/minimum volume: continu rood gedurende drie seconden.

• Wanneer u op + (Volume) drukt om het volume te verhogen, knippert de indicator van de soundbar rood en keert het volume terug naar de normale status. De indicator van de soundbar brandt continu rood gedurende drie seconden wanneer het volume het maximum bereikt.
• Wanneer u op - (Volume) drukt om het volume te verlagen, knippert de indicator van de soundbar rood en keert het volume terug naar de normale status. De indicator van de soundbar brandt continu rood gedurende drie seconden wanneer het volume het minimum bereikt.

Bron selecteren

Druk herhaaldelijk op op de soundbar of de bijbehorende knoppen (BT/PAIR, AUX, HDMI (ARC), OPTICAL) op de afstandsbediening om tussen verschillende bronnen te schakelen.

	AUX IN: continu groen
	Bluetooth-koppeling: knippert blauw
	Bluetooth-verbinding: continu blauw
	OPTICAL: continu geel
	HDMI (ARC): continu paars

EQ-instelling

Druk op EQ op de afstandsbediening om de modus Music (muziek), Movie (film), News (nieuws) of Stadium (stadion) te selecteren.

• Music (muziek): de indicator van de soundbar knippert 3 seconden wit.

• Movie (film): de indicator van de soundbar knippert 3 seconden groen.

• News (nieuws): de indicator van de soundbar knippert 3 seconden rood.

• Stadium (stadion): de indicator van de soundbar knippert 3 seconden cyaan.


AUX-audiobron

U kunt audio afspelen vanaf een extern apparaat (smartphone, tablet, enz.) via een 3,5mm-audiokabel.

1. Sluit het externe apparaat aan op uw soundbar via de 3,5 mm stereo-audiokabel (niet meegeleverd). Raadpleeg pagina 8 voor stappen van de AUX-aansluiting.
2. Druk op AUX op de afstandsbediening.
   De indicator van de soundbar wordt continu groen.
3. Speel audio af op het externe apparaat (raadpleeg de gebruikershandleiding van het apparaat).

Optische audiobron

U kunt audio van een TV afspelen via een optische kabel.

1. Sluit de TV aan op uw soundbar via de optische kabel (niet meegeleverd). Raadpleeg pagina 7 voor stappen van de OPTICAL-aansluiting.
2. Druk op OPTICAL op de afstandsbediening.
   De indicator van de soundbar wordt continu geel.

Aansluiten op de HDMI (ARC)-aansluiting: De audio-uitgang van de TV moet ingesteld zijn op een PCM-signaal.

HDMI (ARC)-audiobron

ARC (Audio Return Channel) wordt gebruikt in digitale audio-uitvoer van liquid crystal display-televisie om de optimale synchrone geluidskwaliteit te verkrijgen.

1. Sluit de TV aan op uw soundbar via de HDMI-kabel (niet meegeleverd). Raadpleeg pagina 8 voor stappen van de HDMI (ARC)-aansluiting.
2. Druk op HDMI (ARC) op de afstandsbediening.
   De indicator van de soundbar wordt continu paars.

Opmerking: de audio-uitgang van de TV moet ingesteld zijn op een PCM-signaal en ARC ingeschakeld (raadpleeg de handleiding van de TV).

Audio afspelen via Bluetooth

Via Bluetooth verbindt u de soundbar met uw Bluetooth-apparaat (zoals een iPad, iPhone, iPod touch, Android-telefoon of laptop), waarna u via uw soundbar naar de audiobestanden kunt luisteren die op het apparaat zijn opgeslagen. Wat u nodig hebt

• Een Bluetooth-apparaat dat het Bluetooth-profiel A2DP en AVRCP ondersteunt, en met Bluetooth-versie 4.2 of hoger.
• Het operationele bereik tussen de soundbar en een Bluetooth-apparaat is ongeveer 4 meter (13 voet).

1. Druk op BT/Pair op de afstandsbediening om de soundbar in te schakelen naar de Bluetooth-modus.
   De indicator van de soundbar knippert blauw.
2. Schakel op het Bluetooth-apparaat Bluetooth in, zoek en selecteer Philips TAB5105 / TAB5108 om de verbinding te starten (zie de gebruikershandleiding van het Bluetooth-apparaat voor het inschakelen van Bluetooth).
   Tijdens de verbinding knippert de indicator van de soundbar blauw.
3. Wacht tot de indicator van de soundbar continu blauw wordt en er een pieptoon klinkt wanneer de verbinding tot stand is gebracht.
   Als de verbinding mislukt, blijft de indicator knipperen.
4. Selecteer en speel audiobestanden of muziek af op uw Bluetooth-apparaat.
   • Tijdens het afspelen wordt het afspelen van muziek onderbroken als er een oproep binnenkomt.
   • Als uw Bluetooth-apparaat het AVRCP-profiel ondersteunt, kunt u op de afstandsbediening op drukken om naar een nummer te springen, of op drukken om het afspelen te pauzeren/hervatten.
5. Om Bluetooth te verlaten, schakelt u uw soundbar over naar een andere bron.
   • Wanneer u terugschakelt naar de Bluetooth-modus, blijft de Bluetooth-verbinding actief.
     Verbreek de verbinding met het huidige apparaat:
   • Als u uw soundbar met een ander Bluetooth-apparaat wilt verbinden, houdt u BT/PAIR op de afstandsbediening ingedrukt om de verbinding met het huidige aangesloten Bluetooth-apparaat te verbreken.

Status indicator

	Wachten op verbinding: knippert blauw
	Verbonden: continu blauw
	Verbinding verbroken: knippert blauw

Opmerking

• Het streamen van muziek kan worden onderbroken door obstakels tussen het apparaat en de soundbar; zoals een muur, een metalen behuizing die het apparaat bedekt of andere apparaten in de buurt die op dezelfde frequentie werken.

Automatische stand-by

Dit product schakelt automatisch over naar de stand-by-modus na 15 minuten inactiviteit van de knop en er geen audio wordt afgespeeld vanaf een aangesloten apparaat.

Fabrieksinstellingen toepassen

U kunt uw soundbar terugzetten naar de standaard instellingsmodus.

• Houd in de AUX-modus op de afstandsbediening 5 seconden ingedrukt.
  De fabrieksinstellingen zijn hersteld.

Wandmontage

Opmerking

• Onjuiste wandmontage kan leiden tot een ongeluk, letsel of schade. Als u vragen heeft, neem dan contact op met Consumer Care in uw land.
• Zorg er voor wandmontage voor dat de muur het gewicht van uw soundbar kan dragen.

Schroeflengte/-diameter
Afhankelijk van het type wandmontage, zorg ervoor dat u schroeven gebruikt met een geschikte lengte en diameter.

Zie de illustratie in de snelstartgids over het aan de muur monteren van de soundbar.

1. Boor twee gaten in de muur.
2. Maak de pluggen en schroeven vast in de gaten.
3. Hang de soundbar aan de bevestigingsschroeven.

Productspecificaties

Opmerking

• Specificaties en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Versterker

• RMS totaal uitgangsvermogen: 30W RMS (+/- 0,5 dB, 10% THD)
• Frequentierespons: 50 Hz-15 kHz / ±3 dB
• Signaal-ruisverhouding: > 65 dB (CCIR) / (A-gewogen)
• Totale harmonische vervorming: <1%
• Ingangsgevoeligheid:
• LINE IN: 500 mV +/-50 mV

Bluetooth

• Bluetooth-profielen: A2DP, AVRCP
• Bluetooth-versie: 4.2
• Frequentieband/Uitgangsvermogen: 2402 - 2480 MHz / ≤ 20 dBm

Hoofdeenheid
Soundbar

• Voeding: 100-240 V~, 50/60 Hz
• Stroomverbruik: 15V/1.6A
• Stroomverbruik in stand-by: ≤ 0,5 W
• Afmetingen (B x H x D): 900 x 65,5 x 91 mm
• Gewicht: 1,53 kg
• Driver: 2 x full range (52 mm/2", 4 ohm)

Batterijen voor de afstandsbediening

• 2 x AAA-R03-1.5 V

Probleemoplossing

• Risico op elektrische schok! Verwijder nooit de behuizing van het product.

Om de garantie te behouden, moet u nooit zelf proberen het product te repareren.
Als u problemen ondervindt bij het gebruik van dit product, controleer dan de volgende punten voordat u service aanvraagt. Als u nog steeds een probleem hebt, kunt u ondersteuning krijgen op www. philips.com/support.

Hoofdeenheid

De knoppen op de soundbar werken niet

• Koppel de soundbar enkele minuten los van de stroomvoorziening en sluit deze vervolgens weer aan.

Geluid

Geen geluid uit de soundbarluidsprekers

• Sluit de audiokabel van uw Soundbar aan op uw tv of andere apparaten.
• Zet uw soundbar terug naar de fabrieksinstellingen.
• Selecteer op de afstandsbediening de juiste audio-ingang.
• Zorg ervoor dat het geluid van de soundbar niet is gedempt.

Vervormd geluid of echo

• Als u audio van de tv afspeelt via de soundbar, zorg er dan voor dat het geluid van de tv is gedempt.

Bluetooth

Een apparaat kan geen verbinding maken met de soundbar

• Het apparaat ondersteunt de compatibele profielen die vereist zijn voor de soundbar niet.
• U hebt de Bluetooth-functie van het apparaat niet ingeschakeld. Raadpleeg de gebruikershandleiding van het apparaat voor het inschakelen van de functie.
• Het apparaat is niet correct aangesloten. Sluit het apparaat correct aan (zie 'Audio afspelen via Bluetooth').
• De soundbar is al verbonden met een ander Bluetooth-apparaat. Koppel het verbonden apparaat los en probeer het opnieuw.

De kwaliteit van het afspelen van audio vanaf een aangesloten Bluetooth-apparaat is slecht.

• De Bluetooth-ontvangst is slecht. Verplaats het apparaat dichter bij de soundbar of verwijder eventuele obstakels tussen het apparaat en de soundbar.

Het aangesloten Bluetooth-apparaat maakt voortdurend verbinding en verbreekt de verbinding

• De Bluetooth-ontvangst is slecht. Verplaats het apparaat dichter bij de soundbar of verwijder eventuele obstakels tussen het apparaat en de soundbar.
• Schakel de Wi-Fi-functie op het Bluetooth-apparaat uit om interferentie te voorkomen.
• Voor sommige Bluetooth-apparaten kan de Bluetooth-verbinding automatisch worden gedeactiveerd om stroom te besparen. Dit duidt niet op een storing van de soundbar.

Belangrijk

Lees en begrijp alle instructies voordat u uw product gebruikt. Als schade wordt veroorzaakt doordat de instructies niet zijn opgevolgd, is de garantie niet van toepassing.

Hulp en ondersteuning
Ga voor uitgebreide online ondersteuning naar www.philips.com/support om:

• de gebruikershandleiding en de snelstartgids te downloaden
• videotutorials te bekijken (alleen beschikbaar voor bepaalde modellen)
• antwoorden te vinden op veelgestelde vragen (FAQ's)
• ons een vraag te e-mailen
• te chatten met onze supportmedewerker. Volg de instructies op de website om uw taal te selecteren en voer vervolgens het modelnummer van uw product in.

U kunt ook contact opnemen met Consumer Care in uw land. Noteer voordat u contact opneemt het modelnummer en het serienummer van uw product. U kunt deze informatie vinden op de achterkant of onderkant van uw product.

Belangrijke veiligheidsinstructies

• Lees deze instructies.
• Bewaar deze instructies.
• Neem alle waarschuwingen in acht.
• Volg alle instructies.
• Gebruik dit apparaat niet in de buurt van water.
• Maak het apparaat alleen schoon met een droge doek.
• Blokkeer geen ventilatieopeningen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
• Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
• Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
• Zorg ervoor dat er niet op het netsnoer kan worden gelopen en dat het niet bekneld kan raken, met name bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
• Gebruik uitsluitend hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
• Gebruik het apparaat alleen met het karretje, de standaard, het statief, de beugel of de tafel die door de fabrikant is gespecificeerd of samen met het apparaat wordt verkocht. Wees voorzichtig bij het verplaatsen van de combinatie van karretje/apparaat om letsel door omvallen te voorkomen.

• Koppel dit apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
• Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
• Batterijgebruik

  Om batterijlekkage te voorkomen die kan leiden tot lichamelijk letsel, schade aan eigendommen of schade aan het apparaat:
  • Plaats alle batterijen correct, + en - zoals aangegeven op het apparaat.
  • Meng geen batterijen (oud en nieuw of koolstof en alkaline, enz.).
  • Verwijder de batterijen wanneer het apparaat lange tijd niet wordt gebruikt.
  • De batterijen mogen niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur of iets dergelijks.
• Het product/de afstandsbediening kan een knoopcelbatterij bevatten die kan worden ingeslikt. Houd de batterij te allen tijde buiten bereik van kinderen! Bij inslikken kan de batterij ernstig letsel of de dood veroorzaken. Ernstige interne brandwonden kunnen optreden binnen twee uur na inslikken.
• Als u vermoedt dat een batterij is ingeslikt of in een deel van het lichaam is geplaatst, zoek dan onmiddellijk medische hulp.
• Wanneer u de batterijen vervangt, houd dan altijd alle nieuwe en gebruikte batterijen buiten bereik van kinderen. Zorg ervoor dat het batterijvak volledig is afgesloten nadat u de batterij hebt vervangen.
• Als het batterijvak niet volledig kan worden afgesloten, stop dan met het gebruik van het product. Buiten bereik van kinderen bewaren en contact opnemen met de fabrikant
• Het apparaat mag niet worden blootgesteld aan druppels of spatten.
• Plaats geen bronnen van gevaar op het apparaat (bijvoorbeeld met vloeistof gevulde objecten, brandende kaarsen).
• Dit apparaat kan lood en kwik bevatten. Afvoeren in overeenstemming met lokale, staats- of federale wetten. Neem voor informatie over verwijdering of recycling contact op met uw plaatselijke autoriteiten. Neem voor aanvullende hulp bij recyclingmogelijkheden contact op met www. mygreenelectronics.com ofwww.eiae.org of www.recycle.philips.com.
• Waar de NETSTEKKER of een apparaatkoppeling wordt gebruikt als het loskoppelapparaat, moet het loskoppelapparaat gemakkelijk bedienbaar blijven.
• Plaats dit apparaat niet op meubels die door een kind en een volwassene kunnen worden gekanteld die erop leunen, trekken, staan ​​of klimmen. Een vallend apparaat kan ernstig letsel of zelfs de dood veroorzaken.
• Dit apparaat mag niet worden geplaatst in een ingebouwde installatie, zoals een boekenkast of rek, tenzij er voldoende ventilatie is. Zorg ervoor dat u een ruimte van 20 cm of meer rond dit apparaat vrijlaat.

Symbool voor klasse II-apparatuur

Dit symbool geeft aan dat het apparaat een dubbel isolatiesysteem heeft.

Ken deze veiligheidssymbolen
Deze 'bliksemschicht' geeft aan dat niet-geïsoleerd materiaal in uw apparaat een elektrische schok kan veroorzaken. Voor de veiligheid van iedereen in uw huishouden dient u de productafdekking niet te verwijderen.
Het 'uitroepteken' vestigt de aandacht op functies waarvoor u de bijgevoegde documentatie nauwkeurig moet lezen om problemen met de bediening en het onderhoud te voorkomen.

Om het risico op brand of elektrische schok te verminderen, mag dit apparaat niet worden blootgesteld aan regen of vocht en mogen objecten gevuld met vloeistoffen, zoals vazen, niet op dit apparaat worden geplaatst.

Om elektrische schokken te voorkomen, brengt u de brede pin van de stekker in lijn met de brede sleuf en steekt u de stekker volledig in het stopcontact.

Verzorging van uw product
Gebruik alleen een microvezeldoek om het product schoon te maken.

Registreer uw product en ontvang ondersteuning op www.philips.com/support

Referenties

• Philips Customer Service Support - Home | Philips
• E-cycling Central: Find a Recycler - Electronic Recycling
• Electronics reuse and recycling | Philips

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Philips TAB510X, 5000 Series - Soundbar Handleiding

Beschikbare talen
