QFX SBX-serie, SBX-1535 - Handleiding luidsprekers

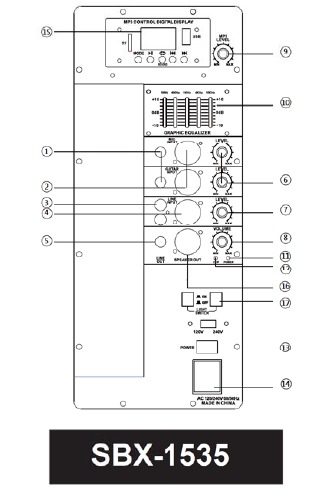

ACHTERPANEEL ACTIEVE LUIDSPREKERS

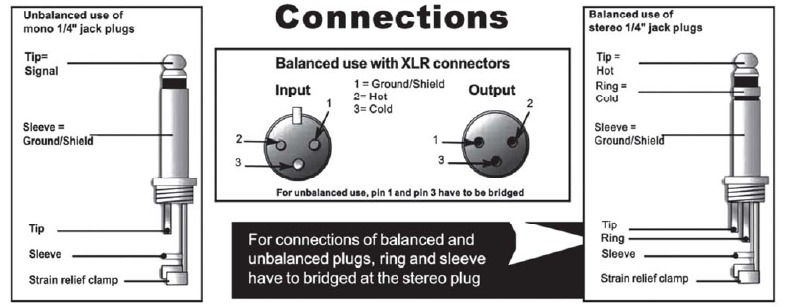

Aansluitingen

Instructie voor het gebruik van draadloze microfoon:

1. Plaats de batterij in de draadloze microfoon wanneer u klaar bent om deze te gebruiken
2. Gebruik de microfoon in de behuizing voor het beste geluid, zodat deze geen storing veroorzaakt bij radio's
3. Wanneer de microfoon op AAN staat, werkt deze
4. De microfoon gaat naar de stand-bymodus wanneer deze op DEMPEN staat
5. Om de microfoon uit te schakelen, zet u de knop op UIT
6. De beste opnameafstand van mond tot microfoon is tussen 1-2 cm

INLEIDING

Uw product wordt ondersteund door een beperkte garantie van 90 dagen. Registreer uw product via het bijgevoegde formulier aan het einde van deze handleiding.

1. Alle bedieningsinstructies dienen te worden gelezen voordat u deze apparatuur gebruikt.
2. Open het apparaat niet om het risico op elektrische schokken te verminderen.
   er zijn GEEN GEBRUIKERS- OF ONDERHOUDSBARE ONDERDELEN BINNENIN BEDIENINGSELEMENTEN (ACTIEVE LUIDSPREKERS)

BEDIENINGSELEMENTEN (ACTIEVE LUIDSPREKERS)

1. MIC/GUITAR/LINE LEVEL INPUT JACK - Deze jack wordt gebruikt voor een microfoon /gitaar en lijnniveau-ingangen. Sluit cd-spelers of tapedecks aan op LINE-ingangen. Muziekinstrumenten met lijnniveau en stereo-uitgangen, zoals ritmemachines, keyboards of samplers, moeten ook worden aangesloten op LINE-ingangen.
2. MIC/GUITAR LINE LEVEL XLR INPUT JACK - Deze jack wordt gebruikt voor microfoon /gitaar 1 en lijnniveau-ingangen. Sluit cd-spelers of tapedecks aan op LINE-ingangen. Muziekinstrumenten met lijnniveau en stereo-uitgangen, zoals ritmemachines of samplers, moeten op de LINE-ingangen worden aangesloten. Sluit geen mengpanelen aan op deze ingang, gebruik alleen de B: RCA In-put (3 of 4)!
3. BALANCED RCA LINE INPUT - Deze aansluiting is ontworpen om een gebalanceerd lijnniveau-ingangssignaal te accepteren van een mengpaneel of ander lijnniveau-apparaat met een gebalanceerde uitgangsjack. Gebruik een gebalanceerde kabel wanneer de signaalkabellengte langer is dan 1,2 meter, dit vermindert overmatig signaalverlies. Zorg ervoor dat u alleen lijnniveau-invoerapparaten zoals mengpanelen en tapemachines op deze jack aansluit.
4. BALANCED XLR LINE INPUT - Deze aansluiting is ontworpen om een gebalanceerd lijnniveau-ingangssignaal te accepteren van een mengpaneel of ander lijnniveau-apparaat met een gebalanceerde uitgangsjack. Gebruik een gebalanceerde kabel wanneer de signaalkabellengte langer is dan 4,5 meter, dit vermindert overmatig signaalverlies. Zorg ervoor dat u alleen lijnniveau-invoerapparaten zoals mengpanelen en tapemachines op deze jack aansluit.
5. LINEOUTPUT JACK - Deze jack wordt gebruikt om het inkomende lijnniveau-signaal naar de lijninvoer op een ander mengpaneel of eindversterker te sturen.
6. MICROPHONE/GUITAR LINE LEVEL INPUT LEVEL - Deze knop wordt gebruikt om het uitgangssignaal van de microfoon /gitaar of cd-speler/tapedeck te regelen dat is aangesloten op de Mic/gitaarlijn Level jack (1&2)
7. MIC LINE LEVEL INPUT JACK - Deze jack wordt gebruikt voor een microfoon en lijnniveau-ingang. Sluit cd-spelers of tapedecks aan op LINE-ingangen. Muziekinstrumenten met lijnniveau en stereo-uitgangen, zoals ritmemachines, keyboards of samplers, moeten ook worden aangesloten op lijninvoeren.
8. OUTPUT VOLUME - deze knop wordt gebruikt om het uitgangssignaal te regelen dat naar andere lijnniveau-ingangsjacks wordt gestuurd, zoals een mengpaneel of eindversterker 5.
9. MP3 CONTROL - Deze knop wordt gebruikt om de hoeveelheid MP3 te regelen die op het uitgangssignaal wordt toegepast.
10. 5-BAND GRAPHIC EQ
    Met de grafische equalizer met 5 banden kunt u de frequentierespons van het L- en R-kanaal bussignaal aanpassen, waardoor u maximaal +12dB kunt verlagen en verhogen voor elke frequentieband vanuit de vlakke positie
11. POWER LED - Deze L.E.D brandt wanneer u de stroom inschakelt.
12. Het clip-lampje brandt wanneer er geluidsvervorming is.
13. Aan/uit-schakelaar - Druk hierop om het apparaat in/uit te schakelen.
14. AC Input - Gebruik deze om het meegeleverde netsnoer aan te sluiten.
15. MP3 PLAYER
16. SPEAKON
    Deze aansluiting is voor het aansluiten van één passieve 8 ohm luidspreker met minimaal 150 watt RMS-vermogen.
17. LIGHT SWITCH - Druk hierop om het licht aan/uit te schakelen

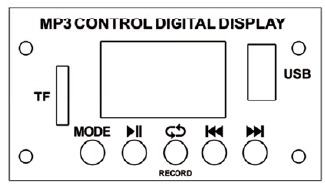

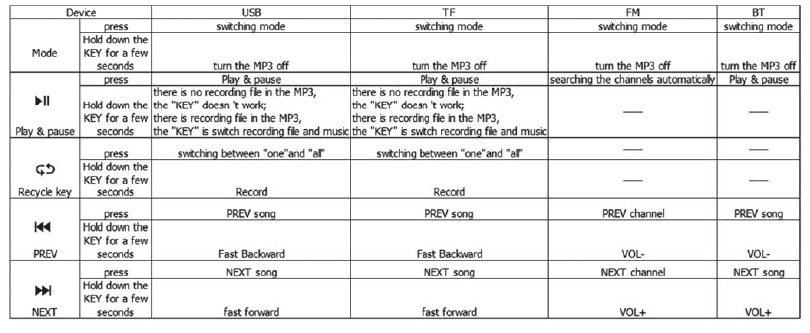

MP3-spelerbediening

Opmerking:
Uitleg van de opnamefunctie voor SBX-1530:

1. Houd de "RECORD" (opnemen) toets enkele seconden ingedrukt, waarna de persoon kan beginnen met opnemen wanneer hij een USB- of TF-kaart plaatst.
2. Houd de "RECORD" (opnemen) toets nogmaals enkele seconden ingedrukt om het opnemen te beëindigen.

Een Bluetooth-apparaat aansluiten op SBX-1535

1. Schakel de luidspreker in. Druk op de luidspreker op "MODE" (modus) totdat u "NO-b" op het led-scherm van de luidspreker ziet.
2. Schakel de stroom in van het aansluitende apparaat (computer/mobiele telefoon) waarmee u de luidspreker wilt koppelen. Schakel de Bluetooth-functie in op het aansluitende apparaat. Volg de apparaatinstructies over het koppelen van een Bluetooth-apparaat. Als u om een invoerwachtwoord wordt gevraagd, voert u het nummer "0000" of "1234" in. (Dit is het standaardwachtwoord voor de meeste Bluetooth-apparaten) Het bereik voor een Bluetooth-apparaat is ongeveer 9 meter (30 voet) onder optimale omstandigheden

"FM" RADIO BEDIENING

1. Druk op input om FM-radio te selecteren.
2. Druk eenmaal op de Play/Pause (afspelen/pauze) knop op het apparaat of de afstandsbediening om naar radiostations in uw omgeving te scannen.
3. Het scannen is binnen ongeveer 20-30 seconden voltooid. Na dit scannen stelt de radio automatisch stations in uw omgeving in in de radio. U hoeft dit niet opnieuw te doen, tenzij u dit apparaat naar een nieuw gebied brengt. Volg dan gewoon de installatie-instructie opnieuw om uw nieuwe gebied te scannen
4. Druk op de fast forward (snel vooruit) of fast backwards (snel achteruit) knop op het apparaat of de afstandsbediening om van zender te wisselen.

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd ter verbetering

LUIDSPREKERSTATIEVEN

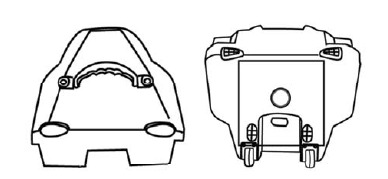

BOVENAANZICHT MONTAGE

SBX-1535 ONDERZIJDE

1. VERGRENDELPEN
   U kunt de standaard in de houder vergrendelen door de VERGRENDELPEN te plaatsen nadat u de standaard veilig hebt gemonteerd.
2. SPEAKER RIGGING montagehardware moet worden gebruikt om de luidspreker waar nodig op te hangen.
3. STAPELEN
   U kunt de luidsprekers van de PB-SERIE ook stapelen door de RUBBEREN VOETEN in de STAPELGLEUVEN te plaatsen.
4. STANDAARDMONTAGE
   Plaats een standaard in de STANDAARDMONTAGEHOUDER

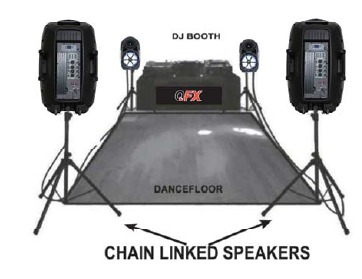

SPECIFICATIES

SBX-1535 ( 21.5Kgs/47.441bs )

Veiligheidsinformatie

LEES DIT VOORDAT U HET APPARAAT GEBRUIKT! BELANGRIJKE WAARSCHUWINGS- EN VEILIGHEIDSINSTRUCTIES!

Dit product voldoet aan de FCC-voorschriften wanneer afgeschermde kabels en connectoren worden gebruikt om het apparaat op andere apparatuur aan te sluiten. Om elektromagnetische interferentie met elektrische apparaten zoals radio's en televisies te voorkomen, gebruikt u afgeschermde kabels en connectoren voor de aansluitingen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het ap-
De bliksemschicht met pijlpunt-symbool in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van ongeïsoleerde •gevaarlijke spanning• in de behuizing van het product die voldoende kan zijn om een risico op elektrische schokken voor personen te vormen.
LEES DE INSTRUCTIES: Alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat het product wordt bediend.
BEWAAR DE INSTRUCTIES: De veiligheids- en bedieningsinstructies moeten worden bewaard voor toekomstig gebruik.
NEEM DE WAARSCHUWINGEN IN ACHT: Alle waarschuwingen op het product en in de bedieningsinstructies moeten in acht worden genomen.
VOLG DE INSTRUCTIES: Alle bedienings- en gebruiksinstructies moeten worden opgevolgd.
REINIGING: Het product mag alleen worden gereinigd met een polijstdoek of een zachte droge doek. Gebruik geen meubelwas, benzine, insecticiden of andere vluchtige vloeistoffen, omdat deze de kast kunnen aantasten.
HULPSTUKKEN: Gebruik geen hulpstukken die niet door de fabrikant van het product worden aanbevolen, omdat deze gevaar kunnen opleveren.
WATER EN VOCHT: Gebruik dit product niet in de buurt van water. Bijvoorbeeld in de buurt van een badkuip, wasbak, gootsteen of wasbak; in een natte kelder; Of in de buurt van een zwembad; en dergelijke.
ACCESSOIRES: Plaats dit product NIET op een onstabiele kar, standaard, driepoot, beugel of tafel. Het product kan vallen, waardoor een kind of volwassene ernstig letsel kan oplopen en het product ernstige schade kan oplopen. Gebruik alleen een kar, standaard, driepoot, beugel of tafel die door de fabrikant wordt aanbevolen. Of verkocht met' het product. Alle producten moeten de fabrikanten volgen en een schriftelijk accessoire gebruiken dat door de fabrikant wordt aanbevolen.
KAR: Een product- en karcombinatie moet worden verplaatst - gezondheidszorg. Snelle stops, overmatige kracht en oneffen oppervlakken kunnen ervoor zorgen dat de product- en karcombinatie omvalt. Zie Afbeelding A.

VENTILATIE: Sleuven en openingen in de kast zijn voorzien van ventilatie en om een betrouwbare werking van het product te garanderen en het te beschermen tegen oververhitting, en openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, bank, kleed of ander soortgelijk oppervlak te plaatsen. Dit product mag niet in een installatie zoals een kast of rek worden geplaatst, tenzij er voor voldoende ventilatie wordt gezorgd of de fabrikanten in acht zijn genomen
STROOMBRONNEN: Dit product mag alleen worden gebruikt met het type stroombron dat op het markeringslabel staat aangegeven. Als u niet zeker bent van het type stroomvoorziening in uw huis, neem dan contact op met uw productdealer of het plaatselijke energiebedrijf.
LOCATIE: Het apparaat moet op een stabiele locatie worden geïnstalleerd.
PERIODEN VAN NIET-GEBRUIK: Het netsnoer van het apparaat moet uit het stopcontact worden getrokken wanneer het lange tijd niet wordt gebruikt.
AARDING OF POLARISATIE:

• Als dit product is uitgerust met een gepolariseerde wisselstroomstekker (een stekker met een blad dat breder is dan het andere), past deze slechts op één manier in het stopcontact. Dit is een veiligheidsvoorziening. Als u de stekker niet volledig in het stopcontact kunt steken, probeer dan de stekker om te draaien. Als de stekker nog steeds niet past, neem dan contact op met uw elektricien om uw verouderde stopcontact te vervangen. Omzeil het veiligheidsdoel van de gepolariseerde stekker niet.
• Als dit product is uitgerust met een drieweg aardingsstekker, een stekker met een derde (aardings)pin, past deze alleen in een aardingsstopcontact. Dit is een veiligheidsvoorziening. Als u de stekker niet in het stopcontact kunt steken, neem dan contact op met uw elektricien om uw verouderde stopcontact te vervangen. Omzeil het veiligheidsdoel van de aardingsstekker NIET.

BESCHERMING VAN HET NETSNOER: Netsnoeren moeten zo worden geleid dat er niet op kan worden gelopen en ze niet kunnen worden afgekneld door voorwerpen die erop of ertegen worden geplaatst, waarbij speciale aandacht moet worden besteed aan snoeren bij stekkers, stopcontacten en het punt waar ze het product verlaten.
AARDING VAN BUITENANTENNE: Als een buitenantenne of kabelsysteem op het product is aangesloten, zorg er dan voor dat de antenne of het kabelsysteem is geaard om enige bescherming te bieden tegen spanningspieken en opgebouwde statische ladingen. Artikel 810 van de National Electrical Code, ANSI/NFPA 70, biedt informatie met betrekking tot de juiste aarding van de mast en ondersteunende constructie, aarding van de belastingdraad naar een antenne-ontladingseenheid, grootte van aardingsgeleiders, van antenne-ontladingseenheid, aansluiting op aardelektroden en vereisten voor de elektrode. Zie Afbeelding B.

BLIKSEM: Voor extra bescherming van dit product tijdens een onweersbui, of wanneer het gedurende lange tijd onbeheerd en ongebruikt wordt achtergelaten, haalt u de stekker uit het stopcontact en koppelt u de antenne of het kabelsysteem los. Dit voorkomt schade aan het product als gevolg van bliksem en spanningspieken in de stroomleiding.
STROOMLEIDINGEN: Een buitenantennesysteem mag niet worden geplaatst in de buurt van bovengrondse leidingen of andere elektrische licht- of stroomcircuits, of waar het in dergelijke stroomleidingen of -circuits kan vallen. Bij het installeren van een buitenantennesysteem moet uiterste zorg worden besteed om te voorkomen dat dergelijke stroomleidingen of -circuits worden aangeraakt, aangezien contact met doorn dodelijk kan zijn.
OVERBELASTING: Overbelast wandcontactdozen, verlengsnoeren of geïntegreerde stopcontacten NIET, omdat dit kan leiden tot brand of elektrische schokken.
BINNENDRINGEN VAN VOORWERPEN EN VLOEISTOFFEN: Duw nooit voorwerpen van welke aard dan ook door openingen in dit product, omdat ze gevaarlijke spanningspunten kunnen raken of onderdelen kunnen kortsluiten die brand of elektrische schokken kunnen veroorzaken. Mors nooit vloeistoffen van welke aard dan ook op het product.
ONDERHOUD: Probeer dit product niet zelf te onderhouden, omdat het openen of verwijderen van deksels u kan blootstellen aan gevaarlijke spanning of andere gevaren. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel.
SCHADE DIE ONDERHOUD VEREIST: Haal de stekker van dit product uit het stopcontact en laat het onderhoud over aan gekwalificeerd onderhoudspersoneel onder de volgende omstandigheden:

• Wanneer het netsnoer of de stekker is beschadigd.
• Als er vloeistof is gemorst of er voorwerpen in het product zijn gevallen.
• Als het product is blootgesteld aan regen of water. Normaal gesproken kan het opvolgen van de bedieningsinstructies leiden tot een onjuiste aanpassing van andere bedieningselementen, wat kan leiden tot schade en vaak uitgebreide werkzaamheden door een gekwalificeerde technicus vereist om het product weer normaal te laten werken.
• Als het product is gevallen of op enigerlei wijze is beschadigd.
• Wanneer het product een duidelijke verandering in prestaties vertoont. Dit duidt op de noodzaak van onderhoud.

VERVANGINGSONDERDELEN: Wanneer vervanging van onderdelen vereist is, zorg er dan voor dat de onderhoudstechnicus vervangingonderdelen heeft gebruikt die door de fabrikant zijn gespecificeerd en dezelfde kenmerken hebben als het originele onderdeel. Niet-geautoriseerde vervangingen kunnen leiden tot brand, elektrische schokken of andere gevaren.
VEILIGHEIDSCONTROLE: Vraag de onderhoudstechnicus na voltooiing van onderhoud of reparaties aan dit product om veiligheidscontroles uit te voeren om vast te stellen dat het product in de juiste staat verkeert.
MONTAGE AAN DE MUUR OF HET PLAFOND: Het product mag niet aan een muur of plafond worden gemonteerd.
WARMTE: Het product moet uit de buurt van warmtebronnen worden geplaatst, zoals radiatoren, warmteroosters, kachels of andere producten (inclusief versterkers) die warmte produceren.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download QFX SBX-serie, SBX-1535 - Handleiding luidsprekers

Beschikbare talen
