Jumbo HOBBY - Handleiding Steiger

GEBRUIK EN FUNCTIE

Dit type steiger is ontworpen om te worden belast met max. 200 kg.
JUMBO HOBBY Steiger is bedoeld voor gebruik waar een veilige en gemakkelijke toegang tot een taak op een bepaalde hoogte nodig is. De steiger is weerbestendig, maar het wordt aanbevolen om de steiger binnenshuis op te slaan wanneer deze niet in gebruik is. Over het algemeen moet aluminium steiger contact met onbehandelde ijzerconstructies en met ijzerdeeltjes vermijden, omdat deze zich in aluminium kunnen werken.
Bij werkzaamheden buitenshuis mag de steiger nooit worden gebruikt bij een windkracht van meer dan 12,5 m/sec. Om te voorkomen dat de steiger omwaait, of wanneer deze niet in gebruik is, wordt aanbevolen om deze naar een beschutte plaats te verplaatsen.

ONTHOUD: Controleer de steiger voor gebruik: Staan de remmen op de zwenkwielen geactiveerd en is de steiger gemonteerd zoals aangegeven in deze instructies.
JUMBO HOBBY Steiger bestaat in zijn eenvoud uit een paar modulaire secties en kan worden uitgebreid in overeenstemming met de volgende instructies.

Veiligheid

LET OP: Reddingslijn/valbeveiligingssysteem mag NIET worden bevestigd aan JUMBO HOBBY Steigers.
Bij installatie op respectievelijk 3,61 en 5,57 meter wordt aanbevolen om met twee personen een JUMBO HOBBY Steiger te monteren.
De platforms moeten worden vastgezet met de stormvergrendeling om onbedoelde scheiding te voorkomen (A). Alle zwenkwielen moeten worden vergrendeld door het pedaal naar beneden te drukken (B). Alle schoren (horizontaal & diagonaal) zijn voorzien van zelfvergrendelende klauwen (C).

Ergonomie

Zorg ervoor dat de werkplek en de toegang daartoe vrij, goed verlicht en niet glad zijn. Til zoveel mogelijk met uw benen met een rechte rug en vermijd draaien en keren tijdens het tillen. Zorg ervoor dat u het werk en de siteconfiguratie plant in relatie tot de belasting, gebruik zoveel mogelijk de lichtste componenten van de steiger. Plan pauzes tijdens bijzonder zware belastingen, zodat spieren en gewrichten kunnen worden ontlast, en gebruik geschikte technische hulpmiddelen (bijv. takels en liften) om de belasting te verminderen.

Onderhoud

JUMBO HOBBY steiger vereist meestal geen onderhoud. Gebruik geen hamer of iets dergelijks om de steigers van mortel te ontdoen.
Gebruik geen olieproduct! om klauwen, stormblokken en zwenkwielen te smeren - gebruik een PTFE-spray

ALGEMENE REGELS EN INSTRUCTIES VOOR GEBRUIK

1. Montage en demontage moet worden uitgevoerd in overeenstemming met de installatie-instructies of in overleg met de fabrikant. JUMBO HOBBY Steiger moet waterpas worden geplaatst. Steigertorens mogen alleen worden gemonteerd of gedemonteerd door personen met de nodige kennis van de structuur en het gebruik. Steigertorens kunnen door één persoon worden gemonteerd, maar het wordt aanbevolen om met 2 personen te zijn, omdat dit sneller en veiliger is.
2. Controleer voor montage alle componenten. Er mogen alleen originele, onbeschadigde JUMBO componenten worden gebruikt.
3. De zwenkwielen moeten in de verticale buizen van het frame worden gemonteerd en bevestigd. Het gewicht moet altijd gelijkmatig over alle 4 de zwenkwielen worden verdeeld.
4. De frames moeten worden vastgezet met zelfvergrendelende clips. Het gebogen deel van de clips moet naar buiten en naar beneden wijzen, het vergrendelt automatisch.
5. JUMBO HOBBY Steigers moeten altijd op een stevige en duurzame ondergrond worden gemonteerd. Duw bij het verplaatsen van de steiger alleen in de lengterichting. Tijdens de beweging mag de helling nooit meer dan 2° bedragen en alleen met loopsnelheid bewegen. Vermijd schokken en stoten.
6. Zorg er bij het verplaatsen van de JUMBO HOBBY steiger voor dat er geen personen of losse voorwerpen op de steiger zijn.
7. Na het verplaatsen moeten de remmen onmiddellijk worden geactiveerd. Om onbedoeld weglopen te voorkomen, moet u ervoor zorgen dat alle zwenkwielen zijn geremd voordat u de steigers betreedt of verlaat. Voordat de steiger wordt gebruikt, moet u ervoor zorgen dat deze volgens de instructies is opgebouwd.
8. Pas op voor bovenliggende obstakels. De steiger moet altijd min. 3 m van stroomvoerende elektrische leidingen verwijderd zijn!
9. Tilapparaten of takels mogen niet op JUMBO HOBBY Steigers worden geplaatst of bevestigd.
10. Klim alleen van binnenuit op de steiger. Toegangsluiken moeten altijd ten opzichte van elkaar versprongen zijn en moeten altijd gesloten worden gehouden. Het op- en afstijgen van het platform mag alleen plaatsvinden via de daarvoor bestemde toegangsroutes.
11. Personen die op de JUMBO HOBBY Steiger werken, mogen niet tegen of over de vangrail leunen.
12. De steiger mag niet worden gebruikt om bouwcomponenten te ondersteunen.
13. Gebruik geen extra ladders, dozen, enz. om het bereik te vergroten.
14. Het is niet toegestaan om op platforms te springen of er iets op te gooien.
15. Corrosieve vloeistoffen en schokken zijn niet toegestaan.
16. Stel de steiger niet bloot aan lange verblijven onder -20°C of boven +70°C.
17. Gebruik de steiger niet buitenshuis of in open gebouwen als de windsnelheid hoger is dan 12,5 m/sec. het moet op een beschermde plaats worden geplaatst, zodat het niet omvalt, of eventueel worden gedemonteerd. Hetzelfde moet aan het einde van de werkdag worden gedaan.
18. Bevestig geen reclameborden of iets dergelijks op de steiger, dit kan de windbelasting verhogen.
19. Geef altijd het goede voorbeeld en maak er een goede gewoonte van om persoonlijke beschermingsmiddelen te gebruiken (helm, handschoenen, veiligheidsschoenen en veiligheidslijnen).
20. De montage-instructies moeten altijd bij de steiger aanwezig zijn. .
21. Als de steiger aan een derde wordt overgedragen, moeten de montage-instructies altijd worden meegeleverd.

PAKKETTEN EN MODULES

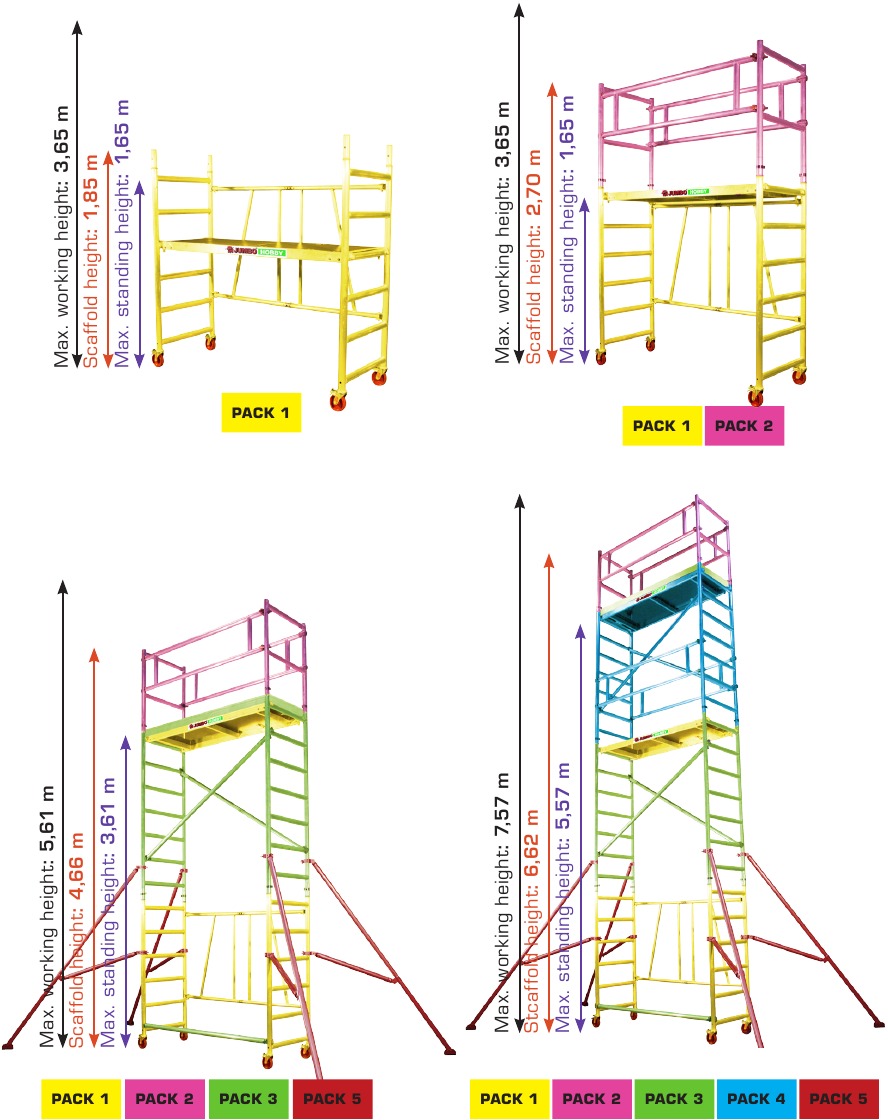

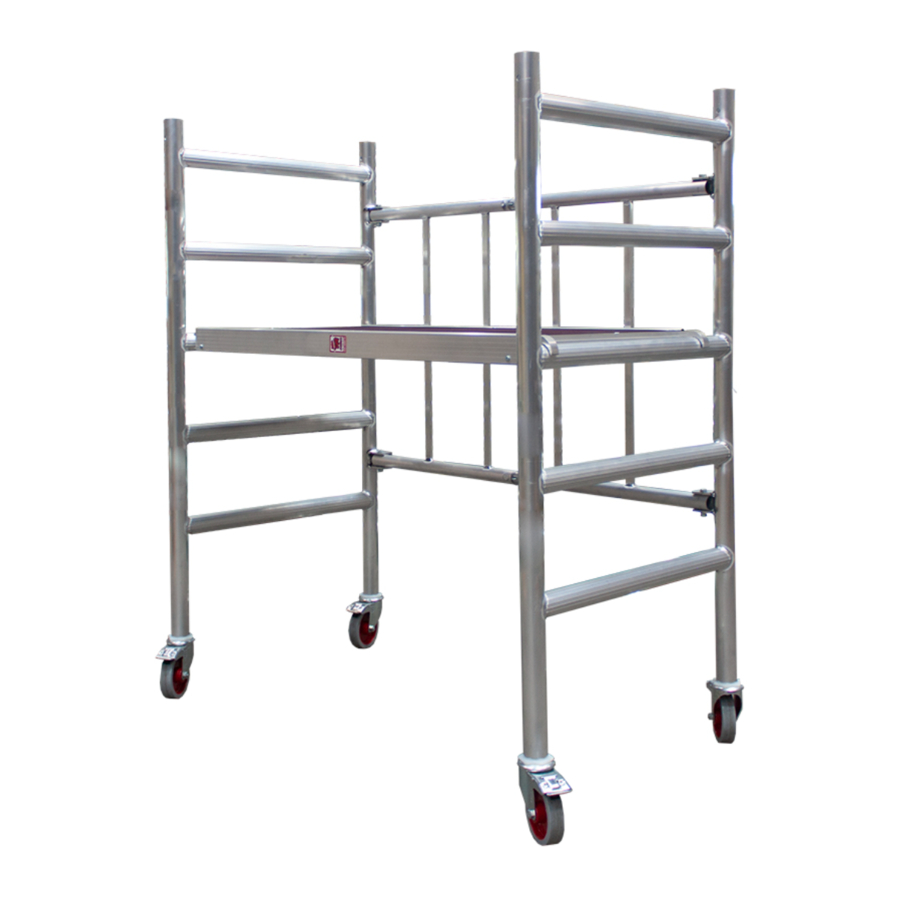

PAKKET 1 - Basismodule

Bevat:
1 x opklapbaar frame 6 sporten, 72,5x165 cm
1 x platform met luik 60x180 cm
4 x nylon zwenkwielen met rem, Ø12,5 cm

PAKKET 2 - Relingkit

Bevat:
2 x spoorwegframes 2 sporten, 72,5x100 cm
2 x dubbele vangrail 180 cm

PAKKET 3 - Uitbreidingskit

Bevat:
2 x frames 7 sporten, 72,5x196 cm
1 x horizontale schoor 180 cm
2 x diagonale schoren 216 cm
1 x plint kit 60x180 cm

PAKKET 4 - Uitbreidingskit

Bevat
2 x frames 7 sporten, 72,5x196 cm
2 x dubbele vangrail 180 cm
2 x diagonale schoren 216 cm
1 x platform met luik 60x180 cm

PAKKET 5 - Stabilisator kit

Bevat:
4 x stabilisatoren 250 cm

MONTAGE-INSTRUCTIES

PAKKET 1

BASISMODULE

Monteer de zwenkwielen voordat u de steiger monteert!

De zwenkwielen monteren

1. Plaats de witte plastic fitting in de verticale buis op de steiger

2. Achter het zwenkwiel zit een bout. Gebruik de bijgeleverde inbussleutel om de bout tegen te houden en draai het witte plastic stuk totdat u voelt dat het zwenkwiel in de buis vastzit. Vastzetten met inbussleutel.

   Herhaal voor alle 4 de zwenkwielen.

Montage

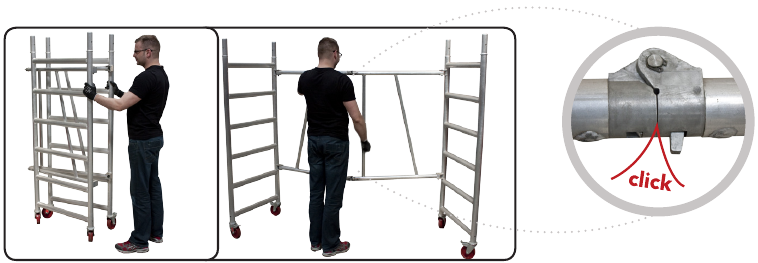

1. Zet de steiger rechtop zodat hij op de zwenkwielen staat en trek de frames van elkaar weg zodat de steiger uitvouwt. Trek het opvouwbare gedeelte helemaal uit totdat het klikslot vastklikt.

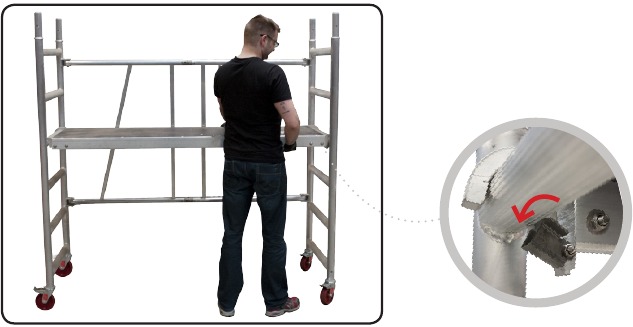

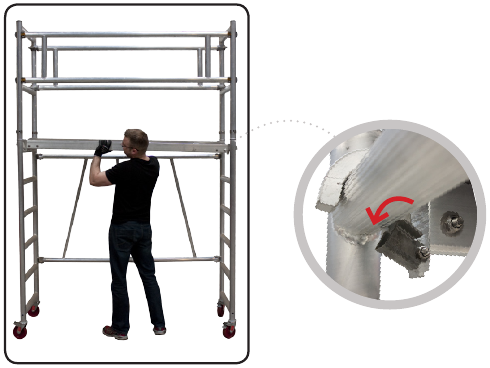

2. Plaats vervolgens het platform op de gewenste hoogte. Vergeet niet de stormvergrendelingen onder het platform te vergrendelen.


LET OP: Vergrendel altijd alle 4 de zwenkwielen voordat u de steiger betreedt! De zwenkwielen worden vergrendeld door de rem naar beneden te drukken.

PAKKET 1 PAKKET 2

BASISMODULE MET RELING

Als het platform zich op de bovenste sport bevindt, kan het voordelig zijn om het een paar sporten naar beneden te verplaatsen en vanaf daar te monteren.
LET OP: Vergrendel altijd alle 4 de zwenkwielen voordat u de steiger betreedt! De zwenkwielen worden vergrendeld door de rem naar beneden te drukken.

De leuning monteren

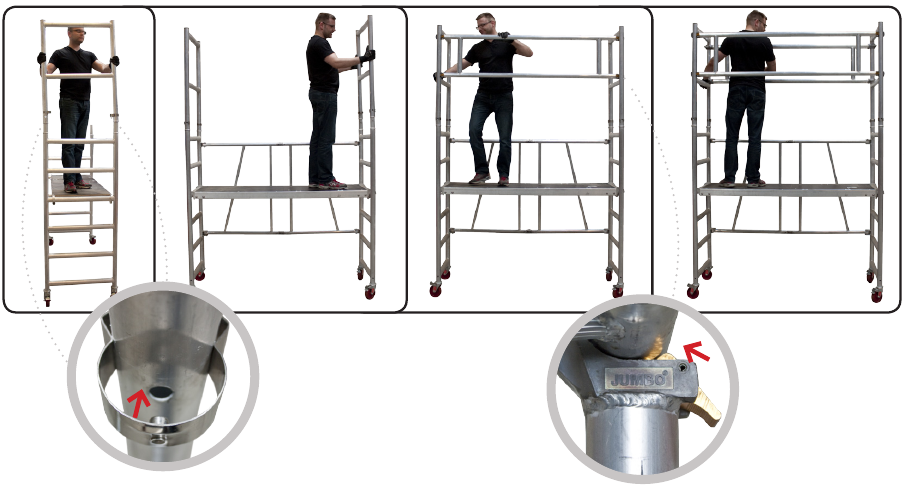

1. Monteer de leuningframes aan beide zijden van de steiger. Vergeet niet het frame vast te zetten door de clip door het gat in het frame te duwen totdat de clip is vergrendeld.
2. Monteer twee dubbele leuningen. Vergeet niet de leuning van binnenuit op de verticale buizen te monteren. Let op dat de klauwen correct vergrendelen.

3. Nu kan het platform naar de bovenste sport op de basismodule worden verplaatst (sport 6 van onderen). Vergeet niet het platform vast te zetten met de stormvergrendelingen!


PAKKET 1 PAKKET 2 PAKKET 3 PAKKET 5

TOREN VAN 3,61 M MET STABILISATOREN

Het basisgedeelte monteren

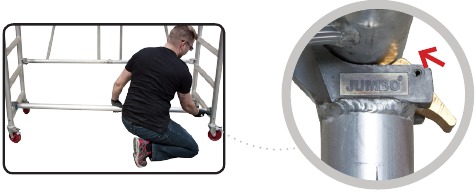

1. Zorg ervoor dat het platform zich op de hoogste sport bevindt en monteer een horizontale steun op de verticale buis - direct boven de onderste sport.

   De horizontale steun moet aan de andere kant van het vaste opvouwbare gedeelte zitten en van binnenuit op de verticale buis worden gemonteerd - net boven de onderste sport. Zorg ervoor dat de klauwen correct zijn vergrendeld.


De uitbreiding monteren

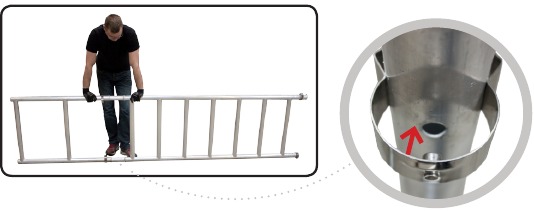

1. Begin met het monteren van een leuningframe bovenop elk frame met 7 sporten. Vergeet niet om elk frame met de clips te beveiligen!

   LET OP: Vergrendel altijd alle 4 de zwenkwielen voordat u de steiger betreedt! De zwenkwielen worden vergrendeld door de rem naar beneden te drukken.

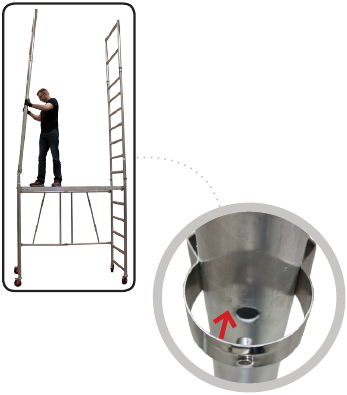

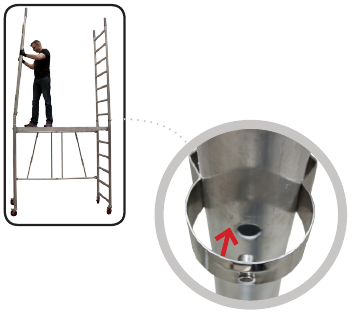

2. Monteer de gemonteerde frames bovenop het basisgedeelte. Vergeet niet de frames met de clips te beveiligen!

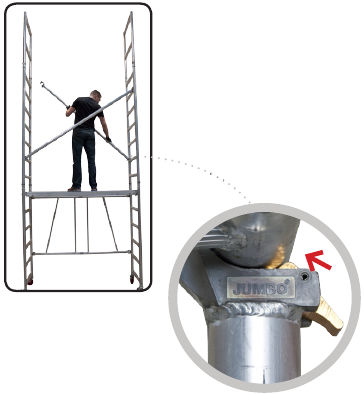

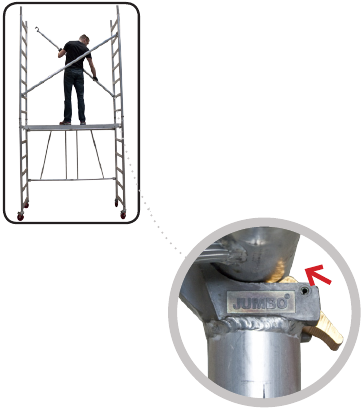

3. Wanneer beide zijden zijn gemonteerd, kunnen de diagonalen aan beide zijden worden geplaatst. Vergeet niet ze tegenover elkaar te plaatsen. Zorg ervoor dat de klauwen correct zijn vergrendeld.


De stabilisatoren monteren

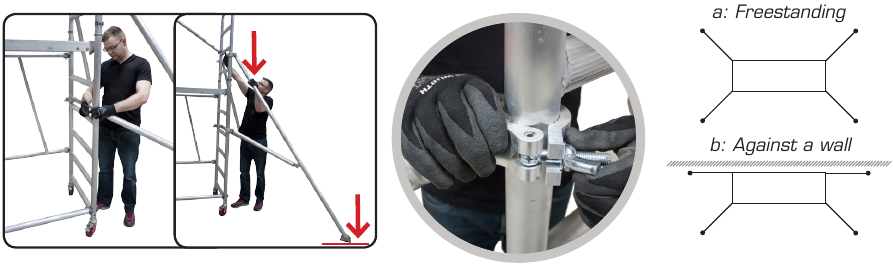

1. Om stabilisatoren te monteren, volgt u het diagram a - b. Plaats de koppelingen op de stabilisatorsteun rond de verticale buis op het frame direct boven de 4e sport. Maak de koppelingen vast. Plaats de bovenste koppelingen op de stabilisator rond de verticale buis van het frame en maak ze losjes vast. Duw de stabilisator met één hand naar beneden totdat de voet van de stabilisator stevig op de grond rust. Maak de koppelingen vast.


Het platform monteren

1. We raden twee personen aan voor de montage van het platform (anders kan een ladder worden gebruikt). Elke persoon pakt een uiteinde van het platform en met een lichte hoek op het platform stappen ze in de steiger en monteren ze het platform bovenop het frame met 7 sporten - net onder het leuningframe. Vergeet niet het platform vast te zetten met stormvergrendelingen!


De leuning monteren

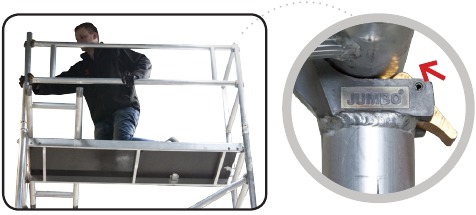

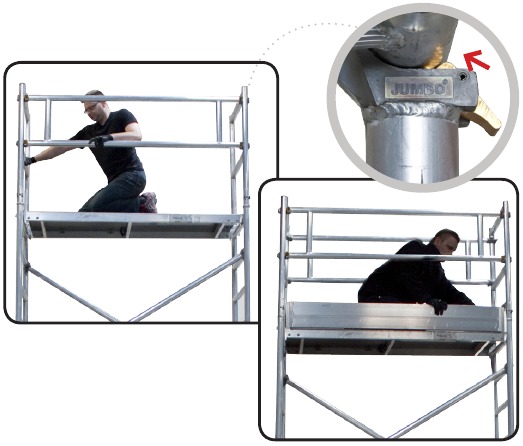

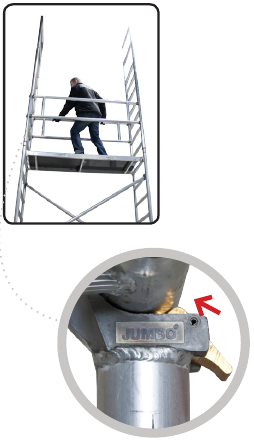

1. Klim op het platform en installeer aan elke kant een dubbele leuning. Ze moeten op de verticale buis van het leuningframe worden geplaatst - aan de binnen- en buitenkant. Zorg ervoor dat de klauwen stevig om de buis zijn bevestigd en correct vergrendelen.
2. Monteer nu de kantplank. Deze moet eenvoudigweg worden uitgeklapt en rond het platform worden gelegd.

TOREN VAN 5,57 M MET STABILISATOREN

LET OP: Vergrendel altijd alle 4 de zwenkwielen voordat u de steiger betreedt! De zwenkwielen worden vergrendeld door de rem naar beneden te drukken.

De eerste uitbreiding monteren

1. Monteer de twee frames met 7 sporten aan elke kant. Vergeet niet om met de clips te beveiligen.

2. Monteer vervolgens de diagonalen. Vergeet niet dat ze niet aan dezelfde kant of parallel mogen worden geplaatst - installeer diagonalen aan elke kant in een tegenovergestelde positie. Zorg ervoor dat de klauwen correct zijn vergrendeld!



Het eerste platform monteren

(middengedeelte)

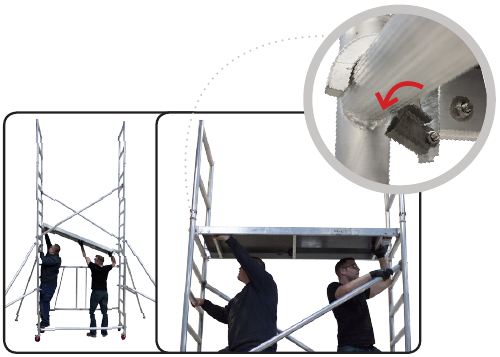

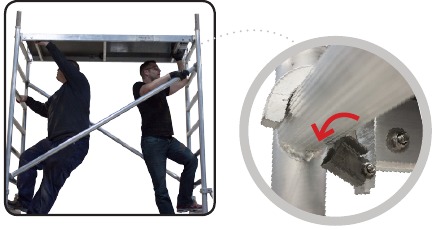

1. Plaats het eerste platform op de bovenste sport van de uitbreiding. Het wordt aanbevolen dat twee personen het platform monteren (anders kan een ladder worden gebruikt). Elke persoon pakt een uiteinde van het platform en met een lichte hoek op het platform stappen ze in de steiger en plaatsen ze het platform. Vergeet niet het platform vast te zetten met stormvergrendelingen!


De tweede uitbreiding monteren

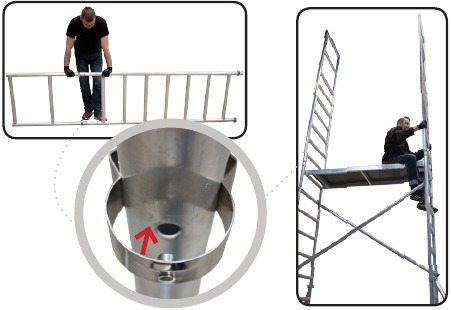

1. Begin met het monteren van het leuningframe bovenop de twee frames met 7 sporten. Vergeet niet om met de clips te beveiligen. Monteer vervolgens de gemonteerde frames. Vergeet niet om met de clips te beveiligen.

2. Monteer nu de volgende dubbele leuning. Eén aan elke kant - gemonteerd aan de binnenkant op de verticale buis. De onderste klauwen op elke leuning moeten direct boven de 2e sport boven het platform worden geplaatst.

3. Monteer de diagonalen. Vergeet niet dat de diagonalen aan elke kant in een kruis moeten worden geplaatst!
   Zorg ervoor dat de klauwen correct zijn vergrendeld.


Het tweede platform monteren

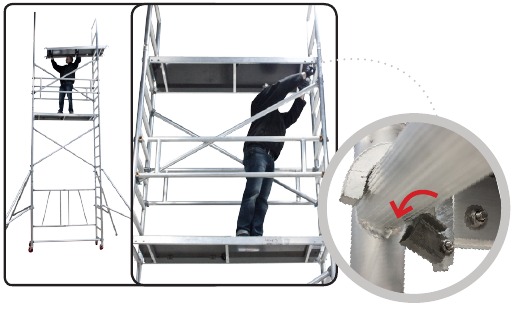

1. Monteer het platform op de bovenste sport op het frame met 7 sporten. Vergeet niet om met de stormvergrendelingen te beveiligen.


De leuning monteren

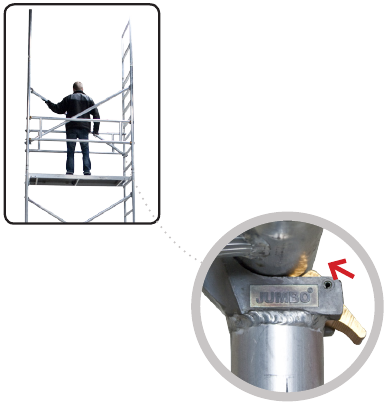

1. Klim op het platform en monteer de dubbele leuning - één aan elke kant. Ze moeten op de verticale buis van het leuningframe worden geplaatst - aan de binnen- en buitenkant. Zorg ervoor dat de klauwen strak om de buis vergrendelen.

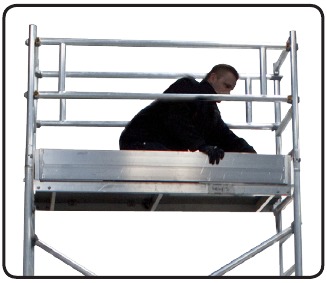

2. Monteer nu de kantplank op het bovenste platform. Deze moet eenvoudigweg worden uitgeklapt en rond het platform worden gelegd.


DEMONTAGE

JUMBO HOBBY Steigers worden in omgekeerde volgorde van montage gedemonteerd. Ook moeten er tijdens de demontage platforms en leuningen op het middengedeelte zijn gemonteerd om een veilige demontage te garanderen.
Gooi geen steigeronderdelen op de grond.
De zwenkwielen moeten vergrendeld zijn.
Vermijd schokken tijdens transport, dit kan het buisprofiel beschadigen.

VOORZORGSMAATREGELEN

JUMBO HOBBY Steigers mogen alleen worden geïnstalleerd en gemonteerd door personen ouder dan 18 jaar, en alleen als de gebruiker zorgvuldig is geïnstrueerd in het gebruik.
JUMBO HOBBY Steigers mogen niet voor andere doeleinden dan steigerwerk worden gebruikt.
JUMBO HOBBY Steigers mogen worden belast met max. 200 kg.

Bij stahoogtes van meer dan 2 m moet een leuning worden gemonteerd. Er moeten voorzorgsmaatregelen worden genomen bij stahoogtes lager dan 2 m, als de aard van het werk een valgevaar veroorzaakt, of als vallen op de omliggende oppervlakken een bijzonder gevaar met zich meebrengt.
Als de hoogte meer dan 2 m bedraagt, moeten stabilisatoren worden gemonteerd

• JUMBO HOBBY Steigers mogen alleen worden opgebouwd op een stabiele en stevige ondergrond.
• Min. afstand tot stroomvoerende elektriciteitsdraden: 3 m.
• Vermijd installatie van reclameborden of dergelijke, deze kunnen de windbelasting verhogen.
• Vergroot NOOIT het bereik met gebruik van ladders etc.
• De steiger mag nooit worden gebruikt om losse bouwcomponenten vast te maken of te ondersteunen.
• Vermijd het opbouwen op plaatsen waar mensen en dieren zich bewegen. Elke passage onder de steiger moet effectief worden afgeschermd.
• Blijf georganiseerd op de steiger, zodat u het risico vermijdt om objecten te verliezen.

Onderzoek de steiger regelmatig op defecten. Gebruik van beschadigde onderdelen is niet toegestaan. Opbouw en gebruik mogen alleen plaatsvinden als alle steigeronderdelen in goede staat verkeren.
Lijn-/valbeveiligingssystemen mogen NIET aan JUMBO HOBBY Steigers worden bevestigd.
JUMBO HOBBY Steigers mogen alleen worden gebruikt met andere apparatuur die is goedgekeurd door JUMBO Stillads A/S. In geval van ontwerpwijzigingen is dit op eigen risico.
Bescherm de stormvergrendelingen, klauwen en zwenkwielen tegen stoten en vuil.
