PRODUCTEIGENSCHAPPEN

• Montage met één gat en eenvoudige installatie
• Debiet van 1,8 gpm
• De uittrekbare sproeikop met dubbele werking is tot 30" uittrekbaar
• De massief messing constructie maakt deze kraan duurzaam en gemakkelijk schoon te maken
• Voorzien van een slim handgreep ontwerp voor een strakkere installatie
• De premium afwerking is bestand tegen corrosie en aantasting
• Alle VIGO keukenkranen hebben een kwaliteitsgegarandeerde beperkte levenslange garantie

PAKLIJST

• Kraanconstructie
• Sproeier
• Twee metalen gevlochten
• Contragewicht
• Plastic houder

GEREEDSCHAP

• Verstelbare moersleutel
• Oogbescherming
• Veiligheidshandschoenen
• Kitten voor loodgieters (optioneel)
• Leidingtape
• Platte schroevendraaiers

REGISTREER UW PRODUCT

Om uw garantie te activeren, moet u uw product registreren.

vigoindustries.com/register

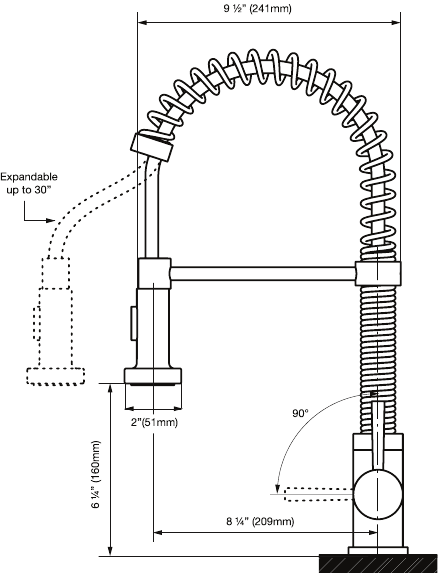

Afmetingen

VOORAANZICHT

ZIJAANZICHT

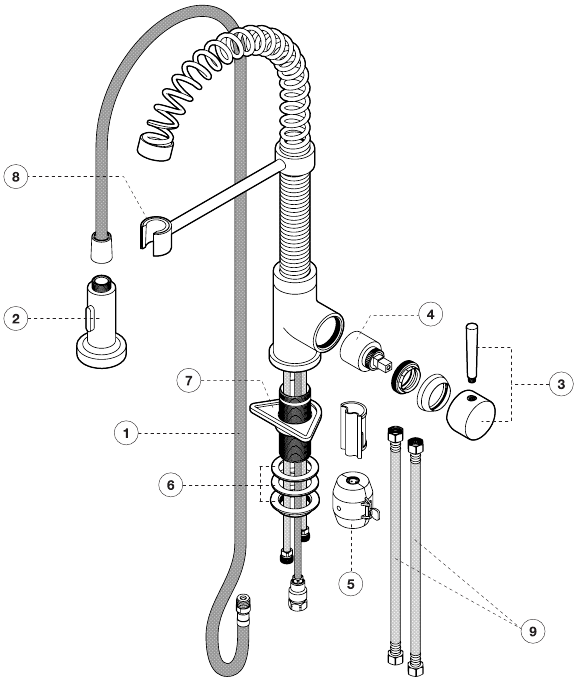

Onderdelenlijst

Installatiestappen

De installatie moet worden uitgevoerd door een gekwalificeerde, erkende loodgieter.

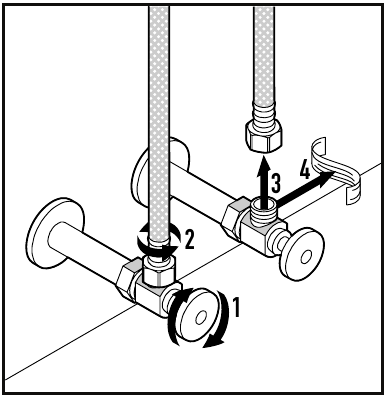

Voorbereiding

1. Sluit de warm- en koudwaterleidingen af
2. Draai de slangen los
3. Verwijder de slangen
4. Verwijder oude tape van de warm- en koudwaterdraad

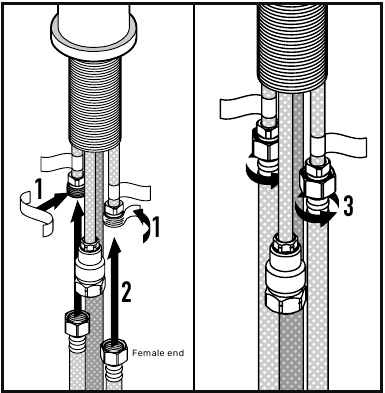

Installatie van koud- en warmwaterslang op de unit

1. Wikkel loodgieterstape om de koude en warme pijpdraden
2. Plaats de slangen
3. Schroef de slangen op de koude en warme pijpdraden

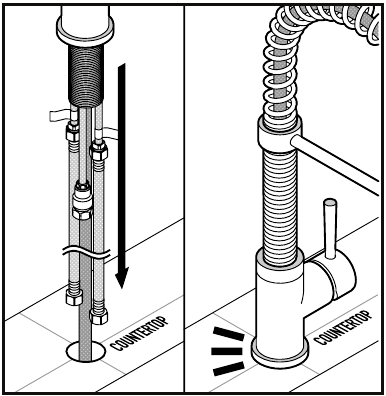

Plaatsing van de unit

1. Plaats de kraan in het gat van het aanrechtblad
2. Plaats de kraan op het aanrechtblad met de hendel aan de rechterkant

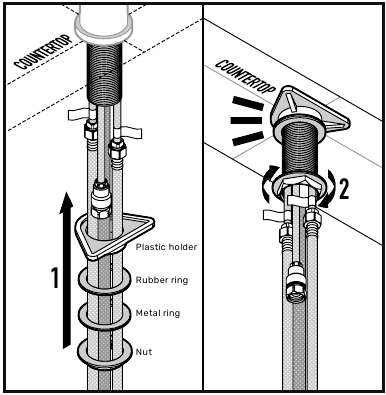

De unit vastzetten

1. Plaats de plastic houder, rubberen ring, metalen ring en messing moer op de grote draadpen aan de onderkant van de kraan
2. Zet de kraan vast door de messing moer aan te draaien

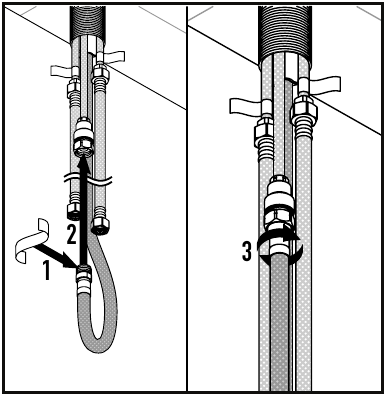

Sproeislang installeren

1. Wikkel tape om de sproeierslangdraden
2. Plaats de sproeierslang
3. Schroef de sproeierslang in de sproeierpijp

Afhankelijk van de configuratie van uw kraanslang/clipopstelling, kunt u kiezen voor contragewichtinstallatie Optie A of Optie B.

Contragewicht installatie

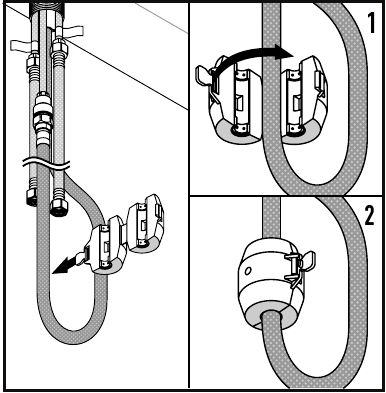

1. Knippen

   1. Plaats het contragewicht op de sproeierslang
   2. Klem het contragewicht vast op de sproeierslang

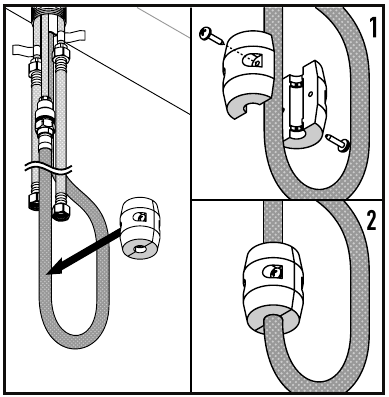

2. Schroeven

   1. Draai alle schroeven van het contragewicht los en scheid ze voor de installatie
   2. Plaats het contragewicht op de sproeierslang
   3. Maak de schroeven vast in het contragewicht

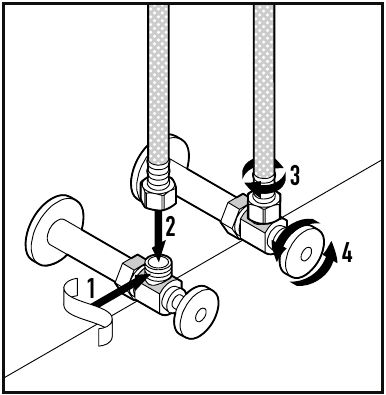

Open de waterleidingen

1. Wikkel tape om de koude en warme pijpdraden
2. Plaats de slang
3. Schroef de slangen op de koude en warme draden
4. Open de koud- en warmwaterleidingen

Probleemoplossing

VIGO is er trots op producten van de hoogste kwaliteit te fabriceren. Na verloop van tijd kan uw product onderhoud nodig hebben. Laat ons u helpen een oplossing te vinden voor het probleem dat u ondervindt. Als het probleem dat u ondervindt hier niet wordt vermeld, neem dan contact op met de VIGO klantenservice.

DEEL UW VIGO PRODUCT EN WORD UITGELICHT

We hopen dat u net zo blij bent met uw nieuwe VIGO artikel als wij!
U kunt een beoordeling achterlaten op vigoindustries.com en vergeet niet om foto's te delen op Instagram met #vigoindustries.
De beste renovaties worden uitgelicht op blog.vigoindustries.com en @vigoindustries social media.

Deel uw VIGO product en tag
#vigoindustries
voor een kans om uitgelicht te worden.

vigoindustries

VEILIGHEIDSTIPS

De installatie moet worden uitgevoerd door een gekwalificeerde, erkende loodgieter. Lees voor de installatie de instructies aandachtig door, controleer of alle onderdelen aanwezig zijn en inspecteer de unit visueel op eventuele defecten. Als u vragen heeft, neem dan contact op met de VIGO technische ondersteuningsafdeling voordat u met de installatie doorgaat.
Als u soldeert voor de installatie van de kraan, moeten de zittingen, cartridges en washers worden verwijderd voordat u een vlam gebruikt. Schade veroorzaakt door onjuist solderen maakt de garantie ongeldig. Bescherm uw ogen met een veiligheidsbril bij het snijden of solderen van waterleidingen.

REINIGINGSADVIES VOOR DE PRODUCTEN

Moderne kranen en douches bestaan uit zeer verschillende materialen om te voldoen aan de behoeften van de markt met betrekking tot ontwerp en functionaliteit. Om schade en reclamaties te voorkomen, is het noodzakelijk om bij het reinigen bepaalde criteria in acht te nemen. Zorg ervoor dat u geen schurende materialen gebruikt bij het reinigen van VIGO producten.

REGISTREER UW PRODUCT
OM UW GARANTIE TE ACTIVEREN, MOET U UW PRODUCT REGISTREREN
VIGOINDUSTRIES.COM/REGISTER/

REINIGINGSINSTRUCTIES

Volg de instructies op uw reinigingsmaterialen. Let bovendien op de volgende punten:

• Reinig de kranen en douches naar behoefte en wanneer nodig.
• De hoeveelheid benodigd reinigingsmiddel en de tijd die het reinigingsmiddel nodig heeft om effectief te reinigen, moeten worden aangepast aan de producten; reinigingsmiddel mag niet langer dan nodig op het VIGO product blijven zitten.
• Reinig regelmatig om kalkvorming te voorkomen.

• Gebruik bij het gebruik van een sproeireiniger eerst een doek of spons - spuit nooit rechtstreeks op het sanitair, omdat er druppels in openingen en spleten kunnen komen en schade kunnen veroorzaken.

• Spoel na het reinigen grondig met schoon water om eventuele reinigingsresten te verwijderen.

• Aanbevolen reinigingsoplossing voor hard water en zeepresten is het gebruik van een 50/50 water- en azijnoplossing.

REINIGINGSMATERIAAL

Zuren zijn noodzakelijke ingrediënten van reinigingsmiddelen voor het verwijderen van kalk, maar let bij het reinigen van kranen en douches op de volgende punten:

• Gebruik alleen reinigingsmiddelen die expliciet zijn bedoeld voor dit type toepassing.
• Gebruik nooit reinigingsmiddelen die zoutzuur, mierenzuur of azijnzuur bevatten, omdat deze aanzienlijke schade veroorzaken.


• Fosforzuur is ook beperkt omdat het schade kan veroorzaken aan de afwerking.

• Meng nooit reinigingsmiddelen met elkaar.
• Gebruik nooit reinigingsmiddelen met een schurende werking, zoals poedervormige en industriële reinigers, schuursponzen of microvezeldoeken.

PRODUCT BEPERKTE LEVENSLANGE GARANTIE

Om de geboden garantie te verkrijgen, kunt u tijdens de normale kantooruren contact opnemen met de VIGO productondersteuningsafdeling op 866-591-7792, optie 2 of via e-mail op SUPPORT@VIGOINDUSTRIES.COM.

VIGO productondersteuning (866) 591-7792 (optie 2) maandag - vrijdag 9:30 - 17:30 uur EST

vigoindustries.com

VRAAG?
Neem voor installatiehulp, ontbrekende of vervangende onderdelen contact op met onze productspecialist voor advies.
+1 866-591-7792 (Optie 2) (9:30 - 17:30 uur EST)
support@vigoindustries com

TAG ONS OM UITGELICHT TE WORDEN
#vigoindustries
