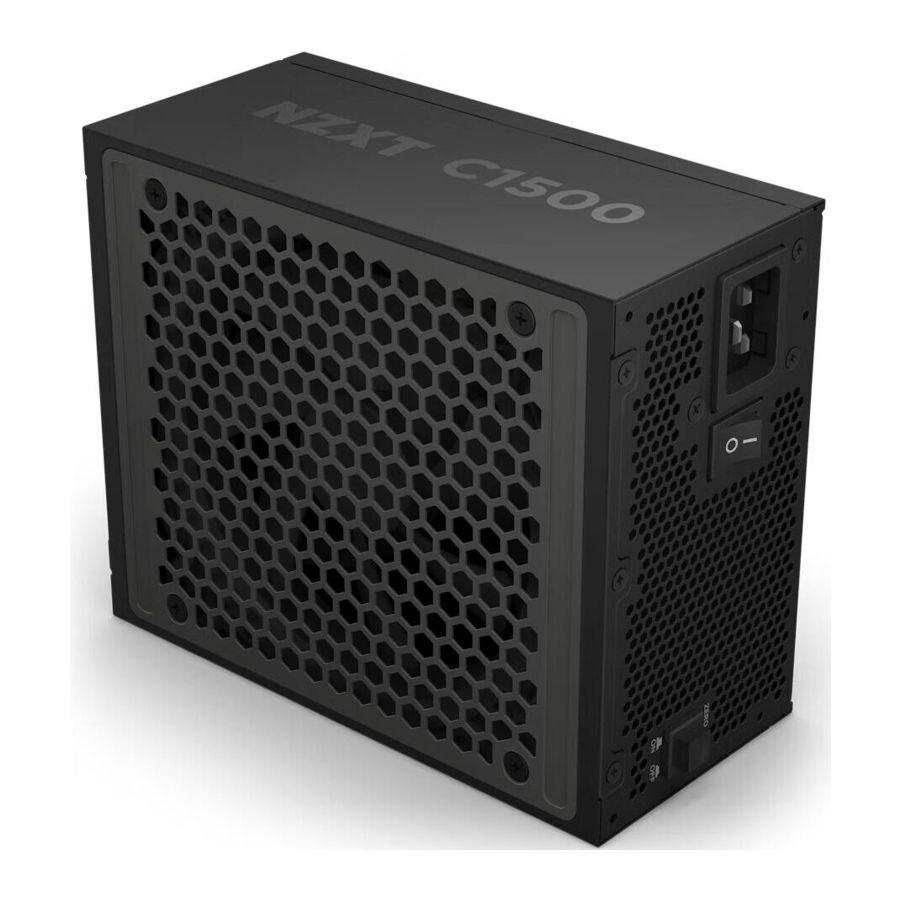

NZXT C1500 PLATINUM - Handleiding voor de voeding

Inhoud

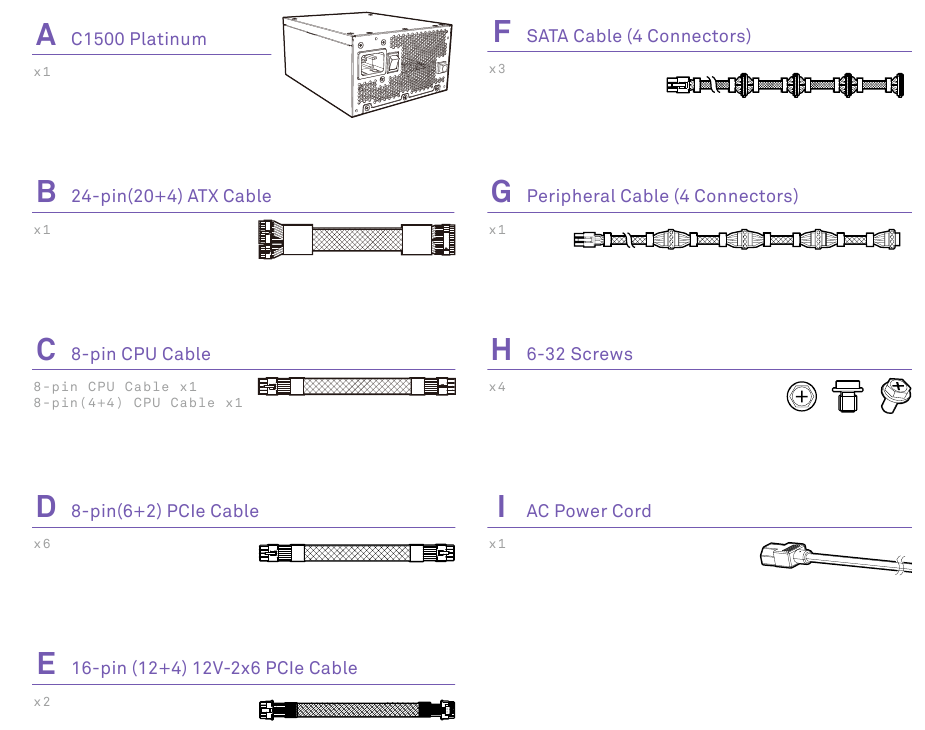

ONDERDEELLIJST

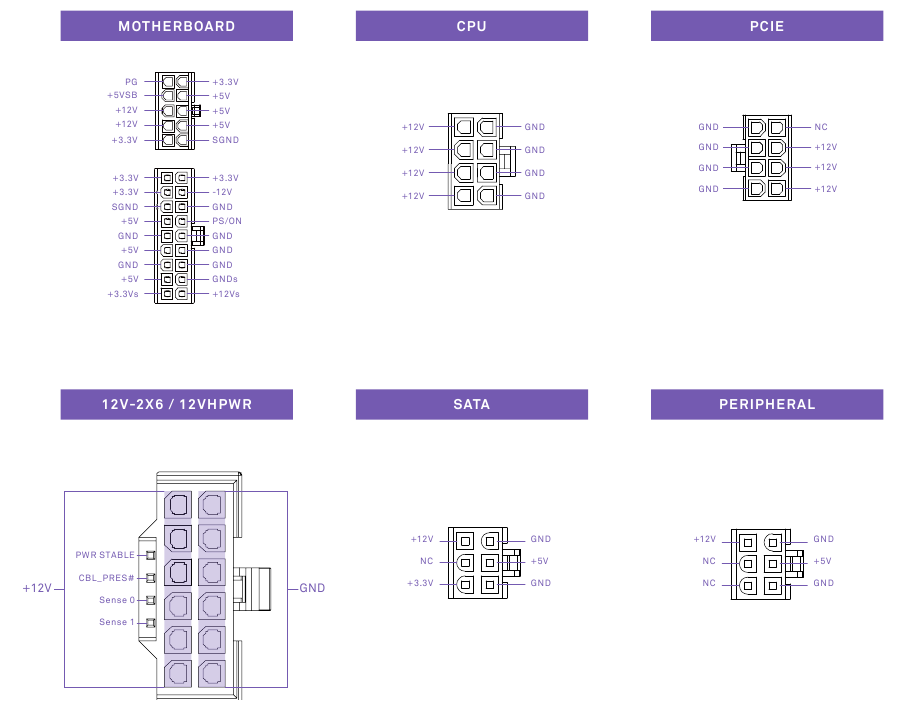

PINOUT-DIAGRAM

PINOUT-DIAGRAM

INSTALLATIE

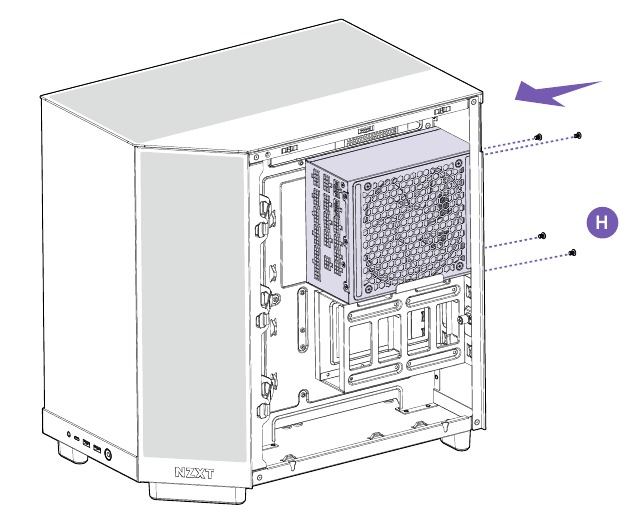

  1. Installeer de voeding in de behuizing met behulp van de meegeleverde schroeven.

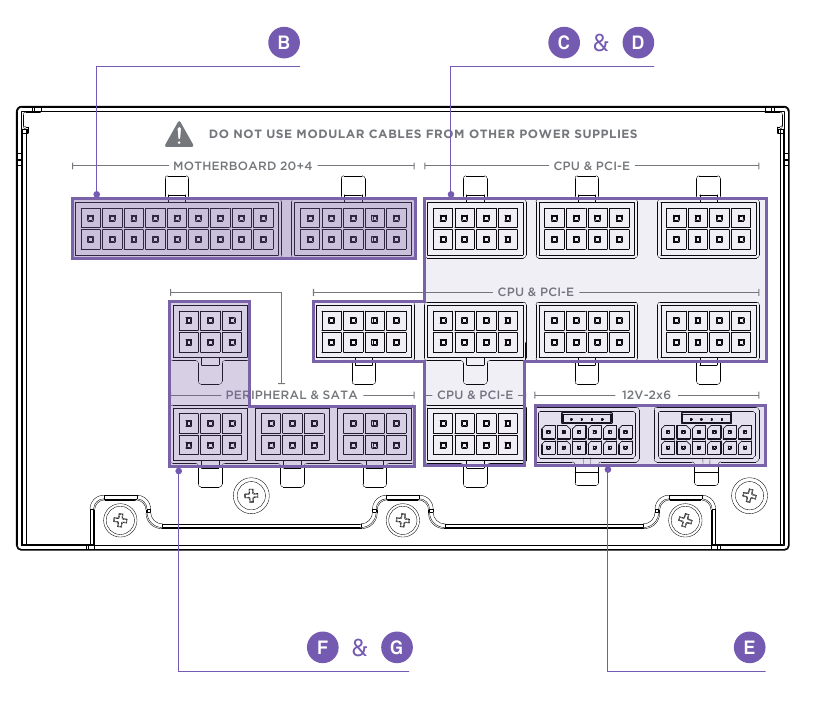

    INSTALLATIE - Stap 2

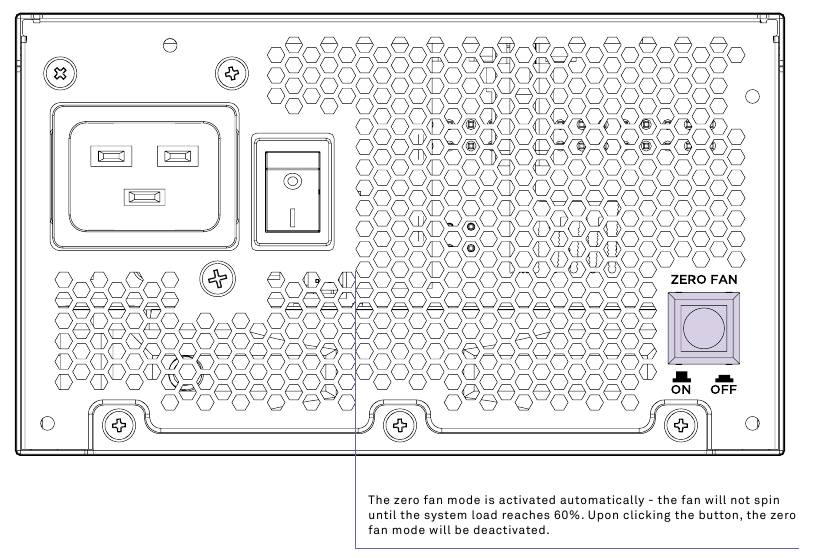

    INSTALLATIE - Stap 3
  2. Sluit de 24-pins voeding aan op het moederbord.

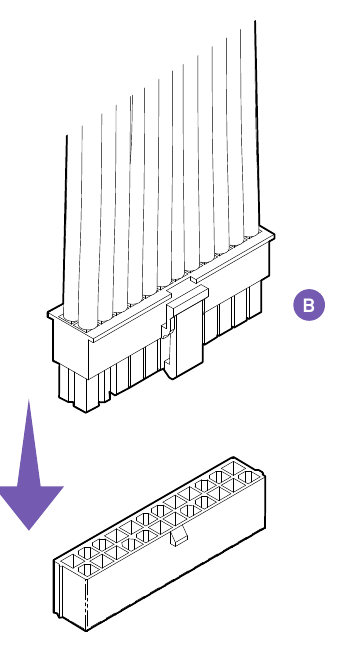

    INSTALLATIE - Stap 4

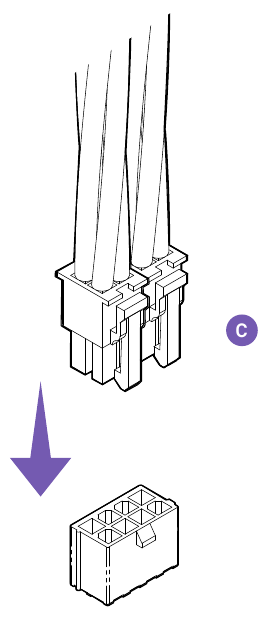

  3. Sluit de 8-pins CPU-voeding aan.
  4. Optie 1
    Sluit de PCI-E-voeding aan op je grafische kaart zoals vereist.
    INSTALLATIE - Stap 5
    Optie 2
    Om grafische kaarten uit de Nvidia 40-serie te ondersteunen
    Sluit de 16-pins PCI-E-voeding aan op je grafische kaart zoals vereist.

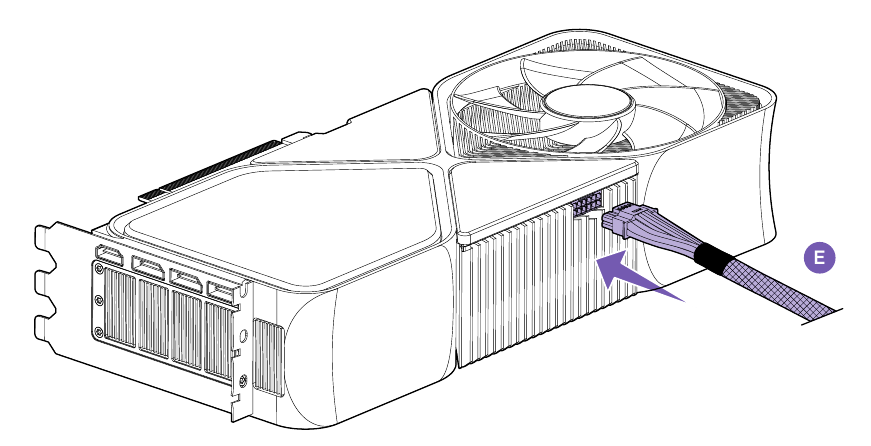

    INSTALLATIE - Stap 6

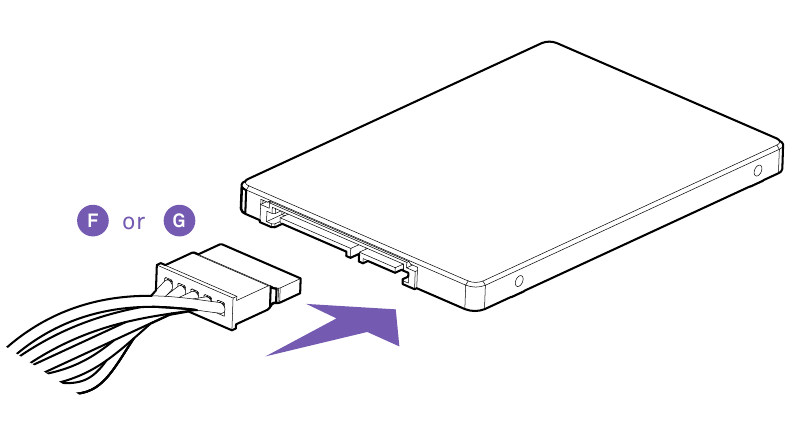

  5. Sluit de SATA- en randapparatuurvoeding aan indien nodig.
    INSTALLATIE - Stap 7

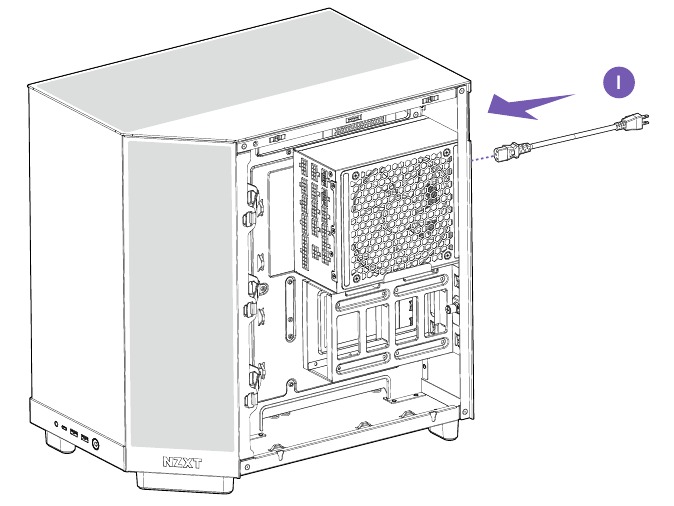

  6. Sluit het AC-netsnoer aan op de wandcontactdoos en zet de aan/uit-schakelaar aan.
    INSTALLATIE - Stap 8

SPECIFICATIES

Afmetingen (BxDxH) 150 mm x 180 mm x 86 mm
Materiaal Staal, PCB en kunststof
Nalevingsnorm ATX12V v3.1 / EPS12V v2.92
PF-correctie Actief @ 0,99
Regulering en certificering FCC, Canada, CE, CB(IEC 62368-1), UKCA, CCC, BSMI, BIS, RCM, Verenigde Arabische Emiraten, TUV, cTUVus, CP65
AC-ingangsvermogen
100 - 240Vac 15A-9A 50Hz-60Hz
200 - 240Vac 9A 50Hz-60Hz
DC-uitgangsvermogen
Producttype Schakelende voeding
Modelnr. PS-2203
DC-uitgang +3,3 V +5V +12V +5Vsb
Maximale belasting 22A 22A 125A 3A
Maximaal uitgangsvermogen 120W 1500W 15W
Totaal vermogen 1500W(115V-240V~) / 1300W(100V-115V~)
Ventilatorspecificatie
Afmetingen 140 x 140 x 25 mm
Snelheid 2500 ± 10% RPM
Luchtstroom 125 CFM (Tpy.)
Geluid 41,0 dBA max
Lager Magnetisch zwevend lager (ML)
Werking
MTBF 100.000 uur
Temperatuur 0 - 50°C
Energie-efficiëntie 80 Plus Platinum
10% belasting: 92% @115Vac
20% belasting: 94% @115Vac
50% belasting: 93,8% @115Vac
100% belasting: 90,8% @115Vac
Beveiligingen OVP (Overspanningsbeveiliging), UVP (Onderspanningsbeveiliging), SCP (Kortsluitbeveiliging) OTP (Oververhittingsbeveiliging), OPP (Overbelastingsbeveiliging), OCP (Overstroombeveiliging)
Kabelspecificaties 24-pins ATX-voedingskabel: 600 mm met nylon sleeving, 4+4-pins CPU-voedingskabel: 700 mm met nylon sleeving, 8-pins CPU-voedingskabel: 700 mm met nylon sleeving, 6+2-pins PCIe-voedingskabel: 650 mm met nylon sleeving, 16-pins (12+4) 12V-2x6 PCIe-kabel: 650 mm met nylon sleeving, SATA-kabel: 500 + 150 mm met nylon sleeving, randapparatuurkabel: 500 + 150 mm met nylon sleeving
Uitgangsaansluitingen 24-pins ATX-voedingskabel: 1, 4+4-pins CPU-voedingskabel: 1, 8-pins CPU-voedingskabel: 1, 6+2-pins PCIe-voedingskabel: 6, 16-pins (12+4) 12V-2x6 PCIe-kabel: 2, SATA-kabel: 12, randapparatuurkabel: 4
Garantie 10 jaar

BELANGRIJKE VEILIGHEIDSINFORMATIE


RISICO OP ELEKTRISCHE SCHOK!

  1. Installeer in overeenstemming met alle instructies van de fabrikant en veiligheidswaarschuwingen. Als je dit niet doet, kan dit leiden tot schade aan je voeding of systeem en kan dit leiden tot ernstig letsel of de dood.
  2. In de voeding zijn hoge spanningen aanwezig. Open de behuizing van de voeding niet en probeer de voeding niet te repareren; er zijn geen onderdelen die door de gebruiker kunnen worden onderhouden.
  3. Dit product is uitsluitend ontworpen voor gebruik binnenshuis.
  4. Gebruik de voeding niet in de buurt van water of in omgevingen met een hoge temperatuur of een hoge luchtvochtigheid.
  5. Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten die warmte produceren.
  6. Steek geen objecten in de open ventilatie of het ventilatorrooster van de voeding.
  7. Wijzig de kabels en/of connectoren die bij deze voeding zijn geleverd niet.
  8. Als deze voeding modulaire kabels gebruikt, gebruik dan alleen door de fabrikant geleverde kabels.
  9. De 24-pins hoofdvoedingsconnector heeft een afneembare 4-pins connector.
    Deze 4-pins connector is geen P4- of ATX 12V-connector. Forceer deze kabel niet in de P4- of ATX +12V-aansluiting op het moederbord.
  10. Het niet naleven van de instructies van de fabrikant en/of een van deze veiligheidsinstructies maakt onmiddellijk alle garanties ongeldig.

ONDERSTEUNING EN SERVICE

Als je vragen of problemen hebt met het NZXT-product dat je hebt gekocht, aarzel dan niet om contact met ons op te nemen via ons ondersteuningssysteem. service@nzxt.com support.nzxt.com
Vermeld een gedetailleerde uitleg van je probleem en je aankoopbewijs. Voor opmerkingen en suggesties kun je een e-mail sturen naar ons ontwerpteam, designer@nzxt.com.
Ten slotte willen we je bedanken voor je steun door dit product te kopen. Ga voor meer informatie over NZXT online naar onze website. NZXT Website: NZXT.com
