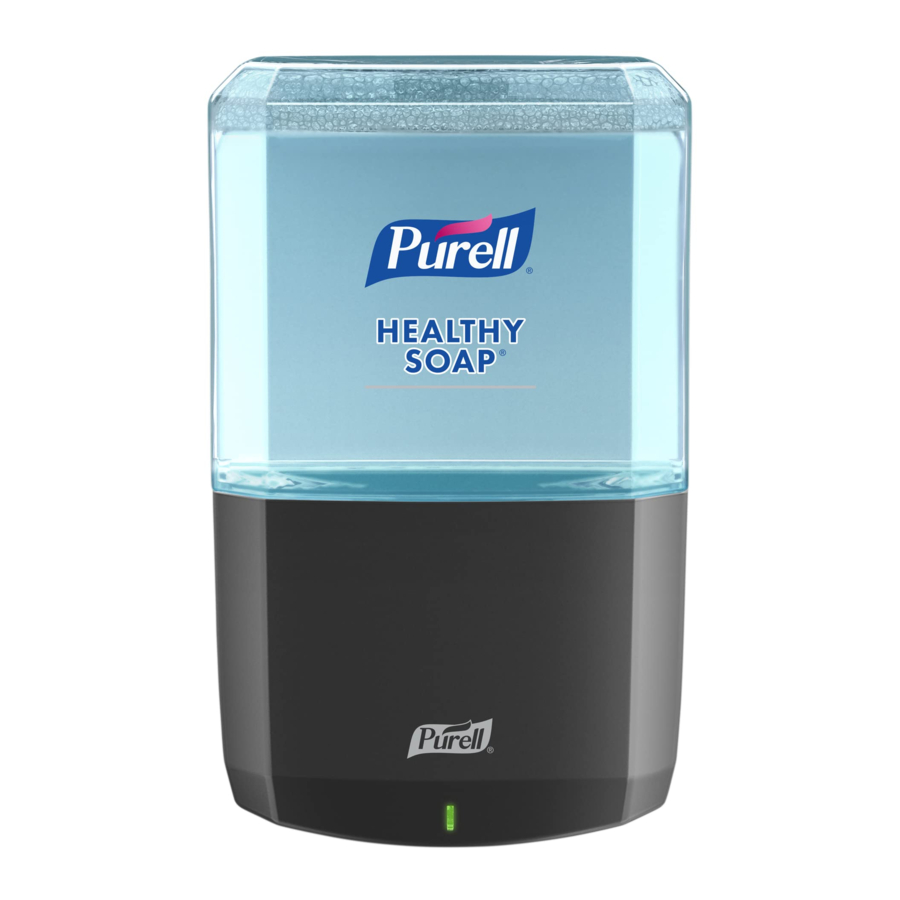

Purell ES6 - Handleiding dispenser

Inhoud

Installatie dispenser

  1. Open de dispenser door op de ontgrendelingsknoppen aan de zijkant van de dispenser te drukken en de voorkant naar beneden te schuiven.
  2. Controleer het etiket in de dispenser voordat u deze installeert.
    ES6 SOAP = zeepdispenser
    ES6 SAN = dispenser voor handdesinfectiemiddel
  3. Installeer de dispenser met minimaal 18 cm vrije ruimte boven het aanrecht om routineonderhoud mogelijk te maken.

Als u installeert met muurbevestigingen

  1. Gebruik de dispenser als sjabloon, prik door de tape op de achterplaat om vier gaten te markeren en te boren met een boor van 6 mm. Gebruik de meegeleverde muurplug en schroeven van 2,5 cm om de dispenser op zijn plaats te bevestigen en zorg ervoor dat u ze niet te strak aandraait. Het wordt aanbevolen om 4 schroeven te gebruiken. Als er slechts twee mogelijk zijn, moeten de bovenste twee gaten worden gebruikt. Aanbevolen gaten weergegeven

Als u installeert met tape

  1. Reinig het installatieoppervlak met een alcoholdoekje. Laat het oppervlak 60 seconden drogen, verwijder vervolgens het papier van de installatietape en druk 10 seconden stevig op de achterplaat. Wacht voor maximale hechting 24 uur voordat u de navulling plaatst of de dispenser gebruikt.
  2. Bevestig de achterplaat door op de bovenste twee hoeken en het onderste middengedeelte te drukken. Hoorbare klikken bevestigen de correcte installatie.
  3. Installeer de SHIELD'* vloer- en muurbeschermer in de onderkant van de dispenser door de plastic lipjes op de SHIELD uit te lijnen met de sleuven op de dispenser en omhoog te schuiven totdat de lipjes vastklikken. (SHIELD is inbegrepen bij desinfectiesystemen en kan worden besteld voor zeepsystemen)
    7745WHT-18 Witte SHIELD vloer- en muurbeschermer
    7745 GPH-18 Grafiet SHIELD vloer- en muurbeschermer
  4. Verwijder het batterijlipje om de dispenser te activeren.
  5. Stem het etiket op de navulling af met het etiket op de dispenser.
  6. Verwijder de dop van de navulling en duw de nieuwe navulling in de dispenser totdat deze vastklikt.
  7. Sluit het deksel van de dispenser. Het groene statuslampje knippert na het sluiten, wat aangeeft dat de dispenser
  8. Plaats de handpalmen ongeveer 5 cm onder de dispenser, het product wordt binnen 1 seconde na activering van de sensor afgegeven.

Navulling vervangen

  1. Open de dispenser door op de ontgrendelingsknoppen aan de zijkant van de dispenser te drukken en de voorkant naar beneden te schuiven.
  2. Druk op de groene ontgrendelingsknop en verwijder de lege navulling.
  3. Stem het etiket op de navulling af met het etiket op de dispenser.
  4. Verwijder de dop van de navulling en duw de nieuwe navulling in de dispenser totdat deze vastklikt.
  5. Sluit het deksel van de dispenser. Het groene statuslampje knippert na het sluiten, wat aangeeft dat de dispenser klaar is voor gebruik.
  6. Plaats de handpalmen ongeveer 5 cm onder de dispenser, het product wordt binnen 1 seconde na activering van de sensor afgegeven.

Afval/recycling

  1. Steek een platte schroevendraaier in de sleuven op de vulkraag en draai om de kraag van de vulling te scheiden.
  2. Schroef de pomp van de fles en gooi deze weg. Gooi de PET-fles en -kraag weg/recycleer deze.

De dispenser vergrendelen met LOCK OR NOTTM-technologie

  1. Vergrendel de dispenser door de sleutel uit te lijnen met het sleutelgat aan de bovenkant van de dispenser en omlaag te duwen totdat u een klik hoort.
  2. Controleer of het slot goed werkt door op de ontgrendelingsknoppen aan de zijkant van de dispenser te drukken om te zien of de voorkant loslaat en naar beneden schuift. Eenmaal vergrendeld, blijft de dispenser vergrendeld. Om een vergrendelde dispenser te openen, steekt u de sleutel in het sleutelgat en drukt u omlaag totdat de voorkant loslaat.
  3. De visuele weergave van de vergrendelde positie wordt als referentie getoond, de achterplaat hoeft niet te worden verwijderd om de dispenser te vergrendelen.

Het vergrendelingsmechanisme uitschakelen

  1. Open een vergrendelde dispenser door de sleutel in het sleutelgat aan de bovenkant van de dispenser te steken om de voorkant los te maken.
  2. Verwijder de achterplaat door de rechter benedenhoek in een opwaartse en wegwaartse beweging op te tillen.
  3. Herstel de ontgrendelde positie door het vergrendelingsmechanisme naar de bovenkant van de dispenser te duwen.
  4. Bevestig de achterplaat door op de bovenste twee hoeken en het onderste middengedeelte te drukken.

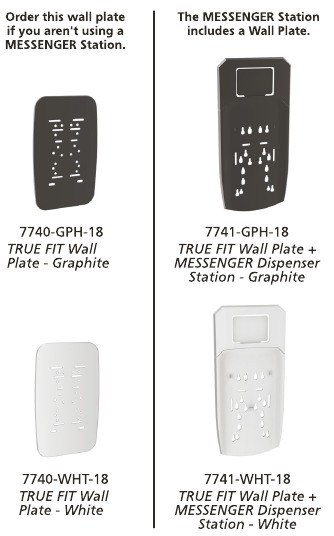

TRUE FITTM Wandplaat en MESSENGERTM Dispenserstation installeren

Het TRUE FIT- en MESSENGER-station zijn optionele accessoires die kunnen worden gebruikt met de dispensersystemen. Gebruik de TRUE FIT-wandplaat om eventuele muurschade door het verwijderen van oude dispensers te bedekken. Met het MESSENGER-station kunt u een bord toevoegen om goede handhygiëne te promoten.

  1. Installeer de TRUE FIT-wandplaat op de daarvoor bestemde ankergaten. Plaats de TRUE FIT-wandplaat tussen de dispenser en de muur tijdens de installatie.
  2. Schuif twee tanden aan de onderkant van het MESSENGER-dispenserstation in de inlaatgaten boven de TRUE FIT-wandplaat totdat ze vastzitten. Het MESSENGER-dispenserstation accepteert een standaard doorzichtig naamplaatje van 7,5 x 10 cm met een naamkaartje van 10 cm dat bij de meeste kantoorboekhandels kan worden besteld. Print een bericht op een naamkaartje van 10 cm en plaats het bericht tussen het frame en de achterkant met het bericht naar buiten gericht.

Status-led van de dispenser
Groen knipperen - elke 7 seconden = goed
Geen led - batterijen moeten worden vervangen

  • er is geen navulling geplaatst


Gebruik de dispenser alleen zoals aangegeven.
Niet gebruiken in ruimtes waar de dispenser kan worden blootgesteld aan natte omgevingen, zoals douches of buiten.
Niet installeren of gebruiken op extreem warme of koude locaties.
Het gedoseerde product is uitsluitend bedoeld voor uitwendig gebruik. Raadpleeg de navulling voor maatregelen bij inslikken.

Reiniging en onderhoud

Reinig de buitenkant van de dispenser met warm water en milde zeep.

GEBRUIK GEEN SCHURENDE REINIGINGSMIDDELEN.

Droog met een zachte doek

Probleemoplossing

Geen dosering, motor draait niet

  • De handen bevinden zich niet direct onder de sensor
  • Er is geen navulling geplaatst

Geen dosering, motor draait

  • Navulling is leeg of verkeerd geplaatst
  • Navulpomp is niet gevuld

Nominaal 6 Vdc
Batterijgevoed apparaat
Classificatie, volgens UL 60601-1
Intern gevoed
Type B Toegepast onderdeel
IXPO
Niet geschikt voor gebruik in de aanwezigheid van ontvlambare anesthetica

Definities van symbolen
Type B Toegepast onderdeel
waarschuwingLet op, raadpleeg de bijbehorende documenten

MEDISCHE APPARATUUR MET BETREKKING TOT ELEKTRISCHE SCHOKKEN, BRAND EN MECHANISCHE GEVAREN ALLEEN IN OVEREENSTEMMING MET UL60601-1.1EC60601-1 CAN/CSA C22.2 nr. 601.1

GOJO Industries, Inc.
One GOJO Plaza, Suite 500
PO Box 991 • Akron, OH 44309-0991
Tel: 1-330-255-6000
Toll-free: 1-800-321-9647
Fax: 1-800-FAX GOJO
