Jasco UltraPro - Handleiding voor afdekking van buitenstopcontact

Inleiding

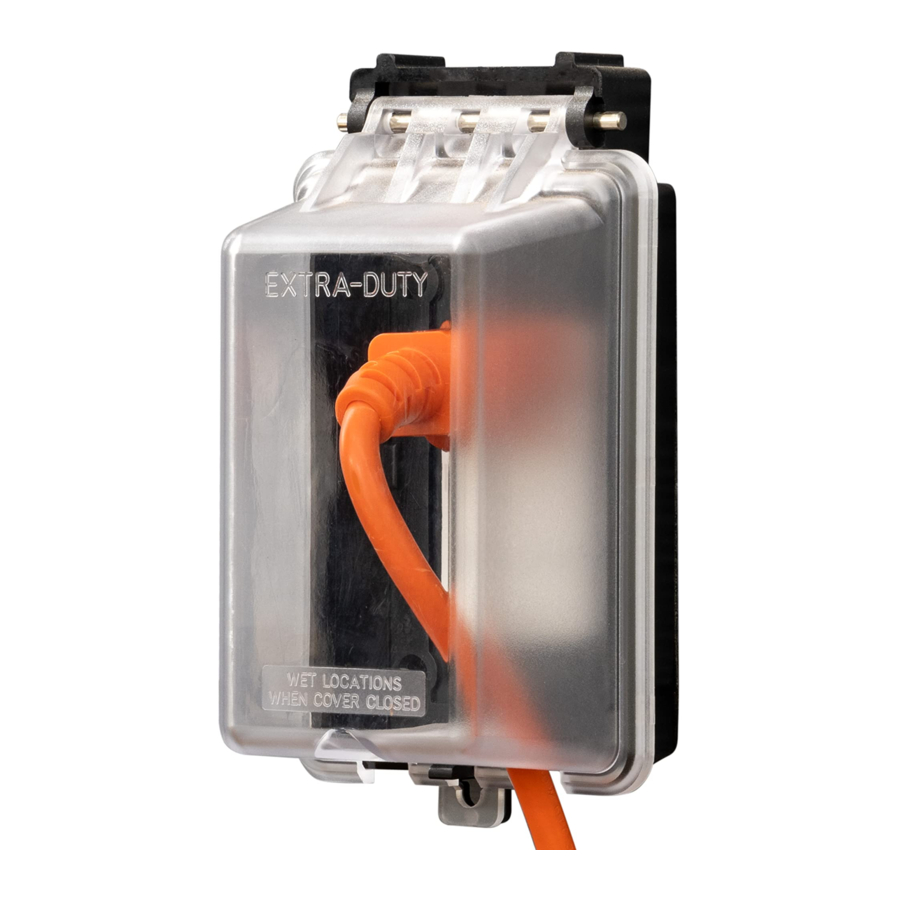

Deze enkelvoudige, weerbestendige behuizing kan buiten of op natte plaatsen worden gebruikt (beschermt stopcontacten tijdens gebruik voor onbeheerde toepassingen). Het is UL-gecertificeerd, NEMA 3R-geclassificeerd en voldoet aan de National Electrical Code-vereisten die vallen onder sectie 406.9 (B) (1).

Inhoud

De volgende items zijn inbegrepen:

• Weerbestendige afdekking en basis
• Pakking met sleuven voor montageschroeven
• Montagemateriaal

Voordelen

• Weerbestendig tijdens gebruik
• Installeert in seconden
• Bestand tegen stoten
• UV-gestabiliseerd
• UL-gecertificeerd

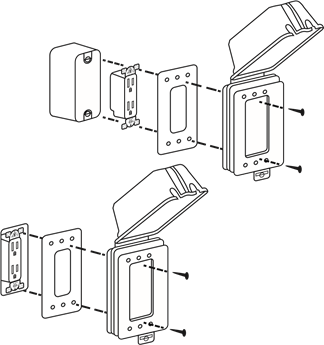

Installatie-instructies

1. SCHAKEL DE STROOM naar het stopcontact uit op het stroomonderbrekerpaneel voordat u de installatie uitvoert.
2. Als u op een bestaand stopcontact installeert, verwijder en gooi dan de bestaande afdekking, paal en pakking weg.
3. Plaats de pakking zoals vereist na het verwijderen van de juiste geperforeerde secties. Deze kan tijdelijk aan de achterkant van de basis worden bevestigd met behulp van de meegeleverde montagematerialen.
4. Monteer de basiseenheid op het stopcontact aan de aansluitdoos met behulp van twee van de meegeleverde lange schroeven.
   OPMERKING: Om weerbestendige bescherming te garanderen, moeten de scharnieren zich aan de bovenkant bevinden. Als u op een buiten aansluitdoos of FS-doos monteert, gebruikt u de overige lange schroeven om de basiseenheid verder aan de aansluitdoos te bevestigen, met behulp van de bestaande gaten. Voor speciaal ontworpen aansluitdozen moeten montagegaten worden geboord om uit te lijnen met het gat in de doos.
5. Zorg ervoor dat alle schroeven vast zitten, maar niet te strak zijn aangedraaid. Installeer indien nodig de overige korte schroeven in de stopcontacten.
6. Om te openen, buigt u de plastic vergrendeling naar achteren terwijl u de afdekking optilt. Er is ruimte voorzien voor hangsloten.

OPMERKING:
VOOR DE BESTE BESCHERMING TEGEN REGEN OF VOCHT MOET U ERVOOR ZORGEN DAT U MONTEERT MET DE UITSPARINGEN NAAR BENEDEN GERICHT EN LEIDT U DE SNOEREN DOOR DE SNOERUITSPARINGEN IN DE AFDEKKING EN DRUKT U DE AFDEKKING STEVIG AAN TOTDAT DEZE DICHTKLIKT OVER DE SLUITING.
Dit apparaat voldoet aan NEC Sectie 406.9 (B) (1), nieuwe CSA C22.2 No.42.1-00

Stopcontacten op natte plaatsen

Een stopcontact dat is geïnstalleerd op een natte plaats waar het product dat erop moet worden aangesloten tijdens gebruik niet wordt bewaakt, moet een behuizing hebben die weerbestendig is (ongeacht of de stekker in het stopcontact is gestoken) en moet zijn gemarkeerd met "Extra Duty" (waarbij de markering zichtbaar is na installatie).

Voor gebruik met:

• Laagspanningsverlichting
• Feestverlichting
• Draagbare zwembaden/spa's
• Sprinklerbedieningen
• Buitenreclame
• Insectenverdelgers
• Verkoopautomaten

SCHAKEL DE ELEKTRISCHE VOEDING NAAR HET STOPCONTACT UIT VOORAFGAAND AAN DE INSTALLATIE. RAADPLEEG EEN GEKWALIFICEERDE ELEKTRICIEN ALS U VRAGEN HEEFT.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
