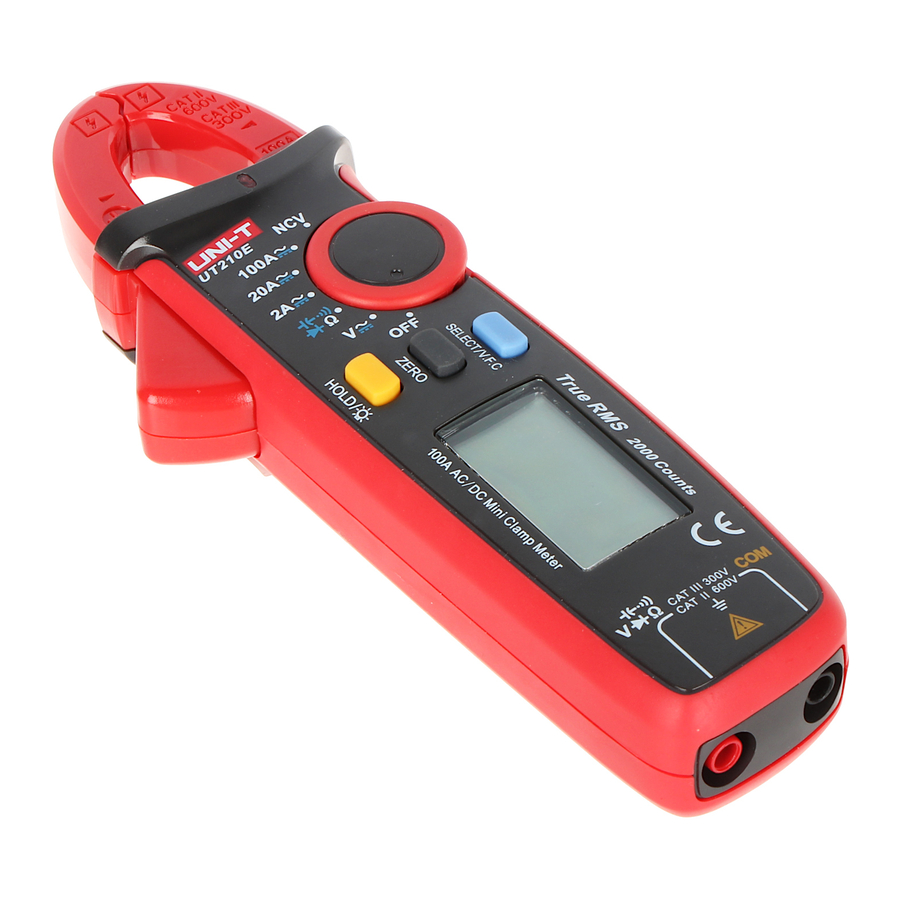

UNI-T UT210E - Handleiding mini-stroomtangen

Overzicht

De UT210E mini digitale stroomtang kenmerkt zich door een hoge betrouwbaarheid, veiligheid, precisie en een compact ontwerp. De resolutieverhouding is 1mA. Het maximale bereik is 100A AC/DC; bijzondere VFC-startmodus. Het inschakelen van deze modus kan nauwkeurig spanning en stroom meten welke VFC-frequentieomzetting heeft. De weergave van spanning of stroom is een geldige bue-waarde. De beveiliging tegen overbelasting in het gehele bereik, de betrouwbare meetnauwkeurigheid en het unieke uiterlijk maken het een uitstekende nieuwe generatie functioneel elektricien-/elektriciteitsmeetinstrument.

Inspectie bij openen van de verpakking

Open de verpakking en haal het instrument eruit. Controleer of de volgende accessoires ontbreken of beschadigd zijn. Neem onmiddellijk contact op met uw leverancier als er iets ontbreekt of beschadigd is.

Elektrisch symbool

	Batterij bijna leeg		Waarschuwing		Zoemer aan-uit
	ACV/DCV		Diode		Aarding
	ACA/DCA		Dubbele isolatie
	Gevaar! Hoge spanning
	Toepassing rondom en verwijdering van ONGEÏSOLEERDE GEVAARLIJKE STROOMVOERENDE geleiders is toegestaan

Algemene standaard

1. De maximale beveiligingsspanning tegen verkeerde bediening tussen de ingangsklem en de aarding is 600V.
2. Maximale beveiliging tegen overbelasting voor de stroomtang: 100A.
3. Maximale weergave: 2000 tellingen, update 2~3 keer per seconde.
   Weergave "OL" bij overschrijding van het bereik.
   Diode: ca. 3,2V
   Bereik: automatisch (exclusief elektriciteitsmodus)
   Polariteit: automatisch
   Werktemperatuur: 0°C~40°C
   Relatieve vochtigheid: 0°C~30°C:75%, 30°C~40°C:50%
   Opslagtemperatuur: -10°C~50°C
4. Elektromagnetische compatibiliteit: In IV/m radiofrequentieveld: totale frequentie=aangewezen precisie+5%, radiofrequentieveld boven IV/m heeft geen aangewezen index.
5. Werkhoogte: 0~2000m
6. Ingebouwde batterij: AAA 1,5Vx2 stuks
7. Batterij bijna leeg: LCD geeft " " weer
8. Afmetingen: ca. (175x60x33,5)mm, de maximale afmeting van de stroomtang is 17 mm.
9. Gewicht: ca. 170 g (inclusief batterij)

Afbeelding productpaneel

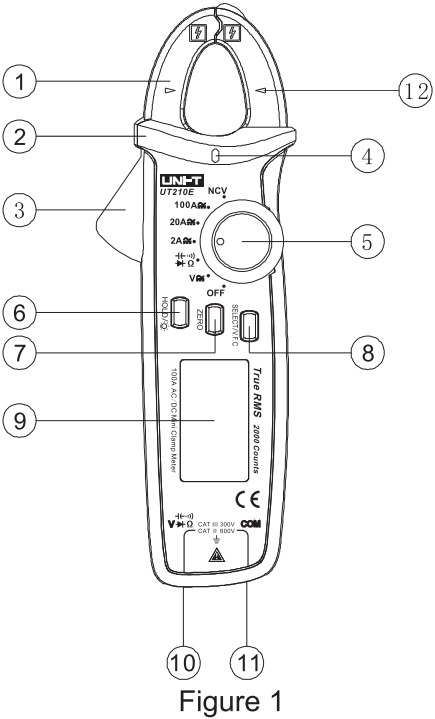

Zie Afb. 1

1. Stroomtang.
2. Beschermende barrière.
3. Trigger van de stroomtang: trek aan de trigger om de stroomtang te openen.
4. NCV-indicator: wanneer de geïnduceerde intensiteit van het AC-elektrische veld en de inductieafstand voldoen aan de aangewezen waarde, zal het een waarschuwingsgeluid geven en knipperen.
5. Functieselectieknop: draai aan deze knop om over te schakelen naar de overeenkomstige functies die op het paneel worden aangegeven.
6. HOLD/achtergrondverlichtingstoets: voor het meten van waarden/lang indrukken (2 seconden) om de achtergrondverlichting in of uit te schakelen.
7. ZERO-toets: gebruikt voor DCA-nul, relatieve waarde voor capaciteits-/spanningsmeting.
8. SELECT-toets: selecteer de functiemodus, zoals ACV/DCV, weerstand/aan-uit/diode/capaciteit, ACA/DCA, enz. In de AC-spannings- en stroommodus, houd deze toets langer dan 2 seconden ingedrukt om de VFC-functie te openen of te verlaten.
9. LCD-scherm: meetfunctie, symbool en numerieke waarde.
10. Ingangsaansluiting positieve pool: wanneer spanning, weerstand/aan-uit/capaciteit/diode wordt gemeten, wordt de rode meterpen in deze aansluiting gestoken.
11. Ingangsaansluiting bij COM-aansluiting: wanneer spanning, weerstand/aan-uit/capaciteit/diode wordt gemeten, wordt de zwarte meterpen in deze aansluiting gestoken.
12. Indicatiemerkering voor het geometrische middelpunt van de stroomtang.

LCD-weergave in volledig beeld

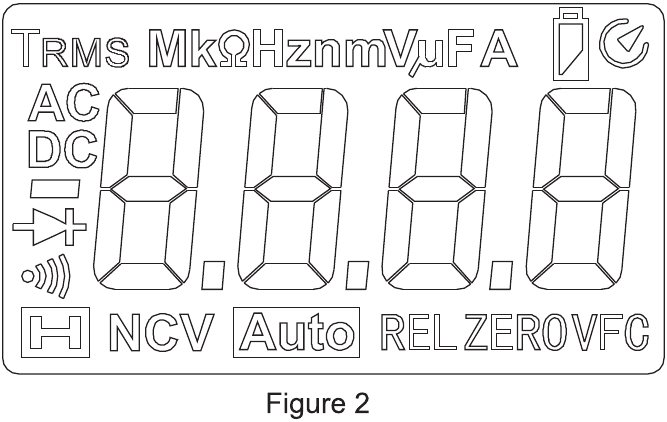

Zie Afb. 2

Nr.	Symbolen	Instructies
1	TRMS	Statusprompt voor het meten van de echte geldige waarde
2	AC/DC	Metingprompt AC/DC-spanning
3		Negatieve waarde
4		Metingprompt diode
5		Metingprompt circuit aan-uit
6		Prompt gegevens vasthouden
7	Ω kΩ MΩ	Weerstandseenheid: Ω, kΩ, MΩ
8	Hz kHz MHz	Frequentie-eenheid: Hz, kHz, MHz
9	mV, V	Spanningseenheid: mV, V
10	mA, A	Stroomeenheid: mA, A
11	nF μF mF	Capaciteitseenheid: nF, μF, mF
12	(EF) NCV	Contactloze inductieprompt AC-spanning
13	Auto	Prompt automatisch bereik
14	ZERO/REL	Prompt nul-/relatieve meting
15	VFC	Metingprompt variabele frequentie spanning/stroom
16		Prompt batterij bijna leeg
17		Prompt automatisch uitschakelen

Bedieningsinstructies

AC/DC-spanningsmeting

• Selecteer AC-spanning of DC-spanningsbereik
• Steek de rode meetpen in de rode aansluiting (positieve pool), de zwarte meetpen in de zwarte aansluiting (COM-aansluiting)

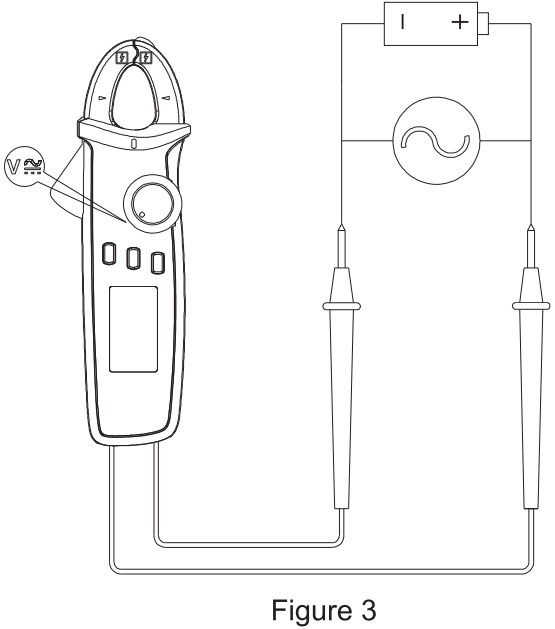

• Raak het testobject aan met de rode en zwarte meetpen, bijvoorbeeld een stopcontact (Afbeelding 3).

• Lees de meetwaarde af van het LCD-scherm.

Bij het meten van spanning is de maximale ingangsspanning 600V(AC/DC), overschrijd deze limiet niet, anders kan dit leiden tot een elektrische schok of schade aan de meter.

Weerstand/circuit aan-uit/diode/capaciteit

• Steek de rode meetpen in de rode aansluiting (positieve pool), de zwarte meetpen in de zwarte aansluiting (COM-aansluiting)
• Sluit de meetpen parallel aan op het testobject voor de meting (Afbeelding 4)

• Lees de meetwaarde af van het LCD-scherm.

Meet bij het meten van weerstand/aan-uit/capaciteit/diodes geen spanning hoger dan DC 60V of AC 30V om letsel aan personen te voorkomen.

AC/DC-stroommeting

1. AC
   • Selecteer AC-bereik (2A~, 20A~, 100A~)

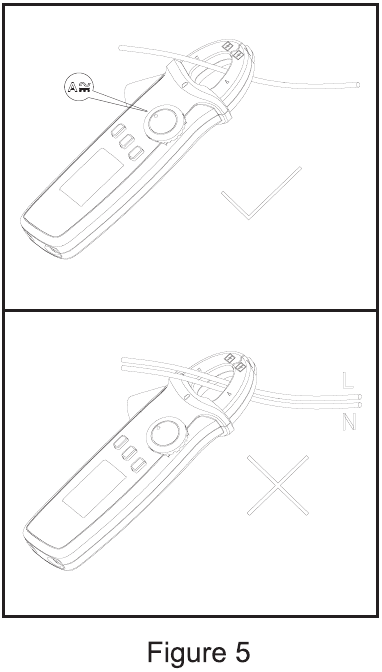

   • Open de klemkop, haak de elektrische draad (enkele draad) erin, plaats de elektrische draad op het geometrische midden dat wordt aangegeven door de klemkop, zorg ervoor dat de linker- en rechterklemkop volledig gesloten zijn. Er is geen opening tussen de linker- en rechterklemkop (Afbeelding 5).

   • Lees de meetgegevens af van het LCD-scherm.
2. DC
   • Druk op de SELECT (selecteren) knop om het DC-bereik te selecteren (2A , 20A , 100A )

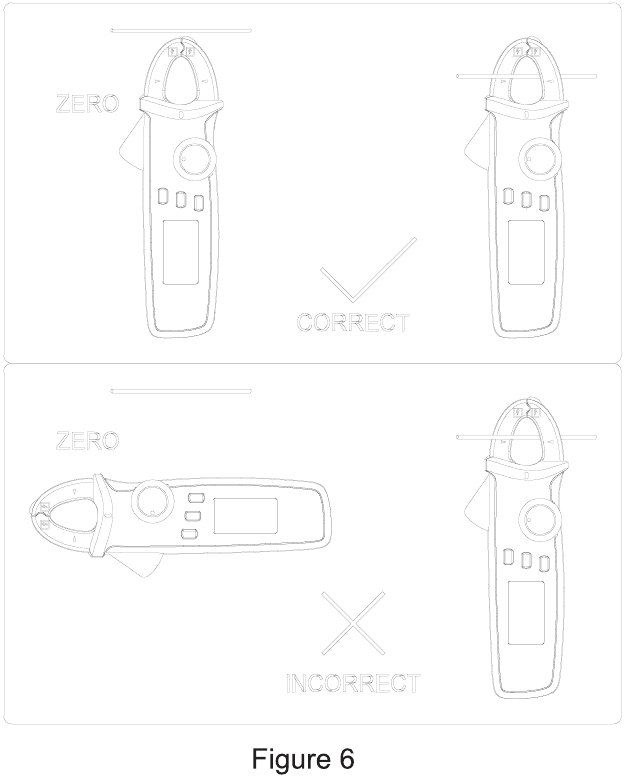

   • Druk voor de meting op de ZERO (nul) knop om de meetwaarden op nul te zetten. Als het niet na één keer drukken terugkeert naar nul, druk er dan meerdere keren op totdat de meetwaarde nul is. Opmerking: aangezien het product zeer gevoelig is, moet de richting van de meter tijdens de meting zoveel mogelijk hetzelfde zijn als wanneer deze op nul staat om correcte meetgegevens te garanderen (Afbeelding 6).

   • Open de klemkop, haak de elektrische draad (enkele draad) erin, plaats de elektrische draad op het geometrische midden dat wordt aangegeven door de klemkop, zorg ervoor dat de linker- en rechterklemkop volledig gesloten zijn. Er is geen opening tussen de linker- en rechterklemkop.
   • Lees de meetgegevens af van het LCD-scherm. Als de meetwaarde positief is, betekent dit dat de stroom van het positieve uiteinde dat wordt aangegeven door de klemkop naar het negatieve uiteinde stroomt. Een negatieve meetwaarde is het tegenovergestelde.

Koppel bij het meten van stroom de meetpen los om elektrische schokken te voorkomen.

NCV contactloze elektrische veldmeting

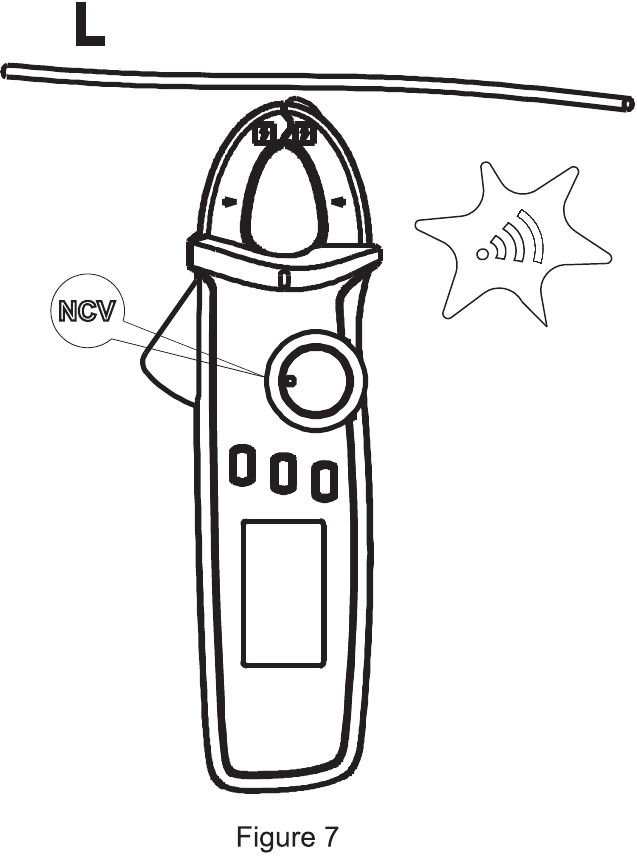

Als u wilt meten of er AC-spanning of een elektromagnetisch veld aanwezig is, plaats dan de voorkant van de klemkop 8~15 mm dicht bij het testobject, de analoge hoeveelheid inductieve AC-spanning is ongeveer ⩽ kritische spanning 100V, geeft "EF" (EF) weer, > kritische spanning 100V, geeft "-" weer, het heeft vier "----" niveaus op basis van de spanningsgrootte met verschillende zoemtonen op elk niveau, waarbij het NCV-lampje knippert om de elektrische veldsterkte te onderscheiden. (Afbeelding 7)

Koppel bij het schakelen van de bereiken van de NCV-meting de meetpen los om elektrische schokken te voorkomen

Overige functies

• Houd de HOLD (vasthouden) knop 2 seconden ingedrukt om de LCD-achtergrondverlichting in of uit te schakelen.
• Automatische uitschakeling: als de draaiknop tijdens het meten 15 minuten niet is uitgetrokken, wordt het instrument automatisch uitgeschakeld om energie te besparen. Draai in de automatische uitschakelmodus de draaiknop naar OFF (uit) en start de machine opnieuw, of klik op een willekeurige knop om het instrument te activeren.
• Automatische uitschakelfunctie uitschakelen: houd de SELECT (selecteren) knop ingedrukt en start vervolgens de stroom, u hoort 5 zoemtonen, wat betekent dat de automatische uitschakelfunctie is geannuleerd. Schakel de machine uit en start deze opnieuw, de automatische uitschakelfunctie wordt hersteld.
• De zoemer geeft 1 minuut voor de automatische uitschakeling 5 waarschuwingen af. Vlak voor het uitschakelen is een lange zoem te horen. Wanneer de automatische uitschakelfunctie is geannuleerd, hoort u om de 15 minuten 5 continue waarschuwingen.
• Zoemer: druk op een willekeurige knop of draai aan de functieschakelaar, als een dergelijke functieknop geldig is, piept de zoemer één keer (duurt ongeveer 0,25 s). In de gear (versnelling), wanneer het circuit-onder-test geleidend is ( ⩽ 10 Ω ), maakt de zoemer continu geluid. Wanneer het spannings- of stroombereik wordt overschreden, piept de zoemer om te waarschuwen dat het bereik wordt overschreden, de functiestatus is als volgt:
  1. Wanneer AC, DC-spanning > 600V, piept de zoemer
  2. 100A AC- en DC-gear (versnelling): stroom > maximaal bereik, piept de zoemer
• Detectie van lage spanning: wanneer de batterijspanning lager is dan 2,5 V, verschijnt het symbool voor onderspanning van de batterij , de meetnauwkeurigheid kan lager zijn zodra dit symbool verschijnt, vervang de batterij tijdig; als deze lager is dan 2,2 V, wordt na het opstarten alleen het symbool voor onderspanning van de batterij weergegeven, het kan niet werken.
• Wanneer de batterijvoedingsspanning daalt tot 2,6 V, bevindt de LCD-achtergrondverlichting zich in een zwakke of niet-startende toestand; maar meetfuncties werken nog steeds.

Technische index

Nauwkeurigheid: ±(a% uitlezing + b aantal woorden), garantieperiode is 1 jaar.
Omgevingstemperatuur: 23°C±5°C(73.4°F±9°F) relatieve vochtigheid: 75%

DC-spanningsmeting

De ingangsweerstand is ongeveer 10MΩ. (aangezien de ingangsweerstand hoog is, kan er bij een open circuit van 200mV een instabiele digitale weergave zijn, maar de meting kan worden gestabiliseerd zodra de gemeten bron met een interne weerstand lager dan 10MΩ is aangesloten, maar de impact van de interne weerstand van de gemeten bron op de meetwaarde moet worden overwogen)
Maximale ingangsspanning: ±600V

AC-spanningsmeting

Ingangsweerstand: gemiddeld 10 MΩ.
Maximale ingangsspanning: 600Vrms

• Toon de werkelijke virtuele waarde. Frequentiebereik: 45~400Hz
• Nauwkeurigheidsgarantiebereik: 5~100% bereik, kortsluiting staat < 10 restwaarden toe.
• Niet-sinusoïdale golftellingen voegen een fout toe door crest factor:
  Wanneer de crest factor 1~2 is: voeg 3% toe.
  Wanneer de crest factor 2~2.5 is: voeg 5% toe.
  Wanneer de crest factor 2.5~3 is: voeg 7% toe.

Weerstandsmeting

Bereik: gemeten waarde = meetweergavewaarde - meterpen kortsluitwaarde
Open-circuitspanning is ongeveer IV
Overbelastingsbeveiliging: 600V-RMS

Circuit aan-uit en diodemeting

circuit aan-uit, diodemeting
Bereik	Resolutie	Opmerkingen
	0.1Ω	Weerstandswaarde voor circuit verbreken: ⩾ 150Ω, zoemer maakt geen geluid; Weerstandswaarde voor circuit doorlaten: ⩽ 10Ω, zoemer piept continu.
	1 mV	Open circuitspanning is 3.2V: normale spanning voor silicium PN-overgang is 0.5Ё0.8V.

Overbelastingsbeveiliging: 600V-RMS

Capaciteitsmeting

Overbelastingsbeveiliging: 600V-RMS
⩽ 1 μF gemeten capaciteit, het wordt aangeraden om de ZERO-meetmodus te gebruiken om de nauwkeurigheid te garanderen.

DCA-meting

Overbelastingsbeveiliging 100A
Aangezien er een extern elektromagnetisch veld zoals de aarde bestaat, drukt u voor de meting op de ZERO-knop om ervoor te zorgen dat de meetwaarden nul zijn. Als het niet nul is na één keer drukken, drukt u er meerdere keren op totdat de meetwaarde nul is. De richting van de meter tijdens de meting moet zoveel mogelijk hetzelfde zijn als wanneer deze op nul staat.

ACA-meting

Overbelastingsbeveiliging 100A

• Nauwkeurigheidsgarantie: 5~100% bereik, 2A open circuit staat <20 restwaarden toe.
• Displays zijn werkelijke geldige waarde. Frequentiebereik: 50~60Hz.
• Niet-sinusoïdale golftellingen voegen een fout toe door crest factor:
  1. Wanneer de crest factor 1~2 is: voeg 3% toe.
  2. Wanneer de crest factor 2~2.5 is: voeg 5% toe.
  3. Wanneer de crest factor 2.5~3 is: voeg 7% toe.

Onderhoud en reparatie

Voordat u de achterkant van het instrument verwijdert, moet u ervoor zorgen dat de stroomtoevoer is uitgeschakeld; de meterpen verlaat de ingangspoort en het te testen circuit.

Algemeen onderhoud en reparatie

* Gebruik voor onderhoud en reparatie een natte doek en een mild reinigingsmiddel om de instrumentbehuizing schoon te maken, gebruik geen schuurmiddel of oplosmiddel. Stop met het gebruik van het instrument en onderhoud het als het abnormaal is. Als het nodig is om het instrument te verifiëren of te onderhouden, laat het dan onderhouden door een gekwalificeerde professionele onderhoudsmonteur of een aangewezen onderhoudsafdeling.

Batterij vervangen

* Wanneer LCD een onderspanning prompt weergeeft, vervang dan onmiddellijk de ingebouwde batterij, anders heeft dit invloed op de meetnauwkeurigheid.
* Batterijspecificatie: AAA 1.5V x2 cellen

Werkwijze:

1. Zet de aan/uit-schakelaar op de "off" (uit) stand en verwijder de meterpen uit de ingangsplug

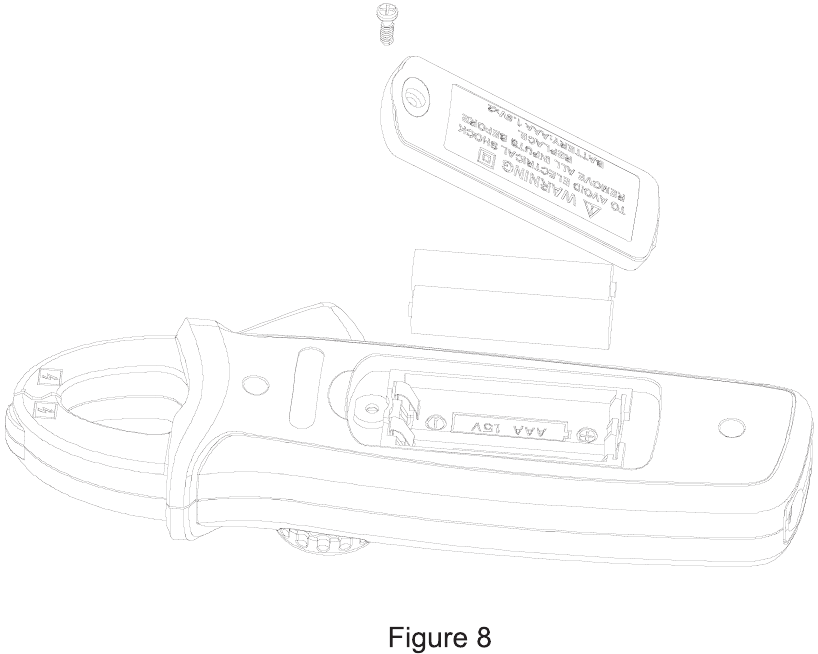

2. Draai de schroef op de achterklep van de batterij los met een schroevendraaier, verwijder de achterklep van de batterij en haal de oude batterij eruit zoals weergegeven in figuur 8.

3. Vervang 2 stuks nieuwe batterijen (specificatie AAA1.5V)

Deze handleiding kan zonder nadere kennisgeving worden gewijzigd.

Veiligheidsmaatregelen

Deze meter voldoet aan EN 61010-1 vervuilingsgraad 2, meetcategorie: (CAT II 600V, CAT Ill 300V) en dubbele isolatienormen.
Voldoet aan UL STD. 61010-1, 61010-2-032, 61010-2-033 Gecertificeerd volgens CSA STD. C22.2 NR. 61010-1,IEC STD 61010-2-032, 61010-2-033
CAT II: Van toepassing op test- en meetcircuits die rechtstreeks zijn aangesloten op gebruikspunten (stopcontacten en soortgelijke punten) van de laagspanningsnetinstallatie.
CAT Ill: Van toepassing op test- en meetcircuits die zijn aangesloten op het distributiegedeelte van de laagspanningsnetinstallatie van het gebouw, lees voor gebruik alle veiligheidsinstructies en volg deze op.

1. Gebruik de stroomtang volgens de bedieningsinstructies, anders werken de veiligheidsfuncties van de stroomtang mogelijk niet om u te beschermen.
2. Houd u aan de nationale veiligheidswetten en -voorschriften. Gebruik bij het werken in een gevaarlijke omgeving en een omgeving met blootliggende stroomdraden persoonlijke beschermingsmiddelen om ongevallen zoals elektrische schokken en boogontlading te voorkomen.
3. Steek niet over een andere positie dan de beschermende barrière van de stroomtang.
4. Controleer voor elk gebruik eerst of de behuizing van de stroomtang of de isolatie van de uitgangskabel scheuren of beschadigd is, en controleer ook op slecht aangesloten onderdelen. Let vooral op de isolerende laag rond de klemopening.
5. Voordat u het batterijklepje verwijdert, moet u de stroomtang van alle bekrachtigde circuits verwijderen en de draad loskoppelen.
6. Gebruik de stroomtang niet in een circuit met een spanning hoger dan 600V of een frequentie hoger dan 400Hz.
7. De meetcategorieklasse is CAT II 600V/CAT Ill 300V, de vervuilingsgraad is 2. Gebruik het niet buiten het bereik.
8. Wees voorzichtig bij het werken in een omgeving met blootliggende draden. Contact met de draad kan leiden tot een elektrische schok.
9. Voor spanningen boven 60V DC (gelijkstroom), 30V AC (AC-effectieve waarde) of 42V AC (piekwaarde) kan een dergelijke spanning een elektrische schok veroorzaken.
10. Probe-assemblages die worden gebruikt voor NETspanningmetingen CAT II 600V/CAT Ill 300V volgens IEC 61010-031, als u de probe-assemblages wilt vervangen en ze hetzelfde niveau CAT II 600V/CAT Ill 300V of een beter niveau nodig hebben. Bescherming wordt aangetast indien gebruikt op een manier die niet is gespecificeerd door de fabrikant.
11. Functieschakelaars moeten vóór de meting in de juiste positie worden gezet. Het is verboden om tijdens de meting de versnelling te veranderen om schade aan de meter te voorkomen.

Fabrikant:
Uni-Trend Technology (China) Limited
No 6, Gong Ye Bei 1st Road
Songshan Lake National High-Tech Industrial
Development Zone, Dongguan City
Guangdong Province
China
Postcode: 523 808

Hoofdkantoor:
Uni-Trend Group Limited
Rm901, 9/F, Nanyang Plaza
57 Hung To Road
Kwun Tong
Kowloon, Hong Kong
Tel: (852) 2950 9168
Fax: (852) 2950 9303
Email: info@uni-trend.com
http://www.uni-trend.com
