Elitech RC-5+ - Handleiding voor PDF-temperatuur datalogger

Hoe te gebruiken

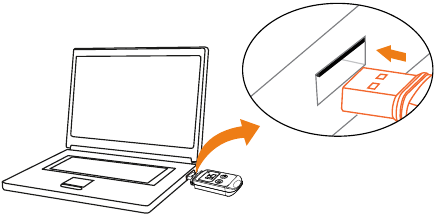

1. Verbind de datalogger met een computer om configuratieparameters in te stellen

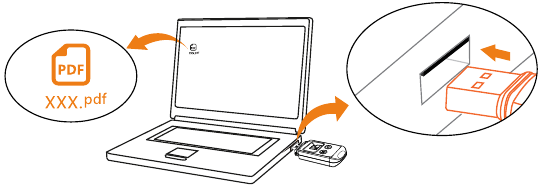

2. Houd de linkerknop 5 seconden ingedrukt om de opname te starten

3. Klik snel twee keer op de rechterknop om de huidige tijd en temperatuur te markeren

4. Houd de rechterknop 5 seconden ingedrukt om de opname te stoppen

5. Open het gegevensrapport op de nieuw gemaakte verwisselbare schijf van uw computer en bekijk de gegevens. U kunt de gegevens ook bekijken door de databeheersoftware te gebruiken.


Opmerking:

Standaard instelling:

Looptijd: 30 dagen
Loginterval: 2min
Trip ID: 0000001
Tijdzone: UTC +0:00
Startmodus: druk op de knop
Alarminstelling: nee
Startvertraging: 0 min
Cyclische record: uitgeschakeld
Tijdelijk rapport: inschakelen
Multi-start/stop: ingeschakeld
Kalibratie: ±0ºC
Alarminstelling: nee
Trip beschrijving: Temperatuurregistratie
Stopmodus: druk op de knop, via software

In de volgende twee gevallen kan de datalogger ook worden ingeschakeld zonder dat de linkerknop wordt ingedrukt.
Directe startmodus: Tde datalogger wordt direct ingeschakeld na het loskoppelen van de computer.
Timing startmodus: de datalogger begint met opnemen op de geplande tijd na het loskoppelen van de computer.

Sluit de datalogger direct aan op de computer zonder deze te hoeven stoppen, u kunt het tijdelijke rapport bekijken.
De logger stopt automatisch wanneer de ingestelde looptijd is verstreken.

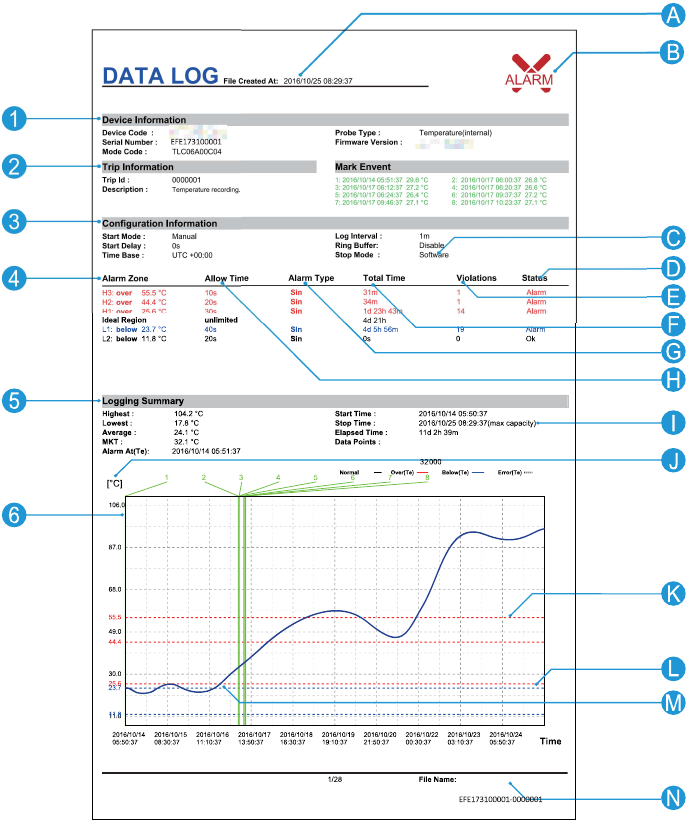

Gegevensrapport

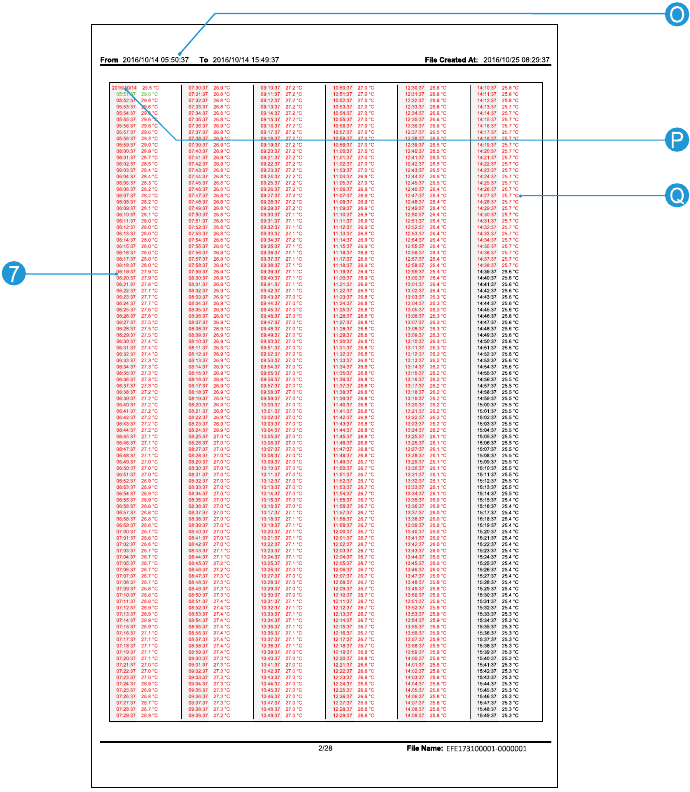

Opmerking: Dit is slechts een voorbeeldrapport:

1. Basis informatie
2. Trip informatie
3. Configuratie informatie
4. Alarmdrempels en gerelateerde gegevens
5. Statistieken
6. Temperatuurgrafiek
7. Gedetailleerde gegevens

1. Tijdstip van aanmaken van het bestand (tijdstip van stoppen met opnemen)
2. Alarmaanduiding (het pictogram geeft aan dat het alarm is geactiveerd)
3. De ingestelde stopmodus
4. Alarmstatus van de alarmzones
5. Totaal aantal keren dat alarmen buiten de grenzen zijn
6. Totale duur van alarmen buiten de grenzen
7. Alarmtypes
8. Alarmdrempel en alarmintervalverdeling
9. Stoptijd (werkelijke stopmodus)
10. Temperatuureenheid
11. Alarmdrempellijnen (komen overeen met item L)
12. Alarmdrempel
13. Datacurve

Opmerking:
Rood - boven de bovenste temperatuur
Blauw - onder de onderste temperatuur
Zwart - binnen de temperatuurgrenzen

14. Bestandsnaam (serienummer + trip ID)
15. Opnametijd bereik binnen de huidige pagina
16. De opname voor twee dagen. (datum + temperatuur)
17. De opname voor één dag. (tijd + temperatuur)

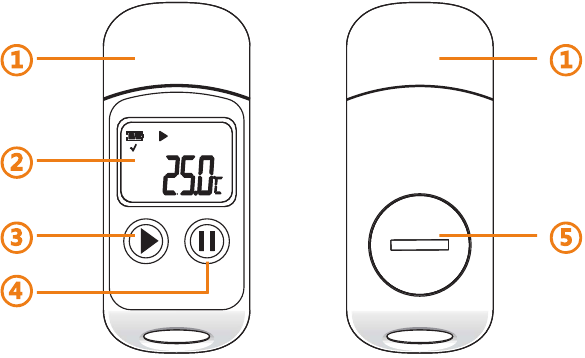

Productschema

1. USB-beschermkap
2. LCD scherm
3. Knop (links)
4. Knop (rechts)
5. Batterijklep

Opmerking:

Functie van de linkerknop

Functie van de rechterknop

Vervang de batterij met een munt als volgt:

1. Draai de batterijklep tegen de klok in om deze te openen.

2. Plaats een nieuwe CR2032-knoopcelbatterij, met de negatieve kant naar binnen.

3. Draai de batterijklep met de klok mee om deze te sluiten.

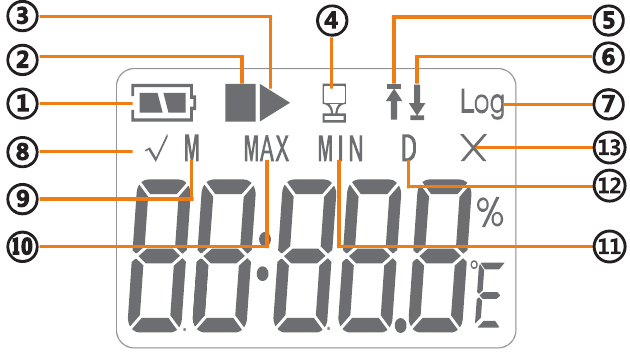

LCD scherm

1. Stroom indicator
2. Stopstatus
3. Opnamestatus
4. Computer verbinding
5. Alarm: boven de bovenste limiet
6. Alarm: onder de onderste limiet
7. Huidige metingen
8. Geen alarm/Gemarkeerd
9. Datum - maand
10. Maximale temperatuur
11. Minimale temperatuur
12. Alarm/Markeren mislukt
13. Alarm/Markeren mislukt

LCD Menu

Druk op de linkerknop om de inhoud van elke pagina te bekijken. Druk op de rechterknop op een willekeurige pagina om terug te keren naar de eerste pagina.

1. Huidige temperatuur

2. Aantal metingen

3. Huidige tijd: uur: minuut

4. Huidige datum: maand - dag

5. Maximale temperatuur

6. Minimale temperatuur


Toepassing

De datalogger wordt voornamelijk gebruikt om de temperatuur van voedsel, medicijnen, chemicaliën en andere producten tijdens opslag en transport te controleren. Het kan breed worden toegepast op alle schakels van warehousing en cold-chain logistiek, zoals koelcontainers, koelwagens, koelboxen, koelhuizen, laboratoria, etc.

Voorzorgsmaatregelen

• Lees de handleiding zorgvuldig door voordat u de logger gebruikt.
• Om de systeem tijd te synchroniseren, wordt aanbevolen om de logger op een computer aan te sluiten voor parameter configuratie voordat deze voor de eerste keer wordt gebruikt.
• Het LCD-scherm wordt na 15 seconden inactiviteit uitgeschakeld. Druk op de linkerknop om het te verlichten.
• Demonteer de batterij nooit. Verwijder deze niet als de logger actief is.
• Vervang de batterij op tijd voor lange afstandstransport als de stroom nog maar half is.
• Vervang de oude batterij door een nieuwe CR2032-knoopcel met de negatieve kant naar binnen.

Download link: http://www.elitechlog.com/softwares

Referenties

• Software Download-Temperature Data Logger Manufacturer & Supplier for Cold Chain Management

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Elitech RC-5+ - Handleiding voor PDF-temperatuur datalogger
