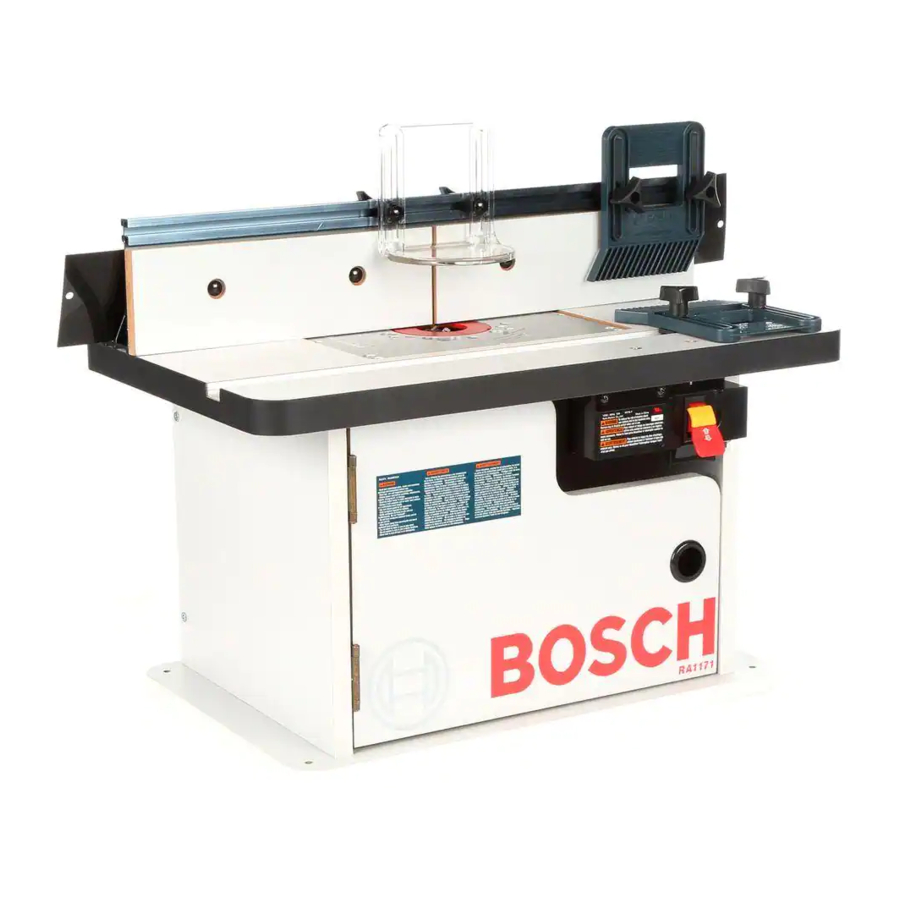

Bosch RA1171 - Tabelhandleiding

Veiligheidsregels voor elektrisch gereedschap

Lees en begrijp de gereedschapshandleiding en deze instructies voor het gebruik van deze tafel met uw bovenfrees. Het niet opvolgen van alle onderstaande instructies kan leiden tot ernstig persoonlijk letsel.
BEWAAR DEZE INSTRUCTIES

Werkgebied
Houd uw werkgebied schoon en goed verlicht. Rommelige werkbanken en donkere gebieden nodigen ongelukken uit. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap maakt vonken die het stof of de dampen kunnen ontsteken. Houd omstanders, kinderen en bezoekers op afstand tijdens het bedienen van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid
Geaarde gereedschappen moeten worden aangesloten op een stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle voorschriften en verordeningen. Verwijder nooit de aardingspen of wijzig de stekker op enigerlei wijze. Gebruik geen adapterstekkers. Neem contact op met een gekwalificeerde elektricien als u twijfelt of het stopcontact correct is geaard. Als het gereedschap elektrisch defect raakt of kapotgaat, biedt aarding een pad met lage weerstand om elektriciteit weg te voeren van de gebruiker. Onjuiste aarding kan schokken, brandwonden of elektrocutie veroorzaken. Geaarde gereedschappen zijn uitgerust met een snoer met drie geleiders en een stekker met drie pinnen. Voordat u het gereedschap aansluit, moet u ervoor zorgen dat de voedingsspanning van het stopcontact overeenkomt met de spanning die op het typeplaatje staat vermeld. Gebruik geen gereedschap met de aanduiding "alleen AC" met een DC-voeding. Dubbelgeïsoleerd gereedschap is uitgerust met een gepolariseerde stekker (één pen is breder dan de andere). Deze stekker past slechts op één manier in een gepolariseerd stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om een gepolariseerd stopcontact te installeren. Wijzig de stekker op geen enkele manier. Dubbele isolatie elimineert de noodzaak van het drieledige geaarde netsnoer en het geaarde voedingssysteem. Voordat u het gereedschap aansluit, moet u ervoor zorgen dat de voedingsspanning van het stopcontact overeenkomt met de spanning die op het typeplaatje staat vermeld. Gebruik geen gereedschap met de aanduiding "alleen AC" met een DC-voeding. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam is geaard. Als het bedienen van het elektrisch gereedschap op vochtige plaatsen onvermijdelijk is, moet een aardlekschakelaar worden gebruikt om het gereedschap van stroom te voorzien. Rubberen handschoenen en schoeisel voor elektriciens verhogen uw persoonlijke veiligheid verder. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
Maak geen misbruik van het snoer. Gebruik het snoer nooit om het gereedschap te dragen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Vervang beschadigde snoeren onmiddellijk. Beschadigde snoeren verhogen het risico op elektrische schokken. Gebruik bij het bedienen van elektrisch gereedschap buitenshuis een verlengsnoer voor buitengebruik met de aanduiding "W-A" of "W". Deze snoeren zijn geschikt voor buitengebruik en verminderen het risico op elektrische schokken. Raadpleeg "Belangrijke informatie over verlengsnoeren" in de handleiding van uw freestafel.

Persoonlijke veiligheid
Blijf alert, let op wat u doet en gebruik uw gezonde verstand bij het bedienen van elektrisch gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. Houd beschermkappen op hun plaats. Houd de beschermkappen in werkende staat en in de juiste afstelling en uitlijning. Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar op "UIT" staat voordat u de stekker in het stopcontact steekt. Het dragen van gereedschap met uw vinger op de schakelaar of het insteken van gereedschap waarbij de schakelaar op "AAN" staat, nodigt ongelukken uit. Verwijder stelsleutels of moersleutels voordat u het gereedschap "AAN" zet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het gereedschap is bevestigd, kan leiden tot persoonlijk letsel. Reik niet te ver. Houd te allen tijde de juiste stand en het evenwicht. Een goede stand en een goed evenwicht zorgen voor een betere controle over het gereedschap in onverwachte situaties. Gebruik een veiligheidsbril (hoofdbescherming). Draag te allen tijde een veiligheidsbril (moet voldoen aan ANSI Standard Z87.1). Draag antislip schoeisel en een veiligheidshelm, indien van toepassing. Gebruik ook een gezichts- of stofmasker als de snijbewerking stoffig is en oorbeschermers (oordopjes of -kappen) gedurende langere perioden.

Gebruik en onderhoud van gereedschap
Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werkstuk met de hand of tegen uw lichaam is onstabiel en kan leiden tot verlies van controle.
Forceer het gereedschap niet. Gebruik het juiste gereedschap voor uw toepassing. Het juiste gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen. Gebruik het gereedschap niet als de schakelaar het niet "AAN" of "UIT" zet. Elk gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd. Haal de stekker uit het stopcontact voordat u aanpassingen maakt, accessoires verwisselt of het gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het gereedschap. Houd beschermkappen op hun plaats. Houd de beschermkappen in werkende staat en in de juiste afstelling en uitlijning. Bewaar ongebruikte gereedschappen buiten het bereik van kinderen en andere ongetrainde personen. Gereedschap is gevaarlijk in handen van ongetrainde gebruikers. Laat gereedschap nooit onbeheerd draaien. Zet de stroom UIT. Laat het gereedschap NIET achter totdat het volledig tot stilstand is gekomen. Onderhoud gereedschap met zorg. Houd snijgereedschap scherp en schoon. Goed onderhouden gereedschap met scherpe snijranden zal minder snel vastlopen en is gemakkelijker te controleren. Elke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie.
Controleer op beschadigde beschermkappen of onderdelen, verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en enige andere toestand die de werking van het gereedschap kan beïnvloeden. Laat het gereedschap, indien beschadigd, op de juiste manier repareren of vervangen voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap. Stel een periodiek onderhoudsschema op voor uw gereedschap. Gebruik alleen accessoires die door de fabrikant voor uw model worden aanbevolen. Accessoires die geschikt kunnen zijn voor het ene gereedschap, kunnen gevaarlijk worden bij gebruik op een ander gereedschap.

Onderhoud
Gereedschaponderhoud mag alleen worden uitgevoerd door gekwalificeerd reparatiepersoneel. Onderhoud of reparatie uitgevoerd door ongeschoold personeel kan leiden tot een risico op letsel. Bijvoorbeeld: interne draden kunnen verkeerd worden geplaatst of bekneld raken; veiligheidsveerretourveren kunnen onjuist worden gemonteerd. Gebruik bij het onderhouden van een gereedschap alleen identieke vervangende onderdelen. Het gebruik van niet-geautoriseerde onderdelen of het niet opvolgen van de onderhoudsinstructies kan een risico op elektrische schokken of letsel veroorzaken. Bepaalde reinigingsmiddelen zoals benzine, tetrachloorkoolstof en ammoniak kunnen plastic onderdelen beschadigen.

Aanvullende veiligheidswaarschuwingen voor freestafels

Til de freestafel alleen aan de randen van de tafel op. Het optillen van de tafel aan een ander oppervlak kan leiden tot persoonlijk letsel.
Gebruik de freestafel niet voordat alle montage- en installatiestappen zijn voltooid. Controleer voor elk gebruik of de bevestigingsmiddelen en de routerklemmen goed vastzitten. Een losse tafel of router is onstabiel en kan tijdens gebruik verschuiven, wat kan leiden tot materiële schade of ernstig persoonlijk letsel.
Koppel de router los van de stroomvoorziening voordat u de router in de tafel installeert, aanpassingen maakt, accessoires vervangt, de router uit de tafel verwijdert, onderhoud uitvoert of het gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico op onbedoelde bediening van het gereedschap. Steek het netsnoer van de routermotor niet in een standaard stopcontact. Steek het snoer van de router altijd in de schakelkast van de freestafel.
Schakelaars en bedieningselementen van elektrisch gereedschap moeten in noodsituaties binnen handbereik zijn.
Zorg ervoor dat uw vingers de contacten op de stekker niet aanraken wanneer u de stekker in het stopcontact steekt of eruit haalt. Risico op elektrische schokken. Voordat u een router of stofzuiger aansluit op de schakelkast van de freestafel, moet u ervoor zorgen dat de router- of stofzuigerschakelaar is uitgeschakeld en dat de schakelkast van de freestafel is losgekoppeld.
Dergelijke voorzorgsmaatregelen verminderen het risico op onbedoelde bediening van het gereedschap. Voordat u de freestafel gebruikt, moet u controleren of de router stevig in de freestafelvoet is geklemd.
Controleer tijdens het werken regelmatig of de bevestigingsklem van de routervoet goed vastzit. Trillingen van snijbewerkingen kunnen ervoor zorgen dat de klemmen van de routermotor losraken en dat de routermotor van de tafel valt. Zorg er voordat u begint te werken voor dat de netsnoeren van de routeraccessoires, de schakelkast en het verlengsnoer geen contact kunnen maken met de router of bewegende onderdelen van de router. Dergelijke voorzorgsmaatregelen verminderen het risico op letsel als gevolg van verlies van controle.
Gebruik de freestafel niet zonder de bovenbeschermer, tenzij dit vereist is voor een bepaalde snijbewerking. Plaats de beschermer onmiddellijk terug nadat de snijbewerking is voltooid. Verwijder al het stof, spaanders en andere vreemde deeltjes die de functie kunnen beïnvloeden. De beschermer helpt voorkomen dat handen onbedoeld in contact komen met de roterende frees. Gebruik geen frezen met een snijdiameter die groter is dan het vrijloopgat in de tafelbladinsertplaat of insertringen. De frees kan in contact komen met de insertplaat of insertring, waardoor fragmenten wegspringen.
Gebruik nooit botte of beschadigde frezen. Beschadigde frezen kunnen tijdens gebruik breken. Botte frezen vereisen meer kracht om het werkstuk te duwen, waardoor de frees kan breken of het materiaal kan terugschieten.
Behandel scherpe frezen met zorg. Dergelijke veiligheidsmaatregelen verminderen het risico op letsel. Wijzig de insertring of de freesopening van de insertplaat niet. Stem de snijdiameter van de frees af op de binnendiameter van de freesopening van de insertring of insertplaat, zodat het verschil niet minder is dan 1/16 ' ' aan één kant. Insertringen zijn bedoeld om de opening tussen de snijdiameter van de frees en de tafel te verkleinen, zodat werkstukken volledige ondersteuning van de tafel behouden tijdens het frezen. Installeer de frees in overeenstemming met de instructies in de routerhandleiding. Klem de frees stevig vast in de spantang voordat u gaat snijden. Het vastzetten van de frees voor het snijden vermindert het risico dat de frees tijdens het gebruik losraakt.
Plaats uw vingers nooit in de buurt van een draaiende frees of onder de beschermer wanneer de router is aangesloten. Dergelijke voorzorgsmaatregelen verminderen het risico op letsel.
Houd het werkstuk nooit vast aan de uitloopzijde van de frees. Het aandrukken van het werkstuk tegen de uitloopzijde van de geleider kan leiden tot materiaalbinding en mogelijke terugslag, waardoor uw hand in de frees wordt getrokken.
Geleid het werkstuk met de geleider om de controle over het werkstuk te behouden.
Plaats het werkstuk niet tussen de frees en de geleider tijdens het frezen van de rand. Deze plaatsing zorgt ervoor dat het materiaal vast komt te zitten, waardoor terugslag mogelijk is.
Gebruik alleen routers voor het bewerken van hout, houtachtige producten, plastic of laminaten. Gebruik de router en freestafel niet voor het snijden of vormen van metalen. Zorg ervoor dat het werkstuk geen spijkers of andere harde objecten bevat. Het doorsnijden van spijkers kan leiden tot verlies van controle over het gereedschap of het werkstuk. Start het gereedschap nooit wanneer de frees in het materiaal is ingeschakeld. De snijkant van de frees kan het materiaal grijpen, waardoor de controle over het werkstuk verloren gaat.
Voer het werkstuk alleen tegen de draairichting van de frees in. Voer het werkstuk niet "achterwaarts" in de frees. De frees draait tegen de klok in, gezien vanaf de bovenkant van de tafel. "Achterwaarts invoeren" zorgt ervoor dat het werkstuk "omhoog klimt" op de frees, waardoor het werkstuk en mogelijk uw handen in de roterende frees worden getrokken.
Voer het werkstuk niet in de frees waar het grootste deel van het werkstuk zich tussen de geleider en de frees bevindt. Dit creëert een "geleider val" wat een gevaarlijke situatie is omdat de frees is blootgesteld. Dit zorgt ervoor dat het werk "omhoog klimt" van het tafelblad en kan leiden tot verlies van controle tijdens het gebruik.
Snijd geen materiaal dat krom, wiebelig of anderszins onstabiel is. De freestafel is ontworpen om platte, rechte en vierkante materialen te snijden. Als het materiaal licht gebogen is, maar verder stabiel, snijdt u het materiaal met de concave kant tegen de tafel of geleider.
Het snijden van het materiaal met de concave kant naar boven of weg van de tafel kan ervoor zorgen dat het kromme of wiebelige materiaal rolt en terugslaat, waardoor de gebruiker de controle verliest.
Gebruik extra aanvoer- en afvoersteunen voor lange of brede werkstukken. Te grote werkstukken zonder voldoende steun kunnen van de tafel vallen of ervoor zorgen dat de tafel kantelt. Gebruik duwstokken, verticaal en horizontaal gemonteerde veerplanken (veerstokken) en andere mallen om het werkstuk vast te houden. Duwstokken, veerplanken en mallen elimineren de noodzaak om het werkstuk in de buurt van de draaiende frees te houden.
Laat het werkstuk nooit los tijdens het frezen totdat de snede is voltooid en het werkstuk volledig vrij is van de frees. Dergelijke voorzorgsmaatregelen verminderen het risico op letsel en materiële schade. Veerplanken helpen het werkstuk in positie te houden bij het frezen op een freestafel. Ze zijn niet bedoeld om het werkstuk alleen op zijn plaats te houden wanneer het werkstuk in contact is met de frees, of op enig ander moment dat de frees draait.
Houd het werkstuk altijd tegen de freestafelleider tijdens het frezen. Dergelijke voorzorgsmaatregelen verhogen de nauwkeurigheid bij het frezen en verbeteren de controle over het werkstuk, waardoor het risico op letsel wordt verminderd. Laat de router nooit onbeheerd achter terwijl deze draait of voordat deze volledig tot stilstand is gekomen.
Dergelijke veiligheidsmaatregelen verminderen het risico op letsel en materiële schade.
Gebruik de tafel niet als werkbank of werkoppervlak. Het gebruik voor andere doeleinden dan frezen kan schade veroorzaken en het onveilig maken om te gebruiken bij het frezen. Ga nooit op de tafel staan of gebruik deze als ladder of steiger. De tafel kan kantelen of het snijgereedschap kan per ongeluk worden aangeraakt.
Gebruik bij het onderhoud van het gereedschap alleen aanbevolen Bosch-vervangingsonderdelen. Volg de instructies in het onderhoudsgedeelte van deze handleiding.
Het gebruik van niet-geautoriseerde onderdelen of het niet opvolgen van onderhoudsinstructies kan leiden tot persoonlijk letsel.
Sommige stof die ontstaat bij machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis
• Kristallijn silica uit bakstenen, cement en andere metselwerkproducten
• Arseen en chroom uit chemisch behandeld hout

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen, werkt u in een goed geventileerde ruimte en met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

Onjuiste geleiderlocatie en werkstukaanvoer

Voer het werkstuk niet in waar het grootste deel van het werkstuk zich tussen de geleider en de frees bevindt. Dit creëert een "geleider val" wat om twee redenen gevaarlijk is:

• De voorkant van de frees is blootgesteld tijdens de snijbewerking (Afb. A).
• De frees kan "omhoog klimmen", waarbij de frees het werkstuk binnengaat in dezelfde richting als de aanvoerrichting. Dit kan ertoe leiden dat het werkstuk "omhoog klimt" van het tafelblad en kan leiden tot verlies van controle tijdens het gebruik (Afb. A).

Voer het werkstuk alleen tegen de draairichting van de frees in. Voer het werkstuk niet "achterwaarts" in de frees. De frees draait tegen de klok in, gezien vanaf de bovenkant van de tafel. "Achterwaarts invoeren" van het werk is om twee redenen gevaarlijk:

• Het veroorzaakt klimsnijden waarbij het werkstuk "omhoog" kan klimmen van het tafelblad in de richting van de freesrotatie, waardoor het werkstuk en mogelijk uw handen in de roterende frees worden getrokken (Afb. B).
• Het is moeilijk om het werkstuk tegen het geleidervlak te houden, omdat de freesrotatie het werkstuk van de geleider af zal duwen.

Belangrijke informatie over verlengsnoeren

Er moet een verlengsnoer met voldoende grote geleiders worden gebruikt dat in staat is om de stroom voor uw gereedschap te transporteren. Dit voorkomt overmatige spanningsval, vermogensverlies of oververhitting. Geaarde gereedschappen moeten 3-draads verlengsnoeren gebruiken met 3-polige stekkers en stopcontacten.
OPMERKING: Hoe kleiner het maatnummer, hoe dikker het snoer.

AANBEVOLEN MATEN VAN VERLENGSNOEREN 120-VOLT WISSELSTROOMGEREEDSCHAPPEN

Ampèrewaarde van het gereedschap	Snoerdikte in A.W.G.				Draadmaten in mm 2
	Snoerlengte in voet				Snoerlengte in meters
	25	50	100	150	15	30	60	120
3-6	18	16	16	14	.75	.75	1.5	2.5
6-8	18	16	14	12	.75	1.0	2.5	4.0
8-10	18	16	14	12	.75	1.0	2.5	4.0
10-12	16	16	14	12	1.0	2.5	4.0	—
12-16	14	12	—	—	—	—	—	—

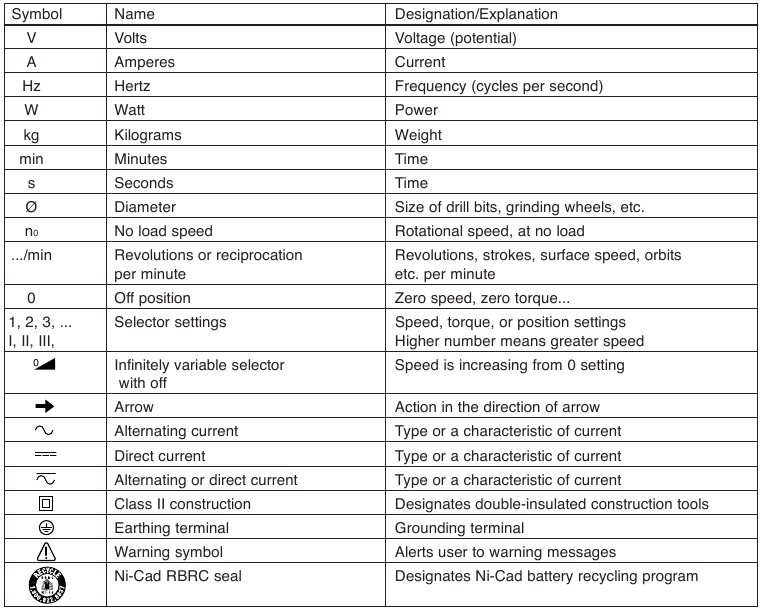

Symbolen

Sommige van de volgende symbolen kunnen op uw gereedschap worden gebruikt. Bestudeer ze en leer hun betekenis. De juiste interpretatie van deze symbolen stelt u in staat het gereedschap beter en veiliger te bedienen.

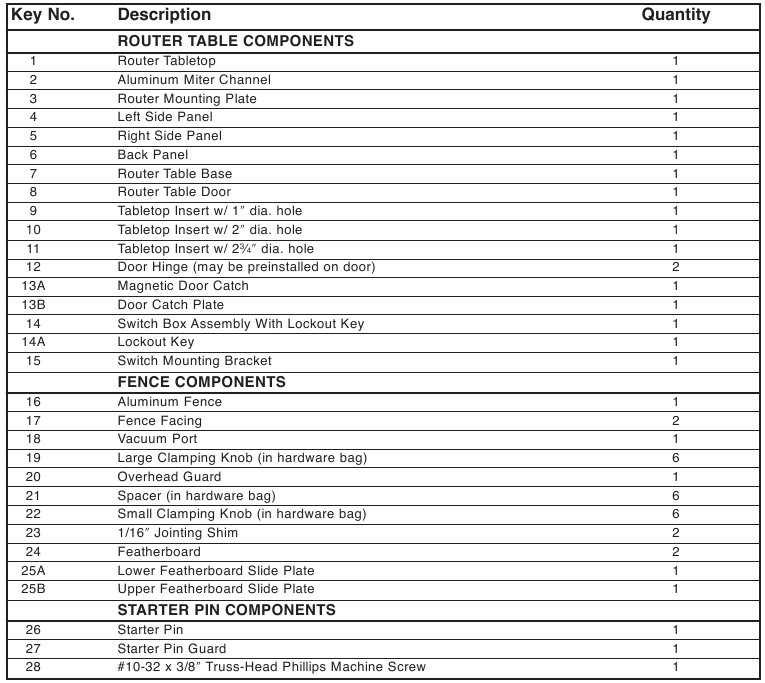

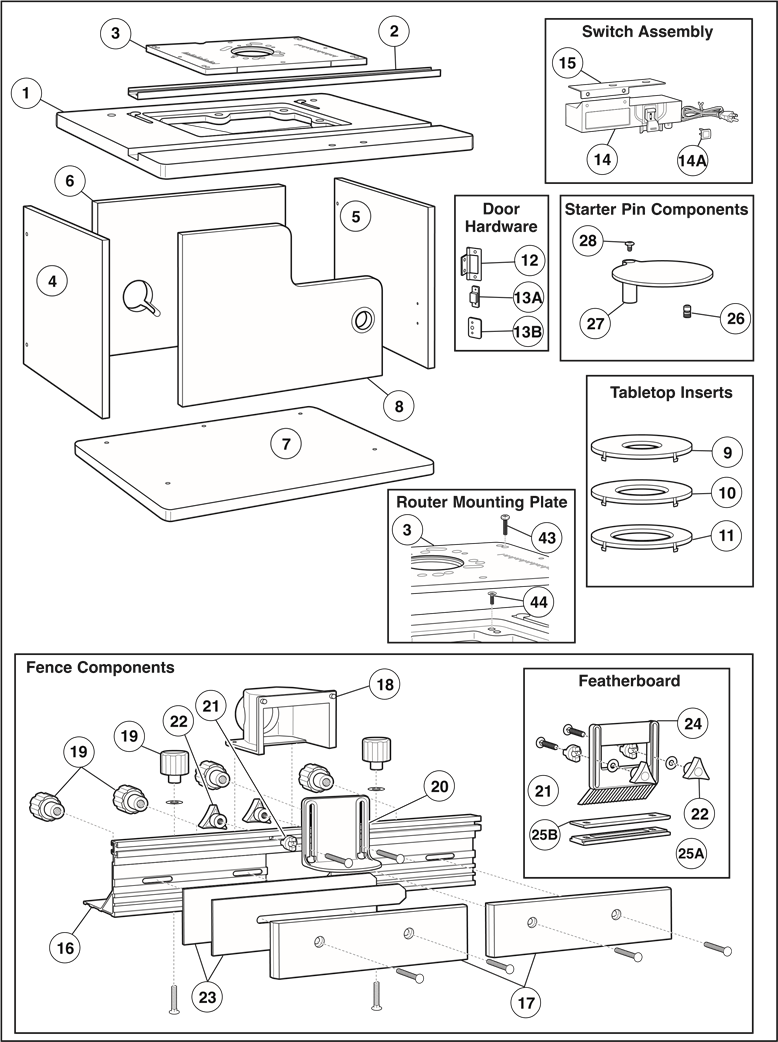

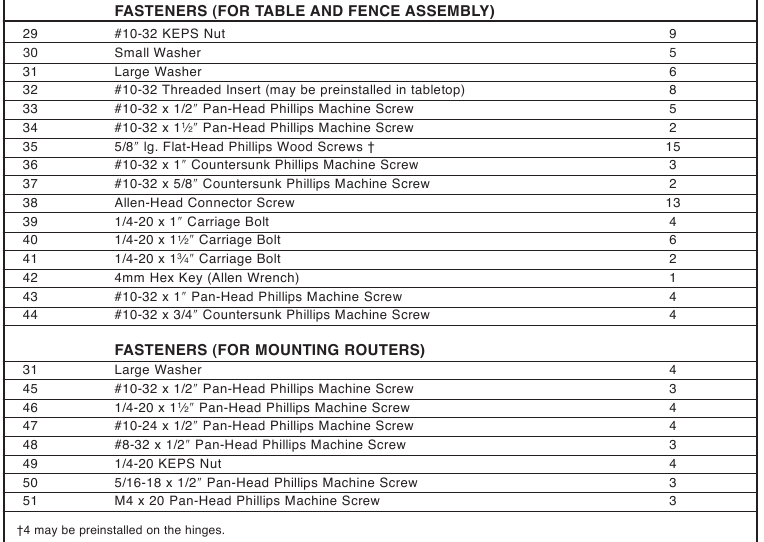

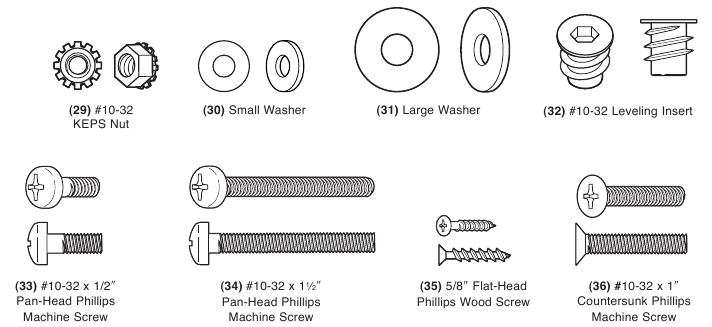

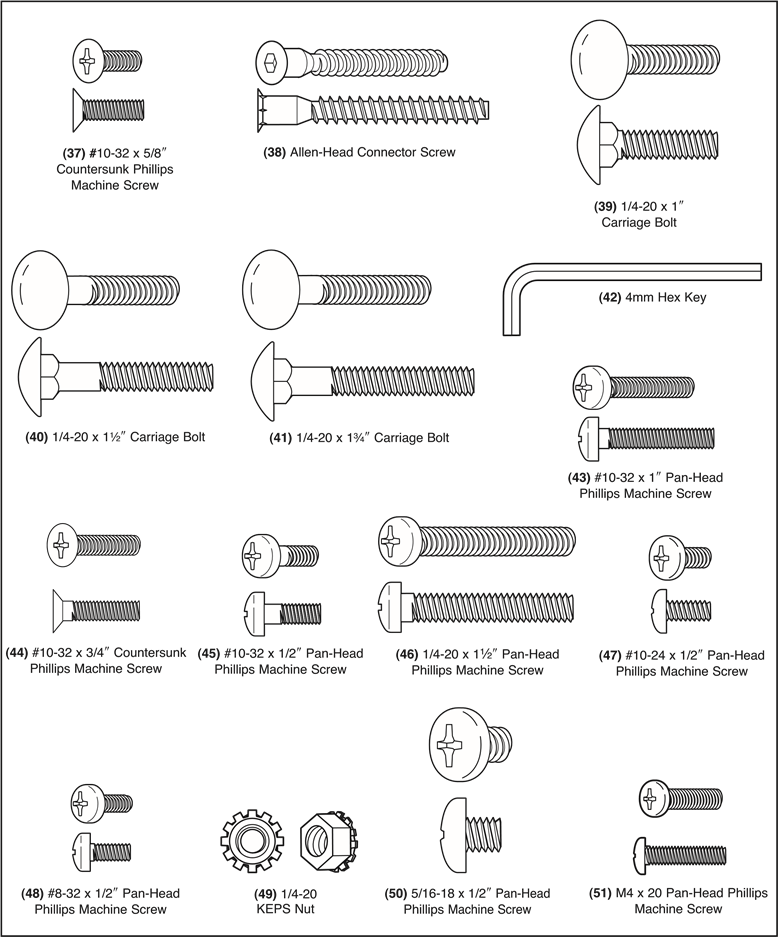

Onderdelenlijst

Raadpleeg de onderstaande onderdelenlijst en.

•
  Als ER ONDERDELEN ontbreken, probeer dan NIET uw freestafel te monteren, installeren of gebruiken totdat de ontbrekende onderdelen zijn gevonden of vervangen en uw freestafel correct en juist is gemonteerd volgens deze handleiding.
• Voor ontbrekende onderdelen of technische assistentie, bel 1-877-BOSCH99 (877-267-2499).

• Om de behandeling te vereenvoudigen en eventuele schade tijdens de verzending te minimaliseren, wordt uw freestafel grotendeels ongemonteerd geleverd. Houd er rekening mee dat de schakelkast en sommige bevestigingsmiddelen voorgemonteerd zijn om de identificatie en installatie te vergemakkelijken.
• Haal alle onderdelen uit het verpakkingsmateriaal en controleer elk onderdeel aan de hand van de illustraties en de onderdelenlijsten om er zeker van te zijn dat alle onderdelen zijn meegeleverd. Doe dit voordat u verpakkingsmateriaal weggooit.

OPMERKING: De hardwaretas bevat bevestigingsmiddelen voor verschillende modellen. Sommige bevestigingsmiddelen worden mogelijk niet gebruikt bij de montage van dit model. Raadpleeg de bovenstaande onderdelenlijst voor de juiste maten en hoeveelheden die bij deze tafel worden gebruikt.

Montage van de freestafel

DE FREESTAFEL MONTEREN
HANDIGE HULPMIDDELEN

• #1 en #2 kruiskopschroevendraaiers (niet inbegrepen)
• 3/8" moersleutel of dopsleutel (niet inbegrepen)
• 4 mm inbussleutel (inbegrepen)

TIP: Door staafzeep of bijenwas op de schroefdraad (35 en 38) aan te brengen, zijn ze gemakkelijker in de panelen te installeren.

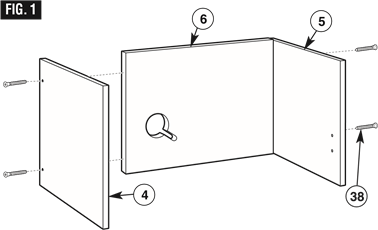

ZIJKANTEN AAN DE ACHTERKANT MONTEREN (Afb. 1)
OPMERKING: De montagegaten voor de linker- en rechterpanelen zijn zo geplaatst dat het paneel alleen op de juiste kant van de achterkant past. Voordat u de panelen bevestigt, moet u ervoor zorgen dat de voorgeboorde gaten voor de scharnieren en de deurvanger zich aan de BINNENKANT van het paneel bevinden.

1. Houd het achterpaneel (6) rechtop, met de kabeluitsparing aan de linkerkant (zie afb. 1), en bevestig het linkerzijpaneel (4) aan het achterpaneel met twee inbusbouten (38).
2. Bevestig het rechterzijpaneel (5) aan het achterpaneel met twee inbusbouten (38).
3. Draai alle bevestigingsmiddelen stevig vast met de 4 mm inbussleutel (42). De schroefkop steekt iets boven het oppervlak van het paneel uit. NIET TE VAST DRAAIEN!

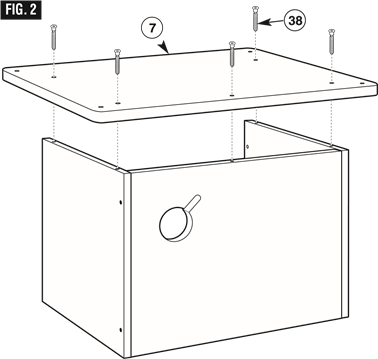

DE BASIS BEVESTIGEN (Afb. 2)

1. Draai de zij-/achtermontage ondersteboven en plaats de basis (7) met verzonken gaten aan de buitenkant op de zij-/achterkant.
2. Lijn de gaten in de basis uit met de gaten in de zijkanten en de achterkant, en bevestig met vijf inbusbouten (38) (afb. 2).
3. Draai alle bevestigingsmiddelen stevig vast met de 4 mm inbussleutel (42). De schroefkop moet zich in de verzinking bevinden, onder het oppervlak van het paneel. NIET TE VAST DRAAIEN!

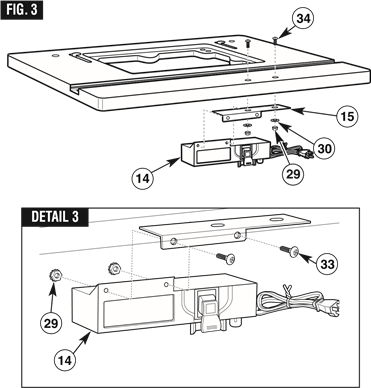

DE SCHAKELAAR AAN HET TAFELBLAD BEVESTIGEN (Afb. 3)
Montagetip: Het kan gemakkelijker zijn om de schakelbeugel te bevestigen als u het tafelblad voor deze stap op de achterkant zet.

1. Lijn de twee gaten in de schakelmontagebeugel (15) uit met de twee doorlopende gaten in het freestafelblad. Steek vanaf de bovenkant van de tafel twee #10-32 x 1 1 ⁄ 2 pan-kopschroeven (34) door het tafelblad en de beugel en zet de beugel op zijn plaats met twee kleine ringen (30) en
2. Steek twee #10-32 KEPS-moeren (29) in de twee #10-32 KEPS-moeren (29) (afb. 3). zeshoekige uitsparingen aan de achterkant van de schakelmontage (14) met de getande ring van de uitsparing af gericht. Zet de schakelaar vast aan de schakelmontagebeugel met twee #10-32 x 1/2" pan-kopschroeven (33) terwijl u de KEPS-moeren met uw vinger op hun plaats houdt in de uitsparing.

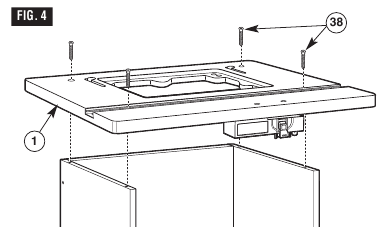

HET TAFELBLAD BEVESTIGEN (Afb. 4)
OPMERKING: Het tafelblad kan worden verzonden met het verstekgeleiderkanaal op zijn plaats. Om toegang te krijgen tot de montagegaten van het tafelblad, verwijdert u het kanaal voor deze stap.

1. Met de basismontage rechtop, plaatst u het tafelblad (1) op de basismontage, en zorg ervoor dat de schakelaar zich aan de voorkant bevindt, zoals weergegeven in afb. 4.
2. Zet het tafelblad vast aan de basis met vier inbusbouten (38).
3. Draai alle bevestigingsmiddelen stevig vast met de 4 mm inbussleutel. De schroefkop moet zich in de verzinking bevinden, onder het oppervlak van het paneel. NIET TE VAST DRAAIEN!

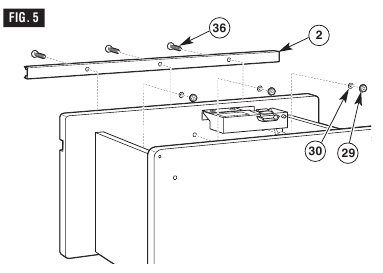

HET ALUMINIUM VERSTEKKANAAL AAN HET TAFELBLAD MONTEREN (Afb. 5)
Montagetip: Het kan gemakkelijker zijn om het verstekgeleiderkanaal te installeren als u de tafel voor deze stap op de achterkant legt.

1. Centreer het verstekgeleiderkanaal (2) in de sleuf op het tafelblad; druk vervolgens het verstekgeleiderkanaal in de sleuf.
2. Steek vanaf de bovenkant van het tafelblad (1) drie #10-32 x 1" verzonken kruiskopschroeven (36) door de gaten in het verstekgeleiderkanaal (2) en het tafelblad (afb. 5).
3. Zet vast met een kleine ring (30) en een #10-32 KEPS-moer (29) op elke schroef.

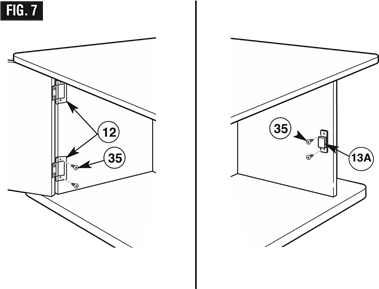

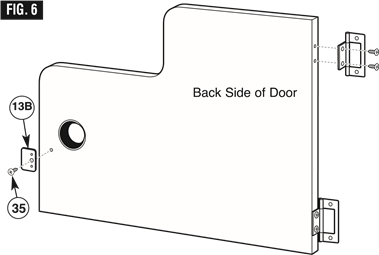

DE DEUR BEVESTIGEN (Afb. 6 en 7)
TIP: Door staafzeep of bijenwas op de schroefdraad aan te brengen, wordt het gemakkelijker om ze in de panelen te installeren.

1. Met de bulten op de vangerplaat tegen het deuroppervlak bevestigt u de metalen vangerplaat (13B) aan de binnenkant van het smalle uiteinde van de deur met een 5/8" lg. verzonken kruiskopschroef (35). Om de vangerplaat uit te lijnen, moeten de bulten in de bovenste en onderste gaten op de deur rusten (afb. 6).
2. Bevestig de deurscharnieren (12) aan het linkerzijpaneel met twee 5/8" lg. verzonken kruiskopschroeven (35) op elk scharnier (afb. 7).
3. Bevestig de magnetische vanger (13A) aan de binnenkant van het rechterzijpaneel met twee 5/8 lg. verzonken kruiskopschroeven (35) (afb. 7).
4. Open en sluit de deur langzaam en zorg ervoor dat deze vrij kan bewegen en niet over de basis of bovenkant schuurt, niet in contact komt met de schakelmontage en correct vergrendelt.
   • Als de deur schuurt, zorg er dan voor dat de zijpanelen en schakelaar correct zijn gemonteerd.
   • Als de magnetische vanger geen contact maakt met de vangerplaat, draai dan de schroeven op de magnetische vanger los en verplaats deze met behulp van de sleufgaten in de vanger.

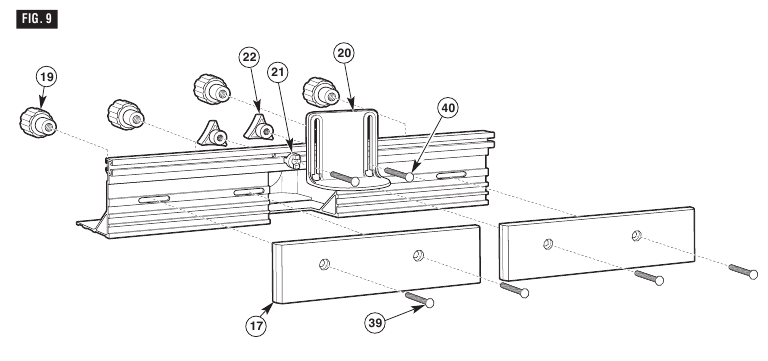

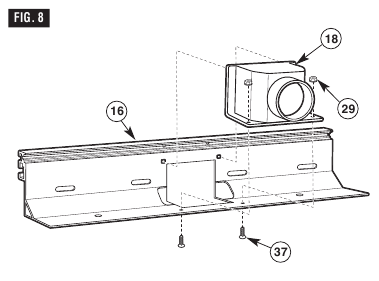

DE GELEIDER MONTEREN (Afb. 8 en 9)

OPMERKING: Er worden twee plastic verbindingsshims (23) meegeleverd om de juiste geleideroffset te bieden bij het voegen. Voor meer informatie over voegbewerkingen en het plaatsen van shims.

1. Steek de pinnen die in de bovenkant van de vacuümaansluiting (18) zijn gegoten in de gaten aan de achterkant van de aluminium geleider (16), zoals weergegeven in afb. 8.
2. Steek vanaf de onderkant van de geleider twee #10-32 x 5/8" verzonken machineschroeven (37) omhoog door de gaten in de bodem van de geleider en de vacuümaansluiting. Zet op hun plaats vast met twee #10-32 KEPS-moeren (29) (afb. 8).
3. Plaats de geleider met de goede kant naar boven op een vlakke ondergrond en lijn de verzonken gaten in de geleideroppervlakken (17) uit met de sleufgaten in de geleider. De verzonken kant van de oppervlakken moet naar BUITEN wijzen (afb. 9).
4. Bevestig beide geleideroppervlakken (17) aan de voorkant van de geleider met twee 1/4-20 x 1" slotbouten (39) en twee grote vastzetknoppen (19) voor elk geleideroppervlak (afb. 9).
5. Steek vanaf de voorkant van de bovenbeschermer (20) twee 1/4-20 x 1 ⁄ slotbouten (40) door de gaten in de beschermer. Schuif een afstandsstuk (21) op elke bout, zodat de 2" lipjes op de afstandsstukken in de sleuven op de beschermer passen (afb. 9).
6. Steek vanaf de voorkant van de geleider de slotbouten door de gaten in het bovenste midden van de geleider. De lipjes op de afstandsstukken passen in het bovenste kanaal op de geleider. Zet op hun plaats vast met een kleine vastzetknop (22) op elke bout (afb. 9).

OPMERKING: Om de installatie van de freesadapterplaat en de frees te vereenvoudigen, installeert u de geleider nog niet op de freestafel.

Controleer voordat u de freestafel gebruikt of de frees stevig aan de freestafelbasis is vastgeklemd. Controleer tijdens het werken regelmatig of de freesbasis goed vastzit. Door trillingen van de freesmotor kunnen bevestigingsmiddelen tijdens gebruik losraken, waardoor de frees van de tafel kan vallen.

HET GATENPATROON VOOR DE FREES SELECTEREN
BEPAAL DE GEBRUIKTE MONTAGEWIJZE (zie de tabel)
Als uw freesmodel in de tabel staat, gaat u verder met stap 1 hieronder. Als deze NIET wordt vermeld, moet u een BOSCH RA1186 freesadapterplaat kopen , afzonderlijk verkrijgbaar. Als uw freesmodel wordt vermeld:

1. Bepaal het gatenpatroon dat overeenkomt met het montagegatenpatroon voor uw frees.
2. Bepaal welke bevestigingsmiddelen u nodig hebt om de frees aan de freesadapterplaat te bevestigen.
3. Bepaal welk montagetype (1 of 2) wordt gebruikt voor uw freesmodel.

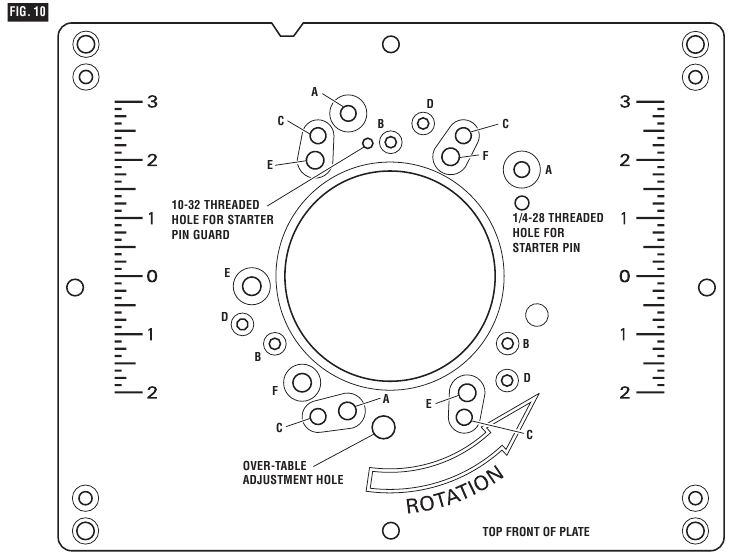

MONTAGEPLAATGELEIDER VOOR COMPATIBELE FREZEN (Afb. 10)

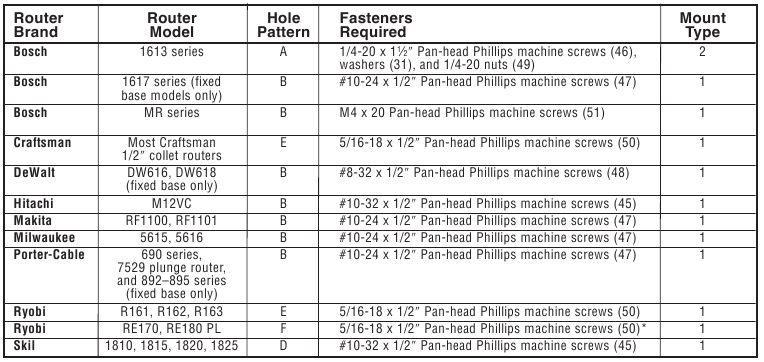

TABEL 1

*RE170 vereist de bevestigde subbasis voor de opgegeven bevestigingsmiddelenlengte.

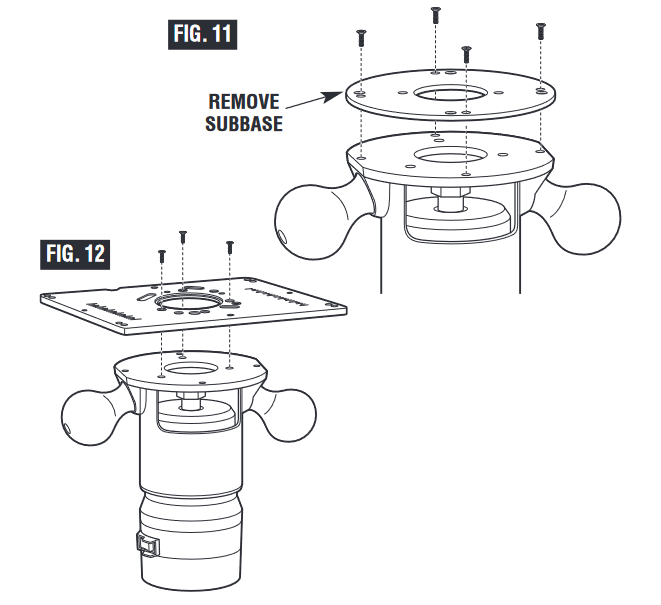

FREES AAN MONTAGEPLAAT BEVESTIGEN
(Afb. 11 en 12)

Koppel de frees los van de stroomtoevoer voordat u de frees in de tafel installeert, aanpassingen uitvoert, accessoires vervangt, de frees uit de tafel verwijdert, onderhoud uitvoert of het gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico van onbedoelde bediening van het gereedschap.

1. Verwijder de plastic subbasis van uw frees (tenzij anders aangegeven in tabel 1) (afb. 11).
   • Als u de frees met de subbasis wilt monteren, moet u mogelijk langere bevestigingsmiddelen aanschaffen. Het gebruik van de subbasis beïnvloedt het bereik van de snijdiepte.
2. Als uw frees een eigen stofafzuigkap heeft die boven op de metalen freesbasis wordt gemonteerd en u deze onder de freestafel wilt gebruiken, is dit een handig moment om deze te installeren.
3. Gebruik tabel 1 om de hardware en het montagetype voor uw frees te bepalen.
   • Voor de meeste freesmodellen worden de schroeven in schroefdraadgaten in de basis van de frees gedraaid (montagetype 1).
   • Voor sommige freesmodellen gaan de schroeven helemaal door de basis en worden ze vastgemaakt met ringen en moeren (montagetype 2).
   • De frezen van concurrenten vallen buiten de controle van BOSCH. Wijzigingen aan deze frezen kunnen de compatibiliteit met de bevestigingsmiddelen die bij deze tafel zijn gespecificeerd en/of geleverd, beïnvloeden.
   • Zorg er altijd voor dat de schroef volledig op de adapterplaat zit en dat de freesbasis stevig tegen de adapterplaat aan zit om een veilige montage te garanderen. Als de frees, plaat en bevestigingsmiddelen niet goed op elkaar aansluiten, moet u mogelijk nieuwe bevestigingsmiddelen van een andere lengte of grootte kopen.

     Controleer voordat u de freestafel gebruikt of de frees stevig aan de freestafelbasis is vastgeklemd. Controleer tijdens het werken regelmatig of de bevestigingsmiddelen van de freesbasis goed vastzitten. Door trillingen van de freesmotor kunnen bevestigingsmiddelen tijdens gebruik losraken, waardoor de frees van de tafel kan vallen.

4. Raadpleeg de montageplaatgeleider (afb. 10) en lijn de juiste montageplaatgaten voor uw frees uit met de freesbasisgaten. Zorg ervoor dat de diepte-instelknoppen op de frees naar de voorkant van de montageplaat zijn gericht. Afbeelding 10 toont de juiste oriëntatie van de plaat wanneer deze op de tafel is geïnstalleerd.
5. Bevestig uw frees stevig aan de montageplaat (afb. 12).

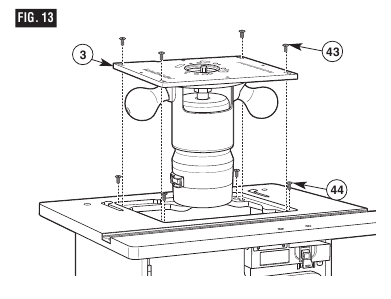

DE FREESMONTAGEPLAAT BEVESTIGEN (Afb. 13)

1. Als de geleider al op de tafel is geïnstalleerd, verwijder deze dan voordat u verdergaat.
2. Installeer de vier verzonken nivelleringsschroeven (44) in het tafelblad met een kruiskopschroevendraaier en draai ze voorzichtig vast. Plaats de freesmontageplaat (3) op de nivelleringsschroeven met de cijferschalen naar boven gezien vanaf de voorkant van de tafel (afb. 13). Stel met de kruiskopschroevendraaier en een rechte rand de nivelleringsschroeven door de gaten in de freesmontageplaat af totdat de bovenkant van de plaat gelijk ligt met het tafeloppervlak. Door de schroeven met de klok mee te draaien, wordt de montageplaat omlaag gebracht en door ze tegen de klok in te draaien, wordt deze omhoog gebracht.
3. Zet de freesmontageplaat (3) vast aan de tafel met vier #10-32 x 1" pan-kopschroeven (43) (afb. 13) door de binnenste hoekgaten in de plaat. Draai de schroeven goed vast, maar draai ze niet te vast.

DE BOVENFREES EN/OF MONTAGEPLAAT VAN DE BOVENFREES VERWIJDEREN

Zorg ervoor dat de bovenfrees NIET op een stopcontact is aangesloten wanneer deze in de tafel wordt geïnstalleerd, uit de tafel wordt verwijderd, wordt afgesteld of accessoires worden verwisseld. De bovenfrees kan per ongeluk starten.
DE GELEIDER MOET VAN DE BOVENFREESTAFEL WORDEN VERWIJDERD WANNEER DE MONTAGEPLAAT VAN DE BOVENFREES WORDT VERWIJDERD OF OPNIEUW WORDT GEÏNSTALLEERD. Zie stap 3 om de bovenfrees te verwijderen zonder de montageplaat te verwijderen.

1. Verwijder de vier #10-32 x 1 ' kruiskopschroeven (43) die de montageplaat van de bovenfrees
2. Til de montageplaat van de bovenfrees en de bovenfrees omhoog aan het tafelblad bevestigen (Fig. 13). van het tafelblad.
3. Verwijder de kruiskopschroeven waarmee de bovenfrees aan de montageplaat is bevestigd.
4. Zorg er bij het opnieuw installeren van de montageplaat van de bovenfrees voor dat de plaat waterpas is met het tafelblad. Stel indien nodig opnieuw af zoals hierboven beschreven.

HOOGTEVERSTELLING BOVEN DE TAFEL
De adapterplaat van de bovenfrees heeft een toegangsgat voor gebruik met de hoogteverstelling boven de tafel op de BOSCH 1617-serie bovenfrezen. Raadpleeg de handleiding van uw bovenfrees voor meer informatie over het gebruik van deze functie. Voor andere merken bovenfrezen met hoogteverstelling boven de tafel kan het nodig zijn om een toegangsgat in de montageplaat van de bovenfrees te boren, als volgt:

1. Verwijder de hulpvoet van de bovenfrees en lijn de montagegaten in de hulpvoet uit met de overeenkomstige montagegaten in de adapterplaat. Zorg ervoor dat u de hulpvoet zo plaatst dat de schakelaar van de bovenfrees naar de voorkant van de tafel is gericht.

2. Markeer met een potlood of centerpons de locatie van het hoogteverstellingsgat boven de tafel op de adapterplaat van de bovenfrees.
3. Verwijder de hulpvoet van de adapterplaat en boor voorzichtig het hoogteverstellingsgat boven de tafel.
4. Zorg ervoor dat het gat geschikt is voor het hoogteverstellingsgereedschap voor uw bovenfrees. Verwijder eventuele bramen of ruwe randen met schuurpapier.

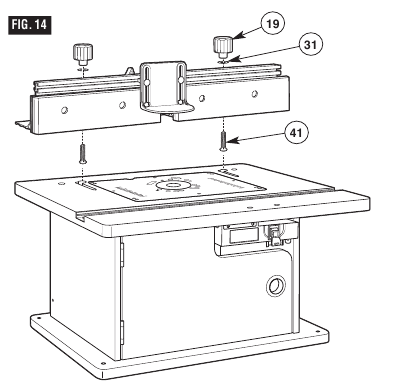

DE GELEIDER AAN DE TAFEL BEVESTIGEN (Fig. 14)

1. Schuif van onderaf twee 1/4-20 x 1 ⁄ 3 bouten (41) omhoog door de gaten in de onderkant van de '4 geleider. Schuif een grote ring (31) op elke bout en bevestig losjes een grote klemdop (19) op elke bout.
2. Steek de slotboutkoppen door de gaten van de J-sleuven op het tafelblad en zorg ervoor dat de boutkop zich onder het binnenoppervlak van het tafelblad bevindt en vrij in de J-sleuf kan schuiven.
3. Schuif de geleiderassemblage naar links en in de J-sleuf en zorg ervoor dat deze soepel van voor naar achter schuift.
   OPMERKING: Gebruik de schaal op het tafelblad als richtlijn bij het uitlijnen van de geleider voor freesbewerkingen. Zodra de geleider correct is geplaatst en uitgelijnd, draait u de klemdopsels STEVIG vast.

Zorg er vóór het gebruik voor dat de hele eenheid (tafel met geïnstalleerde bovenfrees) op een stevig, vlak en waterpas oppervlak is geplaatst en eraan is bevestigd en niet kan kantelen. Het gebruik van extra invoer- en uitvoersteunen is noodzakelijk voor lange of brede werkstukken. Lange werkstukken zonder voldoende steun kunnen ervoor zorgen dat de bovenfreestafel omvalt.

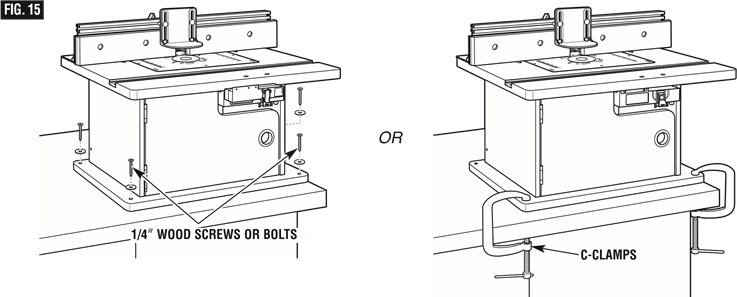

DE BOVENFREESTAFEL AAN EEN WERKOPPERVLAK BEVESTIGEN (Fig. 15)

Aanbevolen methode:
De basis van de bovenfreestafel heeft vier montagegaten. Deze gaten kunnen worden gebruikt om deze met vier 1/4 ' houtschroeven en ringen of bouten, ringen en moeren (niet meegeleverd) aan een werkbank of werkoppervlak te bevestigen.
TIP: Plaats de bovenfreestafel op de gewenste locatie en markeer de gatlocaties met behulp van de gaten in de tafelvoet. Boor vervolgens geschikte geleidegaten (voor houtschroeven) of doorlopende gaten (voor bouten).
Alternatieve methode: De basis kan met C-klemmen aan een werkbank of werkoppervlak worden bevestigd.

Koppel de bovenfrees los van de voeding voordat u de bovenfrees in de tafel installeert, afstellingen uitvoert, accessoires verwisselt, de bovenfrees uit de tafel verwijdert, onderhoud uitvoert of het gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico van onbedoelde bediening van het gereedschap.

Wijzig de inlegring van het tafelblad of het bitgat van de inlegplaat niet. Stem de snijdiameter van de bit af op de binnendiameter van de inlegring of het bitgat van de inlegplaat, zodat het verschil niet minder is dan 1/16 aan één kant. Inlegringen zijn bedoeld om de opening tussen de snijdiameter van de bit en de tafel te verkleinen, zodat werkstukken volledige ondersteuning van de tafel behouden tijdens het frezen.

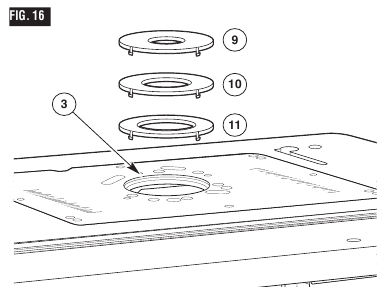

INLEGRINGEN TAFELBLAD (Fig. 16)

Deze bovenfreestafel bevat drie inlegringen met de volgende gatmaten:
(9) 1 ' in diameter, voor gebruik met bits met een diameter tot 7/8 '
(10) 2 ' in diameter, voor gebruik met bits met een diameter tot 1 7/8 '
(11) 2 3/4' in diameter, voor gebruik met bits met een diameter tot 2 5/8 '
Er wordt geen inlegring gebruikt voor bits met een diameter van meer dan 2 5/8 ' en tot 3 1/2"

Gebruik de bovenfreestafel niet met bits met een diameter van meer dan 3½ inch. Bits groter dan 3½ inch overschrijden het vrijloopgat in de inlegringen van het tafelblad. Bits groter dan 3½ ' kunnen contact maken met de inlegplaat of de inlegring en fragmenten wegslingeren.

INLEGRINGEN TAFELBLAD INSTALLEREN (Fig. 16):

1. Selecteer de inlegring (9–11) die het beste past bij de te gebruiken freesbit.
2. Druk de inlegring (9–11) in het grote gat in de montageplaat van de bovenfrees (3). Als de geleider in de weg zit, draai dan de klemdopsels op de geleider los en schuif de geleider terug uit de weg.
3. Druk gelijkmatig op de lipjes totdat de inlegring (9–11) op zijn plaats vergrendelt.
4. Trek om te verwijderen voorzichtig omhoog totdat de lipjes loskomen. Bewaar de inlegringen (9–11), wanneer ze niet in gebruik zijn, in een hersluitbare plastic zak in de kast van de bovenfreestafel.

Gebruik, probeer niet te verwisselen of verwijder geen inlegringen van het tafelblad van het tafelblad, tenzij de bovenfrees is uitgeschakeld en losgekoppeld. Dergelijke voorzorgsmaatregelen verminderen het risico van onbedoelde bediening van het gereedschap.

SCHAKELKAST

Steek het netsnoer van de bovenfreesmotor niet in een standaard stopcontact. Het moet in de schakelaar van de bovenfreestafel worden gestoken. Schakelaars en bedieningselementen van elektrisch gereedschap moeten binnen handbereik zijn in noodsituaties.

ALGEMENE INFORMATIE
De aan/uit-schakelaar is ontworpen voor gebruik met de meeste BOSCH-bovenfreestafels. Het biedt het gemak van een AAN (RESET)-UIT-schakelaar aan de voorkant van de tafel, waardoor het niet nodig is om onder de tafel te reiken om de bovenfrees AAN en UIT te zetten.
De aan/uit-schakelaar biedt ook een optionele gelijktijdige AAN-UIT-bediening van een extra accessoire, zoals een lamp, nat/droogzuiger, enz. De schakelaar heeft een interne, resetbare stroomonderbreker voor overbelastingsbeveiliging.

ELEKTRISCHE VEREISTEN
Het snoer van de schakelkast mag alleen worden aangesloten op een 14-gauge (of dikker) verlengsnoer met drie draden met een geaard stopcontact met drie gaten en een geaarde stekker met drie pinnen. Het verlengsnoer moet worden aangesloten op een bijpassend stopcontact dat is geïnstalleerd door een erkende elektricien en is geaard in overeenstemming met alle lokale voorschriften en verordeningen.
BESCHADIGDE OF VERSLETEN VERLENGSNOEREN MOGEN NIET WORDEN GEBRUIKT EN MOETEN ONMIDDELLIJK WORDEN VERVANGEN.
De stopcontacten aan de achterkant van de schakelkast zijn geschikt voor verlengsnoeren met drie gaten.
De stopcontacten aan de achterkant van de schakelkast zijn geschikt voor stekkers met drie of twee pinnen van een bovenfrees of accessoire.
In het geval van een storing of defect, biedt aarding het pad van de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Deze schakelkast is uitgerust met een elektriciteitskabel met een aardingsconnector en een aardingsstekker.
WIJZIG DE stekker van de schakelaar niet als deze niet in het verlengsnoer past. Schaf een verlengsnoer aan met het juiste stopcontact.
Een onjuiste aansluiting van de aardingsgeleider kan leiden tot een risico op elektrische schokken. De geleider met isolatie met een groen buitenoppervlak, met of zonder gele strepen, is de aardingsgeleider. SLUIT DE AARDINGS-GELEIDER NIET AAN OP EEN STROOMVOERENDE KLEM.
Raadpleeg een erkende elektricien als de aardingsinstructies niet volledig worden begrepen, of als er twijfel bestaat of het stopcontact of het verlengsnoer correct is geaard.

Zorg ervoor dat uw vingers de klemmen van de stekker niet aanraken bij het in- of uitsteken van de stekker in het stopcontact. Risico op elektrische schokken.

Gebruik de schakelkast alleen wanneer deze correct is gemonteerd op de bovenfreestafel. Gebruik alleen met een bovenfrees die ook correct is geïnstalleerd op een correct gemonteerde bovenfreestafel. Dergelijke voorzorgsmaatregelen verminderen het risico op letsel als gevolg van verlies van controle.

Overschrijd niet een totale gecombineerde waarde van 15 ampère bij het aansluiten van de bovenfrees en eventuele accessoires, zoals een lamp of een nat/droogzuiger. De schakelaar heeft een waarde van 15 ampère.

HET NETSNOER VAN DE BOVENFREES AANSLUITEN OP DE SCHAKELAAR

Voordat u de bovenfrees aansluit op de schakelkast van de bovenfreestafel, moet u ervoor zorgen dat de schakelaar van de bovenfrees UIT staat en dat de schakelkast van de bovenfreestafel is losgekoppeld. Dergelijke voorzorgsmaatregelen verminderen het risico op onbedoelde bediening van het gereedschap.

1. Steek het netsnoer van de bovenfrees in een van de stopcontacten aan de achterkant van de schakelkast (14).
2. Vorm het overtollige netsnoer in een spiraal.
3. Wikkel twee stukken frictietape of een sterk snoer om het opgerolde snoer aan tegenoverliggende zijden van de spiraal.
4. Laat wat speling over, zodat het snoer niet wordt uitgerekt wanneer het in de stopcontacten van de schakelkast wordt gestoken.
5. Sluit desgewenst op dit moment het netsnoer van een accessoire, zoals een nat/droogzuiger of lamp, aan op het andere stopcontact.

Zorg er vóór het begin van de werkzaamheden voor dat de netsnoeren van de bovenfrees, accessoires, de schakelkast en het verlengsnoer geen contact maken en niet in contact kunnen komen met de bovenfrees of bewegende onderdelen van de bovenfrees. Dergelijke voorzorgsmaatregelen verminderen het risico op letsel als gevolg van verlies van controle.

Snoergeleiding
Leid het snoer van de schakelaar en eventuele netsnoeren van accessoires door de inkeping in de stofzuigerpoort aan de achterkant van de kast van de bovenfreestafel.

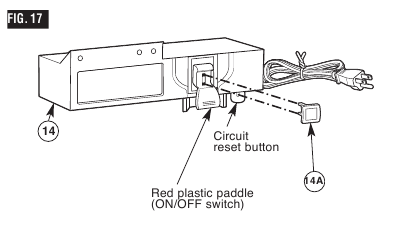

SCHAKELBEDIENING (Fig. 17)
In dit gedeelte worden de werking en functies van de schakelkast beschreven voordat het netsnoer in een stopcontact wordt gestoken. Het is de bedoeling om de gebruiker vertrouwd te maken met de werking van de schakelaar zonder de bovenfrees daadwerkelijk AAN te zetten. De schakelkast (14) (Fig. 17) is voorzien van een vergrendelingssleutel (14A) om onbevoegd gebruik door anderen te voorkomen.

• De vergrendelingssleutel (14A) is het gele onderdeel in de bovenkant van de rode plastic peddel. De gele vergrendelingssleutel moet volledig in de bovenkant van de rode plastic peddel en schakelkast (14) worden gestoken voordat de peddel AAN kan worden gezet.
• De resetknop van de stroomonderbreker voor de schakelkast (14) bevindt zich aan de rechteronderkant van de kast.

Zorg ervoor dat het verlengsnoer niet in een stopcontact zit voordat u verdergaat.

1. Zorg ervoor dat de gele vergrendelingssleutel (14A) volledig in de bovenkant van de rode plastic hendel is gestoken.

2. Om de router AAN te zetten, tilt u de rode plastic hendel omhoog naar de AAN-stand.
3. Om de router UIT te zetten, drukt u de rode plastic hendel naar de UIT-stand.


4. Om onbevoegd gebruik te voorkomen, kan de schakelaar worden uitgeschakeld door de gele vergrendelingssleutel (14A) volledig uit de bovenkant van de rode plastic hendel te verwijderen.


Voordat u verdergaat, moet u ervoor zorgen dat de schakelaar op de router in de UIT-stand staat en dat de schakelhendel in de UIT-stand staat.

Laat de router nooit onbeheerd achter terwijl deze draait of voordat deze volledig tot stilstand is gekomen.

Voordat u begint met werken, moet u ervoor zorgen dat de stroomkabels van de router, accessoires, de schakelkast en het verlengsnoer niet in contact komen en niet in contact kunnen komen met de router of bewegende delen van de router. Dergelijke voorzorgsmaatregelen verminderen het risico op letsel als gevolg van verlies van controle.
Het netsnoer van de schakelaar kan nu in het verlengsnoer worden gestoken.

ROUTER- EN SCHAKELAARBEDIENING
Dit gedeelte legt de werking van de schakelaar uit met het netsnoer in het verlengsnoer. De router gaat AAN wanneer de rode hendel op de schakelkast omhoog wordt getrokken naar de AAN-stand.

1. Zet de AAN/UIT-schakelaar op de router in de AAN-stand. Op sommige routers is hiervoor de schakeltrigger en de "LOCK-ON" (vergrendelen)-knop vereist. (Raadpleeg de handleiding van de router.) Zorg ervoor dat de schakelaar op de schakelkast in de UIT-stand staat wanneer u dit doet.
2. Om de router AAN te zetten, trekt u de rode hendel omhoog naar de AAN-stand.
3. Om de router UIT te zetten, drukt u de rode hendel naar de UIT-stand.

CIRCUIT RESET BUTTON (CIRCUIT ONDERBREKER RESET KNOP)
LET OP: In het geval van een overbelasting zal de interne schakelaar de stroomonderbreker uitschakelen naar de UIT-stand. Dit onderbreekt de stroomtoevoer naar de router en alle accessoires die op de schakelaar zelf zijn aangesloten. Als dit gebeurt, gaat u als volgt te werk:

1. Duw de rode plastic hendel naar de UIT-stand en trek het snoer van de schakelaar uit het stopcontact of verlengsnoer.
2. Zet de routerschakelaar in de UIT-stand.
3. Verwijder het werkstuk van de freestafel.
4. Corrigeer de oorzaak van de overbelastingssituatie. Bijvoorbeeld, als er te veel accessoires op de schakelaar zijn aangesloten, of het gecombineerde amperage overschrijdt de schakelaarclassificatie, verwijder dan de accessoire. Andere oorzaken zijn het verwijderen van te veel materiaal of het gebruik van een te hoge aanvoersnelheid.
5. Druk op de circuit reset button (circuit onderbreker reset knop) aan de onderkant van de schakelkast.
6. Steek het netsnoer van de schakelaar in het stopcontact of verlengsnoer.
7. Start de router opnieuw zoals beschreven in het gedeelte ROUTER- EN SCHAKELAARBEDIENING op deze pagina.

Als de schakelkast niet werkt en u hebt geprobeerd de circuit reset button (circuit onderbreker reset knop) te RESETTEN zoals hierboven beschreven:

• Koppel ALLE elektrische aansluitingen los.
• Verwijder de schakelaar van de freestafel en vraag een vervangende schakelaar aan door de klantenservice van BOSCH te bellen op 1-877-BOSCH99.

WANNEER DE FREESTAFEL NIET IN GEBRUIK IS

1. Zorg ervoor dat de schakelaar in de UIT-stand staat.
2. Verwijder de vergrendelingssleutel (14A).
3. Bewaar de vergrendelingssleutel op een veilige plaats waar deze niet toegankelijk is voor kinderen en andere onbevoegde personen.
4. Om de router AAN te zetten, trekt u de rode hendel omhoog naar de AAN-stand.
5. Verwijder de frees uit de router.
6. Plaats de router-spantangmontage onder de bovenkant van de freestafel.

LET OP: Als de sleutel verloren of beschadigd raakt, zijn er vervangende sleutels verkrijgbaar door de klantenservice van BOSCH te bellen op 1-877-BOSCH99.

EEN NAT/DROOGZUIGER AANSLUITEN EN GEBRUIKEN

Voordat u de stofzuiger aansluit op de schakelkast van de freestafel, moet u ervoor zorgen dat de stofzuigerschakelaar UIT staat en dat de schakelkast van de freestafel is losgekoppeld. Dergelijke voorzorgsmaatregelen verminderen het risico op onbedoelde gereedschapsbediening.

Overschrijd niet een totaal gecombineerde waarde van 15 ampère bij het aansluiten van de router en eventuele accessoires, zoals een lamp of nat/droogzuiger. De schakelaar heeft een waarde van 15 ampère. Deze freestafel is voorzien van twee stofzuigeraansluitingen voor de aansluiting van een nat/droogzuiger met een 2 ⁄ 1 mondstuk. Selecteer welke poort optimale resultaten oplevert, op basis van uw routingbewerking van 2':

• Voor routingbewerkingen waarbij spanen en stof meestal onder het tafelblad worden getrokken, zoals bij groeven, gebruikt u het sleufgat aan de achterkant van de tafelkast. Dit helpt de ophoping van zaagsel en houtsnippers in de kast te voorkomen. Om te bevestigen, duwt u het mondstuk eenvoudig in de poort.
• Voor routingbewerkingen waarbij zaagsel en houtsnippers op het tafelblad worden uitgeworpen, zoals bij veel randafwerkingen, gebruikt u de stofzuigeraansluiting aan de achterkant van de geleider. Om te bevestigen, duwt u het mondstuk eenvoudig in de poort terwijl u de geleider-eenheid op zijn plaats houdt.

De stofzuiger kan worden aangesloten op de schakelaar van de freestafel en het snoer kan door de sleuf in de stofzuigeraansluiting aan de achterkant van de kast worden geleid. Zorg ervoor dat het snoer de werking van de router niet hindert.

Het bedienen van de freestafel zonder een nat/droogzuiger kan leiden tot een overmatige ophoping van zaagsel en houtsnippers onder de geleider-eenheid en beschermkap, waardoor de prestaties van de freestafel en de geleider-eenheid worden verminderd.
AANBEVELING: Om de prestaties te maximaliseren, ongeacht of er een nat/droogzuiger wordt gebruikt, verwijdert u het zaagsel en de houtsnippers uit de kast en van onder de geleider-eenheid en beschermkap indien nodig.
AANBEVELING: Het is altijd een goede gewoonte om de werkomgeving schoon te houden. Verwijder indien nodig eventueel opgehoopt zaagsel en houtsnippers van de bovenkant van de freestafel, evenals van de omliggende werkomgeving en vloer.

Plaats nooit uw vingers in de buurt van een draaiende frees of onder de beschermkap wanneer de router is aangesloten. Dergelijke voorzorgsmaatregelen verminderen het risico op persoonlijk letsel.

DE FREES (SNIJDER) INSTALLEREN

Koppel de router los van de voeding voordat u aanpassingen maakt of accessoires vervangt. Dergelijke voorzorgsmaatregelen verminderen het risico op onbedoelde gereedschapsbediening. Installeer de frees volgens de instructies die bij uw router zijn meegeleverd. Vanwege de grote variatie aan frezen, werken bepaalde frezen mogelijk niet altijd op de gewenste manier met deze freestafel.
Om ervoor te zorgen dat de meest populaire frezen naar tevredenheid presteren, installeert u de frees zo dat de router-spantang 3/4 van de frees-schacht aangrijpt. Als de schacht van de frees de bodem van de spantang raakt, trekt u de frees ongeveer 1/16' terug om een goede bevestiging mogelijk te maken.
INSTALLEER NOOIT FREZEN MET MINDER DAN 3/4 SCHACHTINSPRAAK IN DE SPANTANG.

DE VEERPLANKEN MONTEREN (Afb. 18–20)
LET OP: De boven-/voorkant van elke veerplank is gemarkeerd om de juiste aanvoerrichting aan te geven.

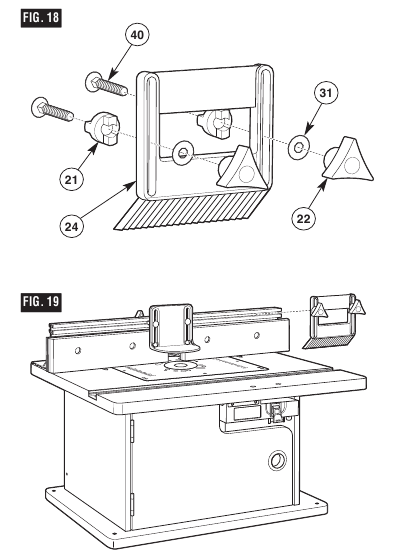

Geleider-veerplank (Afb. 18 en 19)

1. Steek twee 1/4-20 x 1 ⁄ 2" bouten met vierkante kop (40) door de sleufgaten in de veerplank (24). Zie Afb. 18.
2. Schuif een grote sluitring (31) op elke bout met vierkante kop en draai een kleine klemdop (22) drie of vier slagen op elke bout met vierkante kop.
3. Om op de geleider te installeren, schuift u een afstandsstuk (21) over de kop van elke bout met vierkante kop, waarbij u de lipjes op het afstandsstuk uitlijnt met de sleuf in de veerplank (Afb. 19). Schuif vervolgens de boutkoppen met vierkante kop in de T-sleuf aan de bovenkant van de geleider.
4. Zet de veerplankmontage vast door de doppen vast te draaien en ervoor te zorgen dat de lipjes op het afstandsstuk zich in de sleuf op de geleider bevinden.

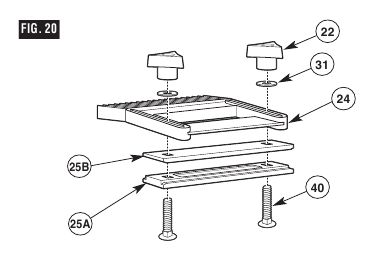

Tafelblad-veerplank (Afb. 20)
LET OP: De schuifplaatmontage van de veerplank heeft een T-vorm voor gebruik in het verstek-kanaal en heeft ronde inkepingen aan de onderkant voor de boutkoppen met vierkante kop.

1. Steek twee 1/4-20 x 1 ⁄2" bouten met vierkante kop (40) door de gaten in zowel de onderste (25A) als de bovenste (25B) schuifplaat van de veerplank en de sleufgaten in de veerplank (24), zoals weergegeven in Afb. 20.
2. Schuif een grote sluitring (31) op elke bout met vierkante kop en draai een kleine klemdop (22) drie of vier slagen op elke bout met vierkante kop.
3. Om de veerplank in het verstek-kanaal te installeren, plaatst u de schuifplaat van de veerplank in het verstek-kanaal. Schuif vervolgens de veerplank naar de gewenste locatie op het verstek-kanaal en draai de klemdoppen vast.

ROUTEREN MET VEERPLANKEN (Afb. 21)
Veerplanken zijn handig bij het controleren van het werkstuk tijdens het routeren en helpen het werkstuk plat op het tafelblad te houden. De tafelblad-veerplank, in combinatie met de geleider-veerplank, helpt het werkstuk tegen de geleider en het tafelblad gedrukt te houden. De beste locatie voor de veerplanken varieert afhankelijk van uw toepassing, de grootte van het werkstuk en andere factoren.

1. Installeer de veerplank(en) losjes.
2. Plaats het werkstuk op de freestafel zodat het vierkant tegen de geleider staat.
3. Plaats beide veerplanken stevig tegen het werkstuk en draai de klemdoppen vast.
4. Het werkstuk moet met enige weerstand bewegen, maar zonder dat er veel inspanning nodig is.
5. Voor bredere werkstukken kan de tafelblad-veerplank niet worden gebruikt. De tweede veerplank kan desgewenst ook op de geleider worden geplaatst.

Extra veerplanken, model RA1187, kunnen worden gekocht bij uw Bosch-dealer.

Laat het werkstuk nooit los tijdens het routeren totdat de snede is voltooid en het werkstuk volledig vrij is van de frees. Dergelijke voorzorgsmaatregelen verminderen het risico op persoonlijk letsel en/of schade aan eigendommen.

• Veerplanken helpen bij het vasthouden van het werkstuk in positie bij het routeren op een freestafel.
• Ze zijn NIET bedoeld om het werkstuk alleen op zijn plaats te houden wanneer het werkstuk in contact is met de frees, of op enig ander moment wanneer de frees draait.

Voor nauwkeurigheid bij het routeren en verbeterde controle, moet het werkstuk tegen de freestafel-geleider worden gehouden tijdens het routeren.

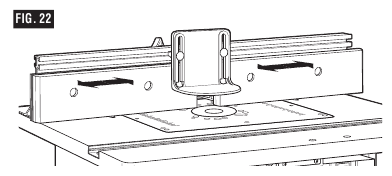

DE GELEIDERVLAKKEN AANPASSEN (Afb. 22)
De rechter- en linkergeleidervlakken zijn bevestigd aan de voorkant van de freestafel-geleider en kunnen naar binnen of naar buiten worden versteld vanaf de frees om voldoende speling te bieden voor frezen van verschillende grootte. Om de beste ondersteuning te bieden tijdens het routeren, moeten de geleidervlakken zo dicht mogelijk bij de frees staan, zonder in contact te kunnen komen met de frees (meestal is ongeveer 1/4" van de frees een geschikte afstand).

1. Maak de twee klemdoppen aan de achterkant van de geleidervlakken los en schuif de vlakken indien nodig naar binnen of naar buiten vanaf de frees.

   Houd het werkstuk altijd tegen de freestafel-geleider tijdens het routeren. Dergelijke voorzorgsmaatregelen vergroten de nauwkeurigheid bij het routeren en verbeteren de controle over het werkstuk, waardoor het risico op persoonlijk letsel wordt verminderd.

2. Zodra de geleidervlakken in de gewenste positie staan, draait u de klemdoppen VEILIG vast.

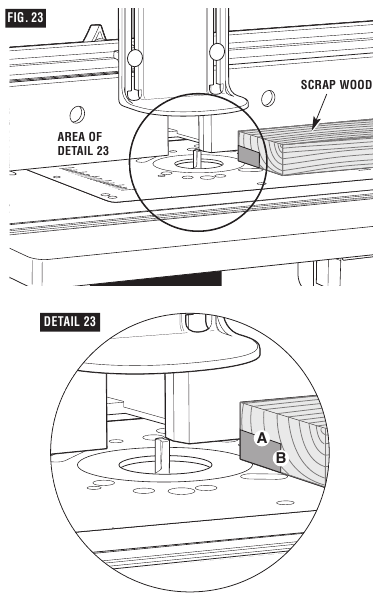

DIEPTE EN HOOGTE VAN DE SNEDE AANPASSEN (Fig. 23)

1. Kies een plank die glad en recht is, met goede, vierkante randen.
2. Markeer de lijnen "A" en "B" op het uiteinde van de plank, zoals weergegeven in detail 23.
   • Lijn "A" geeft de gewenste hoogte van de snede aan.
   • Lijn "B" geeft de gewenste uiteindelijke diepte van de snede aan.
   • Het gebied dat wordt begrensd door "A", "B" en de rand van de plank, is het gebied dat wordt weggesneden.
3. Volg de instructies die bij uw freesmachine zijn geleverd om de snijhoogte van de freesmachine aan te passen totdat de bovenkant van de freesbeitel overeenkomt met lijn "A".
4. Als de gewenste snijdiepte in één keer kan worden gesneden, draai dan de klemknoppen van de geleider los en verplaats de geleider naar voren of naar achteren totdat de buitenste snijrand van de freesbeitel is uitgelijnd met lijn "B". Het kan nodig zijn om de beschermkap te verplaatsen voor een goede toegang.
   OPMERKING: Probeer bij diepere sneden de snede NIET in één keer te maken. Maak meerdere ondiepere sneden en verplaats de geleider geleidelijk naar achteren totdat de gewenste snijdiepte is bereikt.
5. Gebruik de schalen op het tafelblad als richtlijn om de geleider uit te lijnen; draai vervolgens BEIDE klemknoppen van de geleider GOED vast.

   Zorg er altijd voor dat de geleider en de beschermkap niet in contact kunnen komen met de freesbeitel. Als u dit niet doet, raakt de freestafel beschadigd en kan dit persoonlijk letsel veroorzaken.
6. Zodra alle aanpassingen zijn gedaan, moet u dubbel controleren of:
   • De freesmachine GOED vastzit in de freesmachinebasis.
   • De freesbeitel GOED vastzit in de spantang van de freesmachine, met minstens 3/4 ' schachtverbinding.
   • De freesmachinebasis GOED vastzit aan de freesmachinebevestigingsplaat.
7. Haal de plank van de tafel.
   OPMERKING: Gebruik bij het aanbrengen van aanpassingen een stuk afvalhout om proefsneden te maken voordat u de snede met het daadwerkelijke werkstuk maakt.

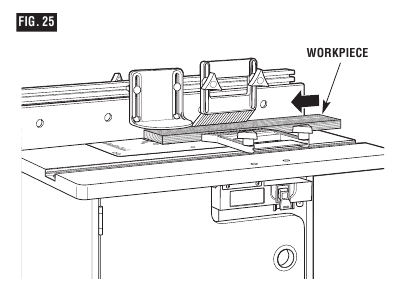

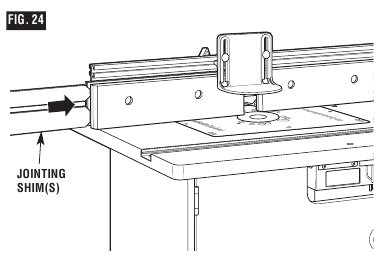

SNIJDEN OF VERBINDEN VAN VOLLEDIGE RANDEN (Fig. 24 en 25)
Voor maximale sterkte en nauwkeurigheid moeten planken die met elkaar verbonden moeten worden glad en recht zijn. De randen moeten haaks zijn op het oppervlak van het werkstuk. U kunt de randen recht maken met de freestafel en een rechte beitel.
OPMERKING: Gebruik de verbindingsvulplaat(en) om continue ondersteuning te bieden aan het werkstuk terwijl het langs de freesbeitel wordt gevoerd.

Zorg er altijd voor dat de geleider en de beschermkap niet in contact kunnen komen met de freesbeitel. Als u dit niet doet, raakt d

Draai de klemknoppen op de linker geleiderbekleding los.

Lijn de sleuf in de verbindingsvulplaat(en) uit met de gaten in de geleiderbekleding en schuif de verbindingsvulplaat(en) tussen de geleider en de linker geleiderbekleding (Fig. 24). Gebruik één verbindingsvulplaat voor een offset van 1/16 of beide verbindingsvulplaten voor een offset van 1/8.

Installeer een rechte beitel in de freesmachine.

Plaats beide geleiderbekledingen zo dat ze 1/4 ' ruimte vrijlaten voor de beitel.

Draai de vier klemknoppen vast die de geleider- bekledingen op hun plaats houden.

Plaats een rechte rand of een recht stuk hout op de tafel zodat deze tegen de linker geleiderbekleding rust.

Verplaats de geleider naar achteren totdat de rechte rand overeenkomt met de snijrand van de beitel en nog steeds in contact is met de linker geleiderbekleding.

Draai de klemknoppen vast.

Verwijder de rechte rand of plank.

Pas de hoogte van de beitel zo aan dat deze de volledige dikte van het werkstuk snijdt.

Plaats de veerplanken, indien gewenst. Zie FREZEN MET VEERPLANKEN.

Haal de plank van de tafel en laat de bovenliggende beschermkap zakken naar de werkpositie. Draai de klemknoppen van de beschermkap GOED vast.
OPMERKING: Gebruik bij het aanbrengen van aanpassingen een stuk afvalhout om proefsneden te maken voordat u de snede met het daadwerkelijke werkstuk maakt.

Zorg ervoor dat zowel de freesmachine als de schakelkast zijn UITGESCHAKELD; sluit vervolgens de freesmachine aan op de schakelkast.

14. Terwijl u een stuk afvalhout stevig tegen de geleider en omlaag tegen de freestafel houdt, voert u een stuk afvalhout naar de beitel in de richting die wordt aangegeven door de pijl in Fig. 25.

15. Gebruik de schakelkast om de freesmachine UIT te schakelen. Als er aanpassingen nodig zijn, koppelt u het netsnoer los en herhaalt u stap 6–11 totdat alle aanpassingen correct zijn. Zodra u tevreden bent met alle instellingen, maakt u de snede met het daadwerkelijke werkstuk.

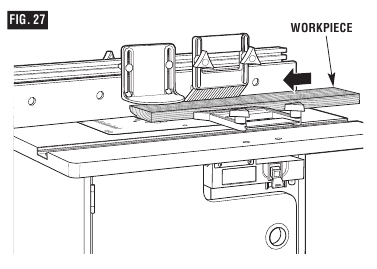

RANDEN SNIJDEN MET NIET-GESTUURDE FREESBEITELS (Fig. 26 en 27)

Koppel de freesmachine los van de voeding voordat u aanpassingen aanbrengt of accessoires verwisselt. Dergelijke voorzorgsmaatregelen verminderen het risico op onbedoelde bediening van het gereedschap.
OPMERKING: Als de verbindingsvulplaat is geïnstalleerd, verwijdert u deze voordat u verdergaat. Bij het gebruik van niet-gestuurde freesbei

Installeer de gewenste beitel in de freesmachine.

Volg de instructies om de gewenste snijdiepte en snijhoogte in te stellen (Fig. 26). Zorg ervoor dat de geleider en de freesmachine GOED op hun plaats zitten.

Plaats beide geleiderbekledingen zo dat ze 1/4 ' ruimte vrijlaten voor de beitel.

Draai de vier klemknoppen vast die de geleider- bekledingen op hun plaats houden.

Plaats de veerplanken, indien gewenst. Zie FREZEN MET VEERPLANKEN.

Haal de plank van de tafel en laat de bovenliggende beschermkap zakken naar de werkpositie. Draai de klemknoppen van de beschermkap GOED vast.
OPMERKING: Gebruik bij het aanbrengen van aanpassingen een stuk afvalhout om proefsneden te maken voordat u de snede met het daadwerkelijke werkstuk maakt.

Zorg ervoor dat zowel de freesmachine als de schakelkast zijn UITGESCHAKELD; sluit vervolgens de freesmachine aan op de schakelkast.

Terwijl u een stuk afvalhout stevig tegen de geleider en omlaag tegen de freestafel houdt, voert u een stuk afvalhout naar de beitel in de richting die wordt aangegeven door de pijl in Fig. 27.

Gebruik de schakelkast om de freesmachine UIT te schakelen. Als er aanpassingen nodig zijn, koppelt u het netsnoer los en herhaalt u stap 2–8 totdat alle aanpassingen correct zijn. Zodra u tevreden bent met alle instellingen, maakt u de snede met het daadwerkelijke werkstuk.

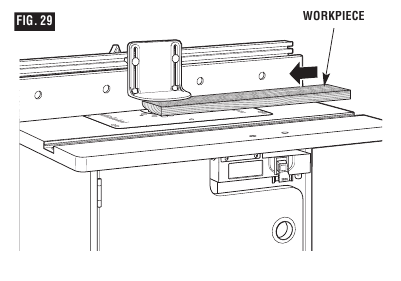

RANDEN SNIJDEN MET GESTUURDE FREES- BEITELS (Fig. 28 en 29)

Koppel de freesmachine los van de voeding voordat u aanpassingen aanbrengt of accessoires verwisselt. Dergelijke voorzorgsmaatregelen verminderen het risico op onbedoelde bediening van het gereedschap.
OPMERKING: Als de verbindingsvulplaat is geïnstalleerd, verwijdert u deze voordat u verderga

Installeer de gewenste gestuurde beitel in de freesmachine.

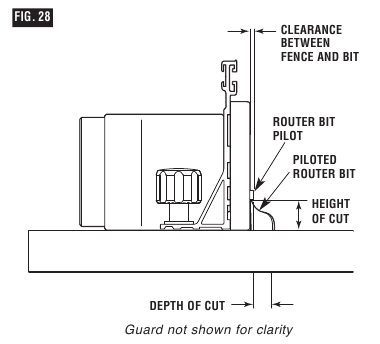

Volg de instructies om de gewenste snijhoogte in te stellen (Fig. 28). Zorg ervoor dat de freesmachine GOED op zijn plaats zit.

Pas de freestafelleiding net zo ver aan dat de geleider op de freesbeitel de snijdiepte regelt. De geleider van de freesbeitel moet net voorbij de geleiderbekledingen uitsteken. Draai de klemknoppen van de geleider GOED vast.

Plaats beide geleiderbekledingen zo dat ze 1/4 ' ruimte vrijlaten voor de beitel.

Draai de vier klemknoppen vast die de geleider- bekledingen op hun plaats houden.

Haal de plank van de tafel en laat de bovenliggende beschermkap zakken naar de werkpositie. Draai de klemknoppen van de beschermkap GOED vast.
OPMERKING: Gebruik bij het aanbrengen van aanpassingen een stuk afvalhout om proefsneden te maken voordat u de snede met het daadwerkelijke werkstuk maakt.

Zorg ervoor dat zowel de freesmachine als de schakelkast zijn UITGESCHAKELD; sluit vervolgens de freesmachine aan op de schakelkast.

Terwijl u een stuk afvalhout stevig tegen de geleider en omlaag tegen de freestafel houdt, voert u een stuk afvalhout naar de beitel in de richting die wordt aangegeven door de pijl in Fig. 29.

Gebruik de schakelkast om de freesmachine UIT te schakelen. Als er aanpassingen nodig zijn, koppelt u het netsnoer los en herhaalt u stap 2–8 totdat alle aanpassingen correct zijn. Zodra u tevreden bent met alle instellingen, maakt u de snede met het daadwerkelijke werkstuk.

GROEVEN, CANNELURES EN NERVEN (Fig. 30 en 31)

Koppel de freesmachine los van de voeding voordat u aanpassingen aanbrengt of accessoires verwisselt. Dergelijke voorzorgsmaatregelen verminderen het risico op onbedoelde bediening van het gereedschap.
OPMERKING: Als de verbindingsvulplaat is geïnstalleerd, verwijdert u deze voordat u verdergaat. Bij het uitvoeren van deze freesbewerkingen wordt het gebruik van veerplanken en een duwschoen aanbevolen. Voor de beste resultaten en maximale nauwkeurigheid moet de zijkant van het werkstuk die tegen de geleider komt, vierkant en recht zijn. Als u een nat/droog-zuiger gebruikt, moet deze worden aangesloten op de zuigpoort aan de achterkant van de tafelkast.

1. Installeer de gewenste eindsnijbeitel in de freesmachine.

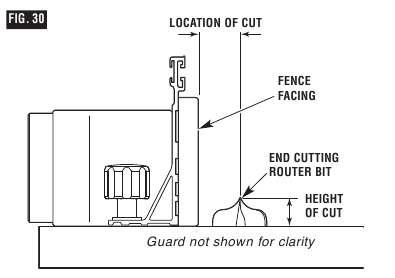

2. Volg de instructies om de gewenste snijdiepte (locatie van de snede) en snijhoogte in te stellen (Fig. 30). Zorg ervoor dat de geleider en de freesmachine GOED op hun plaats zitten.

   Probeer bij diepe sneden niet om de totale diepte (geregeld door de hoogte van de freesbeitel) in één keer te snijden. Herhaal de snede en maak kleinere sneden totdat de gewenste diepte is bereikt.

3. Plaats beide geleiderbekledingen zo dat ze continue ondersteuning van het werkstuk bieden.
4. Draai de vier klemknoppen vast die de geleider- bekledingen op hun plaats houden.
5. Plaats de veerplanken, indien gewenst. Zie FREZEN MET VEERPLANKEN.
6. Haal de plank van de tafel en laat de bovenliggende beschermkap zakken naar de werkpositie. Draai de klemknoppen van de beschermkap GOED vast.
   OPMERKING: Gebruik bij het aanbrengen van aanpassingen een stuk afvalhout om proefsneden te maken voordat u de snede met het daadwerkelijke werkstuk maakt.
7. Zorg ervoor dat zowel de freesmachine als de schakelkast zijn UITGESCHAKELD; sluit vervolgens de freesmachine aan op de schakelkast.

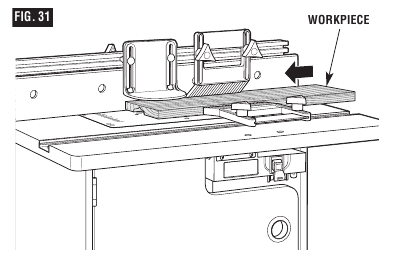

8. Terwijl u een stuk afvalhout stevig tegen de geleider en omlaag tegen de freestafel houdt, voert u een stuk afvalhout naar de beitel in de richting die wordt aangegeven door de pijl in Fig. 31.

9. Gebruik de schakelkast om de freesmachine UIT te schakelen. Als er aanpassingen nodig zijn, koppelt u het netsnoer los en herhaalt u stap 2–8 totdat alle aanpassingen correct zijn. Zodra u tevreden bent met alle instellingen, maakt u de snede met het daadwerkelijke werkstuk.

DE STARTPEN GEBRUIKEN VOOR HET VORMEN VAN RANDEN VAN CURVES

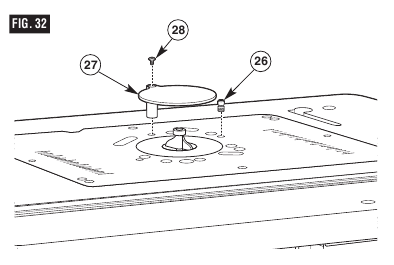

De startpen (26) wordt in plaats van de geleider gebruikt voor bewerkingen waarbij curves in het werkstuk worden gefreesd. Deze mag alleen worden gebruikt met beitels met geleiderlagers. Draai de startpen in het schroefdraadgat in de montageplaat en draai deze goed vast met een schroevendraaier met gleuf (Fig. 32). Bevestig de startpenbescherming (27) aan de montageplaat door een #10-32 x 3/8 ' machine schroef met verzonken kop (28) door het gat in de beschermingspaal in het schroefdraadgat in de montageplaat te draaien. Lijn de bescherming uit met het gat in de montageplaat, zodat deze zich boven de beitel bevindt, en bevestig de bescherming goed op zijn plaats.

• Gebruik altijd de startpenbescherming bij het frezen met de startpen.

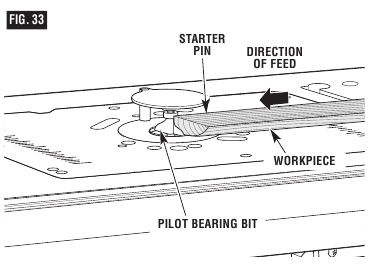

• Bij gebruik van de startpen is de toevoerrichting van het werkstuk altijd van rechts naar links over de voorkant van de beitel (Fig. 33).

• Plaats het werkstuk tegen de voorkant van de startpen en zwenk het langzaam in de beitel.
• Zorg er tijdens het frezen voor dat het werkstuk altijd in contact is met het geleiderlager van de beitel.

Gebruik een startpinhouder voor dit type bewerking. Probeer geen zeer kleine werkstukken te frezen. Houd vingers uit de buurt van de draaiende frees.

GEBRUIK VAN EEN VERSTEKMAAT (niet meegeleverd)
De aluminium T-gleuf verstekmaatgleuf kan worden gebruikt met de meeste stationaire tafelzaagverstekmaten die 3/4 ' breed x 3/8 ' diep zijn.
OPMERKING: Voor ALLE freesbewerkingen waarbij de verstekmaat met de geleider wordt gebruikt, MOET u de geleider uitlijnen met behulp van de schalen bovenop de freestafel voordat u gaat snijden. Verstekken kunnen worden gesneden door de knop op de gradenboogkop los te draaien, de gradenboogkop tot 60° in beide richtingen te draaien en de knop van de gradenboogkop weer vast te draaien.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch RA1171 - Tabelhandleiding

Beschikbare talen
