LIMIT 20, 128560109 - Handleiding stroomtang

Overzicht

Deze bedieningshandleiding bevat informatie over veiligheid en voorzorgsmaatregelen. Lees de relevante informatie zorgvuldig door en neem alle waarschuwingen en opmerkingen strikt in acht.

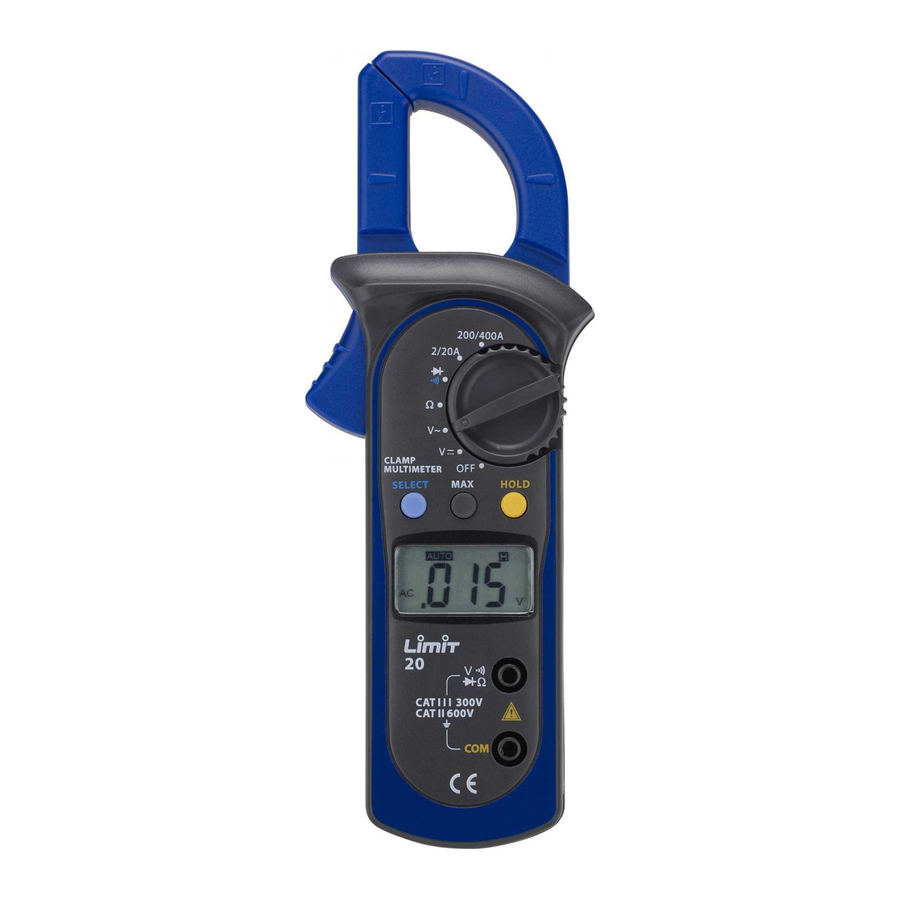

De Limit 20 is een stroomtang/multimeter voor professioneel gebruik. Het instrument heeft een automatische bereikinstelling en het display heeft grote cijfers en toont de stand van de draaischakelaar, waardoor dit instrument gemakkelijk te hanteren is voor de gebruiker.

Algemene specificaties

Spanning

DC-spanning

Weerstand

Continuïteitstest

Bereik	Resolutie	Nauwkeurigheid	Overbelastingsbeveiliging
	100mΩ	Rond < 50Ω piept de zoemer	600Vp

Diodetest

Bereik	Resolutie	Nauwkeurigheid	Overbelastingsbeveiliging
	100mV	Geeft een geschatte spanningsval in de voorwaartse richting weer: 0,5V~0,8V	600Vp

AC-stroom

• Automatisch bereik.
• Display toont de geselecteerde functie.
• Maximale weergave: 1999 of 3 _ cijfers.
• Geeft OL weer wanneer het instrument overbelast is.
• Maximale geleiderdiameter voor klem 26 mm.
• Slaapmodus. Het instrument schakelt automatisch uit als het 15 minuten niet actief is.
• Temperatuur: Gebruik: 0°C~30°C
  Opslag: -20°C~60°C
• Batterij 2 stuks van 1,5V Type R6, AAA.
• Veiligheid/conformiteit: IEC61010 CAT II 600V/ CAT II 300 V overspanning en dubbele isolatiestandaard.
• Certificering:

Functionele knoppen

Spanningsmeting DC en AC

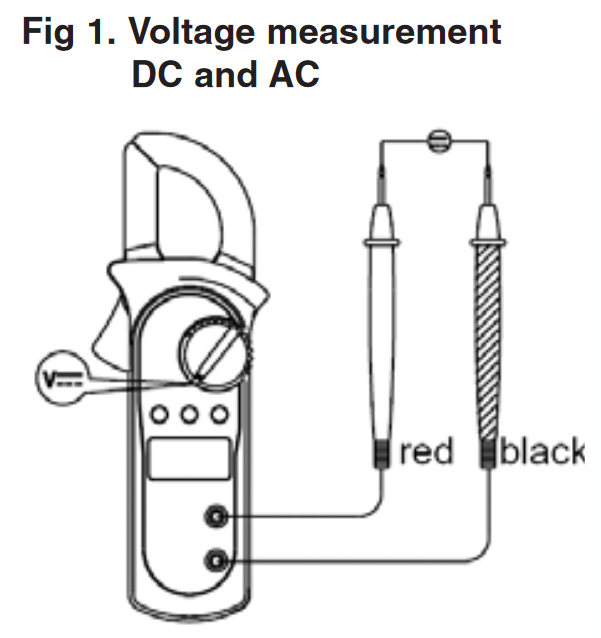

1. Steek de rode meetdraad in de VΩ-aansluiting en de zwarte meetdraad in de COM-aansluiting.
2. Zet de draaischakelaar op de V ... stand voor DC of V~ voor AC.
3. Sluit de meetdraden aan op het object dat wordt gemeten. De gemeten waarde wordt weergegeven op het display.

Opmerking

• Het instrument heeft een ingangsimpedantie van ca. 10MΩ. Dit belastingseffect kan meetfouten veroorzaken in circuits met een hoge impedantie. Als de circuitimpedantie kleiner dan of gelijk is aan 10kΩ, is de fout verwaarloosbaar (0,1% of minder).

AC-stroommeting

Probeer nooit een stroommeting in een circuit uit te voeren waarbij de spanning tussen de aansluitingen en de aarde hoger is dan 600 V.

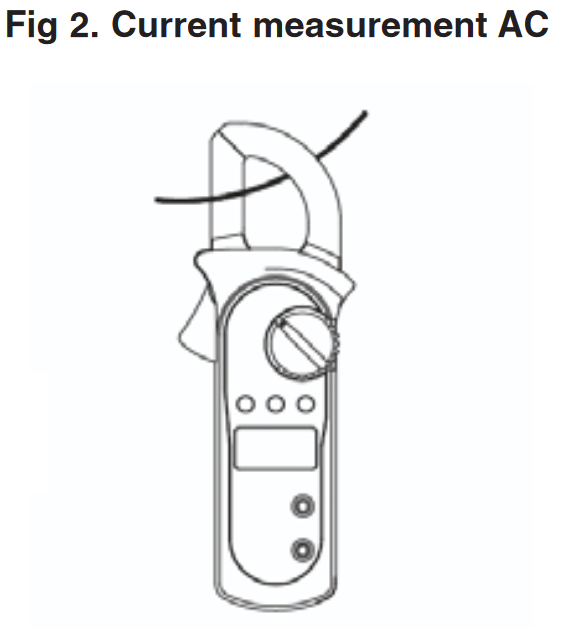

(zie afb. 2)

1. Zet de draaischakelaar op de 2/20 A of 200/400 A stand.
2. Open de bekken en centreer een van de geleiders. Er kan slechts één geleider per keer worden gemeten. De gemeten waarde wordt weergegeven op het display.

Opmerking

• Geeft OL weer als het geselecteerde bereik overbelast is, dan moet een hoger bereik worden geselecteerd.

Weerstandsmeting

(zie afb. 2)

1. Steek de rode meetdraad in de VΩ-aansluiting en de zwarte meetdraad in de COM-aansluiting.
2. Zet de draaischakelaar op de Ω stand. Display toont Ω.
3. Sluit de meetdraden aan op het object dat wordt gemeten.
   De gemeten waarde wordt weergegeven op het display.

Opmerking

• De meetdraden kunnen 0,1Ω tot 0,3Ω fout toevoegen aan de weerstandsmeting. Om nauwkeurige metingen te verkrijgen bij lage weerstandsmetingen, dat wil zeggen in het bereik van 200Ω, moet u de ingangsklemmen vooraf kortsluiten en de verkregen waarde registreren. Dit is de extra weerstand van de meetdraad.
• OL geeft aan dat het circuit open is of dat de weerstandswaarde hoger is dan het maximale bereik.

Diodetest

Gebruik de diodetest om diodes, transistors en andere halfgeleidercomponenten te controleren. De diodetest stuurt een stroom door de halfgeleiderverbinding en meet vervolgens de spanningsval over de verbinding. Een goede siliciumverbinding heeft een spanningsval tussen 0,5V en 0,8V.
Om een diode buiten een circuit te testen, sluit u deze als volgt aan:

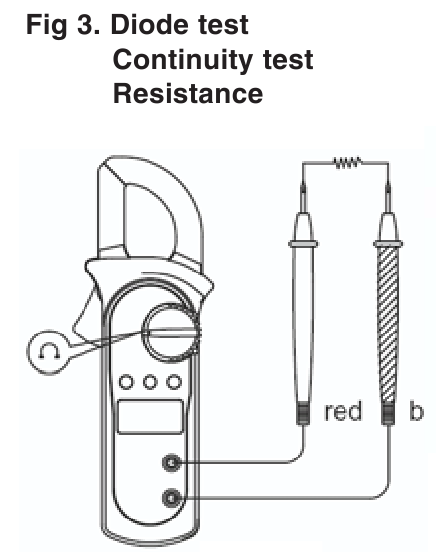

(zie afb. 3)

1. Steek de rode meetdraad in de VΩ-aansluiting en de zwarte meetdraad in de COM-aansluiting.
2. Zet de draaischakelaar op de diodestand.
3. Druk op de Select (Selecteren)-knop om de diodefunctie te selecteren. Het display toont het diodesymbool.
4. Voor metingen van de spanningsval in de voorwaartse richting op een halfgeleidercomponent plaatst u de rode meetdraad op de anode van de component en de zwarte meetdraad op de kathode van de component. De gemeten waarde wordt weergegeven op het display.

Continuïteitstest

Om de continuïteit te testen, sluit u deze als volgt aan:
(zie afb. 3)

1. Steek de rode meetdraad in de VΩ-aansluiting en de zwarte meetdraad in de COM-aansluiting.
2. Zet de draaischakelaar op de continuïteitsstand.
3. Druk op de Select (Selecteren)-knop om de continuïteitsfunctie te selecteren. Het display toont het continuïteitssymbool.
4. Sluit de meetdraden aan op het object dat wordt gemeten. De zoemer klinkt als de weerstand van een circuit dat wordt getest minder is dan 50Ω.

De batterij vervangen

1. Verbreek de verbinding tussen de meetdraden en het circuit dat wordt getest wanneer de batterij-indicator op het display verschijnt.
2. Zet de meter in de OFF (Uit)-stand.

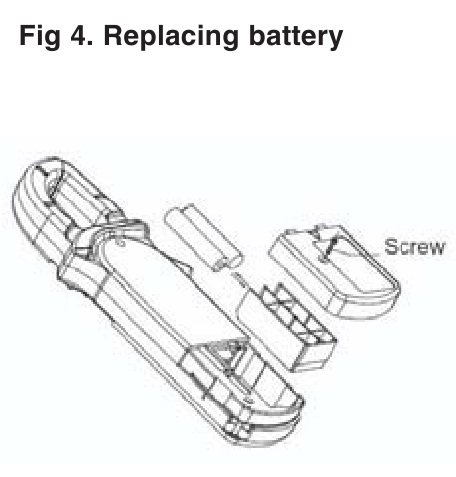

3. Verwijder de schroef en scheid de onderkant van de behuizing van de bovenkant van de behuizing.
4. Vervang de batterij door 2 nieuwe 1,5 V batterijen R6, AAA.
5. Plaats de onderkant en de bovenkant van de behuizing weer in elkaar en installeer de schroef opnieuw.

Veiligheidsinformatie

Deze meter voldoet aan de normen IEC61010: in vervuilingsgraad 2, categorie CAT II 600V, CAT II 300V overspanning en dubbele isolatie.

Om mogelijke elektrische schokken of persoonlijk letsel en mogelijke schade aan de meter of de apparatuur die wordt getest te voorkomen, moet u zich aan de volgende regels houden:

• Inspecteer de behuizing voordat u de meter gebruikt. Gebruik de meter niet als deze beschadigd is of als de behuizing (of een deel van de behuizing) is verwijderd. Zoek naar scheuren of ontbrekende kunststoffen. Besteed aandacht aan de isolatie rond de connectoren.
• Inspecteer de meetdraden op beschadigde isolatie of blootliggend metaal. Controleer de meetdraden op continuïteit.
• Breng niet meer aan dan de nominale spanning, zoals aangegeven op de meter, tussen de aansluitingen of tussen een aansluiting en de aarde.
• De draaischakelaar moet in de juiste stand worden geplaatst en er mag geen enkele omschakeling van het bereik worden gemaakt tijdens de meting om schade aan de meter te voorkomen.
• Wanneer de meter werkt met een effectieve spanning van meer dan 60V in DC of 42V rms in AC, moet speciale zorg worden besteed, omdat er gevaar voor elektrische schokken bestaat.
• Gebruik of bewaar de meter niet in een omgeving met een hoge temperatuur, vochtigheid, explosieve, ontvlambare en sterke magnetische velden. De prestaties van de meter kunnen verslechteren na bevochtiging.
• Wanneer u de meetdraden gebruikt, houdt u uw vingers achter de vingerbeschermers.
• Verbreek de stroomtoevoer naar het circuit en ontlaad alle hoogspanningscondensatoren voordat u weerstand, continuïteit, diodes en stroom test.
• Vervang de batterij zodra de batterij-indicator verschijnt. Met een te lage batterij kan de meter valse metingen produceren die kunnen leiden tot elektrische schokken en persoonlijk letsel.
