Crenova MS8233D - Handleiding multimeter

INLEIDING

De Crenova MS8233D is een betrouwbare, multifunctionele digitale multimeter voor veilige, eenvoudige en snelle elektrische metingen. Deze krachtige handheld multimeter is uitgerust met een 6000 count LCD-scherm om duidelijke en nauwkeurige metingen weer te geven. Hij is ontworpen om DC/AC-spanning, DC/AC-stroom, weerstand, capaciteit, frequentie, duty cycle, diode en continuïteit te testen en actieve draden op te sporen. De MSB233D is ook voorzien van geavanceerde functies, zoals automatische uitschakeling, NCV-detector (Non-Contact Voltage), achtergrondverlichting, data hold en meer praktische meetmodi en functies. Het is een ideaal hulpmiddel voor gebruik in laboratoria, scholen, fabrieken en thuis.

PRODUCTOVERZICHT

Technische specificaties

Model: MSB233D
LCD digitaal display: 6000 counts (3 5/6), automatische polariteitsaanduiding
Samplingfrequentie: ca. 3 keer per seconde
Meettechnologie: A/D-omzetter
Overbereikaanduiding: "OL" verschijnt op het scherm
Indicatie batterij bijna leeg: "" verschijnt op het scherm
Werkomgeving: 0º C tot 40º C, relatieve vochtigheid < 75%
Opslagomgeving: -20º C tot 60º C, relatieve vochtigheid 85%
Voeding: 2 x 1,5 V AAA-batterijen
Zekeringtype:
zekering FSI voor mAuA-ingangsterminal: (5 x 20)mm, 600mA, 250V
zekering FS2 voor I10-ingangsterminal: (5 x 20)mm, 10A, 250V
Afmetingen: 147mm x 74mm x 42mm
Gewicht: ca. 210g (batterijen inbegrepen)
Inhoud van de doos:

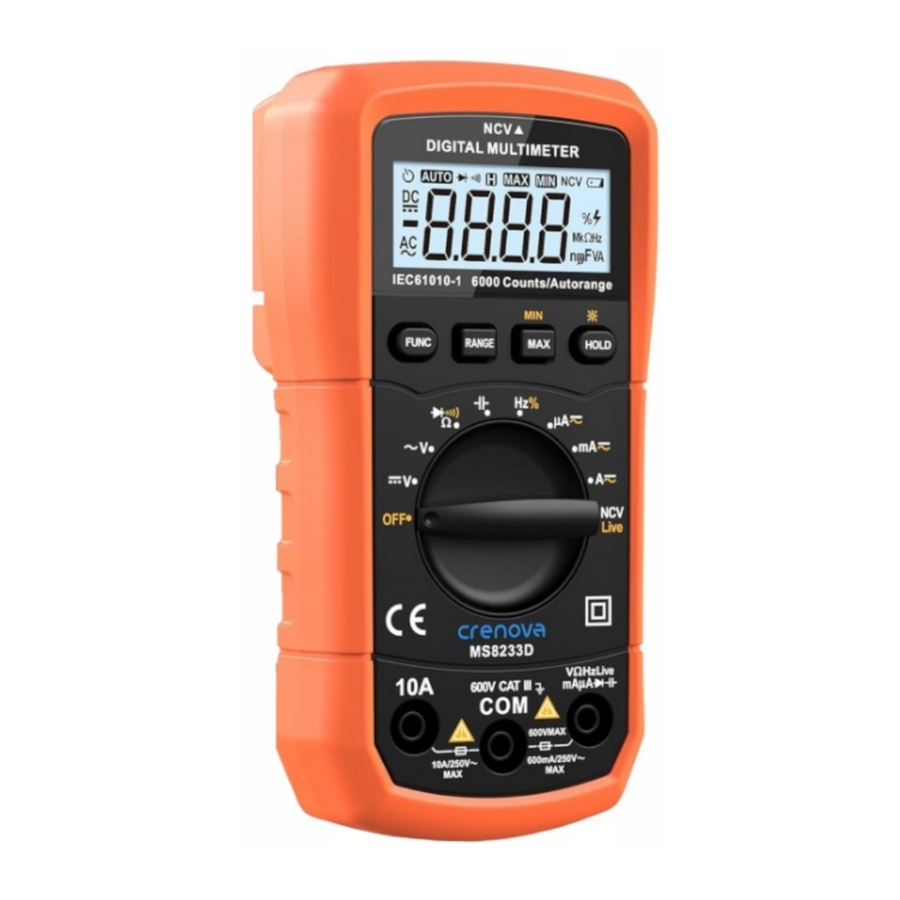

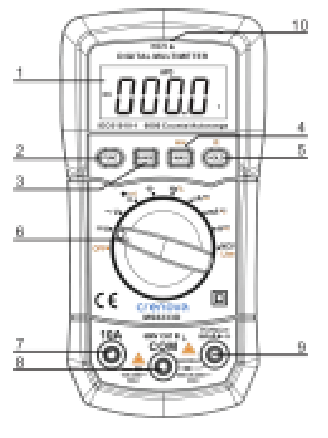

Productbeschrijving

1. 6000 Count LCD-scherm
2. Functie selectieknop ("FUNC")
3. "RANGE" (BEREIK) knop
4. "MAX/MIN" knop
5. Data hold/Achtergrondverlichting knop ("HOLD/")
6. Functie keuzeschakelaar
7. "10A" ingangsterminal
8. "COW" aansluiting
9. "V//Hz/Live/mA/uA//" ingangsterminal
10. NCV-detectiegebied

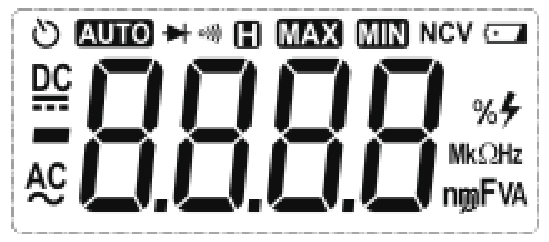

Display

	Automatische uitschakeling		Minimumwaarde
	DC-meting		Maximumwaarde
	AC-meting		Batterij bijna leeg
	Automatisch bereik		Duty cycle, hoogspanning
	Diode-/continuïteitstest		Weerstand-/frequentie-eenheden
	Data Hold		Capaciteit-/spannings-/stroomeenheden
	NCV (Non Contact AC Voltage Measurement)

Functieknoppen

1. Functie selectieknop ("FUNC")
   Draai de functie keuzeschakelaar naar de gewenste instelling, druk kort op deze knop om te selecteren:
   • Weerstand, diode of continuïteitsmodus,
   • Frequentie- of duty cycle-modus,
   • DC- of AC-stroommodus,
   • NCV- of Live-detectormodus, afhankelijk van uw behoeften.
     Wanneer u AC-spanning of AC-stroom meet, kunt u ook kort op deze knop drukken om snel de frequentie te meten. Nadat de meter automatisch is uitgeschakeld, drukt u kort op deze knop om hem te activeren. Om de APO-functie (automatische uitschakeling) uit te schakelen, houdt u deze knop lang ingedrukt en draait u de schakelaar om de meter in te schakelen.
2. "RANGE" (BEREIK) knop
   Nadat u de schakelaar naar de gewenste instelling hebt gedraaid (de meter is ingeschakeld), drukt u eenmaal kort om de handmatige bereikmodus te openen. U kunt een paar keer kort op deze knop drukken om het bereik te wijzigen totdat het aan uw eisen voldoet. Houd lang ingedrukt om de handmatige bereikmodus te verlaten (de meter keert terug naar de automatische bereikmodus).
3. "MAX/MIN" knop
   Nadat de meter is ingeschakeld, drukt u kort op deze knop om de maximale waarde weer te geven. Druk er nogmaals op om de minimumwaarde weer te geven. Houd lang ingedrukt om af te sluiten.
   Opmerking: de meter blijft in dezelfde meetfunctie/modus/bereik wanneer de maximale of minimale waarde op het scherm wordt weergegeven.
4. Data hold/ Achtergrondverlichting knop ("HOLD/")
   Druk kort om de data hold (disp ay hold) modus in/uit te schakelen, verschijnt op het scherm wanneer de modus is ingeschakeld. Houd lang ingedrukt om de achtergrondverlichting in/uit te schakelen, de achtergrondverlichting wordt na 15 seconden automatisch uitgeschakeld.

Om mogelijk elektrische schokken, brand of persoonlijk letsel te voorkomen, mag u de data hold modus niet gebruiken om te bepalen of een circuit actief is of om onbekende spanning in een circuit te meten. Wanneer de data hold modus is ingeschakeld, houdt het LCD-scherm de oorspronkelijke gegevens vast, zelfs als u een andere spanning meet.

BEDIENINGSINSTRUCTIES

Controleer altijd de batterijstatus voordat u de meter gebruikt en selecteer de juiste meetfunctie/-bereik/-modus. Als de meter geen stroom meer heeft, verschijnt "" op het display. Let op het teken naast de terminals, het waarschuwt dat testspanning en -stroom de gespecificeerde waarde in deze handleiding of op het product niet mogen overschrijden.

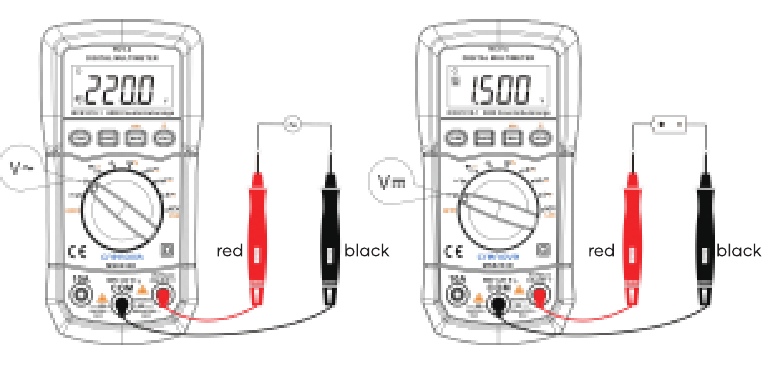

DC/AC-spanningsmeting

1. Draai de functieschakelaar naar de DC-spanning- of AC-spanningsinstelling, afhankelijk van uw werkelijke behoeften.
2. Steek de zwarte meetkabel in de "COM"-aansluiting en de rode meetkabel in de ""-aansluiting.
3. Sluit de meter parallel aan op het circuit met behulp van meetkabels.
4. Lees de meetresultaten af op het display.

Opmerking:

• Meet GEEN spanning boven 600 V, dit kan leiden tot persoonlijk letsel en schade aan de meter.
• Als "OL" op het scherm verschijnt, betekent dit "over bereik".
• Verwijder na afloop de meetkabels uit het geteste circuit en de meter.
• Bij het meten van een hoge spanning (boven DC/AC 30V) verschijnt er een hoogspanningssymbool op het scherm. Gebruik persoonlijke beschermingsmiddelen om schokken en vlamboogletsel te voorkomen waar gevaarlijke stroomvoerende geleiders blootliggen.

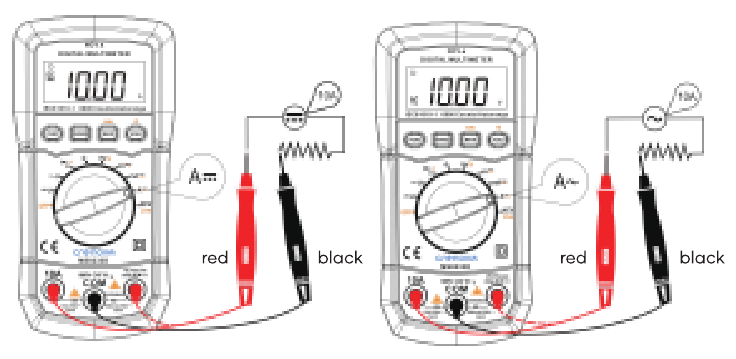

DC/AC-stroommeting

1. Draai de functieschakelaar naar de PA-, mA- of A-instelling (stroom).
2. Druk kort op de "FUNC" (FUNC)-knop om de DC- of AC-stroommodus te kiezen.
3. Steek de zwarte meetkabel in de "COM"-aansluiting en de rode meetkabel in de "10A"-aansluiting (max. 10A) of de " "-aansluiting (max. 600mA).
4. Sluit de meter in serie aan in het circuit met behulp van de meetkabels. 2.5 Lees de meetresultaten af op het display.

Opmerking:

• Gebruik de stroomaansluiting NIET om een spanning te meten
• Voordat u de stroom meet, moet u de stroom van het circuit uitschakelen en controleren of de ingangsklem en de functie voor bereik/modus correct zijn. Om een onbekende stroom te meten, schakelt u eerst over naar de A-instelling (stroom) en gebruikt u eerst de "10A"-aansluiting, en wijzigt u vervolgens de instelling en aansluiting indien nodig.
• Overbelasting van de ingang of verkeerde bediening zal de zekering doen doorbranden. Om de meter en de gebruiker te beschermen, mag de meettijd niet langer zijn dan 10 seconden, en geef de meter de tijd om meer dan 15 minuten te herstellen voordat u de volgende meting uitvoert.

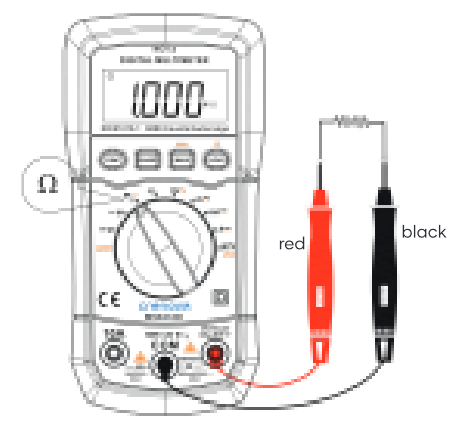

Weerstandsmeting

1. Draai de functieschakelaar naar de ""-instelling (weerstand), sluit de meetkabels aan op de geteste weerstand.
2. Steek de zwarte meetkabel in de "COM"-aansluiting en de rode meetkabel in de " "-aansluiting.
3. Lees de meetresultaten af op het display.

Opmerking:

• Om elektrische schokken, letsel of schade aan de meter te voorkomen, moet u de stroom van het circuit loskoppelen en alle hoogspanningscondensatoren ontladen voordat u de weerstand test.
• Wanneer de meetkabels niet op een weerstand zijn aangesloten, of wanneer een defecte weerstand wordt getest, geeft het display "OL" aan.
• Voor metingen van lage weerstand is de weerstand van de meetkabels van 0,1 tot 0,3, dit kan fouten veroorzaken. Trek de meetkabelweerstand af van de werkelijke weerstand om een nauwkeurige meting te krijgen.
• Wanneer de gemeten weerstand meer dan 1M is, duurt het enkele seconden voordat de meter de nauwkeurige meting verkrijgt. Het is normaal voor metingen van hoge weerstand.
• Voer geen spanning in bij het meten van de weerstand.

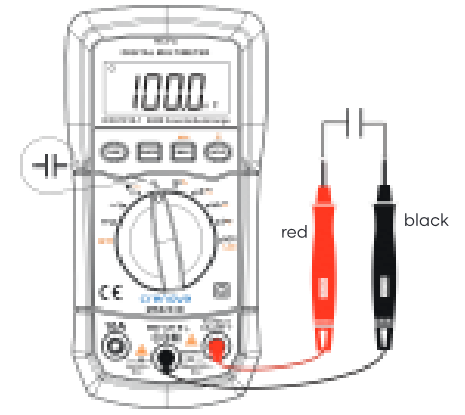

Capaciteitsmeting

1. Draai de functieschakelaar naar de ""-instelling (capaciteit), sluit de meetkabels aan op de geteste condensator. Zorg ervoor dat de polariteit van de rode meetkabel "+"-tekens bevat.
2. Sluit de zwarte meetkabel aan op de "COM"-aansluiting en de rode meetkabel op de ""-aansluiting.
3. Lees de meetresultaten af op het display.

Opmerking:

• Als "OL" op het scherm verschijnt, betekent dit "over bereik".
• Bij het meten van de capaciteit van minder dan 20 nF kan de meter een restwaarde weergeven. Dit wordt veroorzaakt door de verdeelde capaciteit van de meetkabels. De restwaarde moet worden afgetrokken van het meetresultaat om een nauwkeurige waarde te krijgen.
• Condensatorlekkage of -defecten leiden tot onstabiele metingen op het scherm. Bij het meten van grote capaciteit duurt het ook enkele seconden voordat de meter stabiliseert. Het is normaal voor metingen van grote capaciteit.
• Om elektrische schokken, letsel of schade aan de meter te voorkomen, moet u de stroom van het circuit loskoppelen en alle hoogspanningscondensatoren ontladen voordat u de capaciteit test.

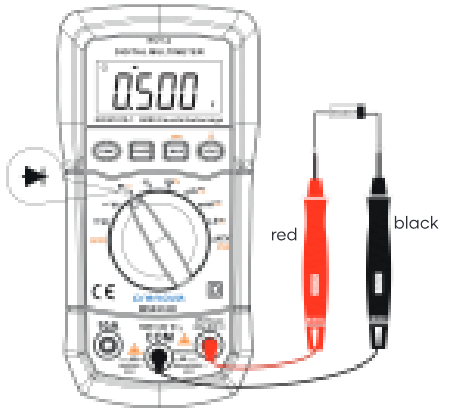

Diode- en continuïteitstest

1. Draai de functieschakelaar naar de weerstands-/diode-/continuïteitsinstelling en druk kort op de "FUNC" (FUNC)-knop om de diode- of continuïteitsmodus te selecteren. (Weerstand is de standaardmodus in deze instelling.)
2. Steek de zwarte meetkabel in de "COM"-aansluiting en de rode in de ""-aansluiting.
3. Sluit de meetkabels aan op de geteste diode, zorg ervoor dat de polariteit van de rode meetkabel "+"-tekens bevat en de zwarte meetkabel " Wanneer de meting een nauwe benadering is van de positieve spanningsval van de diode, geeft dit een voorwaartse voorspanning aan. "OL" op het scherm geeft een omgekeerde voorspanning aan.
4. Sluit voor de continuïteitstest de meetkabels aan op het te testen circuit. Als de weerstand minder is dan ongeveer 50 ± 20, piept de zoemer.

Opmerking:

• Om elektrische schokken, letsel of schade aan de meter te voorkomen, moet u de stroom van het circuit loskoppelen en alle hoogspanningscondensatoren ontladen voordat u de diode- en continuïteitstest uitvoert.
• In de diode-instelling kan de meter de spanningsval van een diode en de PN-overgang meten. Voor een correct geconstrueerde siliciumhalfgeleider moet de meting van de voorwaartse spanningsval tussen 0,5 V en 0,8 V liggen, de omgekeerde spanningsval toont "OL" op het scherm (verwijst naar open circuit). Dit betekent dat de polariteit van de zwarte meetkabel "+"-tekens bevat en de rode meetkabel ""-"-tekens.

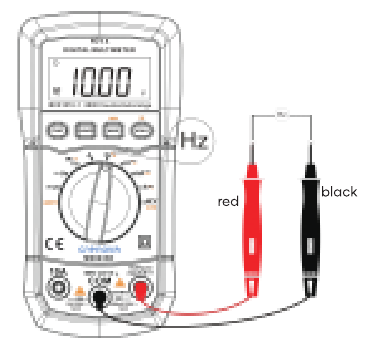

Frequentie- en dutycyclemeting

1. Draai de functieschakelaar naar de frequentie-/dutycycle-instelling en sluit de meetkabels of afgeschermde kabel aan op de te testen signaalbron of circuitbelasting.
2. Sluit de zwarte meetkabel aan op de "COM"-aansluiting en de rode kabel op de ""-aansluiting.
3. Druk kort op de "FUNC" (FUNC)-knop om de frequentie- of dutycyclemodus te selecteren.
4. Lees de meetresultaten af op het display.

Opmerking:

• Voor frequentiemeting wordt het meetbereik van de ingangsspanning hieronder weergegeven:
  10 Hz - 100 kHz: 1 V rms ingangsspanning 20 V rms,
  100 kHz - 10 MHz: 3 V rms ingangsspanning 20 V rms.
• Voor dutycyclemeting:
  10% - 90%, geschikt voor blokgolven van 10 Hz - 1 kHz,
  30% - 70%, geschikt voor blokgolven van 1 kHz - 10 kHz,
  3V pp ingangsspanning 20V pp.
  Meet bij het meten van de frequentie geen spanning die hoger is dan 20 V rms om letsel te voorkomen
• Verwijder na afloop de meetkabels uit het geteste circuit en de meter.

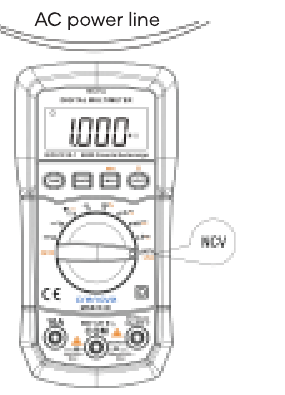

Contactloze spanningsdetector (NCV)

1. Draai de functieschakelaar naar de NCV/Live-instelling.
2. Het spanningsbereik dat kan worden gedetecteerd is van 48 V tot 220 V. Plaats de bovenkant van de meter (NCV-detectiegebied) dicht bij de te testen AC-voedingslijn. Wanneer AC-spanning wordt gedetecteerd, piept de zoemer. Hoe sterker de gedetecteerde AC-spanning, hoe sneller de zoemer piept.

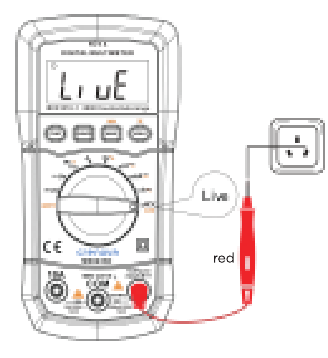

Detectie van stroomvoerende draad

1. Draai de functieschakelaar naar de NCV/Live-instelling.
2. Druk kort op de "FUNC" (FUNC)-knop om de Live-detectormodus te selecteren.
3. Steek de rode meetkabel in de ""-aansluiting en maak contact met het gemeten punt met behulp van de rode meetkabel.
4. Als de achtergrondverlichting knippert en de zoemer piept, is de gemeten lijn een stroomvoerende draad. Als er niets verandert, is de gemeten lijn die door de rode meetkabel wordt aangeraakt geen stroomvoerende draad.

Opmerking:

• Volg alle veiligheidsregels bij het testen van een stroomvoerende draad.
• Deze functie is alleen ontworpen om standaard AC-voedingslijnen (AC 110V - 380V) te detecteren.

Automatisch uitschakelen (APO)

Om batterijvermogen te besparen en de levensduur te verlengen, is de APO-functie standaard ingesteld wanneer u de meter inschakelt. Deze wordt automatisch uitgeschakeld na 14 minuten zonder enige bediening. Voordat u afsluit, geeft de meter eerst 3 korte pieptonen en vervolgens een lange pieptoon als er nog steeds geen verdere bediening plaatsvindt. Om de APO-functie uit te schakelen, houdt u de "FUNC" (FUNC)-knop lang ingedrukt en draait u de schakelaar om de meter in te schakelen. De APO-functie wordt opnieuw geactiveerd nadat u de meter de volgende keer hebt ingeschakeld.

ELEKTRISCHE SPECIFICATIES

De nauwkeurigheid is gespecificeerd voor 1 jaar na kalibratie, bij bedrijfstemperaturen van 18ºC tot 28ºC, met een relatieve luchtvochtigheid van 0% tot 75%. Nauwkeurigheidsspecificaties hebben de vorm van: ± ( [% van de uitlezing] + [Aantal] )

DC-spanning

Bereik	Nauwkeurigheid	Resolutie	Ingangsimpedantie	Overbelastingsbeveiliging
600mV	(0.5%+7)	0.1mV	10M	250V DC/AC rms
6V		0.001V
60V		0.01V
600V		0.1V

AC-spanning (True RMS)

Bereik	Nauwkeurigheid	Resolutie	Ingangsimpedantie	Overbelastingsbeveiliging
6V	± (1.0% + 10)	0.001V	10M	250V DC/AC rms
60V		0.01V
600V	± (1.0% +12)	0.1V

Nauwkeurig meetbereik: 10% tot 100% van het bereik
Frequentierespons: 40Hz 1kHz
Meetmethode (sinusgolf): True rms
Crest factor: CF 3, wanneer CF 2 2, verhoogt de extra fout van 1% van de uitlezing

DC-stroom

Bereik	Nauwkeurigheid	Resolutie	Overbelastingsbeveiliging
600A	± (1.0% + 10)	0.1A	600mA/250V
6000A		1A
60mA	± (1.2% + 8)	0.01 mA
600mA		0.1mA
6A	± (1.2% + 10)	0.001A	10A/250V
10A		0.01A

Maximale ingangsstroom: 10A (Meetduur: 10 seconden, Hersteltijd: 15 minuten)

AC-stroom (True RMS)

Bereik	Nauwkeurigheid	Resolutie	Overbelastingsbeveiliging
600A	± (1.5% + 10)	0.1A	600mA/250V
6000A		1A
60 mA		0.01mA
600mA		0.1mA
6A	(2.0% +5)	0.001A	10A/250V
10A		0.01A

Nauwkeurig meetbereik: 10% tot 100% van het bereik
Frequentierespons: 40Hz - 1kHz
Meetmethode (sinusgolf): True rms
Crest factor: CF 3, wanneer CF 2, verhoogt de extra fout van 1% van de uitlezing
Maximale ingangsstroom: 10A (Meetduur: 10 seconden, Hersteltijd: 15 minuten)

Weerstand

Bereik	Nauwkeurigheid	Resolutie	Kortsluitstroom	Open Klemspanning	Overbelastingsbeveiliging
600	(0.8% +5)	0.1	255.5A	Rond 1V	250V DC/AC rms
6k	(0.8%+4)	0.001k	255.5A
60k		0.01k	76.6A
600k		0.1k	9.4A
6M		0.001M	1.0A
60M	± (1.2% +10)	0.01M	0.1A	Rond 0.5V

Capaciteit

Bereik	Nauwkeurigheid	Resolutie	Overbelastingsbeveiliging
6nF	± (5.0% * 40)	0.001nF	250V DC/AC rms
60nF	(3.5% + 20)	0.01nF
600nF		0.1nF
6F		0.001F
60F		0.01F
600F		0.1F
6mF	(5.0% +10)	0.001mF
20mF		0.01mF

Nauwkeurig meetbereik: 10% tot 100% van het bereik
Reactietijd van grote condensator ( 1mF): Ca. 8 seconden
Meetfout is exclusief de weerstand van de verbindingsdraden.

Diode en continuïteit

Bereik	Weergegeven waarde	Testconditie	Bescherming
	Voorwaartse spanningsval van de diode	DC voorwaartse stroom rond 1.5mA, open klemspanning rond 3.9V	25OV DC/AC rms
	Als de geteste weerstand minder is dan ongeveer 5020 , piept de zoemer	Open klemspanning is rond 2V

Voer geen spanning in bij het testen van diode of continuïteit!

Frequentie en duty cycle

Bereik	Nauwkeurigheid	Resolutie	Overbelastingsbeveiliging
10Hz - 10MHz	(0.3%+3)	0.01Hz - 1kHz	250V DC/AC
10% - 90%		0.1%

Voor frequentiemeting, ingangsspanningsbereik:
10Hz - 100kHz: 1V rms ingangsspanning 20V rms.
100kHz - 10MHz: 3V rms ingangsspanning 20V rms
Voor duty cycle meting:
10% - 90%, geschikt voor 10Hz - 1kHz blokgolf,
30% - 70%, geschikt voor 1kHz - 10kHz blokgolf,
3V pp ingangsspanning 20V pp

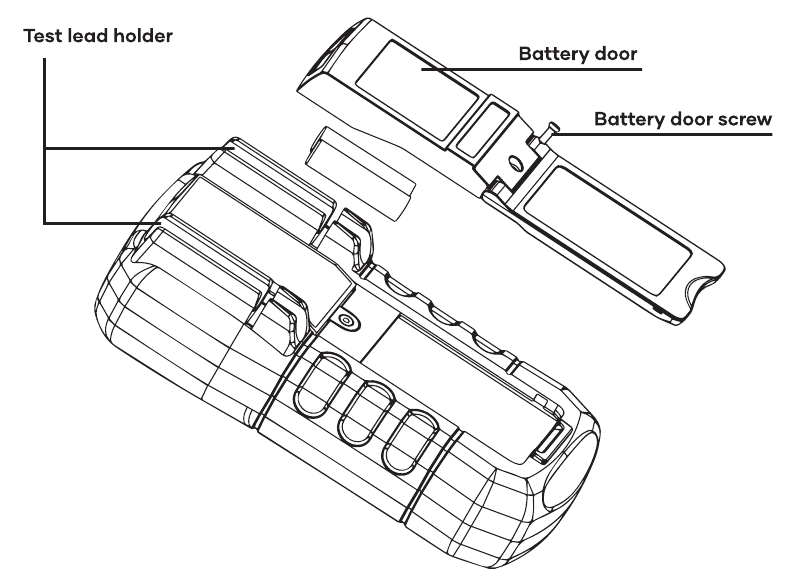

BATTERIJEN VERVANGEN

Wanneer "" op het display verschijnt, volgt u de onderstaande stappen om de batterijen te vervangen:

1. Ontkoppel de meetsnoeren van het circuit, draai de functiekeuzeschakelaar naar "OFF" en verwijder de meetsnoeren van de terminals.
2. Gebruik een schroevendraaier om de schroef van de onderkant van de behuizing te verwijderen en til de batterijklep op.
3. Verwijder de batterijen en plaats de nieuwe.
4. Sluit de batterijklep en zet hem vast met de schroef.

Opmerking:

• Batterijtype: 2 x 1,5V AAA-batterijen
• gebruik alleen de in deze handleiding of op de meter gespecificeerde batterij voor vervanging.
• Zorg ervoor dat u de batterijen op tijd vervangt, anders heeft dit invloed op de meetnauwkeurigheid.

ONDERHOUD

1. Demonteer de meter nooit en wijzig het interne circuit niet.
2. Houd de meter uit de buurt van water en stof.
3. Veeg de behuizing af met een vochtige doek en een mild schoonmaakmiddel. Gebruik geen schuurmiddelen of oplosmiddelen.
4. Verwijder de batterijen wanneer de meter lange tijd niet wordt gebruikt.

PROBLEEMOPLOSSING

Als de meter niet goed werkt, lees dan de onderstaande tabel:

Probleembeschrijving	Oplossing
Geen aflezing op het LCD-scherm	De meter is uitgeschakeld: Draai de functiekeuzeschakelaar om de meter in te schakelen De meetmodus is verkeerd: Draai de functiekeuzeschakelaar om een correcte modus te selecteren Vervang de batterijen
"" verschijnt op het scherm	Vervang de batterijen
Geen stroominvoer	Vervang de zekering
Grote meetfout	Vervang de batterijen
Achtergrondverlichting is niet helder	Vervang de batterijen

Als uw problemen of vragen niet kunnen worden opgelost na het lezen van de tabel, neem dan gerust contact met ons op.

VEILIGHEIDSOPMERKINGEN

De meter voldoet aan de IEC61010-1 CAT 1600V veiligheidsnorm. Om elektrische schokken, brand, persoonlijk letsel of schade aan eigendommen te voorkomen, dient u alle veiligheidsinformatie en alle instructies zorgvuldig te lezen voordat u de meter gebruikt.

1. Gebruik de meter niet met een beschadigde behuizing, rubberen holster, terminals, sondes, meetsnoeren en accessoires of nadat de meter defect is geraakt of is gevallen of op enigerlei wijze is beschadigd. Neem contact op met onze klantenservice voor een vervanging.
2. Controleer vóór het meten van een spanning hoger dan 36V DC of 25V rms AC de aansluiting en isolatie van de meetsnoeren om elektrische schokken te voorkomen.
3. Beperk de werking tot de gespecificeerde meetcategorie, spanning of stroomsterkte. Breng niet meer aan dan de nominale spanning tussen de terminals of tussen elke terminal en de aarding.
4. Gebruik de juiste terminals, functie en bereik voor metingen. Wijzig het bereik niet tijdens het testen van het circuit.
5. Gebruik altijd sondes, meetsnoeren en accessoires die dezelfde meetcategorie, spanning en stroomsterkte hebben als de meter.
6. Verwijder de meetsnoeren van de meter voordat u de functie of het bereik wijzigt. Raak de metalen sonde niet aan tijdens het testen van het circuit.
7. Om elektrische schokken, letsel of schade aan de meter te voorkomen, dient u de stroomtoevoer naar het circuit te onderbreken en alle hoogspanningscondensatoren te ontladen voordat u weerstand, continuïteit, diodes of capaciteit test.
8. Schakel de stroom uit en verwijder de meetsnoeren van de meter voordat u de batterijen of de zekering vervangt. Plaats de batterijen en vergrendel de batterijklep voordat u de meter bedient.

9. Houd u altijd aan de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke beschermingsmiddelen (zoals rubberen isolerende handschoenen, veiligheidsbril, vlamvertragende beschermende kleding enz.) om schokken en boogontladingen te voorkomen waar gevaarlijke stroomvoerende geleiders zijn blootgesteld.
10. Gebruik de meter niet in de buurt van explosieve gassen, dampen of in vochtige of natte omgevingen.
11. Stel de meter niet bloot aan magnetische velden, extreme hitte of langdurige blootstelling aan direct zonlicht.

Veiligheids- en elektrische symbolen

	HOGE SPANNING! Risico op elektrische schokken.		Raadpleeg de handleiding.
	Aarde		Dubbele isolatie
	Lage batterijspanning		DC en AC (gelijk- en wisselstroom)
	DC (gelijkstroom)		AC (wisselstroom)
	Zekering		Voldoet aan de richtlijnen van de Europese Unie.

Neem contact met ons op:

• E-mail (aanbevolen): support@crenova.net
• Bellen (momenteel alleen beschikbaar in het Engels):
  USA: +1 (323) 250-0585
  UK: +44 20 3287 2598

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Crenova MS8233D - Handleiding multimeter

Beschikbare talen
