Ssl S4EQ - Handleiding voor voorversterker-equalizer

Hoe een equalizer wordt gebruikt

De Sound Storm S4EQ grafische equalizer is een hifi-signaalprocessor/voorversterker waarmee u een aantal verschillende frequentiebanden in een stereosysteem grafisch kunt weergeven en individueel kunt regelen.
Hij is bedoeld voor gebruik in een auto-audiosysteem dat versterkers in het signaalpad NA de equalizer bevat en biedt Front-, Rear- en Subwoofer LOW LEVEL-uitgangen via RCA-connectoren.
Deze grafische equalizer bestaat uit verschillende audiofilters, elk gecentreerd op een specifieke frequentie in het audiobereik. Met de S4EQ kunt u het uitgangsniveau naar wens met maximaal 18 dB verlagen of verhogen bij de volgende frequenties:
40 Hz - 150 Hz - 1 kHz - 20 kHz
De S4EQ beschikt ook over een subwooferkanaal met een onafhankelijke crossoverregeling. De crossover kan worden ingesteld van 30 Hz tot 250 Hz. Elk signaal onder de frequentie-instelling wordt naar de subwooferuitgangen gestuurd, zodat u het geluid kunt optimaliseren voor uw specifieke subwooferconfiguratie. Het gebruik van het subwooferkanaal is optioneel.

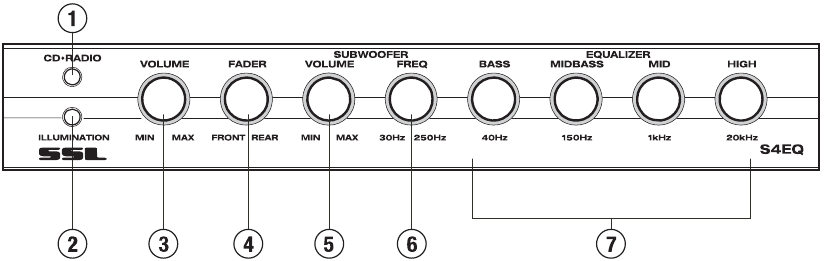

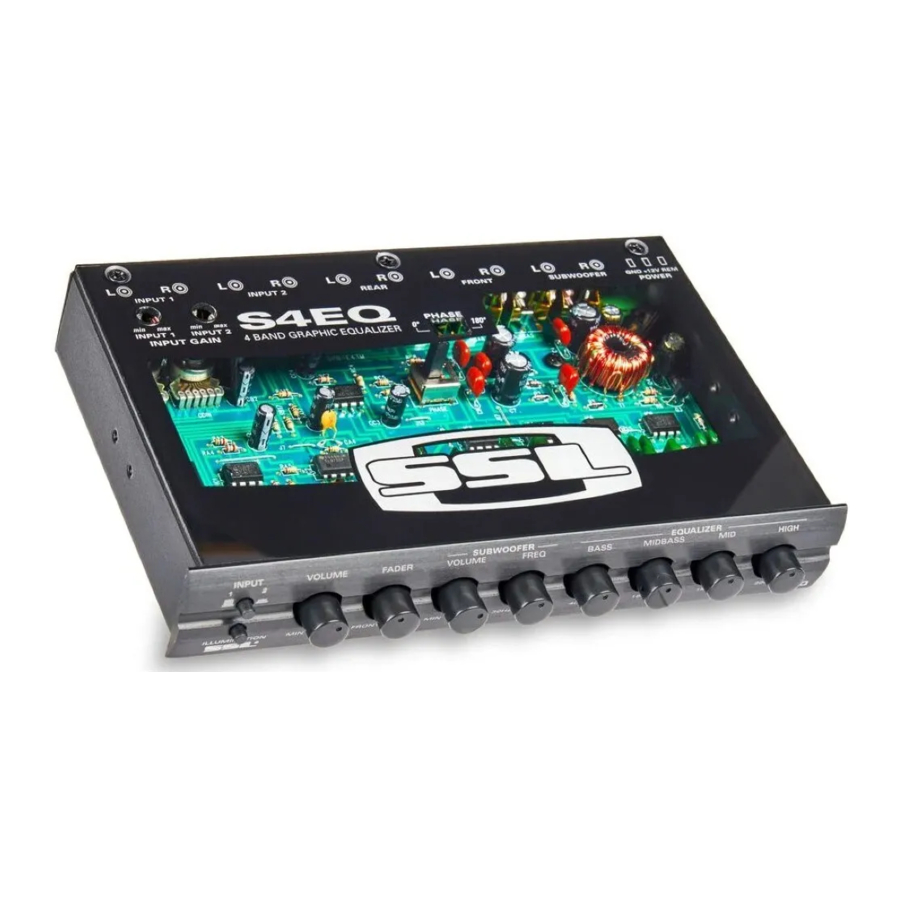

Bedieningselementen en functies op het voorpaneel

1. CD/RADIO SELECTOR
   Met deze knop kunt u de ingangsbron van de equalizer selecteren. Het apparaat heeft aparte RCA-ingangen op het achterpaneel voor radio- en cd/dvd-spelers.
2. ILLUMINATION SELECTOR
   Met deze knop kunt u de kleur van de verlichting op het voorpaneel selecteren.
3. MASTER VOLUME CONTROL
   Gebruik deze regelaar om het algemene uitgangsvolumeniveau aan te passen.
4. FADER
   Gebruik deze regelaar om het geluidsniveau tussen de voor- en achterluidsprekers naar wens in balans te brengen.
5. SUBWOOFER VOLUME
   Met deze regelaar kunt u het uitgangsniveau van het subwooferkanaal verhogen of verlagen.
6. SUBWOOFER FREQUENCY
   Gebruik deze knop om de crossoverfrequentie voor het subwooferuitgangskanaal in te stellen (d.w.z. het is een laagdoorlaatfilter).
7. BOOST/CUT CONTROLS
   Elk van deze regelaars vertegenwoordigt een frequentiebereik rond een middenfrequentie om het audiospectrum van subwooferfrequenties tot hoge tonen te dekken.
   Pas deze regelaars aan uw smaak en luisteromgeving aan. Elke middenfrequentie kan +/- 18 dB worden aangepast.

Bedieningselementen en functies op het bovenpaneel

1. RADIO and CD INPUT GAIN CONTROLS
2. Met deze regelaars kunt u de ingangsversterking van uw ingangsbronnen onafhankelijk van elkaar in balans brengen.
3. PHASE SHIFT SELECTOR
   Selecteer 0° of 180° om problemen met de tijduitlijning in uw audiosysteem te corrigeren.

Installatie

Voordat u uw nieuwe Sound Storm-equalizer installeert, dient u vertrouwd te raken met alle informatie in deze handleiding.
Kies een montageplaats waar het apparaat de bestuurder niet afleidt of anderszins belemmert bij het besturen van het voertuig.
Gebruik alleen de installatieonderdelen en hardware die bij het apparaat zijn geleverd om een correcte installatie te garanderen. Het gebruik van andere onderdelen kan storingen en mogelijke schade aan uw Sound Storm-equalizer veroorzaken.
Vermijd installatie van het apparaat op een plaats die is blootgesteld aan hoge temperaturen, direct zonlicht, hete lucht van bronnen zoals verwarmingselementen of uitlaatleidingen, of waar het in contact komt met stof, vuil, vocht of overmatige trillingen.

De equalizer monteren

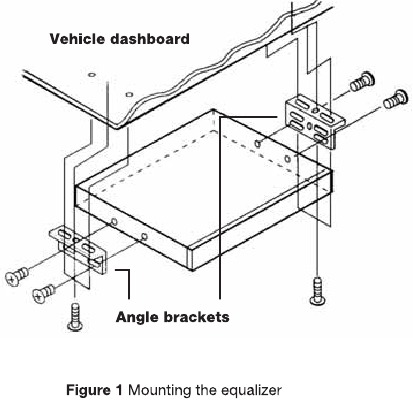

De S4EQ is ontworpen om aan de onderkant van het dashboard van uw voertuig of een ander soortgelijk oppervlak te worden geïnstalleerd met behulp van de meegeleverde schroeven en beugels. Installeer het apparaat veilig, volgens het onderstaande schema.

De stroom inschakelen

De S4EQ heeft interne AAN/UIT-schakelingen die reageren op het AAN- of UITSCHAKELEN van de head-unit van uw auto-audiosysteem. Dit vereist dat uw head-unit een externe inschakeldraad op het achterpaneel heeft (wat de meeste head-units hebben).
Met deze handige functie voor het in-/uitschakelen op afstand hoeft u zich nooit zorgen te maken over het uitschakelen van de stroom naar de equalizer wanneer u het audiosysteem uitschakelt.

Audio-aansluitingen

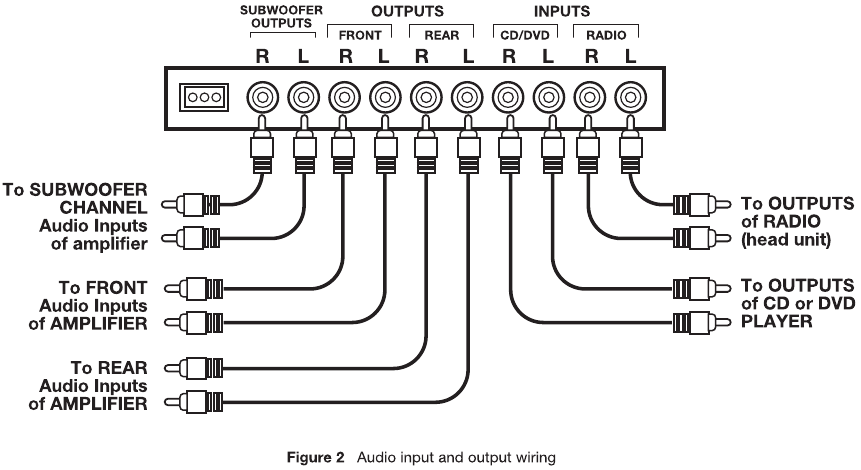

Bekijk de schema's op de volgende twee pagina's en sluit het apparaat aan zoals weergegeven.

Stroomaansluitingen

Houd er rekening mee dat deze equalizer een interne AAN/UIT-schakelaar bevat, die wordt geactiveerd wanneer de head-unit wordt ingeschakeld. Om deze reden moet uw head-unit een externe inschakeldraad hebben om deze equalizer te kunnen gebruiken.

Specificaties

S4EQ
4-bands voorversterker-equalizer met subwooferuitgang

Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
