Bosch PS41 - Boorhandleiding

Veiligheidssymbolen

De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.
	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor potentiële gevaren voor persoonlijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.
	GEVAAR duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG duidt op een gevaarlijke situatie die, indien niet vermeden, gering of matig letsel tot gevolg kan hebben.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netaansluiting (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

Veiligheid van het werkgebied

Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die stof of dampen kunnen ontsteken.
Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

Elektrische veiligheid

De stekkers van het elektrische gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
Wanneer u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
Verwijder een verstelsleutel of -sleutel voordat u het elektrische gereedschap inschakelt. Een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
Laat de vertrouwdheid die u hebt opgedaan door frequent gebruik van gereedschap niet leiden tot zelfgenoegzaamheid en het negeren van de veiligheidsprincipes van het gereedschap. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
Koppel de stekker los van de stroombron en/of verwijder de batterij, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
Onderhoud elektrische gereedschappen en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrische gereedschappen.
Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker te bedienen.
Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken zorgen niet voor een veilige bediening en controle van het gereedschap in onverwachte situaties.

Gebruik en onderhoud van batterijgereedschap

Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type batterijpakket, kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.

Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel- en brandgevaar.

Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.

Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden geworpen, vermijd contact. Als contact per ongeluk optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt geworpen, kan irritatie of brandwonden veroorzaken.

Gebruik geen batterijpakket of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur hoger dan 130 °C kan een explosie veroorzaken.

Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.

Onderhoud

Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.

Onderhoud nooit beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidsregels voor het product

Houd het elektrische gereedschap vast aan geïsoleerde grijpoppervlakken, wanneer u een handeling uitvoert waarbij de bevestiger in contact kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met een "onder spanning staande" draad kunnen blootliggende metalen onderdelen van het elektrische gereedschap "onder spanning zetten" en de bediener een elektrische schok geven.
Zet het gereedschap goed vast voor gebruik. Dit gereedschap produceert een hoog uitgangskoppel en zonder het gereedschap tijdens het gebruik goed vast te zetten, kan er controleverlies optreden, wat kan leiden tot persoonlijk letsel.
Draag oorbeschermers bij langdurig gebruik van het gereedschap. Langdurige blootstelling aan geluid met hoge intensiteit kan gehoorverlies veroorzaken.
Gebruik extra handgrepen als deze bij het gereedschap worden geleverd. Controleverlies kan persoonlijk letsel veroorzaken.
Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werk met de hand of tegen uw lichaam laat het onstabiel en kan leiden tot controleverlies.
Boor, bevestig of breek niet in bestaande muren of andere blinde gebieden waar elektrische bedrading aanwezig kan zijn. Als deze situatie onvermijdelijk is, koppel dan alle zekeringen of stroomonderbrekers los die deze werkplek voeden.
Draag altijd een veiligheidsbril of oogbescherming bij het gebruik van dit gereedschap.
Gebruik dikke, gewatteerde handschoenen en beperk de blootstellingstijd door regelmatig rustpauzes te nemen. Trillingen veroorzaakt door de hamerboorwerking kunnen schadelijk zijn voor uw handen en armen.
Zet het te bevestigen materiaal vast. Houd het nooit in uw hand of over uw benen. Onstabiele ondersteuning kan leiden tot controleverlies en letsel.
Vermijd onbedoeld starten. Zorg ervoor dat de vooruit/achteruit-schakelaar in de uit-stand staat voordat u het batterijpakket plaatst. Het dragen van apparaten met uw vinger op de schakelaar of het plaatsen van het batterijpakket in een apparaat met de schakelaar aan, nodigt uit tot ongelukken.
Verwijder het batterijpakket voordat u accessoires verwisselt. Er kan onbedoeld starten optreden omdat batterijapparaten met een geplaatste batterij in de werkende staat verkeren.
Wees voorbereid op een reactiekoppel bij het "vastzetten" of verwijderen van een bevestiger. De schroevendraaierbehuizing kan de neiging hebben om in de tegenovergestelde richting van de bitrotatie te draaien bij het "vastzetten" of verwijderen van een bevestiger, afhankelijk van de koppelinstelling van het gereedschap.
Gebruik geen botte of beschadigde bits en accessoires. Plaats bij het installeren van een accessoire de schacht van de bit goed in de boorkop. Zorg ervoor dat de boorkop correct op de bit is vergrendeld.
Laat het gereedschap niet draaien terwijl u het aan uw zij draagt. Een draaiende bit kan verstrikt raken in kleding en letsel kan het gevolg zijn.
Plaats het gereedschap pas op de bevestiger als de schroevendraaier is uitgeschakeld. Draaiende schroevendraaiers kunnen van de bevestiger afglijden.
Gebruik dit gereedschap niet als boor. Gereedschappen die zijn uitgerust met uitschakelkoppelingen zijn niet ontworpen voor boortoepassingen. De koppeling kan automatisch en zonder waarschuwing uitschakelen.
Wees voorzichtig bij het indraaien van lange schroeven - er bestaat een risico op afglijden van de bevestigerkop, afhankelijk van het type dop of bit dat wordt gebruikt. Test eerst het indraaien van een bevestiger en let op tijdens het schroeven om ervoor te zorgen dat u uzelf niet bezeert als de gereedschapsbit of -dop van de bevestiger afglijdt.

Aanvullende veiligheidswaarschuwingen

GFCI- en persoonlijke beschermingsmiddelen, zoals rubberen elektricienshandschoenen en schoeisel, verbeteren uw persoonlijke veiligheid verder.

Gebruik geen gereedschap dat alleen geschikt is voor wisselstroom met een gelijkstroomvoeding. Hoewel het gereedschap lijkt te werken, zullen de elektrische componenten van het gereedschap dat geschikt is voor wisselstroom waarschijnlijk defect raken en een gevaar vormen voor de bediener.
Houd de handgrepen droog, schoon en vrij van olie en vet. Gladde handen kunnen het elektrische gereedschap niet veilig bedienen.
Ontwikkel een periodiek onderhoudsschema voor uw gereedschap. Wees bij het schoonmaken van een gereedschap voorzichtig om geen enkel deel van het gereedschap te demonteren, aangezien interne draden verkeerd kunnen worden geplaatst of bekneld kunnen raken of veiligheidskappen terugkeerveren verkeerd kunnen worden gemonteerd. Bepaalde reinigingsmiddelen zoals benzine, tetrachloorkoolstof, ammoniak enz. kunnen plastic onderdelen beschadigen.
Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de accu plaatst. Het plaatsen van de accu in elektrisch gereedschap dat de schakelaar aan heeft, nodigt uit tot ongelukken.

Sommige stof die ontstaat door machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën die kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• Arseen en chroom uit chemisch behandeld hout.

Uw risico van deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopische deeltjes uit te filteren.

Symbolen

Sommige van de volgende symbolen kunnen op uw gereedschap worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen stelt u in staat om het gereedschap beter en veiliger te bedienen.

Symbool	Aanduiding / Uitleg
V	Volt (spanning)
Ah	Ampère-uur (meting van de batterijcapaciteit)
A	Ampère (stroom)
Hz	Hertz (frequentie, cycli per seconde)
W	Watt (vermogen)
kg	Kilogram (gewicht)
min	Minuten (tijd)
s	Seconden (tijd)
⌀	Diameter (grootte van boorbits, slijpschijven, enz.)
n0	Onbelast toerental (rotatiesnelheid zonder belasting)
n	Nominale snelheid (maximaal haalbare snelheid)
.../min	Omwentelingen of reciprocatie per minuut (omwentelingen, slagen, oppervlaktesnelheid, banen, enz. per minuut)
0	Uit-stand (nul snelheid, nul koppel...)
1, 2, 3, ... I, II, III,	Selectorinstellingen (snelheid, koppel of positie-instellingen. Hoger getal betekent hogere snelheid)
	Traploos variabele selector met uit (snelheid neemt toe vanaf de 0-stand)
	Pijl (actie in de richting van de pijl)
	Wisselstroom (type of kenmerk van stroom)
	Gelijkstroom (type of kenmerk van stroom)
	Wissel- of gelijkstroom (type of kenmerk van stroom)
	Klasse II-constructie (duidt op dubbel geïsoleerde constructiegereedschappen)
	Aardingsklem (aardingsklem)
	Waarschuwt de gebruiker om een oogbescherming te dragen

Functionele beschrijving en specificaties

Ontkoppel de accu van het gereedschap of zet de schakelaar in de vergrendelde of uit-stand voordat u onderdelen monteert, afstelt of accessoires verwisselt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het gereedschap.

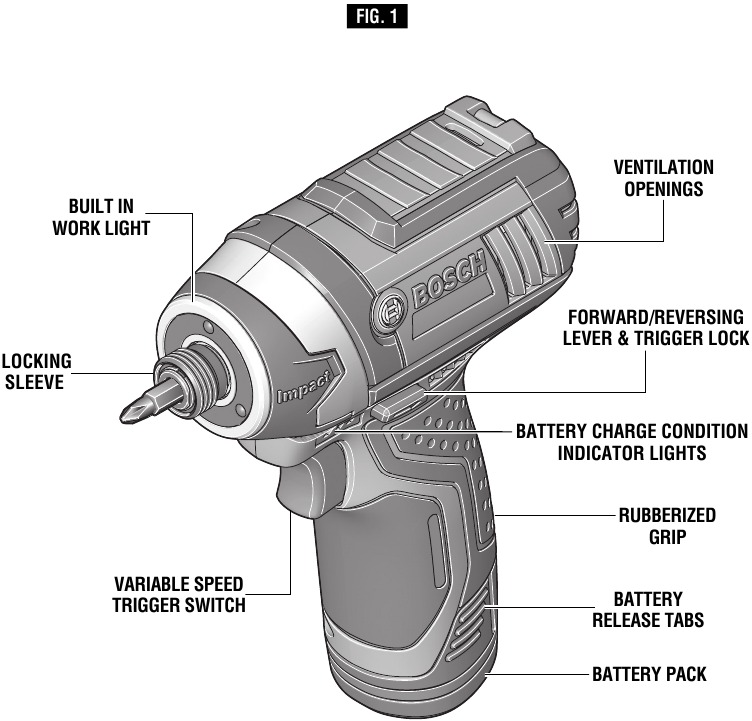

Accu slagschroevendraaier PS41 (AFB. 1)

Modelnummer	PS41
Nominale spanning	10.8V/12V MAX
Onbelast toerental	n0 0-2,600/min
Slagfrequentie	0-3,100/min
Maximale capaciteiten
Boorkopgrootte	1/4" Hex-schacht met vermogensgroef
Schroefmaten	5/16" (8 mm)
Toegestane omgevingstemperatuur
– tijdens het opladen	32...113°F (0...+45°C)
– tijdens gebruik/opslag	–4...122°F (–20...+50°C)

Accu's/Opladers
Raadpleeg de accu-/opladerlijst die bij uw gereedschap is gevoegd.

Gebruiksaanwijzing

BEOOGD GEBRUIK

Dit gereedschap is bedoeld voor het vast- en losmaken van bouten, moeren en diverse schroefdraad bevestigingsmiddelen. Dit gereedschap is niet bedoeld voor gebruik als boormachine.

De Bosch model PS41 accu slagschroevendraaier heeft een spantang die alleen standaard 1/4" zeskantschachtaccessoires met vermogensgroef accepteert. De lage RPM-capaciteit van dit model is geen tekortkoming. Integendeel, een lage snelheid betekent een hoog koppel en een hoog koppel is een absoluut pluspunt voor efficiënt boren en aandrijven. De lage snelheid biedt ook meer controle om te voorkomen dat de schroef losraakt en de werkplek beschadigt.

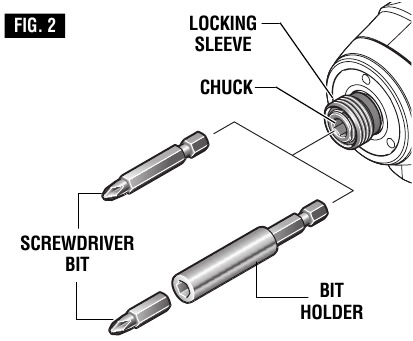

ACCESSOIRES PLAATSEN EN VERWIJDEREN

Om verlies van controle te voorkomen, dient u ervoor te zorgen dat de bit in de boorkop is vergrendeld door aan de bit te trekken nadat deze is geplaatst.

Uw gereedschap is uitgerust met een snelspanboorkop. Om een accessoire te plaatsen, trekt u eenvoudig de vergrendelingshuls naar voren, plaatst u het gewenste accessoire in de boorkop en laat u de vergrendelingshuls los (afb. 2).
Om een accessoire te verwijderen, trekt u de vergrendelingshuls naar voren en verwijdert u deze eenvoudig uit de boorkop.

Gebruik dit gereedschap niet als boormachine. Gereedschappen die zijn uitgerust met uitschakelkoppelingen zijn niet ontworpen voor boortoepassingen. De koppeling kan automatisch en zonder waarschuwing uitschakelen. Proberen het boren te hervatten nadat de uitschakeling is bereikt, kan ertoe leiden dat het gereedschap uit uw hand draait totdat de koppeling opnieuw de uitschakeling bereikt. Probeer geen snelwisselboren in deze boorkop te plaatsen.

VARIABELE SNELHEIDSGEREGELDE TREKKERSCHAKELAAR

Uw gereedschap is uitgerust met een triggerschakelaar met variabele snelheid. Het gereedschap kan "AAN" of "UIT" worden gezet door de trekker in te knijpen of los te laten. De snelheid kan worden aangepast van het minimum tot het maximum typeplaatje RPM door de druk die u op de trekker uitoefent. Oefen meer druk uit om de snelheid te verhogen en laat de druk los om de snelheid te verlagen (afb. 1).

REM

Wanneer de triggerschakelaar wordt losgelaten, activeert deze de rem om de boorkop snel te stoppen. Dit is vooral handig bij het herhaaldelijk vast- en losdraaien van schroeven.

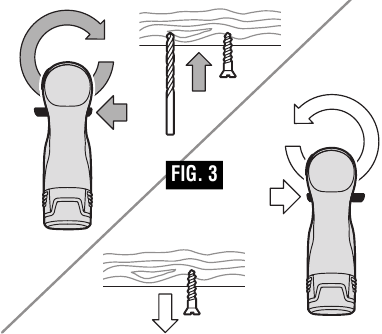

VOORUIT/ACHTERUIT HENDEL & TRIGGERVERGRENDELING

Vergrendel na gebruik van het gereedschap de trekker in de "UIT"-stand om onbedoeld starten en onbedoelde ontlading te helpen voorkomen.

Uw gereedschap is uitgerust met een vooruit/achteruit hendel en triggervergrendeling die zich boven de trekker bevindt (afb. 3). Deze hendel is ontworpen voor het wijzigen van de rotatie van de bit en voor het vergrendelen van de trekker in een "UIT"-stand.

Voor rotatie vooruit (met de boorkop van u af gericht) verplaatst u de hendel helemaal naar links.
Voor rotatie achteruit verplaatst u de hendel helemaal naar rechts. Om de triggervergrendeling te activeren, verplaatst u de hendel naar de middelste uit-stand.

Verander de draairichting niet totdat het gereedschap volledig tot stilstand is gekomen. Verschuiven tijdens de rotatie van de boorkop kan schade aan het gereedschap veroorzaken.

INGEBOUWDE WERKLAMP

Uw gereedschap is ook uitgerust met een lamp die automatisch aangaat wanneer de schakelaar wordt geactiveerd, voor een beter zicht tijdens het boren/aandrijven (afb. 1).

INDICATOREN VOOR DE LAADSTATUS VAN DE ACCU

Uw gereedschap is uitgerust met indicatielampjes voor de laadstatus (afb. 1). De indicatielampjes geven de laadstatus van de accu enkele seconden weer wanneer de aan/uit-trekker half of volledig wordt ingedrukt.

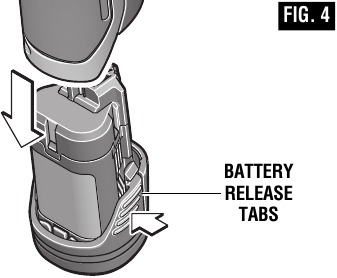

DE ACCU PLAATSEN EN VERWIJDEREN

Maak de accu los van het gereedschap door op beide zijden van de ontgrendelingslipjes van de accu te drukken en omlaag te trekken (afb. 4).
Om de accu te plaatsen, lijnt u de accu uit en schuift u de accu in het gereedschap totdat deze in de juiste positie vastklikt. Forceer niet.

Als de ontgrendelingslipjes van de accu gebarsten of anderszins beschadigd zijn, plaatst u ze niet in het gereedschap. De accu kan tijdens bedrijf uitvallen.

Bedieningstips

AANDRIJVEN MET VARIABELE SNELHEID

De techniek is om langzaam te beginnen en de snelheid te verhogen naarmate de schroef naar beneden loopt. Stel de schroef stevig in door langzaam tot stilstand te komen. Voorafgaand aan het indraaien van schroeven moeten geleidings- en vrijloopgaten worden geboord.
Houd de machine altijd recht op de aan te draaien bout.
De beste methode om de juiste inslag-/aandraaitijd te bepalen, is door middel van een proef. Voor kleine schroeven kan de inslag-/aandraaitijd in minder dan 0,5 sec worden bereikt. Werk daarom met een laag toerental en schakel de machine onmiddellijk uit wanneer de schroef vastzit en het inslaggeluid te horen is.
Voor het schroeven van grotere, langere houtschroeven in hard materiaal is voorboren de beste methode.

AANDRAAIMOMENT

Het aandraaimoment is afhankelijk van de duur van de inslag-/aandraai actie. Het grootste aandraaimoment wordt bereikt na ca. 6 tot 10 seconden inslag-/aandraai actie.

De koppelopbouw is afhankelijk van de volgende factoren:

• Hardheid van de bouten/moeren.
• Type ring (schotelring, veerring, afdichting).
• Hardheid van het te verbinden materiaal.
• Smerende werking op de oppervlakken van de verbinding.

Dit leidt tot de volgende toepassingsgevallen:
Hard case: Het verbinden van metaal op metaal met een schotelring. Het maximale koppel wordt bereikt na een relatief korte inslag-/aandraai actie.
Medium case: Het verbinden van metaal op metaal waarbij veerringringen, schotelveerringen, draadeinden of bouten/moeren met conische zittingen worden gebruikt.
Soft case: Het verbinden van b.v. metaal met hout of isolatiemateriaal.

Voor middelzware of zachte verbindingsgevallen is het maximale aandraaimoment minder dan voor harde gevallen. Daarom is een langere inslag-/aandraai actie noodzakelijk om tot het maximale aandraaimoment te komen.

VASTMAKEN MET SCHROEVEN

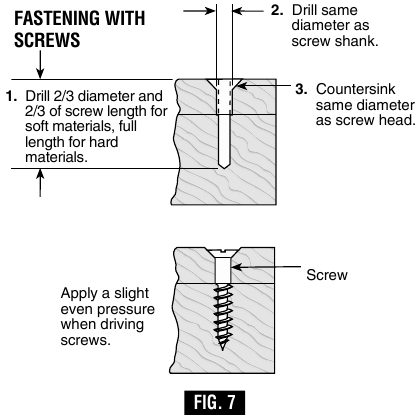

Met deze procedure, weergegeven in (afb. 7), kunt u materialen met uw gereedschap aan elkaar vastmaken zonder te strippen, te splijten of te scheiden.
Klem eerst de stukken aan elkaar en boor het eerste gat 2/3 van de diameter van de schroef. Als het materiaal zacht is, boor dan slechts 2/3 van de juiste lengte. Als het hard is, boor dan de hele lengte.
Ten tweede, maak de stukken los en boor het tweede gat met dezelfde diameter als de schroefschacht in het eerste of bovenste stuk hout.
Ten derde, als er een platte kopschroef wordt gebruikt, verzinkt u het gat zodat de schroef gelijk ligt met het oppervlak. Oefen vervolgens eenvoudig gelijkmatige druk uit bij het indraaien van de schroef. Het schroefschacht vrijloopgat in het eerste stuk zorgt ervoor dat de schroefkop de stukken stevig tegen elkaar trekt.

MOEREN EN BOUTEN AANDRAAIEN

Variabele snelheidsregeling moet met de nodige voorzichtigheid worden gebruikt voor het aandrijven van moeren en bouten met dopset hulpstukken. De techniek is om langzaam te beginnen en de snelheid te verhogen naarmate de moer of bout naar beneden loopt. Stel de moer of bout stevig in door de boor tot stilstand te brengen. Als deze procedure niet wordt gevolgd, zal het gereedschap de neiging hebben om te draaien of te verdraaien in uw handen wanneer de moer of bout vastzit.

Onderhoud

Om ongelukken te voorkomen, moet u altijd het gereedschap en/of de oplader loskoppelen van de stroomvoorziening voordat u onderhoud pleegt of reinigt.

Service

GEEN DOOR DE GEBRUIKER ONDERHOUDBARE ONDERDELEN BINNENIN.
Preventief onderhoud dat wordt uitgevoerd door onbevoegd personeel kan leiden tot het verkeerd plaatsen van interne draden en componenten, wat ernstig gevaar kan veroorzaken. We raden aan om alle onderhoud aan gereedschap te laten uitvoeren door een Bosch Factory Service Center of een erkend Bosch-servicepunt.
SERVICEMONTEURS: Koppel het gereedschap en/of de oplader los van de stroombron voordat u onderhoud pleegt.

ACCU'S
Wees alert op accupacks die het einde van hun levensduur naderen. Als u een verminderde prestatie van het gereedschap of een aanzienlijk kortere gebruiksduur tussen oplaadbeurten opmerkt, is het tijd om het accupack te vervangen. Als u dit niet doet, kan dit ertoe leiden dat het gereedschap niet goed werkt of de oplader beschadigt.

GEREEDSCHAPSSMERING
Uw Bosch-gereedschap is goed gesmeerd en klaar voor gebruik.

D.C.-MOTOREN
De motor in uw gereedschap is ontworpen voor vele uren betrouwbare service. Om de optimale efficiëntie van de motor te behouden, raden we aan deze elke zes maanden te laten controleren. Er mag alleen een originele Bosch-vervangingsmotor worden gebruikt die speciaal voor uw gereedschap is ontworpen.

LAGERS
Lagers die lawaaierig worden (door zware belasting of het snijden van zeer schurend materiaal) moeten onmiddellijk worden vervangen om oververhitting en motorstoring te voorkomen.

Reinigen

Bepaalde reinigingsmiddelen en oplosmiddelen beschadigen plastic onderdelen. Enkele hiervan zijn: benzine, tetrachloorkoolstof, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke schoonmaakmiddelen die ammoniak bevatten.
Ventilatieopeningen en schakelhendels moeten schoon worden gehouden en vrij van vreemde stoffen. Probeer niet te reinigen door puntige voorwerpen door de opening te steken.

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
