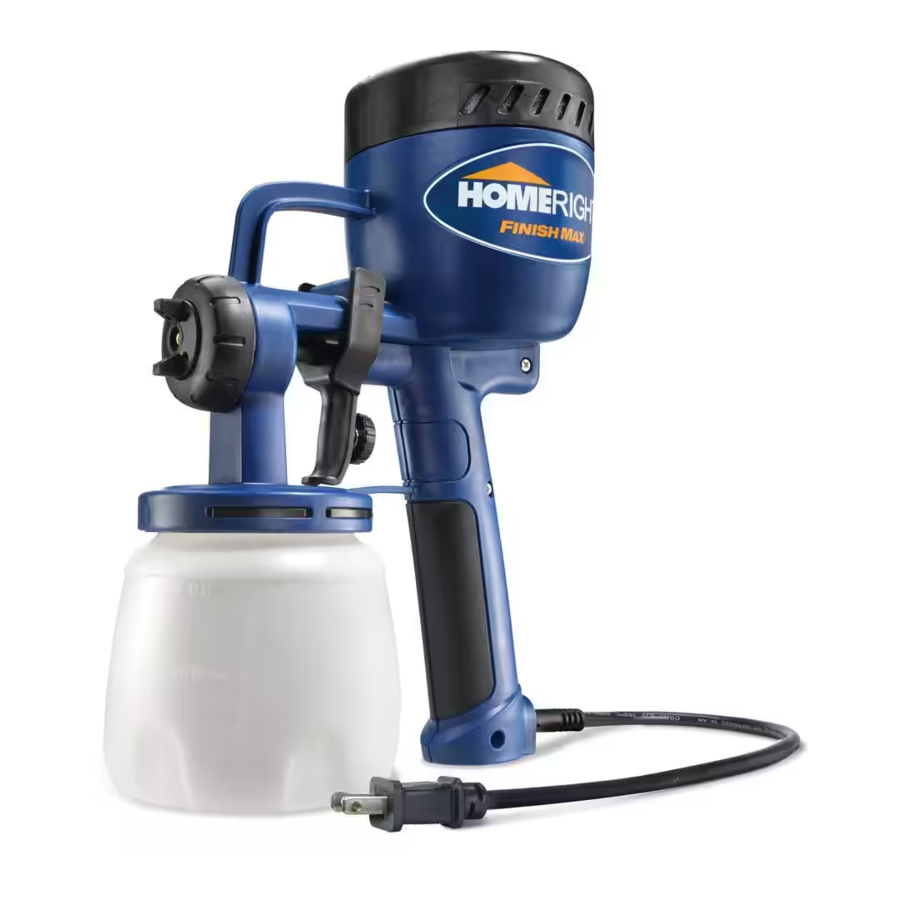

Spuitinstructies

1. Lees alle waarschuwingen en veiligheidsinstructies in de handleiding voor gebruik.

2. Verdun het materiaal indien nodig. Verwijder de container en vul deze met materiaal. Gebruik een filter om het materiaal te zeven als het oud is.

3. Plaats de aanzuigbuis in de cilinderbehuizing. Raadpleeg "EERST OEFENEN", Figuur B om de oriëntatie van de aanzuigbuis te bepalen.

4. Bevestig de container aan de spuit.

5. Steek de stekker van de spuit in het stopcontact.

6. Pas het spuitpatroon aan op horizontaal, verticaal of kegel.

7. Stel de flow in op maximaal door de volumeregelaar volledig met de klok mee te draaien.

8. Spuit het oppervlak en houd de spuit waterpas. Gebruik een vegende en overlappende beweging.


Reinigingsinstructies

1. Haal de stekker van de spuit uit het stopcontact, verwijder de container en leeg de inhoud.

2. Vul de spuit met reinigingsoplossing, steek de stekker van de spuit in het stopcontact en bedien de trekker totdat de oplossing uit het mondstuk komt. Niet onderdompelen in vloeistof.

3. Verwijder onderdelen. Reinig en droog grondig volgens stap twee van de reinigingsinstructies.


HOE TE GEBRUIKEN

EERST OEFENEN

Oefen eerst met het spuiten van water op krantenpapier of karton. Zo krijg je een gevoel voor de spuit en raak je vertrouwd met de functies. Volg de instructies voor het aanpassen van het juiste spuitpatroon.

1. Zorg ervoor dat de spuittip stevig vastgeschroefd is. Maak uzelf vertrouwd met de spuitdop: draai aan de vleugels om een horizontaal, verticaal of kegelvormig spuitpatroon in te stellen. (Zie Afbeelding A.)

2. Verwijder de container van het spuitpistool door deze tegen de klok in te draaien.
3. Plaats de aanzuigbuis stevig. (Zie Afbeelding B.)

   Plaats de aanzuigbuis met de hoek naar voren gericht als u voornamelijk naar beneden spuit, en plaats deze naar achteren gericht als u voornamelijk naar boven spuit. Deze buisplaatsing kan op elk moment tijdens uw project worden aangepast/gewijzigd.
4. Vul de container met water en maak deze weer vast.
5. Steek de stekker van de spuit in het stopcontact.
6. Haal de trekker over en wacht een paar seconden totdat de unit water begint te spuiten.
7. Draai de volumeknop volledig met de klok mee om een maximale doorstroming te krijgen. Draai hem vervolgens tegen de klok in en let op hoe het spuitpatroon in breedte en intensiteit verandert. Pas deze knop aan totdat u een goed spuitpatroon krijgt. (Zie Afbeelding C.)

   OPMERKING: De beste afstand voor het spuiten is 10 tot 25 cm (zie Afbeelding D) vanaf het oppervlak dat u spuit. Te ver weg kan leiden tot nevel (en verspilde vloeistof), en te dichtbij kan leiden tot ophoping van vloeistof (druipers).

8. Houd een stijve pols. Buig uw pols niet aan het begin of einde van de slag. (Zie Afbeelding E.)

   Stop de beweging van de unit niet tijdens het spuiten. Het pad van de spuit moet voorbij het te spuiten gebied gaan, en de schakelaar moet worden in- en uitgeschakeld wanneer de spuit het spuitgebied in en uit gaat. (Zie Afbeelding F.)


OPMERKING: Het stoppen van de beweging van de spuit of het zwenken in een nieuw slagpatroon terwijl er wordt gespoten, zal resulteren in een zware spuitopbouw aan de randen van de slag.

VOORBEREIDING VAN HET OPPERVLAK

Reinig alle objecten en oppervlakken die moeten worden gespoten grondig voordat u er materiaal op spuit.
U kunt gebieden die niet bedoeld zijn om te worden gespoten, afplakken of bedekken.

KLEINE PROJECTEN

Deze spuit gebruikt luchtstroom om vloeistof naar het werkstuk te transporteren. Voor kleine projecten wordt aanbevolen dat de gebruiker de spuit eerst test zonder vloeistof aan de beker toe te voegen. De luchtstroom kan ervoor zorgen dat kleine stukjes tijdens de werking bewegen of vallen. Wees voorzichtig en oordeel goed voordat u vloeistof spuit.

MATERIALEN VERDUNNEN

Om ervoor te zorgen dat uw spuit goed werkt, is het belangrijk ervoor te zorgen dat de beits of verf dun genoeg is om te worden gespoten. Het verdunnen moet worden uitgevoerd volgens de richtlijnen van de fabrikant van de beits of verf. Omdat materialen van merk tot merk verschillen, kan deze gids slechts algemene informatie bieden. De definitieve gids voor correct verdunde beits of verf is het bereiken van het juiste spuitpatroon zoals weergegeven in Afbeelding A.

Volg altijd de dekkingsgraad die door de fabrikant wordt aanbevolen, ongeacht de vereiste verdunning. Omdat er een verschil is in viscositeit tussen verf- en beitsmerken, kan het nodig zijn om 5 tot 15 procent te verdunnen om een optimaal spuitpatroon te bereiken.

Gebruik de viscositeitsbeker (meegeleverd) en de onderstaande tabel om te bepalen of u het materiaal dat u gebruikt, moet verdunnen:

1. Dompel de viscositeitsbeker volledig in de vloeistof die u wilt spuiten.
2. Til de viscositeitsbeker uit de vloeistof en, terwijl u de beker boven de verf- of beitsbus houdt, meet u hoe lang het duurt voordat de vloeistof uit de beker loopt.

   Dit staat bekend als de uitlooptijd van de vloeistof. Als het langer duurt dan de tijd die in de tabel wordt weergegeven voordat de vloeistof de viscositeitsbeker verlaat, verdun de vloeistof dan totdat de uitlooptijd binnen de tijdsperiode valt die wordt weergegeven voor de vloeistof die u gebruikt.
3. Wanneer u dit proces hebt voltooid, reinigt u de viscositeitsbeker met warm zeepwater als u een product op waterbasis gebruikt of volgens de instructies van de fabrikant als u een product op oliebasis gebruikt.

OPMERKINGEN:

• Zorg ervoor dat de aanzuigbuis stevig in de inlaatpoort is gestoken.
• Verdun het materiaal volgens de hierboven beschreven procedure.
• Controleer vóór elk gebruik het messing vloeistofsproeimondstuk en de messing vloeistofnaald op opgedroogde verf. Houd de messing vloeistofnaald schoon.
• Reinig de spuit altijd grondig na elk gebruik. (Zie REINIGING EN ONDERHOUD)
• Draai de bedieningsknop tegen de klok in voor minder doorstroming — zie stap 7 van "EERST OEFENEN" voor meer details.
• Zeef oude verf of beits voor gebruik.
• Roer de verf of beits langzaam. Schud de beits of verf niet om luchtbellen te voorkomen.

UITLOOPTABEL EN VERDUNNINGSTABEL

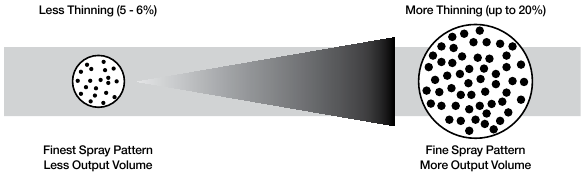

VERDUNNINGSGIDS

HET SPUITPATROON AANPASSEN

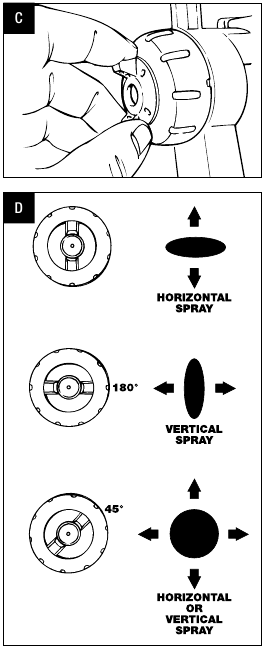

Door aan de vleugels van de tip te draaien, spuit de Finish Max Fine Finish Sprayer in een van de drie patronen: horizontaal, verticaal of kegelvormig. (Zie Afbeelding D.) Haal de trekker NIET over terwijl u aan de tip draait, en zorg ervoor dat u niet naar uzelf toe spuit, omdat dit letsel kan veroorzaken. (Zie Afbeelding C & D)

SPUITINSTRUCTIES

Draai het elektriciteitssnoer niet. Zorg ervoor dat er geen zware voorwerpen op worden geplaatst. Houd het elektriciteitssnoer uit de buurt van hitte en scherpe voorwerpen. Om struikelgevaar te voorkomen, zorg ervoor dat het snoer zich niet in een druk bezocht gebied bevindt. Gebruik het snoer niet als het beschadigd is.

Gebruik de juiste adembescherming, oogbescherming, handschoenen en kleding.

1. Zorg ervoor dat de container leeg en droog is.
2. Giet verf of beits in de container.
3. Zorg ervoor dat de aanzuigbuis stevig in de inlaatpoort is gestoken en dat de hoek van de buis is zoals u wilt. (Afbeelding E.)

4. Bevestig de container aan de spuit door de container tegen de klok in te draaien.
5. Raadpleeg "Eerst oefenen" en doe dit proces opnieuw, deze keer om de stroomsnelheid niet aan te passen aan het water dat u hebt gebruikt om te oefenen, maar aan het materiaal dat zich nu in de container bevindt. Als u, na het aanbrengen van aanpassingen, nog steeds niet tevreden bent met het spuitpatroon, raadpleeg dan PROBLEEMOPLOSSING.
6. Houd de spuit 10 tot 25 cm van het te schilderen oppervlak. Hoewel de schuine aanzuigbuis u in staat stelt om in een opwaartse of neerwaartse richting te spuiten, probeer de spuit zo min mogelijk te kantelen. Kantel niet meer dan 45 graden.
7. Laat elke slag ongeveer 1/3 van het spuitpatroon overlappen.

OPMERKING: Als u 30 minuten of langer stopt met spuiten: Test voordat u verdergaat het spuitpatroon opnieuw door op krantenpapier of karton te spuiten. Als u het spuitpatroon niet goed kunt aanpassen, is het mogelijk dat de beits of verf begint te drogen. Als dit gebeurt, reinigt u de spuit. Zie REINIGINGSINSTRUCTIES.

OPMERKING: Als het spuitpatroon nog steeds niet correct is, moet u mogelijk de spuittip en de aanzuigbuis grondig reinigen. Om ervoor te zorgen dat de unit goed blijft spuiten, moet u deze reinigen nadat u elke vijf tot negen gallon verf of beits hebt gebruikt. Monteer na het reinigen de onderdelen weer in elkaar. Controleer het sproeimondstuk van tijd tot tijd tijdens het spuiten op opgedroogde verf of beits. Als er opgedroogde verf of beits aanwezig is, veegt u het sproeimondstuk af met een natte doek.

LUCHTBLAZEND SPROEIMONDSTUK

Het luchtblazende sproeimondstuk is een apparaat voor het afstoffen met een briesje, geschikt voor het afstoffen van computerkoelplaten, toetsenborden, airconditionerfilterroosters en allerlei soorten precisie-instrumenten. (Zie Afbeelding F.)

Het is echter NIET geschikt voor het spuiten van vloeistoffen.

OPRUIMEN & ONDERHOUD

OPMERKING: Overweeg de Rapid Clean Kit (C900042.M) aan te schaffen voor eenvoudiger en sneller schoonmaken

STAP ÉÉN: INSTRUCTIES VOOR HET OPRUIMEN

OPMERKING: Goed schoonmaken is essentieel om uw verfspuit in optimale staat te houden. Opgedroogde bijproducten werken als lijm en zorgen ervoor dat bewegende delen vast komen te zitten. Als u uw verfspuit niet goed schoonmaakt, raakt het apparaat beschadigd. De tijd nemen om uw verfspuit direct na gebruik schoon te maken, zorgt ervoor dat uw verfspuit langer meegaat en correct werkt. Als u klaar bent met het project of de verfspuit die dag niet meer gaat gebruiken, moet u deze instructies volgen voor een goede reiniging. Bewaar de verfspuit nooit langer dan 30 minuten zonder deze schoon te maken.

1. Haal de stekker van de verfspuit uit het stopcontact en haal de trekker van het spuitpistool over, zodat het materiaal in het apparaat terug in de container stroomt.
2. Leeg al het resterende materiaal (beits of verf) uit de container.
3. Vul de container ongeveer 1/2 vol met de juiste reinigingsoplossing. Gebruik voor latex warm zeepwater; gebruik voor oliebasis een reinigingsoplossing die wordt aanbevolen door de fabrikant van het materiaal.
4. Steek de stekker van de verfspuit in het stopcontact.
5. Druk op de schakelaar van de verfspuit totdat de reinigingsoplossing enkele seconden door de spuitmond stroomt. (Zie Afbeelding A.)

6. Verwijder de container en gooi de reinigingsoplossing op de juiste manier weg.
7. Haal de stekker van de verfspuit uit het stopcontact.

STAP TWEE: INSTRUCTIES VOOR HET OPRUIMEN VAN DE SPUITTIP

Gebruik de borstel (meegeleverd) om de volgende stappen uit te voeren.

1. Haal de stekker van de verfspuit uit het stopcontact en haal de trekker van het spuitpistool over, zodat het materiaal in het apparaat terug in de container stroomt.
2. Schroef de container los en gooi alle resterende reinigingsoplossing weg.
3. Verwijder de aanzuigbuis van de verfspuit en maak deze schoon met warm zeepwater.* (Zie Afbeelding B.)

4. Schroef de luchtring los, verwijder de gevleugelde spuitkap en de binnenste afstandhouder. Maak alle drie schoon met warm zeepwater.* (Zie Afbeelding C.)

5. Reinig de afdichtring tussen de container en de behuizing met warm zeepwater*.
6. Reinig de behuizing van de messing vloeistofsproeier en het apparaat met warm zeepwater.
   * Verwijder de messing vloeistofsproeier door deze los te schroeven en reinig rond de messing naald met de meegeleverde borstel.(Zie Afbeelding D.)

7. Verwijder de schuimspatbeschermer. Reinig de gaten aan elke kant van de aanzuigbuis met de punt van de meegeleverde borstel. (Zie Afbeelding E.)

8. Laat de onderdelen goed drogen en zet het apparaat weer in elkaar.
9. Bewaar het apparaat.
   * Als u vloeistoffen op oliebasis hebt gebruikt, reinig deze onderdelen dan met wat de vloeistoffabrikant aanbeveelt (waarschijnlijk terpentine).

ONDERHOUD

Luchtfilters moeten periodiek worden gecontroleerd. Als het erg vuil is, volg dan deze stappen om het te verwijderen en te vervangen: (Afbeelding F.)

1. Houd de verfspuit te allen tijde rechtop, verwijder twee schroeven van het motordeksel en verwijder het deksel.
2. Vervang de filters (P/N C800982) en installeer het deksel opnieuw.

ONDERHOUD AAN EEN DUBBEL GEÏSOLEERD PRODUCT

In een dubbel geïsoleerd product worden twee isolatiesystemen gebruikt in plaats van aarding. Een dubbel geïsoleerd product is niet voorzien van een aardingsvoorziening, noch mag er een aardingsvoorziening aan het product worden toegevoegd. Onderhoud aan een dubbel geïsoleerd product vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel. Vervangende onderdelen voor een dubbel geïsoleerd product moeten identiek zijn aan de onderdelen in het product.
