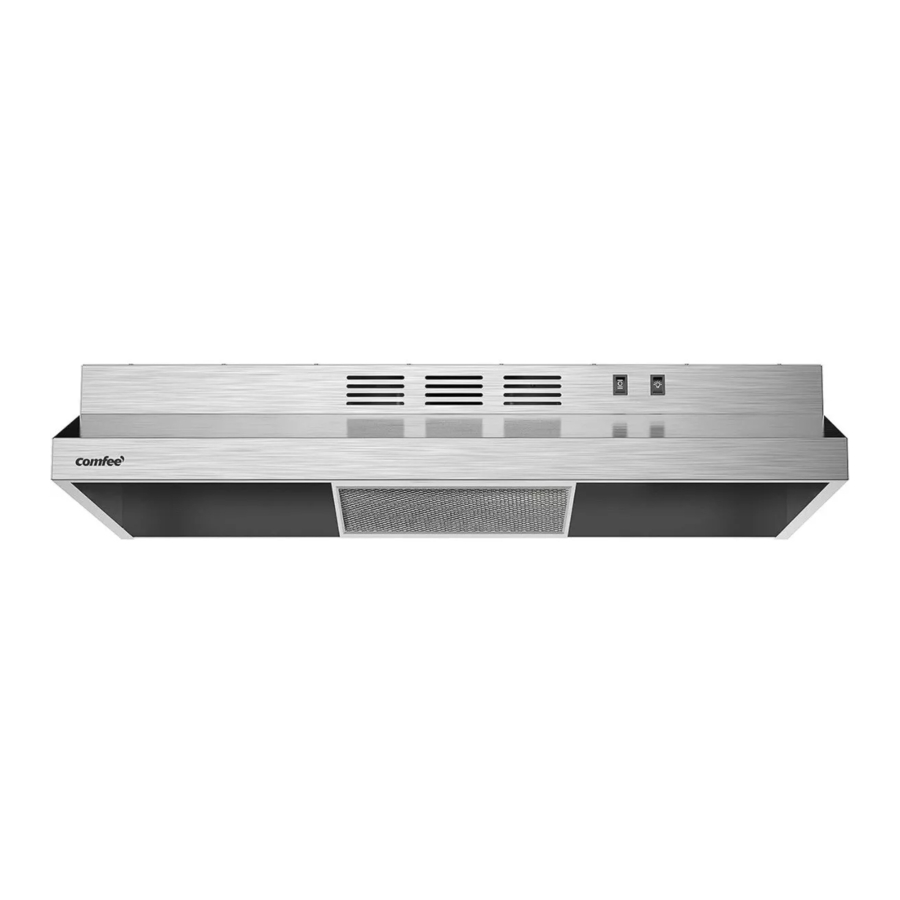

Comfee CVU30W2AST - Handleiding afzuigkap

Het product installeren

Verwijder, indien aanwezig, alle beschermende polyfilm van de kap en/of onderdelen. Dit product kan op twee verschillende manieren worden geïnstalleerd (Wandmontage en Bovenmontage). Onderstaande afbeelding toont de 1:1 gatentekening van verschillende installatiemethoden.

Wandmontage

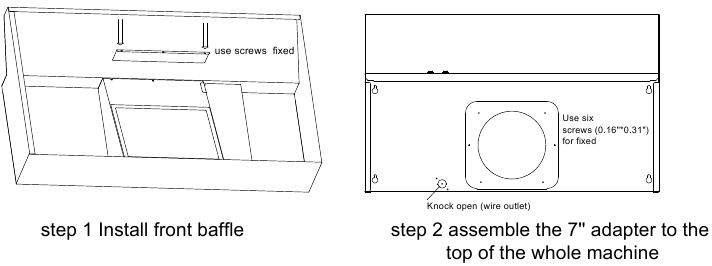

1. Bij gebruik van de buitenste rij, vereist stap 1 de installatie van de voorste stop, stap 2 monteer de 7'' adapter aan de bovenkant van de hele machine

   1. Schakel de stroom uit.

      1. Witte draden
      2. Zwarte draden
      3. Groene aardedraad
      4. UL-vermelde draadconnector
      5. Huisaansluitkabel
      6. UL-vermelde of CSA-goedgekeurde 0.5" trekontlasting
   2. Gebruik UL-vermelde draadconnectoren en verbind witte draden (A) met elkaar.
   3. Gebruik UL-vermelde draadconnectoren en verbind zwarte draden (B) met elkaar.
2. Boor volgens de 1:1 gatentekening van Way1 vier Ø0.39" gaten in de muur, installeer de muurplug (deze stap kan worden genegeerd als de muur van hout is en in plaats daarvan schroeven worden gebruikt om direct te installeren, het is niet nodig om te boren.), steek de bovenste

3. Plaats de afzuigkap op de bovenste twee schroeven en draai de zelftappende schroeven vast;

4. Vergrendel de onderste twee gaten met 0.2" * 0.75" schroeven.


Bovenmontage

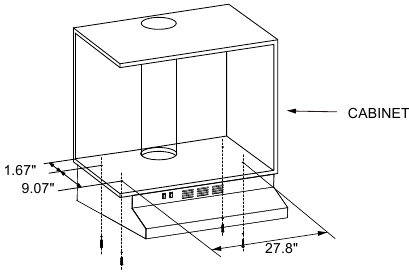

1. Markeer volgens de 1:1 gatentekening van bovenmontage de volgende positie met een potlood onder de kast en gebruik het boorgereedschap om achtereenvolgens het luchtpijpgat en het netsnoergat te openen.

2. Methoden voor ventilatie, "verticale ventilatie". Let op de ventilatiemethode tijdens de installatie.
   Verticale ventilatie: zie Afb. A, gebruik een gereedschap om de ronde afdekking te verwijderen voordat u deze gebruikt, en de lucht kan van bovenaf worden afgevoerd;


3. Installeer de luchtuitlaatconstructie op de ronde luchtuitlaat aan de achterkant van de kookkap;

4. Lijn de luchtventilatiepoort van de kookkap uit met het kastventilatiegat aan de onderkant, steek het netsnoer door het stroomgat en gebruik vervolgens vier 0.2*0.75'' schroeven om deze vast te zetten in de overeenkomstige positie van het potlood dat in de kast is gemarkeerd om de kookkap te bevestigen.


OPMERKING:

• De uitschuifbare pijp is een optioneel accessoire, niet meegeleverd.
• Sluit de leiding aan op de kap en gebruik metalen folie tape om de verbindingen veilig en luchtdicht te maken.
• Zorg ervoor dat de demperconstructie (of ronde leidingplaat) de leiding ingaat en dat de demper vrij opent en sluit.
