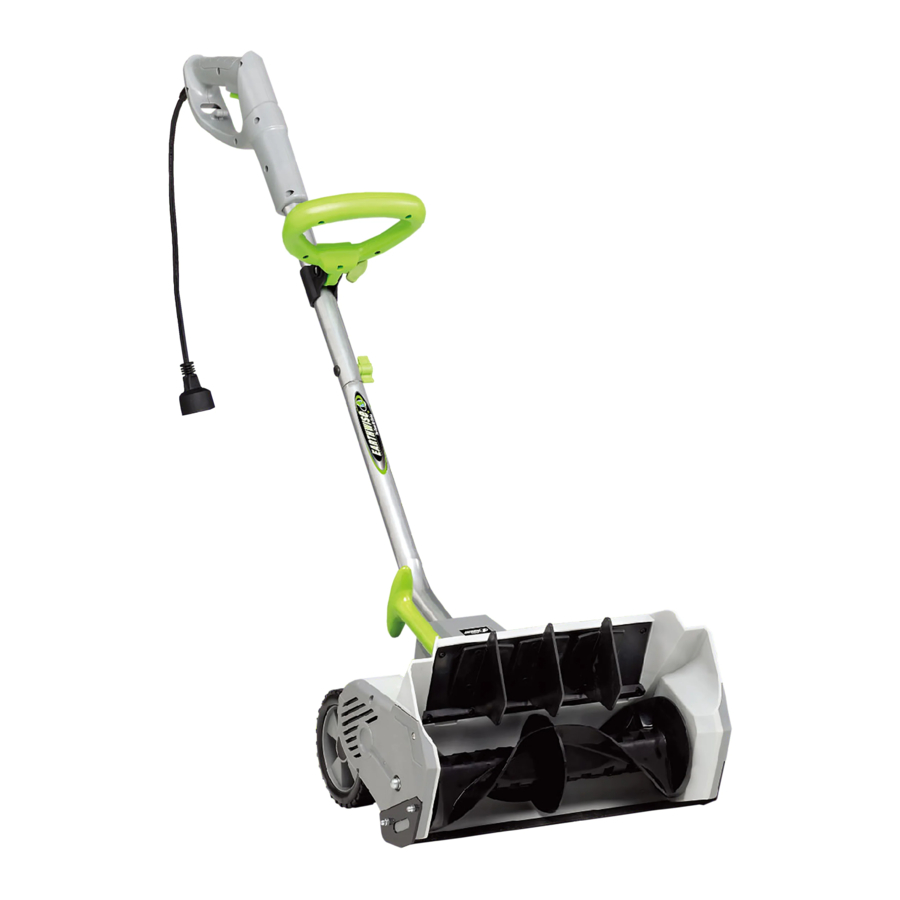

EarthWise SN70016 - 16-IN sneeuwruimer handleiding

SYMBOLEN

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen zorgt ervoor dat u het product beter en veiliger kunt bedienen.

	Voorzorgsmaatregelen die betrekking hebben op uw veiligheid.
	Lees de handleiding en volg de waarschuwingen en veiligheidsinstructies op!
	Trek de stekker onmiddellijk uit het stopcontact als de kabel beschadigd of doorgesneden is.
	UITZETTEN! de machine, wacht tot deze volledig tot stilstand is gekomen en verwijder de stekker uit het stopcontact voordat u onderhouds-, reinigings- of reparatiewerkzaamheden uitvoert!
	Draag altijd oog- en gehoorbescherming.
	Draag veilige, stevige schoenen met antislipzolen!
	Er kunnen voorwerpen met hoge snelheid worden uitgeworpen wanneer de motor draait. Loop niet voor de draaiende machine.
	Houd omstanders op een veilige afstand.
	Houd het elektriciteitssnoer vrij van de vijzel. De vijzel kan het snoer beschadigen en contact met stroomvoerende delen veroorzaken.
	Draaiende messen. Houd handen en voeten op een veilige afstand.
	Plaats uw hand niet onder de vijzel.
	Plaats uw hand niet voor de afbuigklep van de uitwerpkoker.
	Plaats uw voeten niet onder de vijzel.
	Risico op elektrische schokken.
	Niet gebruiken in de regen of tijdens onweer.

PRODUCTSPECIFICATIES

Model: SN70016

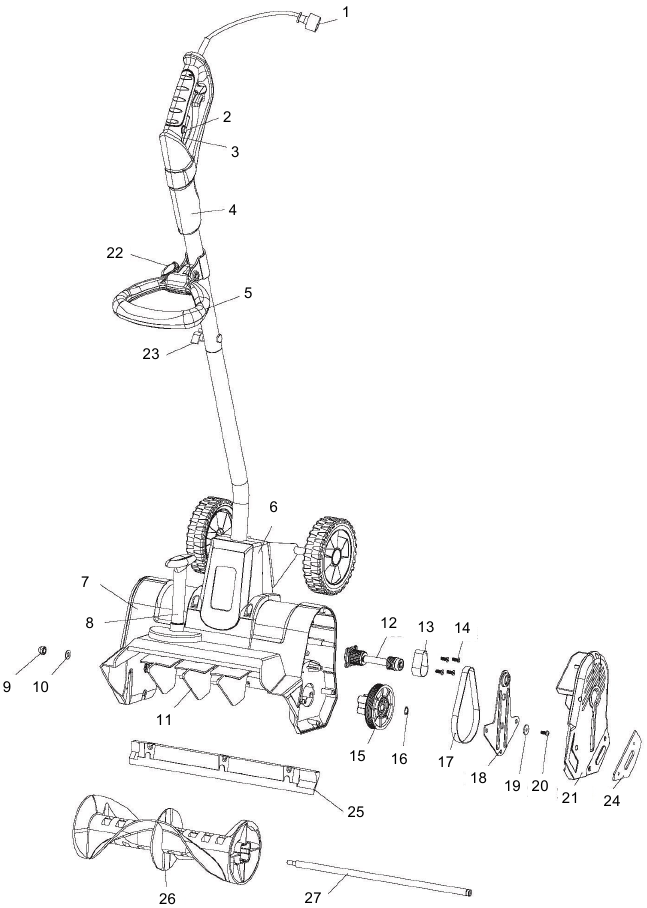

ONDERDELENLIJST

UITPAKKEN Haal het product voorzichtig uit de doos. Controleer of alle items die in de paklijst staan vermeld, zijn meegeleverd.
Inspecteer alle items zorgvuldig om er zeker van te zijn dat er tijdens het transport geen breuk of schade is opgetreden.
Gooi het verpakkingsmateriaal niet weg voordat u de sneeuwruimer zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
Als er onderdelen beschadigd zijn of ontbreken, bel dan onze klantenservice op 1-800-633-1501 voor hulp.

AANTAL	BESCHRIJVING
1	Sneeuwruimer
1	Onderste en bovenste handgreep
1	M6x45 Slotbout en vleugelmoer
4	ST4.2x30 Zelfborende schroef met Philips-kop
1	Afstelknop
5	ST3.9x55 Zelfborende schroef met Philips-kop
1	Afdekkap afstelknop
1	Wielbeugel
2	Wiel
2	Naafdop
1	Hulphandgreep
1	M6x50 Zeskantbout en vleugelmoer
1	Gebruiksaanwijzing

MONTAGE

Dit product moet voor gebruik correct worden gemonteerd.

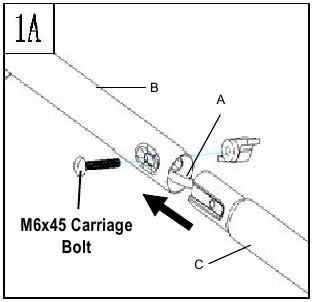

Handgreep

Schuif het onderste gedeelte (C) in het bovenste gedeelte (B). Lijn de gaten op elke buis uit en zorg ervoor dat de kabel (A) vrij is van de montagegaten. Zet de twee delen aan elkaar vast met de M6x45 slotbout en vleugelmoer.

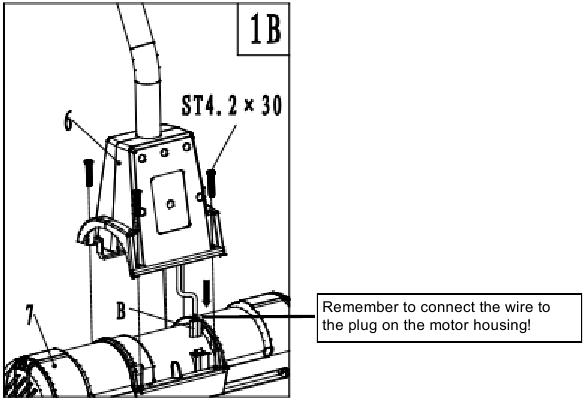

Motorbehuizing

Verbind de aansluiting (B) met de stekker op de motorbehuizing (7). Zet de bovenklep vast aan de motorbehuizing met de meegeleverde schroeven.

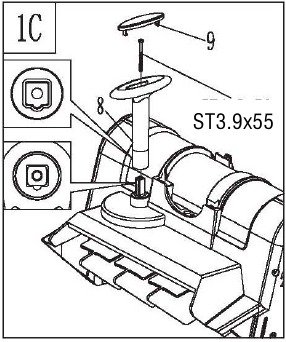

Afstelknop

Lijn de rib op de spindel uit met de inkeping op de afstelknop en duw de afstelknop op de spindel. Zet de knop vast met de ST3.9x55 zelfborende schroef met Philips-kop. Plaats de afdekkap van de afstelknop erop en druk deze vast om hem op zijn plaats te zetten.

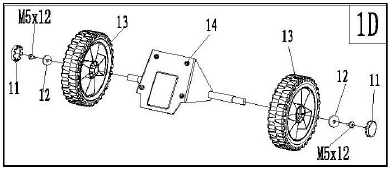

Wiel

Verwijder de schroeven en ringen van de wielbeugel. Installeer de wielen (13) en zet ze vast met de ringen en M5 x 12 schroeven. Duw de wieldoppen op hun plaats.

Wielbeugel

Lijn de gaten op de wielbeugel uit met de gaten op de bovenklep. Zet ze vast met de ST3.9x55 zelfborende schroeven met Philips-kop in de twee (2) bovenste gaten en de ST3.9x55 zelfborende schroeven met Philips-kop in de twee (2) onderste gaten.

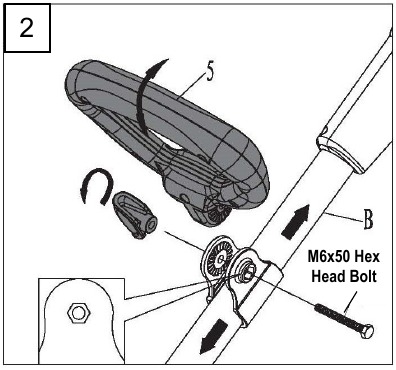

Hulphandgreep

Plaats de hulphandgreep zo dat de gaten in lijn zijn met de gaten in de handgreepsteun. Steek de M6X50 zeskantbout in het zeskantige boutgat van de beugel. Zet vast door de vleugelmoer op de bout vast te draaien.
Draai de vleugelmoer los en pas de hoek en hoogte van de handgreep aan in een veilige en comfortabele positie. Zet vast door de vleugelmoer op de bout vast te draaien.

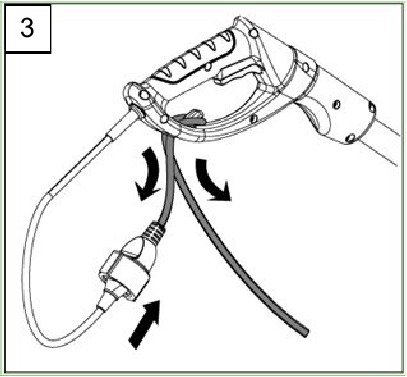

Het elektriciteitssnoer aansluiten

Maak een lus in het verlengsnoer en voer het door de achterste handgreep. Laat het snoer rond de snoerhaak rusten. Dit helpt voorkomen dat u het verlengsnoer tijdens het gebruik loskoppelt van het product.

Raak de stekker of de sneeuwruimer niet aan met natte handen of terwijl u in het water staat.

Een elektrische schok kan leiden tot ernstig letsel of de dood.

WERKING

Deze sneeuwruimer is bedoeld om sneeuw te vegen van trottoirs, trappen, patio's, terrassen en andere harde, vlakke oppervlakken zoals verharde opritten. Gebruik hem alleen op harde, vlakke oppervlakken vrij van zand, steen en vuil, draden of andere objecten. De fabrikant is niet aansprakelijk voor schade of letsel als gevolg van verkeerd gebruik.

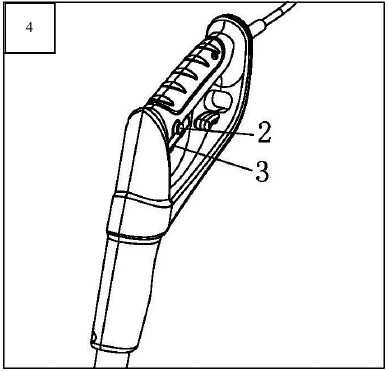

Aan/uit-schakelaar

De vijzel begint onmiddellijk te draaien nadat de sneeuwruimer is ingeschakeld. Houd handen en voeten uit de buurt van de vijzel.
Om IN te schakelen, houdt u de sneeuwruimer stevig met twee handen vast, zorg ervoor dat de vijzel geen enkel oppervlak raakt en druk op de Safety Lock Off Button (2) terwijl u de On/Off trigger switch (3) indrukt.

Zodra de sneeuwruimer is gestart, kunt u de Safety Lock Off Button loslaten.
Om UIT te schakelen, laat u gewoon de trekker los.

Sneeuw verwijderen

Voordat u begint met werken, moet u ervoor zorgen dat het te ruimen gebied vrij is van stenen, vuil, draden en andere objecten.
Zorg ervoor dat alle bevestigingsmiddelen op de sneeuwruimer (schroeven, moeren, enz.) volledig zijn vastgedraaid.
Controleer de vijzel regelmatig op slijtage.
Plaats de sneeuwruimer zo dat de sneeuw in een veilige richting wordt afgevoerd, weg van de bediener en omstanders.
Ruim sneeuw vaak, voordat het te diep wordt. Het is het beste om de sneeuw zo snel mogelijk na het vallen te verwijderen.
Til de vijzel iets op voordat u de sneeuwruimer start.
Schakel in en kantel de sneeuwruimer naar voren totdat het schraapblad de grond raakt. Duw de sneeuwruimer vooruit met een comfortabele snelheid, maar langzaam genoeg om het pad volledig vrij te maken. De breedte en diepte van de sneeuw bepalen uw voorwaartse snelheid.

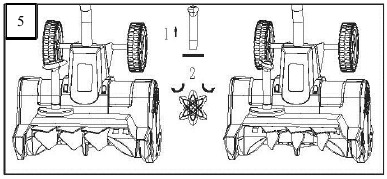

Trek omhoog en draai aan de instelknop om de sneeuw naar rechts of naar links te leiden. Voor de meest efficiënte sneeuwverwijdering gooit u de sneeuw met de wind mee en overlapt u elke baan iets.

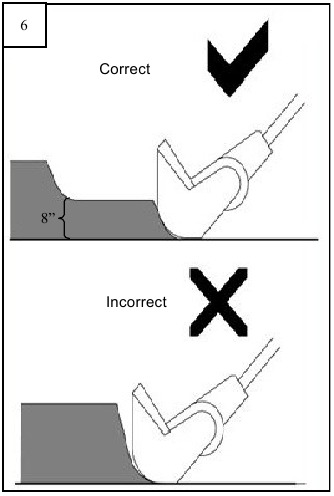

De sneeuwruimer kan tot 20 cm diep in één keer verwijderen. Bij het ruimen van diepere sneeuwduinen houdt u de sneeuwruimer vast aan de bovenste en onderste handgrepen en maakt u een zwaaiende of vegende beweging. Schaaf de bovenste laag af en maak meerdere doorgangen.

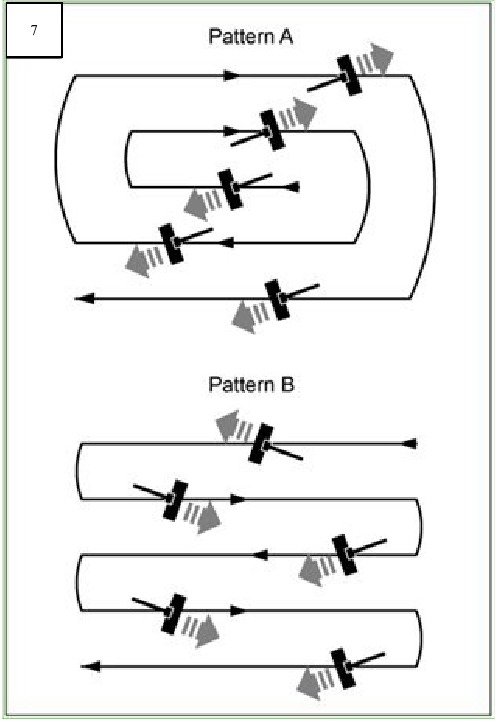

Voor grote oppervlakken is een bepaald werkpatroon vereist om een gebied grondig van sneeuw te ontdoen. Deze patronen voorkomen dat sneeuw op ongewenste plaatsen wordt gegooid en elimineren een tweede sneeuwverwijdering.

Patroon A: Gooi de sneeuw naar de rechter- of linkerkant waar het mogelijk is. Voor gebieden zoals een lange oprit is het voordelig om in het midden te beginnen. Ploeg van het ene uiteinde naar het andere en gooi de sneeuw naar beide kanten.
Patroon B: Als de sneeuw slechts naar één kant van het te ruimen gebied kan worden gegooid, begin dan aan de tegenoverliggende kant.
Het schrapen van de sneeuw helemaal tot aan het wegdek zal het schraapblad en de vijzel verslijten. Om deze onderdelen te beschermen, kan er vijf tot tien centimeter sneeuw achtergelaten worden en geruimd worden met ontdooizout of een schop.
Nadat u de sneeuw hebt geruimd, laat u de sneeuwruimer nog een paar minuten draaien om te voorkomen dat er ijs bevriest op bewegende delen. Schakel vervolgens de motor uit, wacht tot alle bewegende delen tot stilstand zijn gekomen en veeg het ijs en de sneeuw van de sneeuwruimer met een schone doek.

Om ernstig persoonlijk letsel te voorkomen, mag u geen handen of voeten gebruiken om de uitwerppijp te ontstoppen.
De sneeuwruimer is uitgerust met een thermische veiligheidsschakelaar die de motor automatisch uitschakelt als de motor oververhit raakt. Mocht dit gebeuren, koppel dan het apparaat los en wacht tot de motor is afgekoeld. Dit duurt ongeveer twee minuten. De schakelaar zal zichzelf resetten nadat de motor is afgekoeld en u kunt de normale werking hervatten.

ONDERHOUD EN OPSLAG

Koppel de stroomtoevoer los voordat u onderhoudswerkzaamheden uitvoert.
Regelmatige reiniging en onderhoud van uw sneeuwruimer zorgen voor efficiëntie en verlengen de levensduur van het product.
Demonteer en reinig na elk gebruik het ijs en vuil uit de ventilator en de sleuven, de vijzel en de behuizing.
Gebruik alleen een doek gedrenkt in warm water en een zachte borstel om de sneeuwruimer schoon te maken. Maak de machine nooit nat en spuit er geen water op!
Gebruik geen reinigingsmiddelen of oplosmiddelen, omdat deze onherstelbare schade aan de sneeuwruimer kunnen veroorzaken. Chemicaliën kunnen de plastic onderdelen vernielen.
Om de sneeuwruimer te beschermen tegen corrosie bij opslag gedurende lange perioden, smeert u de metalen onderdelen licht in met olie.
Bewaar het apparaat op een droge plaats buiten bereik van kinderen.
Voor de veiligheid van de gebruiker moeten versleten of beschadigde onderdelen worden vervangen. Vervang ze alleen door originele vervangingsonderdelen. Onderdelen van een andere sneeuwruimer passen mogelijk niet goed, waardoor een onveilige situatie ontstaat.

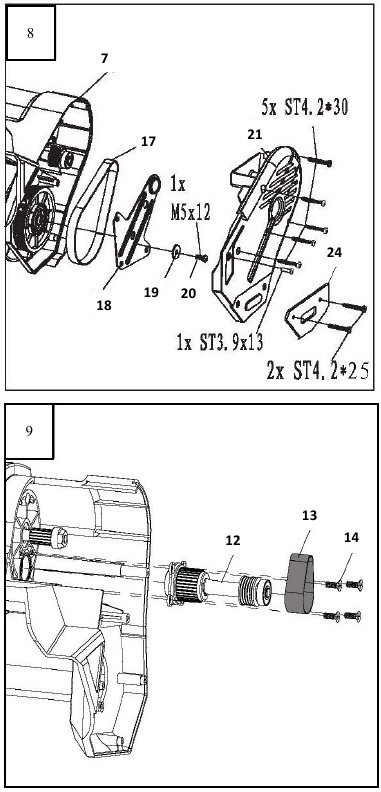

De riem vervangen

De aandrijfriemen (17) en (13) moeten worden vervangen wanneer ze versleten zijn.

Aandrijfriem (17)

1. Verwijder de schroeven en verwijder de afdekking (21) en de frictieplaat (24).
2. Verwijder schroef (20), sluitring (19), poelieframe (18) en de riem (17) van de poelies.
3. Installeer de nieuwe riem in dezelfde groef als de oude.
4. Vervang de schroef (20), sluitring (19) en het poelieframe (18).
5. Plaats de afdekking (21) en de frictieplaat (24) terug. Zet vast met schroeven.

Aandrijfriem (13) klein

1. Herhaal stap 1 en 2 hierboven.
2. Verwijder de schroeven (14) en verwijder de aandrijfas (12) en de aandrijfriem (13).
3. Installeer de nieuwe riem (13) met de aandrijfas (12).
4. Zet vast met schroeven (14).
5. Vervang de riem (17), schroef (20), sluitring (19) en het poelieframe (18).
6. Plaats de afdekking (21) en de frictieplaat (24) terug. Zet vast met schroeven.

Vijzel

(Fig. 8, 10)

Controleer de bevestigingsmiddelen voor elk gebruik. Een losse vijzel kan leiden tot overmatige trillingen en schade aan de sneeuwruimer.

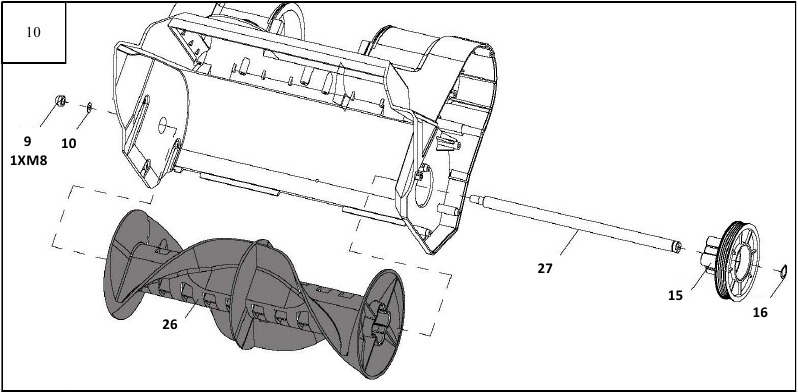

Om de vijzel te vervangen:

1. Verwijder de afdekking (21) en de frictieplaat (24). Verwijder schroef (20), sluitring (19), poelieframe (18) en de riem (17).
2. Draai de moer (9) los van de andere kant van de vijzel (26) en demonteer de poelie (15) en de vijzelas (27).
3. Vervang de vijzel door een nieuwe.
4. Zorg er bij het opnieuw monteren voor dat alle schroeven en moeren goed zijn vastgedraaid.

Schraapblad

Het schraapblad is een slijtageonderdeel en moet indien nodig worden vervangen. Een versleten schraapblad kan extreme trillingen veroorzaken en de vijzel beschadigen.

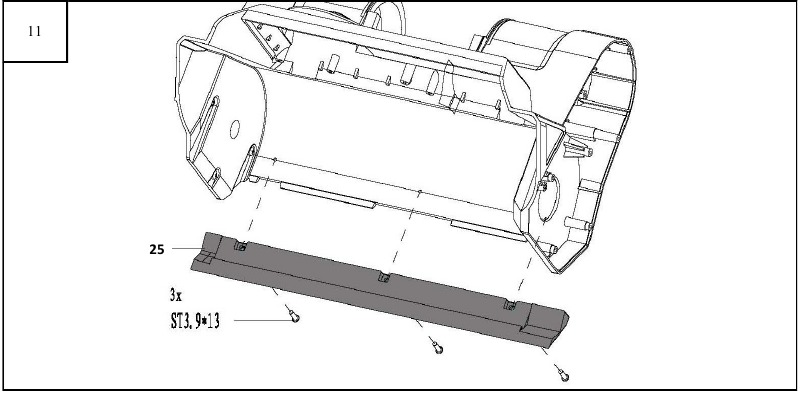

Om het schraapblad te vervangen:

1. Verwijder de drie schroeven van de onderkant van het blad en schuif het blad naar voren om het te verwijderen.
2. Installeer een nieuw schraapblad.
3. Zet vast met de drie schroeven.
4. Zorg ervoor dat de schroeven goed zijn vastgedraaid.

PROBLEEMOPLOSSING

SERVICE
Voor onderdelen of service kunt u bellen met 1-800-633-1501 of ons online bezoeken op americanlawnmower.com. Zorg ervoor dat u alle relevante informatie verstrekt wanneer u belt of ons bezoekt.
Vermeld altijd het modelnummer bij het bestellen van kits/artikelen voor dit gereedschap.

BEL ONS EERST
Bel ons eerst met vragen over de bediening of het onderhoud van uw product op 1-800-633-1501 tussen 8:00 uur 's ochtends en 5:00 uur 's middags Eastern Standard Time, of krijg hulp op americanlawnmower.com.

BELANGRIJKE VEILIGHEIDSWAARSCHUWINGEN

OM HET RISICO OP LETSELS TE VERMINDEREN: Lees en begrijp alle veiligheidsinstructies en andere informatie in deze handleiding voordat u dit product gebruikt.

Draag tijdens gebruik geschikte persoonlijke gehoorbescherming. Onder bepaalde omstandigheden en gebruiksduur kan lawaai van dit product bijdragen aan gehoorverlies.
Bewaar deze instructies en lees ze regelmatig voor gebruik en bij het instrueren van anderen.

Bij het gebruik van elektrische apparaten moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder het volgende: LEES ALLE INSTRUCTIES

ALGEMENE VEILIGHEID
CONTROLEER OP BESCHADIGDE ONDERDELEN - Voordat u het product verder gebruikt, moet elk beschadigd onderdeel zorgvuldig worden gecontroleerd om vast te stellen of het goed werkt en zijn beoogde functie vervult. Controleer de uitlijning van bewegende delen, het vastlopen van bewegende delen, het breken van onderdelen, de montage en elke andere toestand die de werking ervan kan beïnvloeden. Elk beschadigd onderdeel moet op de juiste manier worden gerepareerd of vervangen. Bel onze klantenservice hulplijn op 1-800-633-1501 voor hulp.
VERMIJD GEVAARLIJKE OMGEVINGEN - Gebruik dit product niet in regenachtige of stormachtige omstandigheden. Niet gebruiken in gasvormige of explosieve omgevingen. Motoren in deze producten vonken normaal gesproken en de vonken kunnen dampen ontsteken.
HOUD KINDEREN WEG - Alle bezoekers, kinderen en huisdieren moeten op veilige afstand van het werkgebied blijven.
KLEED U CORRECT - Draag geen losse kleding of sieraden en draag beschermende haarkleding om lang haar in te sluiten. Ze kunnen vast komen te zitten in bewegende delen.
Draag rubberen laarzen bij het bedienen van de sneeuwblazer. Zorg te allen tijde voor een goede basis, vooral op hellingen.
GEBRUIK EEN VEILIGHEIDSBRIL - Draag een veiligheidsbril met zijbeschermers of een veiligheidsbril die is gemarkeerd om te voldoen aan de ANSI Z87.1-norm bij het bedienen van dit product.

DUBBELE ISOLATIE – De sneeuwblazer heeft een dubbele isolatie. Dit betekent dat alle externe metalen delen geïsoleerd zijn van de elektrische voeding. Dit wordt bereikt door een isolatielaag aan te brengen tussen elektrische en mechanische onderdelen. De dubbele isolatie garandeert u de grootst mogelijke veiligheid.

Gebruik verlengsnoeren voor buiten die zijn gemarkeerd met SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A of SJTOWA. Deze snoeren zijn geschikt voor buitengebruik en verminderen het risico op elektrische schokken.
GEPOLARISEERDE STEKKERS - Om het risico op elektrische schokken te verminderen, heeft dit product een gepolariseerde stekker. Gepolariseerde aansluitingen passen maar op één manier in elkaar. Zorg ervoor dat het stopcontactuiteinde van het verlengsnoer grote en kleine sleufbreedtes heeft. Als de stekker niet volledig in het verlengsnoer past, draai dan de stekker om. Als hij nog steeds niet past, schaf dan een geschikt verlengsnoer aan. Als het verlengsnoer niet volledig in het stopcontact past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Verander de stekker op het gereedschap of het verlengsnoer op geen enkele manier.
VERLENGSNOER. Zorg ervoor dat uw verlengsnoer in goede staat verkeert. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat het zwaar genoeg is om de stroom te geleiden die uw product verbruikt. Een te klein verlengsnoer veroorzaakt een spanningsval in de lijn, wat resulteert in stroomverlies en oververhitting. De volgende tabel toont de juiste maat die u moet gebruiken, afhankelijk van de snoerlengte en het typeplaatje. Gebruik bij twijfel de volgende zwaardere meter. Hoe kleiner het meternummer, hoe zwaarder het snoer.

Het is mogelijk om twee verlengsnoeren aan elkaar te knopen om te voorkomen dat ze tijdens gebruik losraken. Maak de knoop zoals afgebeeld en steek vervolgens het stekkeruiteinde van het netsnoer in het stopcontact van het verlengsnoer.

Houd alle aansluitingen droog en van de grond. Raak de stekker niet aan met natte handen.
Wees u bewust van het verlengsnoer tijdens het bedienen van de sneeuwblazer. Pas op dat u niet over het snoer struikelt. Houd het snoer altijd uit de buurt van de vijzel.
Aardlekbeveiliging (GFCI) moet worden geboden op het circuit of stopcontact dat voor de sneeuwblazer wordt gebruikt. Er zijn stopcontacten beschikbaar met ingebouwde GFCI-beveiliging en deze kunnen worden gebruikt.

Houd uw handen uit de buurt van bewegende delen. Steek nooit uw handen in de buurt van de vijzel om sneeuw, stokken of ander afval te verwijderen. Een geblokkeerde vijzel kan "terugveren" wanneer deze is vrijgemaakt en kan persoonlijk letsel veroorzaken, zelfs wanneer de sneeuwblazer is gestopt. Gebruik altijd een houten stok, zoals een bezemsteel, om verstoppingen te verhelpen.
KOPPEL HET APPARAAT los van de stroomtoevoer wanneer het niet in gebruik is of bij onderhoud of reiniging. Laat het niet onbeheerd achter.
MISBRUIK HET SNOER NIET - Draag dit product nooit aan het snoer en trek niet aan het snoer om het uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
GEBRUIK HET JUISTE APPARAAT - Gebruik dit product niet voor een andere klus dan waarvoor het bedoeld is.
OVERBELAST de sneeuwblazer NIET door hem te snel te gebruiken om de sneeuw te ruimen.
REIK NIET TE VER - Leid de sneeuwblazer alleen in een wandeltempo. Zorg te allen tijde voor een goede basis en evenwicht.
VERLICHTING - Gebruik uw sneeuwblazer alleen bij daglicht of goed kunstlicht.
BEWAAR HET STATIONAIRE APPARAAT BINNEN - Wanneer de sneeuwblazer niet in gebruik is, moet deze binnenshuis op een droge plaats buiten het bereik van kinderen worden bewaard.
ONDERHOUD HET APPARAAT MET ZORG - Houd het schoon voor de beste prestaties en om het risico op letsel te verminderen. Inspecteer het verlengsnoer regelmatig en vervang het als het beschadigd is. Houd de handgrepen droog, schoon en vrij van olie.
Gebruik de sneeuwblazer niet op een helling die te steil is voor een veilige werking. Wanneer u zich op hellingen bevindt, vertraag dan en zorg ervoor dat u goed staat.
Voordat u de sneeuwblazer start, moet u ervoor zorgen dat de vijzel geen voorwerpen raakt en vrij kan bewegen.
VERMIJD ONINTENTIONEEL STARTEN – Draag de heggenschaar niet met de vinger op de schakelaar. Zorg ervoor dat de schakelaar is uitgeschakeld bij het aansluiten.
FORCEER DE SNEEUWBLAZER NIET - Hij presteert beter en veiliger met de snelheid waarvoor hij is ontworpen.

Gooi nooit sneeuw naar mensen, huisdieren of auto's en laat nooit iemand voor de sneeuwblazer staan tijdens het gebruik.
Voorwerpen die de sneeuwblazer kunnen verstoppen of andere schade kunnen veroorzaken, kunnen verborgen zijn in de sneeuw. Verwijder voor gebruik deurmatten, sleeën, planken, draden en ander afval uit het gebied.
Als de vijzel een vreemd voorwerp raakt, onderzoek dan de sneeuwblazer op tekenen van schade en voer de nodige reparaties uit voordat u hem opnieuw start en verder werkt.
BLIJF ALERT - Let op wat u doet. Gebruik uw gezond verstand. Gebruik de sneeuwblazer niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
Als de sneeuwblazer abnormaal begint te trillen, schakel hem dan onmiddellijk uit en controleer de oorzaak. Trillingen zijn over het algemeen een waarschuwing voor problemen.
Schakel de sneeuwblazer altijd uit, koppel hem los van de stroomtoevoer en wacht tot de vijzel volledig tot stilstand is gekomen voordat u onderhoud of reparaties uitvoert.
Niet gebruiken op een grindoppervlak, tenzij de sneeuwblazer is afgesteld voor een dergelijk oppervlak in overeenstemming met de gebruikershandleiding.
Het gebruik van de sneeuwblazer in de handpositie is onveilig, behalve in overeenstemming met de speciale instructies voor dergelijk gebruik in de gebruikershandleiding.

De vijzel stopt niet onmiddellijk nadat de sneeuwblazer is uitgeschakeld.

Risico op letsel. Houd uw handen, voeten of andere lichaamsdelen of kleding niet in de buurt van de draaiende vijzel.

California Proposition 65:
Dit product bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

Kanker en reproductieve schade - www.P65Warnings.ca.gov.

American Lawn Mower Company
The Great States Corporation
7444 Shadeland Station Way,
Indianapolis, IN 46256
Telefoon 1-800-633-1501
www.americanlawnmower.com
