Technoline WS 9140 - HANDLEIDING TEMPERATUURSTATION

KENMERKEN

Het temperatuurstation

• DCF-77 radiogestuurde tijdfunctie met handmatige tijdinstellingsopties
• DCF-tijdontvangst AAN/UIT
• 24-uursweergave
• Alarmfunctie met snooze
• Temperatuurweergave in graden Celsius (°C)
• Binnen- en buitentemperatuur met MIN/MAX-records
• Handmatige reset van MIN/MAX-records
• Draadloze overdracht op 433 MHz
• Signaalontvangstintervallen van 4 seconden
• Indicator batterij bijna leeg
• Wandmontage of tafelstandaard (uitklapbare standaard)

De buitentemperatuursensor

• Remote overdracht van buitentemperatuur naar temperatuurstation via 433 MHz-signalen
• Spatwaterdichte behuizing
• Wandmontage en tafelstandaard

INSTALLATIE

Opmerking: Dit temperatuurstation ontvangt slechts één buitensensor.

1. Plaats eerst de batterijen in de temperatuursensor. (zie "Batterijen plaatsen en vervangen in de temperatuursensor").
2. Plaats direct daarna en binnen 30 seconden de batterijen in het temperatuurstation (zie "Batterijen plaatsen en vervangen in het temperatuurstation"). Zodra de batterijen zijn geplaatst, lichten alle segmenten van het LCD-scherm kort op. Vervolgens wordt de tijd 0:00 weergegeven. Als dit na 60 seconden niet wordt weergegeven, verwijder dan de batterijen en wacht minstens 30 seconden voordat u ze opnieuw plaatst.
3. Na het plaatsen van de batterijen begint het temperatuurstation met het ontvangen van gegevens van de sensor. De buitentemperatuur en het signaalontvangstpictogram moeten dan op het temperatuurstation worden weergegeven. Als dit na 3 minuten niet gebeurt, moeten de batterijen uit beide apparaten worden verwijderd en vanaf stap 1 opnieuw worden ingesteld.
4. Om een voldoende 433 MHz-overdracht te garanderen, mag de afstand tussen de uiteindelijke positie van het temperatuurstation en de sensor onder goede omstandigheden niet meer dan 100 meter bedragen (zie opmerkingen over "Montage" en "433 MHz-ontvangst").
5. Zodra de temperatuur op afstand is ontvangen en weergegeven op het temperatuurstation, wordt de DCF-tijdcode-ontvangst (radiogestuurde tijd) automatisch gestart. Dit duurt doorgaans tussen de 3-5 minuten onder goede omstandigheden.

Opmerking:
De dagelijkse DCF-ontvangst vindt elke dag plaats om 1:00, 2:00 en 3:00 uur. Als de ontvangst om 3:00 uur niet succesvol is, zijn er om 4:00 en 5:00 uur andere pogingen, totdat er een succesvol is. Als de ontvangst om 5:00 uur nog steeds niet succesvol is, vindt de volgende poging de volgende dag om 1:00 uur plaats.

Als de ontvangst succesvol is, overschrijft de ontvangen tijd de handmatig ingestelde tijd. (Raadpleeg ook de opmerkingen over "DCF-77 radiogestuurde tijd" en "Handmatige tijdinstelling")

BATTERIJEN PLAATSEN EN VERVANGEN IN HET TEMPERATUURSTATION

Het temperatuurstation gebruikt 2 x AA, IEC LR6, 1,5V-batterijen. Wanneer de batterijen moeten worden vervangen, verschijnt het pictogram batterij bijna leeg op het LCD-scherm.

Volg de onderstaande stappen om de batterijen te plaatsen en te vervangen:

1. Til het deksel van het batterijcompartiment op.
2. Plaats de batterijen met de juiste polariteit (zie markering).
3. Plaats het deksel van het compartiment terug.

BATTERIJEN PLAATSEN EN VERVANGEN IN DE TEMPERATUURSENSOR

De temperatuursensor gebruikt 2 x AAA, IEC LR03, 1,5V-batterijen.

Volg de onderstaande stappen om de batterijen te plaatsen en te vervangen:

1. Verwijder het deksel van het batterijcompartiment aan de achterkant van de sensor.
2. Plaats de batterijen met de juiste polariteit (zie markering).
3. Plaats het deksel van het batterijcompartiment terug op het apparaat.

Opmerking:
In het geval dat de batterijen in een van de apparaten worden vervangen, moeten alle apparaten opnieuw worden ingesteld door de installatieprocedures te volgen. Dit komt doordat een beveiligingscode wordt toegewezen door de sensor bij het opstarten en deze code moet door het temperatuurstation worden ontvangen en opgeslagen in de eerste 3 minuten nadat er stroom aan is geleverd.

BATTERIJ VERVANGEN

Het wordt aanbevolen om de batterijen in alle apparaten regelmatig te vervangen om een optimale nauwkeurigheid van deze apparaten te garanderen (levensduur van de batterij zie Specificaties hieronder).

FUNCTIETOETSEN

Temperatuurstation

Het temperatuurstation heeft vier eenvoudig te gebruiken functietoetsen.

SET-toets

• Druk op de toets om de handmatige instellingsmodi te openen: Tijdzone, tijdontvangst AAN/UIT en handmatige tijd
• Stop het alarm
• Verlaat de handmatige instellingsmodi

+ key

• Om aanpassingen te maken voor verschillende instellingen
• Stop het alarm

ALARM-toets

• Open de alarminstellingsmodus
• Schakel het alarm AAN/UIT
• Stop het alarm

MIN/MAX RESET-toets

• Houd ingedrukt om de MIN/MAX-temperatuurrecords te resetten
• Activeer de snooze
• Verlaat de handmatige instellingsmodi

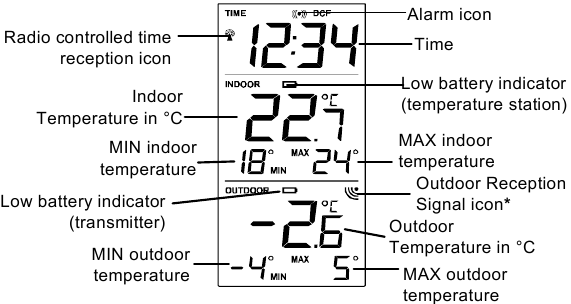

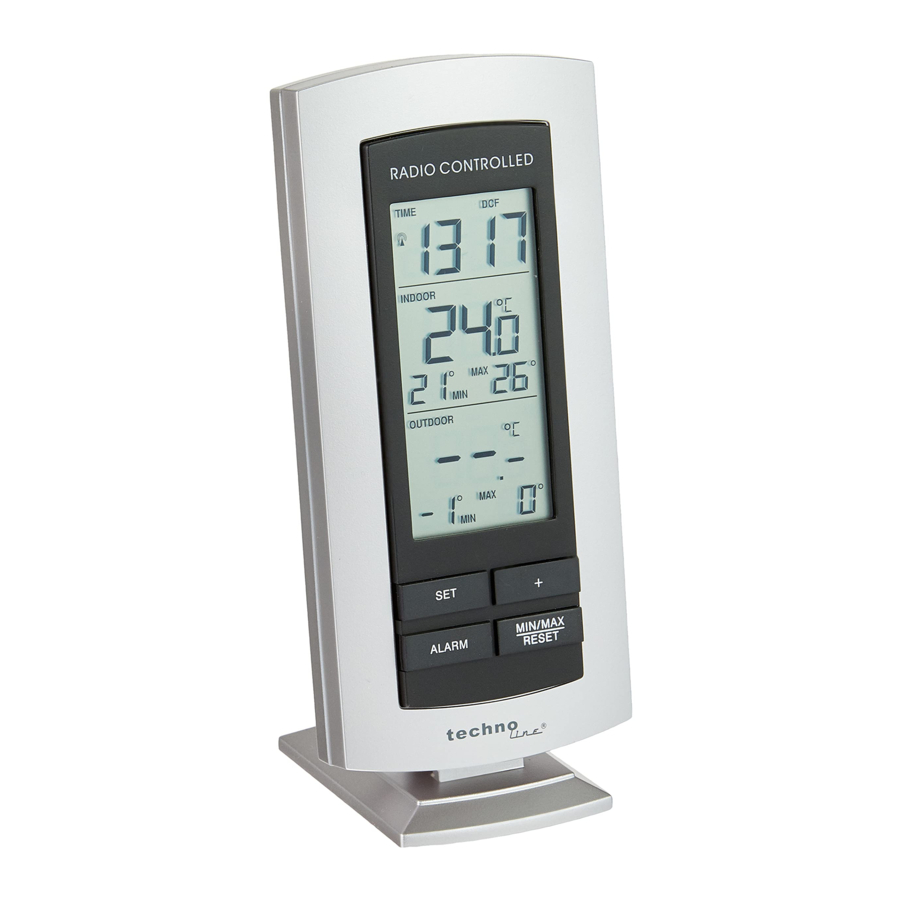

LCD-SCHERM EN INSTELLINGEN

* Wanneer het buitensignaal succesvol is ontvangen door het temperatuurstation, wordt dit pictogram ingeschakeld. (Als dit niet lukt, wordt het pictogram niet weergegeven op het LCD-scherm) Zo kan de gebruiker gemakkelijk zien of de laatste ontvangst succesvol was (pictogram aan) of niet (pictogram uit).

Voor een betere weergave is het LCD-scherm verdeeld in 3 secties.

Sectie 1 - TIJD EN ALARM

• In de normale modus weergave van radiogestuurde tijd
• Er wordt een ontvangsttorensymbool weergegeven dat aangeeft dat het DCF-77-tijdsignaal wordt gescand (knipperend) of ontvangen (constant).
  Opmerking: Het symbool wordt niet weergegeven wanneer de radio-tijdontvangst niet succesvol is of wanneer de tijdontvangstfunctie is uitgeschakeld.
• In de normale weergave wordt het alarmpictogram weergegeven wanneer het alarm is ingeschakeld. Of wanneer de snooze-functie is geactiveerd, knippert het alarmpictogram.

Sectie 2 - BINNENTEMPERATUUR

• Geeft de huidige binnentemperatuur en de MIN/MAX-records voor binnen weer
• Weergave van indicator batterij bijna leeg (temperatuurstation)

Sectie 3 - BUITENTEMPERATUUR

• Geeft de huidige buitentemperatuur en de MIN/MAX-records voor buiten weer
• Er wordt een signaalontvangstsymbool weergegeven dat aangeeft dat de ontvanger de buitentemperatuur ontvangt
• Weergave van indicator batterij bijna leeg (sensor)

HANDMATIGE INSTELLINGEN

De volgende handmatige instellingen kunnen worden gedaan in de instellingsmodus:

• Tijdzone
• Tijdsontvangst DCF AAN/UIT
• Handmatige tijd

Houd de SET-toets ongeveer 3 seconden ingedrukt om naar de instellingsmodus te gaan:

TIJDZONE INSTELLEN

De standaard tijdzone is "0" uur. Om een andere tijdzone in te stellen:

1. De huidige tijdzonewaarde begint te knipperen.
2. Gebruik de+ toets om de tijdzone in te stellen. Het bereik loopt van 0, -1, -2...-12, 12, 11, 10... 2, 1, 0, in opeenvolgende intervallen van 1 uur.
3. Bevestig met deSET-toets en ga naar de Tijdsontvangst Aan/Uit instelling.

TIJDSONTVANGST AAN/UIT INSTELLING

In een gebied waar ontvangst van de radiogestuurde tijd (DCF-tijd) niet mogelijk is, kan de tijdsontvangstfunctie worden uitgeschakeld. De klok zal dan werken als een normale Quartz-klok.
(De standaardinstelling is AAN).

1. Het cijfer "ON" begint te knipperen op het LCD-scherm.
2. Gebruik de+ toets om de tijdsontvangstfunctie indien nodig uit te schakelen.
3. Bevestig met de SET-toets en ga naar de Handmatige tijd instelling.

Opmerking:
Als de tijdsontvangstfunctie handmatig is uitgeschakeld, zal de klok geen pogingen meer ondernemen om de radiogestuurde tijd (DCF-tijd) te ontvangen zolang de tijdsontvangst UIT-functie is geactiveerd. Het tijdsontvangstpictogram en het DCF-pictogram worden niet weergegeven op het LCD-scherm.

HANDMATIGE TIJD INSTELLEN

In het geval dat het temperatuurstation niet in staat is om het signaal van de radiogestuurde tijd (DCF-tijd) te detecteren (storingen, zendafstand, enz.), kan de tijd handmatig worden ingesteld. De klok zal dan werken als een normale Quartz-klok.

Om de klok in te stellen:

1. De uurcijfers beginnen te knipperen in het tijdweergavesegment.
2. Gebruik de+ toets om de uren aan te passen en druk vervolgens op de SET-toets om naar de minuutinstelling te gaan.
3. De minuut zal knipperen. Druk op de+ toets om de minuten aan te passen.
4. Bevestig met de SET of MIN/MAX RESET-toets en verlaat de instellingsmodus.

Opmerking:
De unit zal nog steeds proberen het signaal te ontvangen ondanks een handmatige instelling. Wanneer het signaal wordt ontvangen, wordt de handmatig ingestelde tijd automatisch vervangen door de ontvangen tijd. Tijdens ontvangstpogingen zal het DCF-torenpictogram knipperen. Als de ontvangst niet succesvol is geweest, zal het DCF-torenpictogram niet verschijnen, maar zal de ontvangst nog steeds worden geprobeerd.

ALARMINSTELLING

Om het alarm in te stellen:

1. Houd ALARM ongeveer 3 seconden ingedrukt totdat de alarmtijdweergave knippert.
2. Het uurcijfer zal knipperen en het alarmpictogram zal verschijnen. Druk op de+ toets om het uur aan te passen.
3. Druk eenmaal op de ALARM-knop en het minuutcijfer zal knipperen. De gebruiker moet vervolgens op de +-knop drukken om de minuut in te stellen.
4. Druk eenmaal op de ALARM-knop om de instelling te bevestigen.
5. Om de alarmfunctie te activeren/deactiveren, drukt u eenmaal op de ALARM-knop. De weergave van het alarmpictogram geeft aan dat het alarm "AAN" staat.

Opmerking: De duur van het alarmgeluid is 85 seconden

DE SNOOZE-FUNCTIE ACTIVEREN EN HET ALARM STOPPEN

1. Wanneer het alarm afgaat, drukt u op de MIN/MAX RESET-toets om de snooze-functie te activeren. Het alarm stopt en wordt na het snooze-interval van 10 minuten opnieuw geactiveerd.
2. Om het alarm volledig te stoppen, drukt u op een andere toets dan de MIN/MAX RESET-toets.

BINNENTEMPERATUUR EN MIN/MAX-RECORDS

De binnentemperatuur en de MIN/MAX-records voor binnen worden weergegeven in het tweede gedeelte van het LCD-scherm.

Opmerking: Het MIN/MAX binnentemperatuurbereik is -9ºC tot + 38ºC met een resolutie van 1°C.

BUITENTEMPERATUUR EN MIN/MAX-RECORDS

De buitentemperatuur en de MIN/MAX-records voor buiten worden weergegeven in het laatste gedeelte van het LCD-scherm.

Opmerking: Het MIN/MAX buitentemperatuurbereik is -40ºC tot + 60ºC met een resolutie van 1°C.

DE MIN/MAX-RECORDS VOOR BINNEN EN BUITEN RESETTEN

Opmerking: Alle MIN/MAX-records worden tegelijkertijd gereset.

1. Houd in de normale weergavemodus de MIN/MAX RESET-toets 3 seconden ingedrukt. Dit reset de MIN/MAX-temperaturen voor binnen en buiten.

INDICATOR BATTERIJ BIJNA LEEG

De indicator voor een bijna lege batterij wordt op het LCD-scherm weergegeven wanneer de batterijen moeten worden vervangen.

433 MHz ONTVANGSTCONTROLE

Het temperatuurstation zou de temperatuurgegevens binnen 3 minuten na de installatie moeten ontvangen. Als de temperatuurgegevens niet binnen 3 minuten na de installatie worden ontvangen (niet continu succesvol, het buitendisplay toont "- - -"), controleer dan de volgende punten:

1. De afstand van het temperatuurstation of de zender moet minstens 1,5 tot 2 meter verwijderd zijn van storingsbronnen zoals computermonitoren of tv-toestellen.
2. Vermijd het plaatsen van het temperatuurstation op of in de onmiddellijke nabijheid van metalen raamkozijnen.
3. Het gebruik van andere elektrische producten zoals hoofdtelefoons of luidsprekers die op dezelfde signaalfrequentie (433 MHz) werken, kan een correcte signaaloverdracht en -ontvangst verhinderen.
4. Buren die elektrische apparaten gebruiken die op de 433 MHz-signaalfrequentie werken, kunnen ook storing veroorzaken.

Opmerking:
Wanneer het 433 MHz-signaal correct wordt ontvangen, mag u het batterijdeksel van de zender of het temperatuurstation niet opnieuw openen, omdat de batterijen los kunnen komen van de contacten en een valse reset kunnen veroorzaken. Mocht dit per ongeluk gebeuren, reset dan alle units (zie Instellen hierboven), anders kunnen er transmissieproblemen optreden.
Het transmissiebereik is ongeveer 100 m van de zender naar het temperatuurstation (in open ruimte). Dit is echter afhankelijk van de omgeving en de storingsniveaus. Als er geen ontvangst mogelijk is ondanks de inachtneming van deze factoren, moeten alle systeemunits worden gereset (zie Instellen).

HET TEMPERATUURSTATION POSITIONEREN

Het temperatuurstation kan eenvoudig aan de muur worden gehangen of vrijstaand worden geplaatst.

Aan de muur bevestigen

Kies een beschutte plaats. Vermijd directe regen en zon. Controleer voordat u het aan de muur bevestigt of de buitentemperatuurwaarden van de gewenste locaties kunnen worden ontvangen.

1. Draai een schroef (niet meegeleverd) in de gewenste muur, waarbij u de kop ongeveer 5 mm uit laat steken.
2. Verwijder de standaard van het temperatuurstation door deze van de basis weg te trekken en hang het station aan de schroef. Zorg ervoor dat het op zijn plaats vergrendelt voordat u loslaat.

Vrijstaand

Met de uitklapbare standaard kan het temperatuurstation op elk vlak oppervlak worden geplaatst.

DE TEMPERATUUROVERDRACHT POSITIONEREN

De buitensensor kan eenvoudig aan de muur worden gehangen of vrijstaand worden gebruikt.

Aan de muur bevestigen

Kies een beschutte plaats. Vermijd directe regen en zon. Controleer voordat u het aan de muur bevestigt of de buitentemperatuurwaarden van de gewenste locaties kunnen worden ontvangen.

Verplaats de zender door hem iets te verplaatsen om het signaal beter te ontvangen.

1. Draai een schroef (niet meegeleverd) in de gewenste muur, waarbij u de kop ongeveer 5 mm uit laat steken.
2. Hang het station aan de schroef. Zorg ervoor dat het op zijn plaats vergrendelt voordat u loslaat.

Vrijstaand

Met de staande voet kan de buitensensor op elk vlak oppervlak worden geplaatst.

ONDERHOUD EN VERZORGING

• Extreme temperaturen, trillingen en schokken moeten worden vermeden, omdat deze schade aan het apparaat kunnen veroorzaken en onnauwkeurige voorspellingen en metingen kunnen geven.
• Er moeten voorzorgsmaatregelen worden genomen bij het hanteren van de batterijen. Verwondingen, brandwonden of materiële schade kunnen het gevolg zijn als de batterijen in contact komen met geleidende materialen, hitte, corrosieve materialen of explosieven. De batterijen moeten uit het apparaat worden verwijderd voordat het product voor een lange periode wordt opgeslagen.
• Verwijder onmiddellijk alle batterijen met een lage spanning om lekkage en schade te voorkomen. Vervang ze alleen door nieuwe batterijen van het aanbevolen type.
• Gebruik bij het reinigen van het scherm en de behuizingen alleen een zachte, vochtige doek. Gebruik geen oplosmiddelen of schuurmiddelen, omdat deze de LCD en de behuizingen kunnen beschadigen.
• Dompel het apparaat niet onder in water.
• Wees extra voorzichtig bij het hanteren van een beschadigd LCD-scherm. De vloeibare kristallen kunnen schadelijk zijn voor de gezondheid van de gebruiker.
• Onderneem geen pogingen om het apparaat te repareren. Stuur ze terug naar het oorspronkelijke verkooppunt voor reparatie door een gekwalificeerde technicus. Het openen van en knoeien met het apparaat kan de garantie ongeldig maken.
• Raak nooit het blootliggende elektronische circuit van het apparaat aan, omdat er gevaar voor elektrische schokken bestaat als het bloot komt te liggen.
• Stel de apparaten niet bloot aan extreme en plotselinge temperatuurveranderingen, dit kan leiden tot snelle veranderingen in voorspellingen en metingen en daardoor de nauwkeurigheid verminderen.

SPECIFICATIES

Aanbevolen bedrijfstemperatuurbereik: 0ºC tot 50ºC

Temperatuurmeetbereik:
Binnen: -9,9ºC tot +37,8ºC met een resolutie van 0,1ºC ("OF.L" wordt weergegeven als het buiten dit bereik ligt)
Buiten: -49,9ºC tot +69,9ºC met een resolutie van 0,1ºC ("OF.L" wordt weergegeven als het buiten dit bereik ligt)

Indoor temperatuur controle interval: elke 60 seconden

Outdoor data ontvangst: elke 60 seconden

Transmissie frequentie: 433 MHz

Maximaal transmissie vermogen: 5.66 dBm

Stroomverbruik:
Temperatuurstation: 2 x AA, IEC, LR6, 1.5V
Temperatuursensor: 2 x AAA, IEC, LR03, 1.5V
Levensduur batterij (Alkaline batterijen aanbevolen): Ongeveer 24 maanden

Afmetingen (L x B x H):
Temperatuurstation: 73,4 x 25,2 x 158 mm
Temperatuursensor: 40 x 25 x 98 mm
