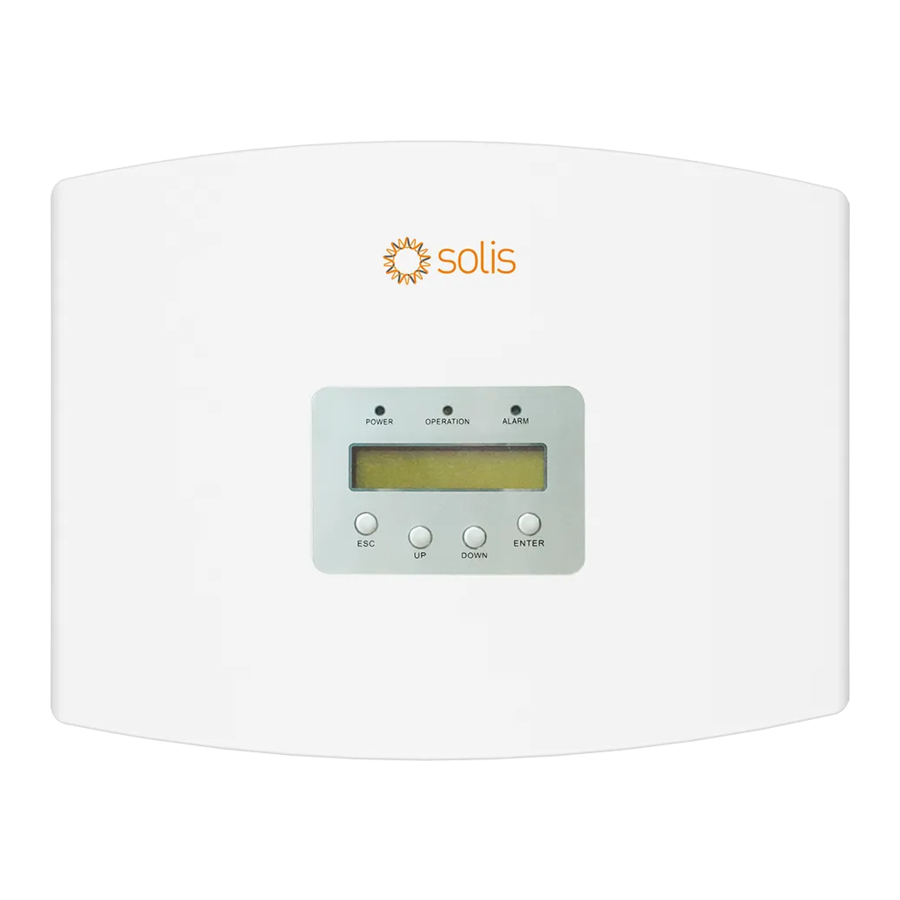

SOLIS 5G-serie - Handleiding Export Power Manager

Inleiding

Productbeschrijving

De Solis 5G-serie Export Power Manager kan het terugleververmogen van de omvormer aan het net bewaken en regelen, waardoor exportvermogenregeling van omvormers mogelijk is. De export power manager is geschikt voor gebruik met alle solar PV-netgekoppelde omvormers.

Model: Solis-EPM1-5G (voor enkelfasig systeem)
Solis-EPM3-5G-PRO (voor driefasig systeem)

OPMERKING:
CT1-interface voor externe CT-aansluiting EPM1-5G.
CT1-, CT2- en CT3-interfaces voor externe CT-aansluiting EPM3-5G-PRO.
Meterinterface is voor externe meteraansluiting.

Verpakking

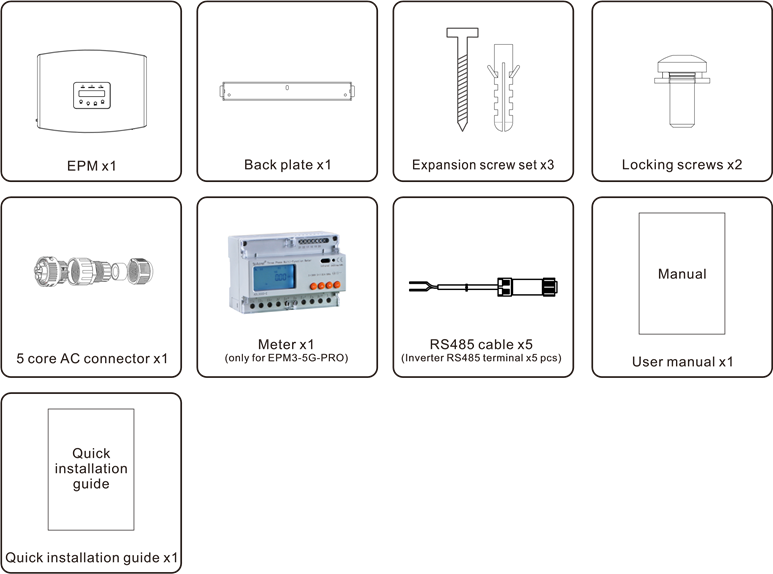

Wanneer u de EPM ontvangt, dient u ervoor te zorgen dat alle onderstaande onderdelen zijn inbegrepen:

Als er iets ontbreekt, neem dan contact op met uw lokale Solis-distributeur.

Veiligheidsinstructies

Veiligheidssymbolen

Veiligheidssymbolen die in deze handleiding worden gebruikt, die potentiële veiligheidsrisico's en belangrijke veiligheidsinformatie benadrukken, worden als volgt weergegeven:

Het symbool WAARSCHUWING geeft belangrijke veiligheidsinstructies aan die, indien niet correct opgevolgd, kunnen leiden tot ernstig letsel of de dood.

OPMERKING:
Het symbool OPMERKING geeft belangrijke veiligheidsinstructies aan die, indien niet correct opgevolgd, kunnen leiden tot schade of vernieling van de omvormer.

VOORZICHTIG, RISICO OP ELEKTRISCHE SCHOK symboliseert belangrijke veiligheidsinstructies die, indien niet correct opgevolgd, kunnen leiden tot elektrische schok.

VOORZICHTIG, HETE OPPERVLAK symboliseert veiligheidsinstructies die, indien niet correct opgevolgd, kunnen leiden tot brandwonden

Algemene veiligheidsinstructies

Elektrische installaties moeten worden uitgevoerd in overeenstemming met de lokale en nationale elektrische veiligheidsnormen.

Risico op elektrische schok. Verwijder de deksel niet. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin. Laat onderhoud over aan gekwalificeerde en erkende servicemonteurs.

Het is verboden om de CT-kabel met stroom erop aan te sluiten of los te koppelen.
Als de CT-kabel per ongeluk is losgekoppeld, schakel dan de hoofd-AC-schakelaar uit en wacht 5 minuten voordat u de kabel weer aansluit.

Risico op elektrische schok door energie die is opgeslagen in condensatoren.
Verwijder de deksel niet tot 5 minuten nadat u alle voedingsbronnen hebt losgekoppeld, behalve de servicemonteur. De garantie kan vervallen als de deksel zonder toestemming wordt verwijderd.

Gebruiksmelding

De Export Power Manager is vervaardigd in overeenstemming met de toepasselijke veiligheids- en technische richtlijnen.

Gebruik het exportapparaat UITSLUITEND in installaties die aan de volgende specificaties voldoen:

1. Permanente installatie is vereist
2. De elektrische installatie moet voldoen aan alle toepasselijke voorschriften en normen.
3. De Export Power Manager moet worden geïnstalleerd volgens de instructies in deze handleiding.
4. De Export Power Manager moet worden geïnstalleerd volgens de juiste technische specificaties.
5. Om het exportapparaat te installeren, moet u letten op de fase van de bemonsteringsspanning en de richting van de bemonsteringsstroom, waarna u de bemonsteringsdraden en CT (stroomtransformator) kunt aansluiten.

Overzicht

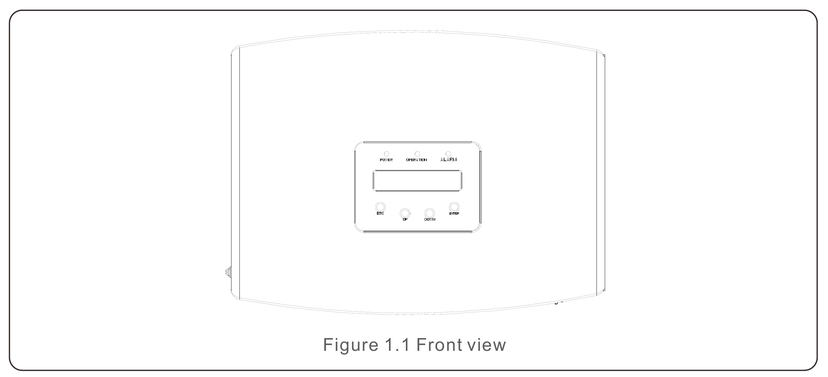

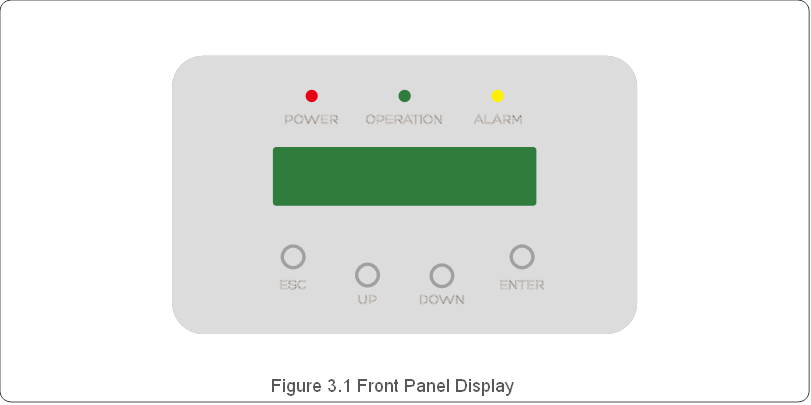

Display op het voorpaneel

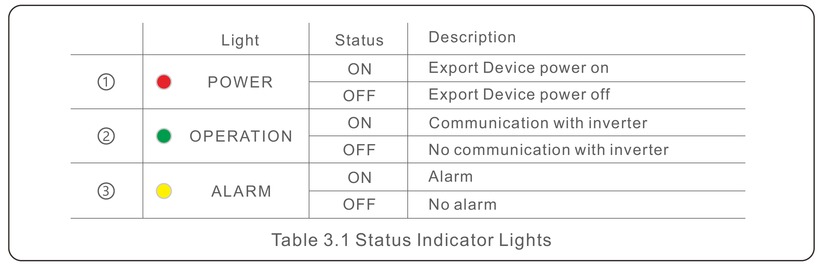

LED-statusindicatielampjes

Toetsenblok

Er bevinden zich vier toetsen op het voorpaneel van de omvormer (van links naar rechts): ESC-, OMHOOG-, OMLAAG- en ENTER-toetsen. Het toetsenblok wordt gebruikt voor:

• Bladeren door de weergegeven opties (de OMHOOG- en OMLAAG-toetsen);
• Toegang tot het wijzigen van de aanpasbare instellingen (de ESC- en ENTER-toetsen).

LCD

Het Liquid Crystal Display (LCD) met twee regels bevindt zich op het voorpaneel van de EPM, dat de volgende informatie weergeeft:

• Bedieningsstatus en gegevens van Export Power Manager;
• Servicemogelijkheden voor de operator;

Installatie

Een locatie voor de EPM selecteren

Bij het selecteren van een locatie voor de EPM moet rekening worden gehouden met de volgende criteria:

• De temperatuur van de EPM kan oplopen tot 75 ℃.
• De EPM is ontworpen om te werken in een extreem temperatuurbereik van -25 ℃ tot 60 ℃.
• De EPM moet minimaal 300 mm afstand tot het andere apparaat worden gehouden.
• De EPM mag niet in direct zonlicht worden geplaatst.

De EPM monteren

Bevestig de montageplaat horizontaal aan de muur waar het product moet worden geïnstalleerd.

Markeer vervolgens A, B en C om de montageplaat te bevestigen (zie afbeelding 4.1).

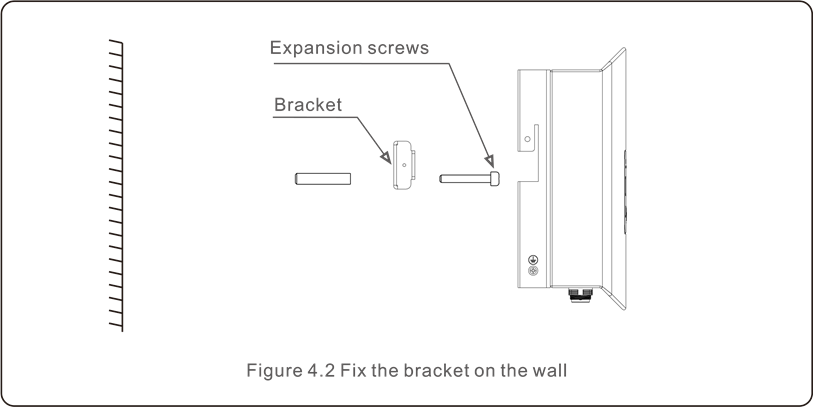

Boor drie φ8 gaten en steek de uitbreidbare huls in de gaten waardoor de beugel wordt uitgelijnd. Bevestig daarna de beugel aan de muur (zie afbeelding 4.2).

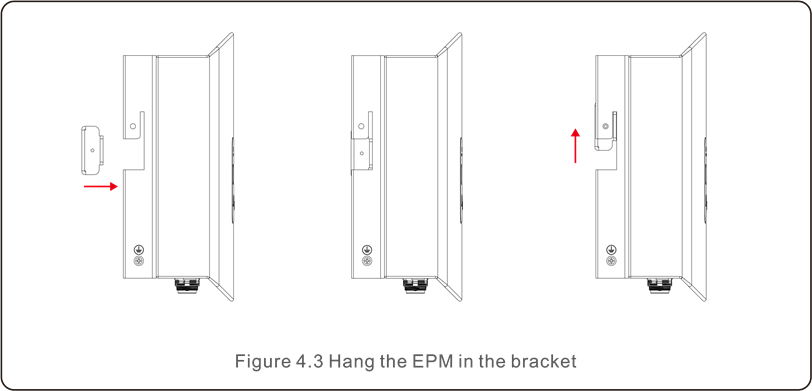

Hang de EPM in de beugel volgens de onderstaande stappen (zie afbeelding 4.3).

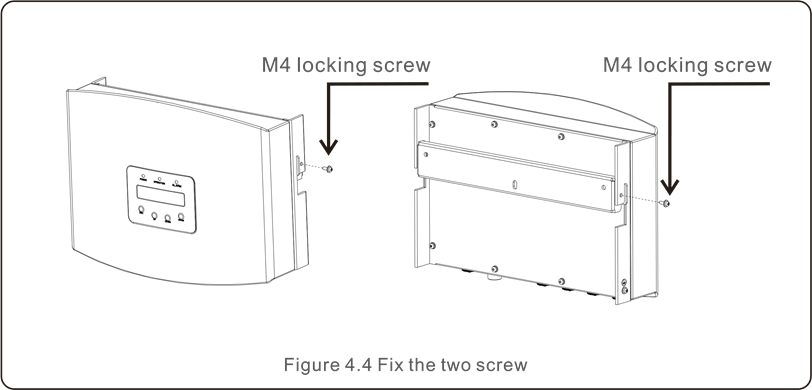

Draai de twee schroeven aan de zijkant van de beugel vast (zie afbeelding 4.4).

Elektrische aansluitingen

De EPM is ontworpen voor elektrische aansluiting zonder de kap te verwijderen.

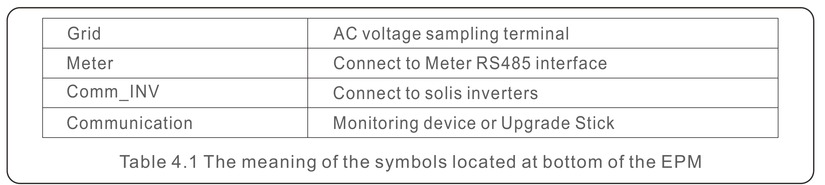

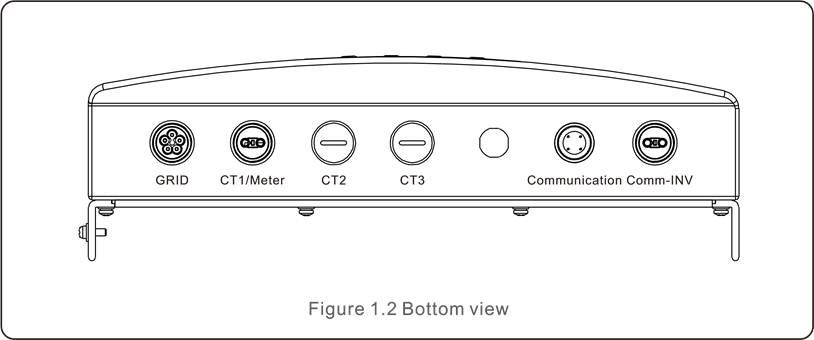

De betekenis van de symbolen aan de onderkant van de EPM wordt weergegeven in tabel 4.1.

OPMERKING:
Een 5A-onderbreker wordt aanbevolen tussen de EPM en de AC-voeding.

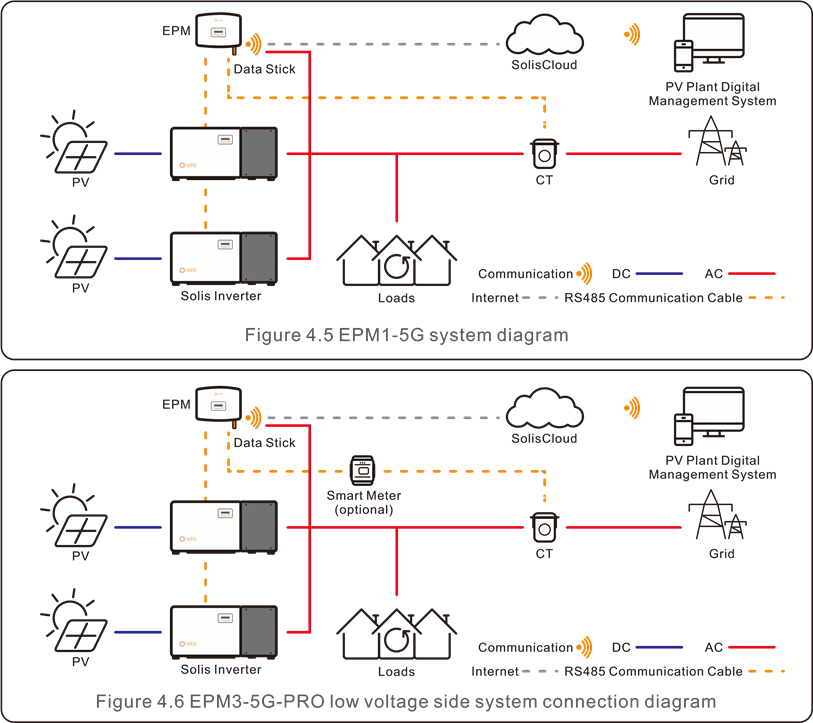

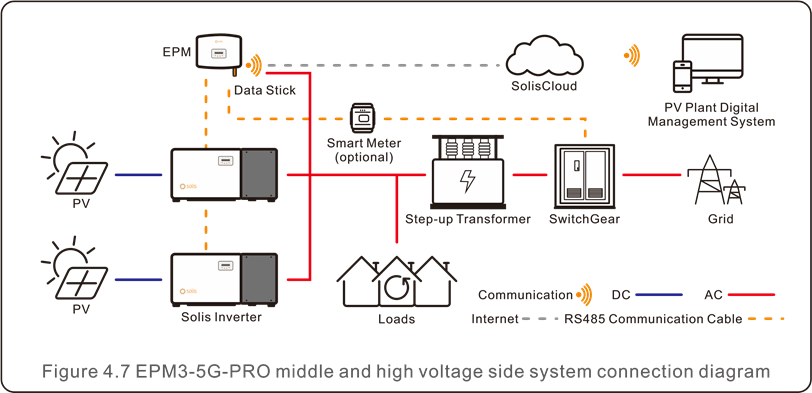

Het systeemverbindingsschema is als volgt:

Maak de kabel voor de netaansluiting

1. Meet de afstand van de EPM tot de stroomverdeelkast. En zoek de juiste kabel voor de netaansluiting. 3-aderige kabel voor Solis-EPM1-5G en 5-aderige kabel voor Solis EPM3-5G-PRO.

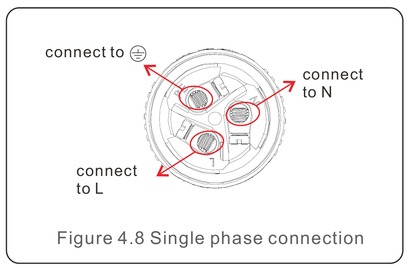

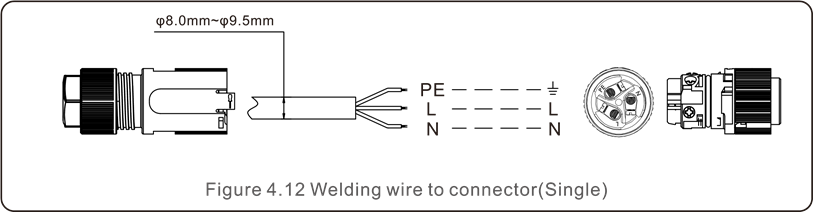

2. Sluit voor installatie van een enkelfasige omvormer L, N, PE aan op pin L, N, (zie afbeelding 4.8).

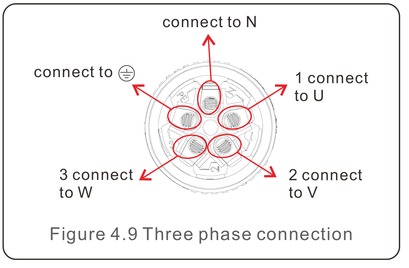

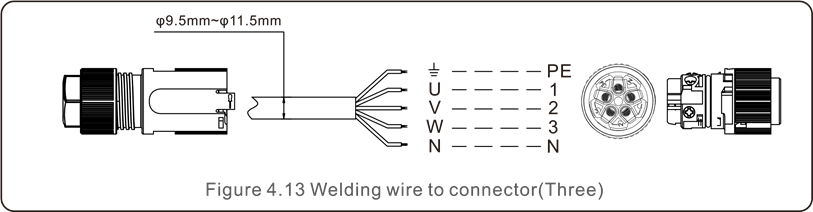

3. Sluit voor installatie van een driefasige omvormer U, V, W aan op pin 1, 2, 3 en sluit N aan op pin 4, sluit PE aan op (zie afbeelding 4.9).

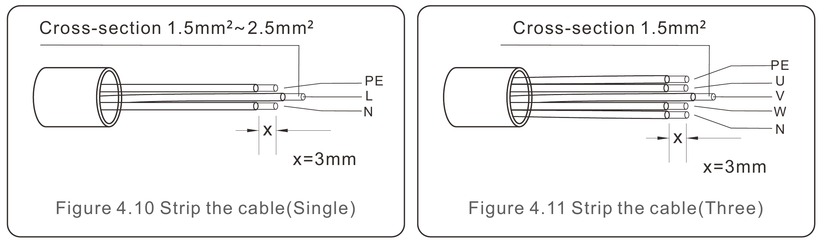

4. Strip het uiteinde van de kabel tot 3 mm

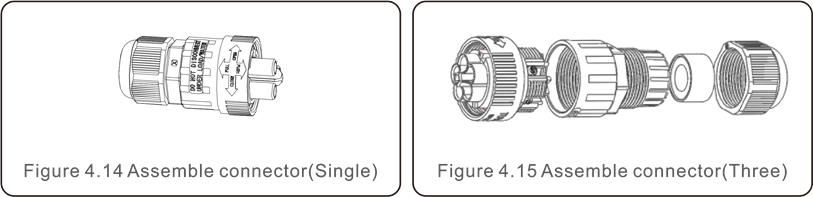

5. Steek de kabel door de ring en gebruik een geschikte schroevendraaier om de draad aan de connector te bevestigen. (Aandraaimoment 10 N*M wordt aanbevolen)


6. Monteer de connector. (Aandraaimoment 10 N*M wordt aanbevolen)


Maak de RS485-kabel (COMM-INV-poort)

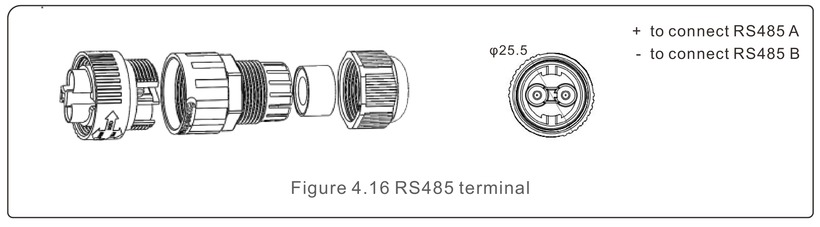

1. Raadpleeg afbeelding 4.16, de RS485-aansluitingen voor de omvormer en EPM zijn al gemonteerd.
   Tips: RS485-kabel: bij voorkeur 0,5 mm², max. 1,0 mm².

2. Raadpleeg afbeelding 4.16, sluit de communicatiekabel aan tussen de omvormer en de EPM en meet vervolgens de afstand van de EPM tot de omvormer. Gebruik de juiste kabel voor de RS485-aansluiting (0,5 mm²)

3. Volg stap 1 om 2 connectoren aan elk uiteinde van de kabel te monteren.

Meteraansluiting (alleen voor EPM3-5G-PRO)

Aansluiting tussen EPM en meter
EPM3-5G-PRO moet worden aangesloten op de RS485-communicatie van de meter om de stroom-, spannings- en stroomgegevens aan de netzijde te lezen en weer te geven.

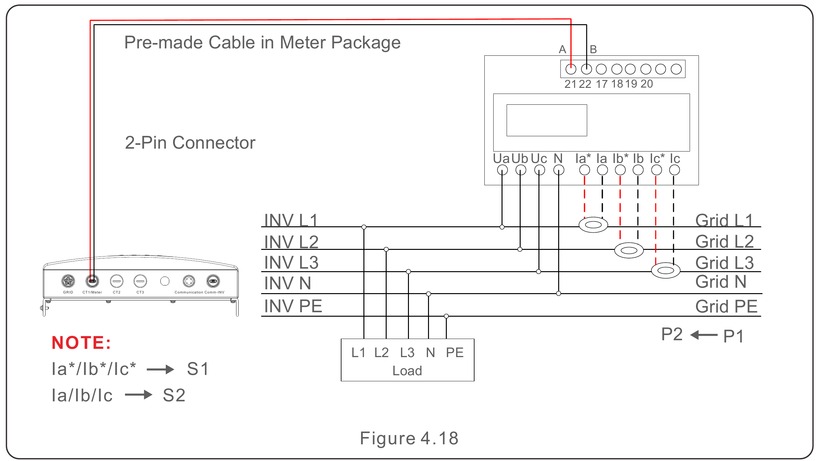

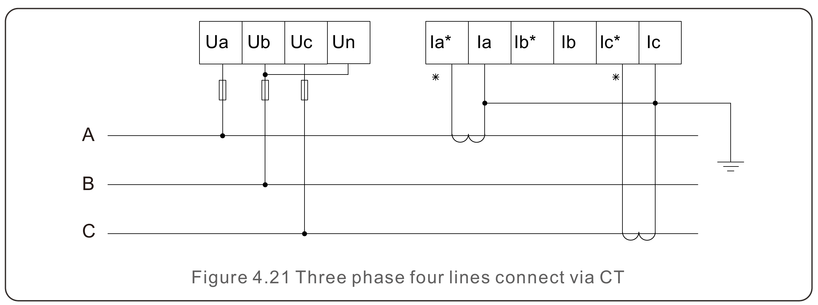

Bedrading en installatie van de meter
Specificatie van de elektriciteitsmeter

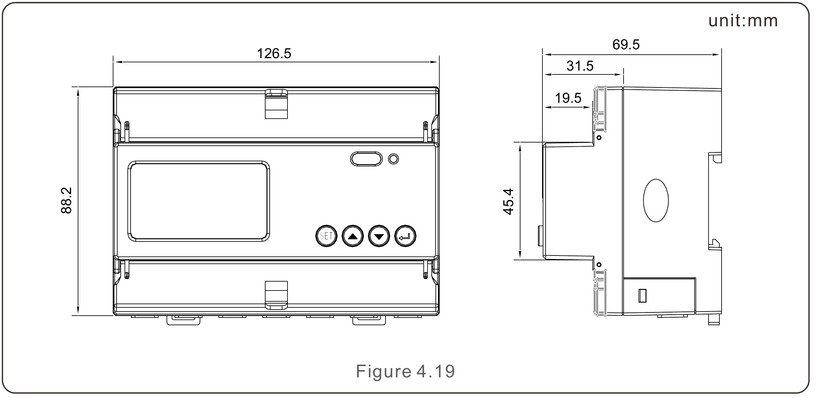

Maattekeningen

Meterspecificatie

Specificatie		3-fase 3-draads, 3-fase 4-draads
Spanning	Referentiespanning	3-110V, 3-400V, 3-480V, 3-66/115V, 3-230/400V, 3-277/480V
	Schommeling ingangsspanning	0-120%
	Verbruik	<10VA (Enkelfase)
	Impedantie	>2MΩ
	Nauwkeurigheidsklasse	Fout±0,2%
Stroom	Ingangsstroom	3-1(6)A
	Verbruik	<1VA (Enkelfase nominale stroom)
	Nauwkeurigheidsklasse	Fout±0,2%
Vermogen		Actief, reactief, schijnbaar vermogen, fout±0,5℅
Frequentie		45~65Hz, Fout±0,2%
Energie		Actieve energie (Nauwkeurigheidsklasse: 0,5, 1), reactieve energie (Nauwkeurigheidsklasse 2)
Energiepulsoutput		1 actieve optocoupleroutput, resistieve belasting (spanning is niet meer dan 24 V, stroom is niet meer dan 5 mA)
Schakelende ingang		1 optocoupleringang, maximaal toegestane spanning: ~ 220 V, OVC Ш
Pulsbreedte		80±20 ms
Pulsconstante		400imp/kWh
Interface en communicatie		RS485:Modbus RTU
Communicatieadresbereik		Modbus RTU:1~247;
Baudrate		1200 bps~19200 bps
Werktemperatuur		-25℃~+55℃
Relatieve vochtigheid		≤95℅ (Geen condensatie)
Hoogte		≤2000m
Installatieomgeving		Gebruik binnenshuis
Vervuilingsgraad		Klasse 3

Bedrading en installatie

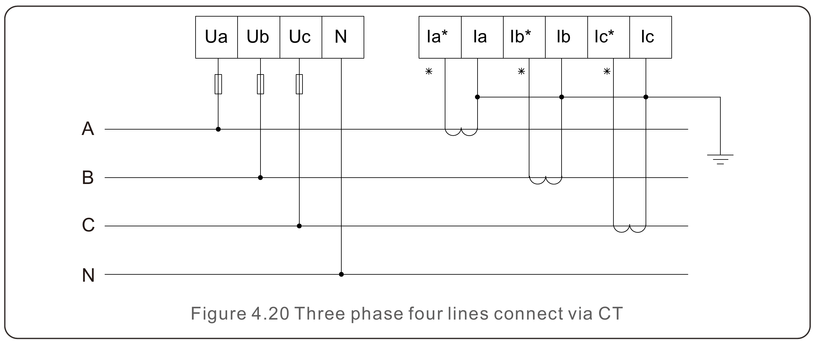

Sluit de CT aan en bevestig deze

Om het terugstroomvermogen te detecteren, moeten de CT's worden geïnstalleerd op het PCC (Point of Common Coupling), in plaats van op het belastingsvertakkingscircuit.

OPMERKING:
Voor een driefasig systeem moet de CT worden geïnstalleerd op U, V en W met de juiste
volgorde, anders kan de EPM de juiste gegevens niet detecteren.
"De buitendiameter van de CT-kabel is 6,5 mm - 7,5 mm, de doorsnede is 1,5 mm²"

1. Schakel de hoofdschakelaar uit en ontkoppel de lijnkabels.
2. Steek de kabels door de CT en zorg ervoor dat de P1 op de CT naar het net is gericht en de P2 naar de omvormer.
3. Sluit de lijnkabels opnieuw aan.

OPMERKING:
Als de CT in de verkeerde richting is geïnstalleerd, kan de EPM niet normaal werken.
OPMERKING:
De CT moet aan de secundaire zijde worden geaard

OPMERKING:

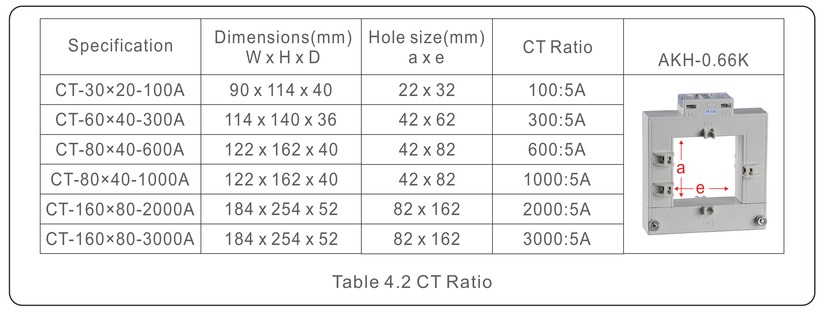

Solis raadt klanten aan om geschikte stroomtransformatoren aan te schaffen bij lokale leveranciers op basis van de maximaal mogelijke stroom in verschillende projecten. Zolang de secundaire stroom 5A is, ongeacht wat de primaire stroom is, heeft dit geen invloed op de garantie van de EPM-apparaten en omvormers.

Solis kan bovenstaande stroomtransformatoren ook leveren als optioneel accessoire. Klanten kunnen contact opnemen met de Solis-verkoopvertegenwoordiger om de bestelling te plaatsen op basis van hun projectvereisten.

Aansluiting van meerdere omvormers

Volg de vorige systeemdiagrammen om meerdere omvormers aan te sluiten.

De EPM kan maximaal 60 omvormers aansturen (verschillende modellen zijn toegestaan).

Het systeem mag SLECHTS één netaansluitpunt hebben.

Bewaking

Omvormers die zijn aangesloten op de EPM kunnen worden bewaakt door het Ginlong-bewakingsapparaat.
(WiFi/Cellular/LAN-stick)

OPMERKING:
Wanneer de omvormer is aangesloten op de EPM, mogen er geen andere bewakingsapparaten op de omvormer worden aangesloten.

Inbedrijfstelling en buitendienststelling

Inbedrijfstelling

1. Schakel alle AC-onderbrekers en DC-onderbrekers in het systeem uit.
2. Voltooi de AC- en DC-bedrading voor omvormers volgens de handleidingen van de omvormer.
3. Sluit AC-kabels aan op de netaansluiting op de EPM.
4. Installeer de CT's aan de netaansluitingszijde met de juiste richting zoals vermeld in de EPM-handleiding.
5. Sluit RS485-communicatiekabels aan tussen omvormers en EPM Comm-INV-poort.
6. Schakel de DC-onderbrekers voor omvormers in en zet de omvormers op "OFF" (UIT) in LCD en stel "External EPM Set" (Externe EPM-instelling) - "5G EPM" - "Failsafe: ON" (Fail-safe: AAN). Wijs vervolgens de slave-adressen dienovereenkomstig toe in omvormers.
7. Schakel alle AC-onderbrekers voor omvormers en EPM in.
8. Stel EPM-instellingen in, waaronder "Inverter Qty Set" (Aantal omvormers instellen), "Backflow Power" (Terugstroomvermogen), "Set CT Ratio" (CT-verhouding instellen) en "Set Capacity" (Capaciteit instellen) op basis van de daadwerkelijke systeemconfiguratie.
9. Schakel enkele belastingen in en controleer de gegevens over de stroomrichting op EPM. Negatief vermogen geeft aan dat er vermogen van het net wordt afgenomen en dat de CT-richting correct is. Positief vermogen geeft aan dat er vermogen naar het net wordt geëxporteerd en dat de CT-richting is omgekeerd (wijzig de CT-richting dienovereenkomstig).
10. Als de CT-richting correct is bevestigd en EPM geen alarmen meldt, zet u alle omvormers op AAN in de omvormer-LCD.
11. Inbedrijfstelling voltooid.

Buitendienststelling

Om te voorkomen dat vermogen terugvloeit naar het net, dient u de omvormer te stoppen voordat u de EPM stopt.

1. Schakel de AC-onderbreker van de omvormeruitgang uit.
2. Schakel de DC-onderbreker van de omvormeringang uit of trek de PV-kabel eruit om de omvormer te stoppen.
3. Schakel de netaansluiting van de EPM uit.
4. Koppel alle kabels van de EPM los en demonteer de EPM na 5 minuten.

Bediening

Tijdens normaal bedrijf toont het display afwisselend het vermogen van de netzijde en de bedrijfsstatus. Schermen kunnen ook handmatig worden gescrold door op de toetsen OMHOOG en OMLAAG te drukken. Druk op de ENTER-toets om naar het hoofdmenu te gaan.

Er zijn 4 statussen:
Normal (Normaal): Het systeem werkt normaal
RS485 AllFail (RS485 Alles mislukt): EPM heeft de communicatie met ALLE omvormers verloren
CT-Failsafe (CT-Fail-safe): Stroomsensor defect
RS485Fail (RS485 Mislukt): EPM heeft de communicatie met een of enkele van de omvormers verloren

Hoofdmenu

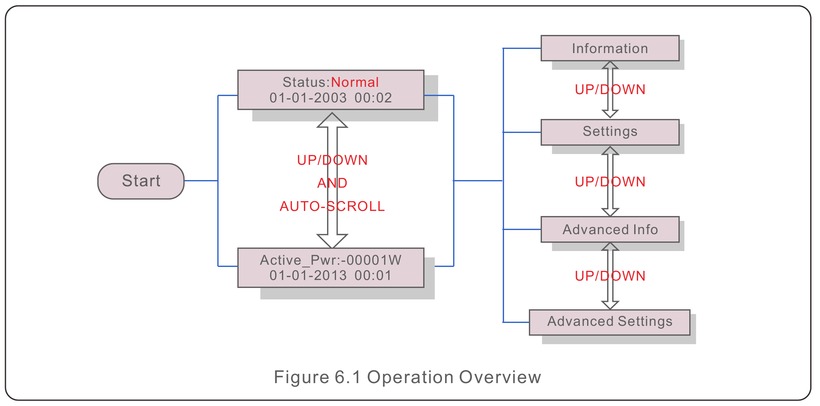

Er zijn vier submenu's in het hoofdmenu (zie afbeelding 6.1):

1. Informatie
2. Instellingen
3. Geavanceerde info.
4. Geavanceerde instellingen

Informatie

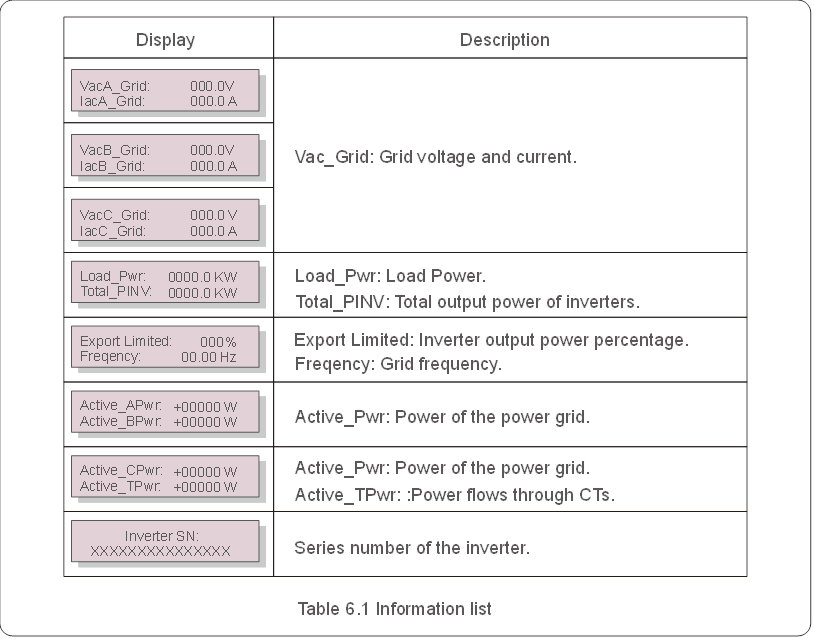

Het hoofdmenu van de Solis Export Power Manager biedt toegang tot operationele gegevens en informatie. De informatie wordt weergegeven door "Information" (Informatie) in het menu te selecteren en vervolgens omhoog of omlaag te scrollen.

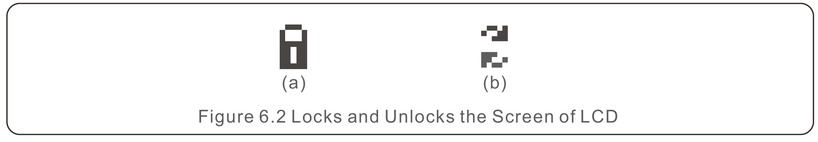

Scherm vergrendelen

Door op de ESC-toets te drukken, keert u terug naar het hoofdmenu. Door op de ENTER-toets te drukken, wordt het scherm vergrendeld (afbeelding 6.2(a)) of ontgrendeld (afbeelding 6.2 (b)).

Instellingen

De volgende submenu's worden weergegeven wanneer het menu Instellingen is geselecteerd:

1. Tijd instellen
2. Adres instellen

Tijd instellen

Met deze functie kunnen tijd en datum worden ingesteld. Wanneer deze functie is geselecteerd, toont het LCD een scherm zoals weergegeven in afbeelding 6.3.

Druk op de toetsen OMHOOG/OMLAAG om tijd en gegevens in te stellen. Druk op de ENTER-toets om van het ene cijfer naar het volgende te gaan (van links naar rechts). Druk op de ESC-toets om de instellingen op te slaan en terug te keren naar het vorige menu.

Adres instellen

Deze functie wordt gebruikt om het adres in te stellen wanneer meerdere omvormers op drie monitoren zijn aangesloten.

Het adresnummer kan worden toegewezen van "01" tot "99" (zie afbeelding 6.4).

Het standaard adresnummer is "01".

Druk op de toetsen OMHOOG/OMLAAG om het adres in te stellen. Druk op de ENTER-toets om de instellingen op te slaan.

Druk op de ESC-toets om de wijziging te annuleren en terug te keren naar het vorige menu.

Geavanceerde info - Alleen voor technici

OPMERKING:
Toegang tot dit gebied is uitsluitend bedoeld voor volledig gekwalificeerde en geaccrediteerde technici.
Ga naar het menu "Advanced Info." (Geavanceerde info.) en "Advanced settings" (Geavanceerde instellingen) (wachtwoord vereist).

Selecteer "Advanced Info." (Geavanceerde info.) in het hoofdmenu.

Het scherm vereist het wachtwoord zoals hieronder:

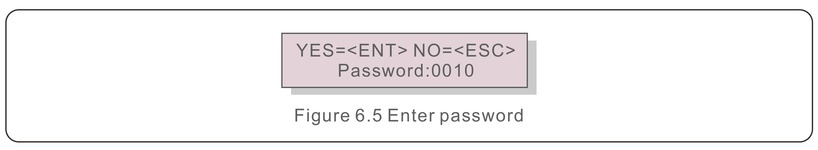

Nadat het juiste wachtwoord is ingevoerd, toont het hoofdmenu een scherm en hebt u toegang tot de volgende informatie.

1. Inverter Power (Omvormervermogen)
2. CT Connect Status (CT-verbindingsstatus)
3. Version (Versie)
4. Model Inverter (Model omvormer)
5. Communication Data (Communicatiegegevens)
6. Energy Info (Energie-info)

Omvormervermogen

Het scherm toont de informatie over het omvormervermogen voor elke omvormer die op de EPM is aangesloten.

CT-verbindingsstatus

De positie van de driefasige CT-installatie en de richting van de stroomdetectie verwijzen naar 4.3, P1 op CT is gericht op het net en P2 is gericht op de omvormer, de CT-verbindingsstatus werkt alleen wanneer u overschakelt naar de modus "grid off'" (net uit) en wanneer de belasting groot genoeg is voor EPM om een import te detecteren, dan geeft de EPM-detectie OK weer, zoals weergegeven in figuur 6.7. Anders toont de status "NG" (Niet goed), wat een verkeerde CT-richting aangeeft.

Versie

Het scherm toont de modelversie en de softwareversie van de omvormer.

Model omvormer

Het scherm toont het nominale vermogen van omvormers die op de EPM zijn aangesloten.

Communicatiegegevens

Het scherm toont de interne communicatiegegevens van de omvormer, uitsluitend voor servicemonteurs.

Energie-info

Dit toont de energieregistraties op de EPM.

1. Load Total E. (Totale belasting E.)
2. INV Send Total E. (Totaal verzonden omvormer E.)
3. Send Grid Total E. (Totaal verzonden net E.)
4. Get Grid Total E. (Totaal ontvangen net E.)


Geavanceerde instellingen - Alleen voor technici

OPMERKING:
Toegang tot dit gebied is uitsluitend bedoeld voor volledig gekwalificeerde en geaccrediteerde technici.
Volg de instructies in de vorige sectie om het wachtwoord in te voeren om toegang te krijgen tot dit menu.

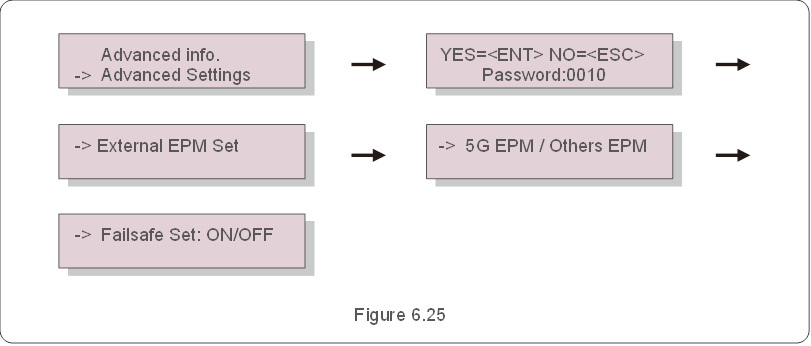

Selecteer Advanced Settings (Geavanceerde instellingen) in het hoofdmenu om toegang te krijgen tot de volgende opties:

1. Inverter Qty. Set (Aantal omvormers instellen)
2. Backflow Power (Terugstroomvermogen)
3. Set CT Ratio (CT-verhouding instellen)
4. FailSafe ON/OFF (Fail-safe AAN/UIT)

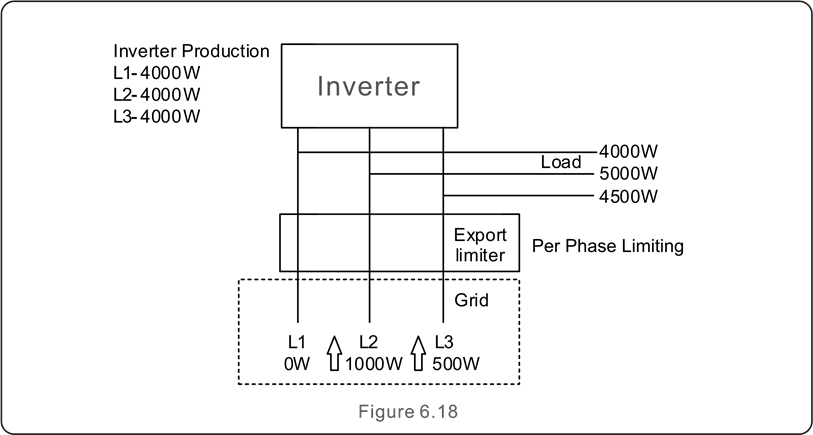

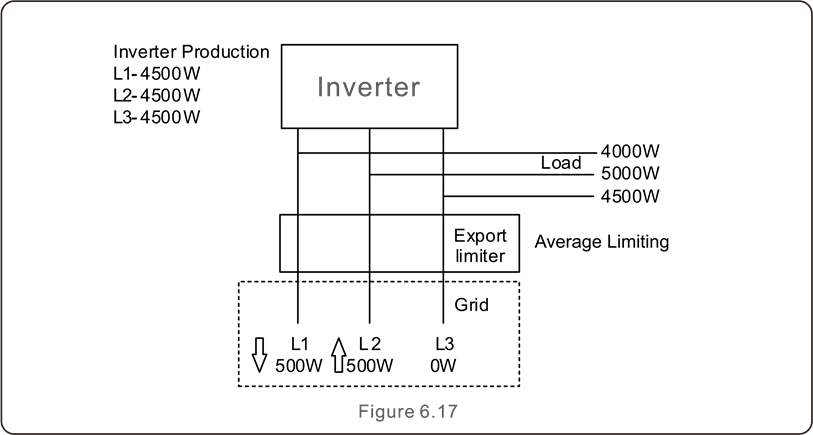

5. Backflow Work Mode (Terugstroomwerkmodus)
6. PELD ON/OFF (PELD AAN/UIT)

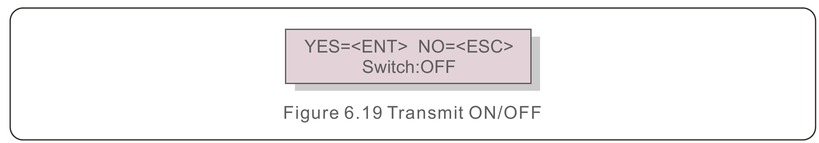

7. Transmit ON/OFF (Verzenden AAN/UIT)
8. System Updade (Systeemupdate)
9. Reset Password (Wachtwoord opnieuw instellen)
10. Restore settings (Instellingen terugzetten)
11. Set Capacity (Capaciteit instellen)

Aantal omvormers instellen

Dit submenu wordt gebruikt voor het instellen van het aantal omvormers.

Wanneer u het scherm opent, worden alle aantallen omvormers weergegeven die op de EPM zijn aangesloten.

Het nummer (01~99) kan worden geselecteerd door op de toetsen OMHOOG/OMLAAG te drukken.

Druk op de ENTER-toets om het omvormernummer in te stellen en op de ESC-toets om terug te keren naar het vorige menu.

Terugstroomvermogen

Dit submenu wordt gebruikt voor het instellen van toegestaan vermogen dat de omvormer naar het net kan genereren.

Druk op de toetsen OMHOOG/OMLAAG om gegevens in te stellen. Druk op de ENTER-toets om het terugstroomvermogen in te stellen en druk vervolgens op de toetsen OMHOOG/OMLAAG om het nummer te wijzigen (de veelvouden van 100).

Druk op de ESC-toets om de instellingen op te slaan en terug te keren naar het vorige menu.

CT-verhouding instellen

Dit wordt gebruikt om de CT-verhouding voor de stroomtransformator in te stellen.

Het instelbereik is van 20:1 tot 9900:1 met een interval van 10:1.

Als bijvoorbeeld een stroomtransformator van 1000:5A wordt gebruikt, stelt u de verhouding in op 200:1

Druk op de toetsen OMHOOG/OMLAAG om gegevens in te stellen. Druk op de ENTER-toets om de CT-para in te stellen.

Druk op de ESC-toets om de instellingen op te slaan en terug te keren naar het vorige menu.

Fail-safe AAN/UIT

Het submenu wordt gebruikt voor het instellen van fail-safe AAN/UIT.

Fail-safe geeft de communicatiestatus tussen EPM en omvormers aan.

De standaardinstelling is "Run" (Uitvoeren). Wijzig dit NIET zonder technici.

Wanneer de fail-safe is ingesteld op "Run" (Uitvoeren). Als sommige omvormers de communicatie met EPM verliezen, toont het LCD-scherm van EPM "RS485 fail" (RS485 mislukt); als alle omvormers de communicatie met EPM verliezen, toont het LCD-scherm van EPM "fail safe" (fail-safe). En de omvormer stopt de vermogensafgifte.

Wanneer de fail-safe is ingesteld op "Stop" (Stoppen), heeft communicatieverlies tussen EPM en omvormers geen invloed op de uitvoer van omvormers.

Terugstroomwerkmodus

Dit submenu wordt gebruikt voor het instellen van de terugstroomwerkmodus: 01, 02. "01" is de standaardmodus.

Modus "01", zoals weergegeven in figuur 6.17, de gemiddelde beperkingsmodus, het uitgangsvermogen van elke fase is het gemiddelde van het driefasige belastingsvermogen en het is meer dan de fase van het laagste vermogen in drie fasen.

Modus "02", zoals weergegeven in figuur 6.18, de beperkingsmodus per fase, de omvormer genereert alleen het vermogen dat gelijk is aan een van de driefasige belastingsvermogens, dat het laagste belastingsvermogen van een bepaalde fase is.

Verzenden AAN/UIT

Dit is een instelling die uitsluitend bedoeld is voor Solis-technici.

Houd de schakelaar op UIT voor normaal gebruik.

Systeemupdate

De upgrade van het EPM-systeem kan worden gerealiseerd door een externe draad.

Raadpleeg onze technische ingenieur voor meer details.

Wachtwoord opnieuw instellen

Voer eerst het originele wachtwoord in en druk op de Enter-knop;

Ten tweede, voer het nieuwe wachtwoord in, druk op de Enter-knop om het op te slaan. De OMHOOG/OMLAAG-knop kan worden gebruikt om de cursor te verplaatsen.

Ten derde, druk op de ESC-knop om naar de vorige pagina te gaan.

Instellingen terugzetten

Wanneer Restore Settings (Instellingen terugzetten) is geselecteerd, toont het LCD zoals weergegeven in Afbeelding 6.22.

Druk op de ENTER-toets om de instelling uit te voeren.

Druk op de ESC-toets om terug te keren naar het vorige menu.

Capaciteit instellen

Dit item wordt gebruikt om de som van de capaciteiten van de aangesloten omvormers in te stellen.

Omvormer instellen

EPM heeft twee versies: EPM-2G, EPM-5G. Wanneer de omvormer met EPM werkt, moet u eraan worden herinnerd om de instellingen van de omvormers als volgt te wijzigen:

OPMERKING:
Als u EPM-5G gebruikt, kiest u "5G EPM" en stelt u deze in op "Failsafe Set: ON" (Fail-safe instellen: AAN), als u EPM-2G gebruikt. Kies "Others EPM" (Andere EPM) en stel deze in op "Failsafe Set: ON" (Fail-safe instellen: AAN), er hoeft slechts één instelling te worden ingesteld.
OPMERKING:
Als "5G EPM" is gekozen, moeten omvormers die vóór 30 november 2019 zijn geproduceerd (SN: XXXXXX19B30XXXX) de firmware bijwerken, neem contact op met het lokale servicecentrum van Solis of service@ginlong.com voor instructies over de firmware-update.

Probleemoplossing

De EPM is ontworpen in overeenstemming met de belangrijkste internationale veiligheids- en EMC-eisen. Voordat de EPM aan de klant wordt geleverd, is deze onderworpen aan verschillende tests om een optimale werking en betrouwbaarheid te garanderen.

In geval van een storing geeft het LCD-scherm een alarmmelding weer.

De EPM kan zelf een alarm weergeven of een alarm van de omvormer. Er kunnen 3 alarmen op het LCD worden weergegeven:

1. Terugstroming
   Er is terugstroming van stroom naar het net, de klant moet de omvormer stoppen en de aansluitingen voor de RS485-kabel tussen de EPM en de omvormer controleren.
2. INV. storing
   Er is een storingsalarm in de omvormer, de status van de omvormer moet worden gecontroleerd.
3. Fail-safe
   RS485 AllFail: EPM heeft de communicatie met ALLE omvormers verloren
   CT-Failsafe: Stroomsensor defect
   RS485Fail: EPM heeft de communicatie met een of enkele van de omvormers verloren

Specificaties

Model	Solis-EPM1-5G
AC-ingang
Nominale spanning	1/N/PE, 230V
Ingangsspanningsbereik	100V-300V (L-N)
Spanningsfluctuatie	±20%
Maximale ingangsstroom	0.5A
Ingangsfrequentiebereik	45-65Hz
Communicatie
Omvormercommunicatie	Modbus
Communicatie met omvormer	RS485 (bedraad)
Maximale communicatieafstand	1000m
Maximaal aantal omvormers voor communicatie	10 stuks
Bewaking	WiFi/4G/LAN-stick (optioneel)
Algemene gegevens
Installatieomgeving	Binnen
Omgevingstemperatuur	-25℃~+60℃
Relatieve luchtvochtigheid	5%~95%
Maximale werkhoogte	2000m
Ingress protection	IP65
Pollution degree	PD 2(binnen), PD3(buiten)
Overvoltage category	III
Eigen stroomverbruik
Afmetingen (B*H*D)	364mm*276mm*114mm
Gewicht	2.1kg (zonder CT, meter)
AC-aansluiting	Snelkoppelklem
Display	LCD, 2*20Z
Slimme meter	Nee
CT-aansluiting	Stekkeraansluiting
CT-specificatie	Optioneel (secundaire stroom is 5A)
Nauwkeurigheid vermogensregeling	1%
Functies
Fail-safe functie	Ja
Remote upgrated	Ja
PF-aanpassing	Nee
Regeltijd	5s
Garantie	2 jaar

Model	Solis-EPM3-5G-PRO
AC-ingang
Nominale spanning	3/N/PE, 230V/400V
Ingangsspanningsbereik	175V-519V (L-L)
Spanningsfluctuatie	±20%
Maximale ingangsstroom	0.5A
Ingangsfrequentiebereik	45-65Hz
Communicatie
Omvormercommunicatie	Modbus
Communicatie met omvormer	RS485 (bedraad)
Maximale communicatieafstand	1000m
Maximaal aantal omvormers voor communicatie	60 stuks
Bewaking	WiFi/4G/LAN-stick (optioneel)
Algemene gegevens
Installatieomgeving	Binnen
Omgevingstemperatuur	-25℃~+60℃
Relatieve luchtvochtigheid	5%~95%
Maximale werkhoogte	2000m
Ingress protection	IP65
Pollution degree	PD 2(binnen), PD3(buiten)
Overvoltage category	III
Eigen stroomverbruik
Afmetingen (B*H*D)	364mm*276mm*114mm
Gewicht	2.1kg (zonder CT, meter)
AC-aansluiting	Snelkoppelklem
Display	LCD, 2*20Z
Slimme meter	Ja
CT-aansluiting	Stekkeraansluiting
CT-specificatie	Optioneel (secundaire stroom is 5A)
Nauwkeurigheid vermogensregeling	1%
Functies
Fail-safe functie	Ja
Remote upgrated	Ja
PF-aanpassing	Ja
Regeltijd	5s
Garantie	2 jaar

Ginlong Technologies Co., Ltd.
No. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo,
Zhejiang, 315712, P.R.China.

Tel: +86 (0)574 6578 1806
Fax: +86 (0)574 6578 1606

E-mail: info@ginlong.com
Web: www.ginlong.com

Houd u aan de daadwerkelijke producten in geval van afwijkingen in deze gebruikershandleiding.

Als u een probleem met de EPM ondervindt, zoek dan de EPM S/N op en neem contact met ons op. We zullen proberen uw vraag zo snel mogelijk te beantwoorden.

Referenties

• 光伏逆变器_太阳能并网逆变器-锦浪科技股份有限公司

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SOLIS 5G-serie - Handleiding Export Power Manager

Beschikbare talen
