Arrow ET501C - 5 IN 1 CORDLESS ELECTRIC MULTI TACKER Handleiding

VEILIGHEIDSINSTRUCTIES

Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen en begrijpen.

BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK

Om letsel en misbruik te voorkomen, dient u de handleiding voor gebruik te lezen.

Om gehoorverlies te voorkomen, dient u altijd gehoorbescherming te dragen tijdens het gebruik van het gereedschap.

Om oogletsel te voorkomen, dient u altijd een veiligheidsbril te dragen tijdens het gebruik van het gereedschap.

Neem alle veiligheidsberichten die dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

VEILIGHEID VAN HET WERKGEBIED

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik elektrisch gereedschap niet in een explosieve omgeving, in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
6. Als u elektrisch gereedschap in een vochtige omgeving gebruikt, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken

PERSOONLIJKE VEILIGHEID

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende middelen zoals een stofmasker, antislip veiligheidsschoenen, veiligheidshelmen of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
4. Verwijder een afstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

1. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel de stekker los van de stroombron en/of het batterijpakket van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning, vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap indien nodig repareren voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijkanten is minder snel vast te lopen en is gemakkelijker te bedienen.
7. Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits in overeenstemming met deze instructies. Praat rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

GEBRUIK EN ONDERHOUD VAN BATTERIJGEREEDSCHAP

1. Laad alleen op met de oplader die is gespecificeerd door de fabrikant. Een oplader die geschikt is voor een bepaald type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand creëren.
3. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
4. Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.

SERVICE

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

VEILIGHEIDSINSTRUCTIES VOOR TACKERS

VEILIGHEIDSWAARSCHUWINGEN VOOR TACKERS

Ga er altijd van uit dat het gereedschap bevestigingsmiddelen bevat. Onzorgvuldig omgaan met de tacker kan leiden tot onverwacht afvuren van bevestigingsmiddelen en persoonlijk letsel.

Richt het gereedschap niet op uzelf of op iemand in de buurt. Onverwacht activeren zal het bevestigingsmiddel afvuren, wat letsel kan veroorzaken.

Activeer het gereedschap niet tenzij het stevig tegen het werkstuk is geplaatst. Als het gereedschap geen contact maakt met het werkstuk, kan het bevestigingsmiddel van uw doel worden afgebogen.

Koppel het gereedschap los van de stroombron wanneer het bevestigingsmiddel in het gereedschap vastloopt. Tijdens het verwijderen van een vastgelopen bevestigingsmiddel kan de tacker per ongeluk worden geactiveerd als deze is aangesloten.

Wees voorzichtig bij het verwijderen van een vastgelopen bevestigingsmiddel. Het mechanisme kan onder druk staan en het bevestigingsmiddel kan met kracht worden afgevuurd tijdens het proberen een vastgelopen bevestigingsmiddel te bevrijden.

Zorg er bij het bevestigen van elektrische kabels voor dat de kabels niet onder spanning staan. Houd de tacker alleen vast aan geïsoleerde grijpvlakken. Gebruik alleen bevestigingsmiddelen die zijn ontworpen voor elektrische kabelinstallaties. Controleer of het bevestigingsmiddel de isolatie van de elektrische kabels niet heeft beschadigd. Een bevestigingsmiddel dat de isolatie van elektrische kabels beschadigt, kan leiden tot elektrische schokken en brandgevaar.

SPECIFIEKE VEILIGHEIDSREGELS

1. Houd het gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het gereedschap verborgen bedrading of het eigen snoer kan raken. Contact met een "onder spanning staande" draad zal ook blootgestelde metalen delen van het gereedschap "onder spanning" zetten en kan de bediener een schok geven.
2. Ken uw elektrisch gereedschap. Lees de handleiding zorgvuldig. Leer de toepassingen en beperkingen ervan kennen, evenals de specifieke potentiële gevaren die aan dit gereedschap zijn verbonden. Het volgen van deze regel kan het risico op elektrische schokken, brand of ernstig letsel verminderen.
3. Draag altijd een veiligheidsbril met zijschermen. Alledaagse brillen zijn GEEN veiligheidsbrillen. Het volgen van deze regel kan het risico op oogletsel verminderen.
4. Bescherm uw gehoor. Draag gehoorbescherming tijdens langdurige perioden van gebruik. Het volgen van deze regel kan het risico op ernstig persoonlijk letsel verminderen.
5. Bescherm uw longen. Draag een gezichts- of stofmasker als de bewerking stoffig is. Het volgen van deze regel kan het risico op ernstig persoonlijk letsel verminderen.
6. Maak geen misbruik van het snoer van de oplader. Draag het gereedschap nooit aan het snoer van de oplader. Trek nooit aan het snoer om het uit het stopcontact te halen. Houd het snoer van de oplader uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen. en scherpe randen en bewegende onderdelen.
7. Probeer het gereedschap niet te wijzigen. Uw Arrow draadloos elektrisch gereedschap heeft een geteste cyclustijd. Het is ontworpen om adequaat te presteren bij deze snelheid. Elke ongeoorloofde wijziging en/of gebruik kan leiden tot een gevaarlijke situatie die ernstig persoonlijk letsel veroorzaakt. Ongeautoriseerde onderdelen en/of gereedschapswijzigingen maken de garantie automatisch ongeldig.
8. Gebruik een geschikt oplaadapparaat. Tijdens het opladen moet het gereedschap altijd worden gevoed via een aardlekschakelaar met een nominale lekstroom van 20 mA of minder.

INDELING EN MEEGELEVERDE ARTIKELEN

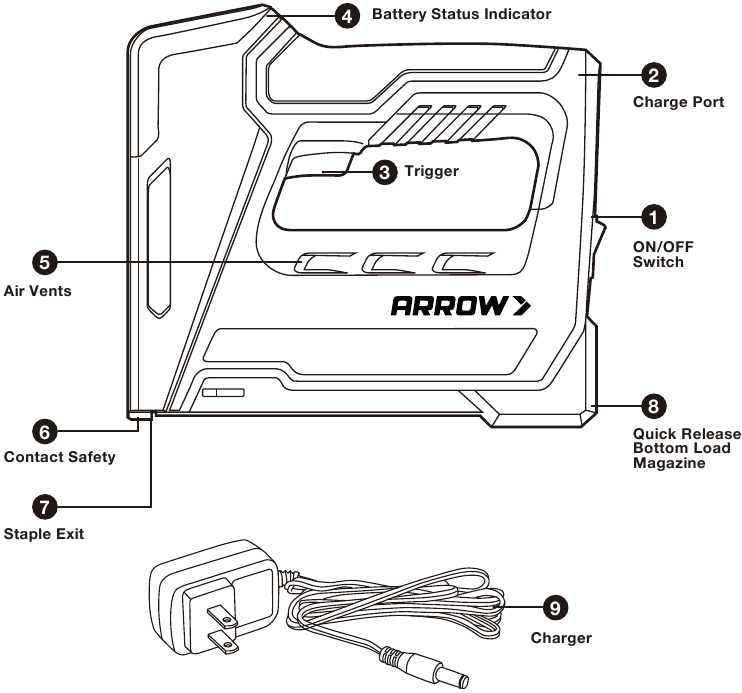

Indeling

(Afb. 1)

1. AAN/UIT-schakelaar
2. Oplaadpoort
3. Trekker
4. Batterijstatusindicator
5. Ventilatieroosters
6. Contactbeveiliging
7. Nietjesuitgang
8. Snelontgrendelmagazijn
9. Oplader

Meegeleverde artikelen

INHOUD DOOS

• Accugereedschap
• Oplader
• Originele veiligheids- en bedieningsinstructies

1. Controleer zorgvuldig of alle bovenstaande artikelen zijn meegeleverd.
2. Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden. Als u beschadigde of ontbrekende onderdelen aantreft, neem dan de eerste keer contact met ons op.

OPMERKING: Gooi de verzenddoos en het verpakkingsmateriaal niet weg totdat u klaar bent om uw nieuwe accugereedschap te gebruiken. De verpakking is gemaakt van recyclebare materialen. Voer deze materialen op de juiste manier af in overeenstemming met de lokale voorschriften.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Deze items kunnen worden ingeslikt en vormen een verstikkingsgevaar!

TECHNISCHE GEGEVENS

Voeding: 3,6 V DC
Batterijcapaciteit: 2,0 Ah
Batterijtype: Lithium-ion
Gewicht: 1,13 kg

Oplader voor het product
Batterijlaadspanning: 5 V DC
Batterijlaadstroom: 1 A

Oplaadeenheid
voedingsspanning: 100-240V~ 50/60 Hz
Oplaadtijd: 2 uur

RICHTLIJNEN VOOR DE NIETLENGTE

NIETMACHINE: TOEPASSINGEN

Laagspanningsbekabeling (voor kabels kleiner dan 6 mm Dia en 50 V Max)

• Feestverlichting
• Antennebedrading
• Telefoonbedrading
• Alarm systeem draad
• Kabel TV
• Audiosysteem

CANVAS/SCHERMTOEPASSINGEN

• Bekleden
• Decor
• Draad
• Canvas opspannen - Kunst
• Gaas/Screening
• Lijsten
• Lijststof
• Naaldpunt

RICHTLIJNEN VOOR DE LENGTE VAN BRAD EN PIN

DE TRACKER KAN ONDER NIETJES EN SPIJKERS SCHIETEN

WERKING

Zorg ervoor dat u alle veiligheidsinstructies hebt gelezen. Dit gereedschap wordt volledig gemonteerd geleverd. Er is geen montage vereist. Zorg ervoor dat het gereedschap is uitgeschakeld voordat u een van de bewerkingen uitvoert.

1. Zorg ervoor dat het gereedschap is uitgeschakeld.

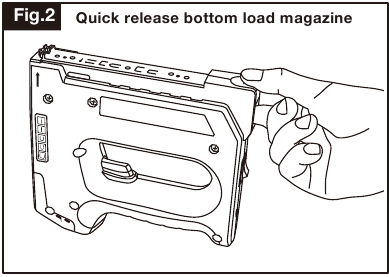

2. Het gereedschap heeft een nietmagazijn aan de onderkant. Draai het gereedschap ondersteboven en knijp in de duweenheid (Afb. 2)

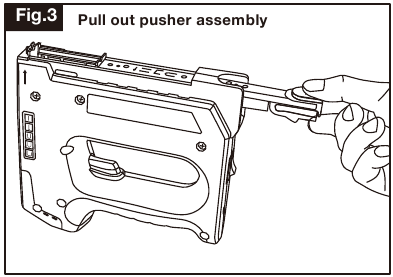

3. Trek de duweenheid eruit totdat deze stopt om het nietmagazijn te onthullen (Afb. 3)

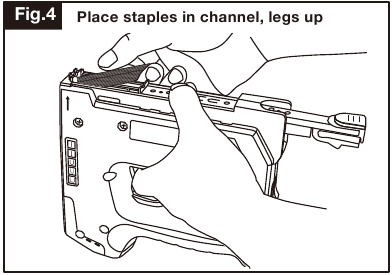

4. Plaats een nietjesstrip in het onderste kanaal zodat de pootjes omhoog wijzen (Afb. 4)

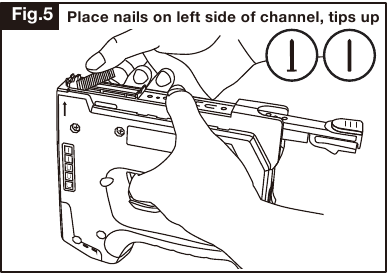

   Voor brad- en spijkerpennen, plaats alleen aan de linkerkant, duw de schuif gesloten en zorg ervoor dat de vergrendeling vastzit.
5. Voor brads, zorg ervoor dat de spijkerkoppen naar beneden wijzen. Voor pinnen, zorg ervoor dat de platte uiteinden naar beneden wijzen en de scherpe punt naar boven. Duw de schuif gesloten en zorg ervoor dat de vergrendeling vastzit. (Afb. 5).

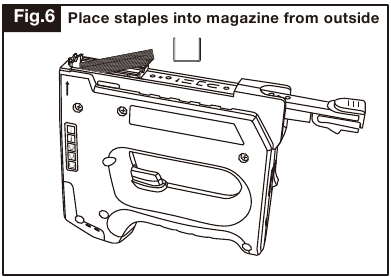

NIETJES: Plaats nietjes in het magazijn van buitenaf (Afb. 6).

Probeer nooit de duweenheid volledig te verwijderen, omdat dit het gereedschap kan beschadigen en de garantie ongeldig kan maken. Sluit de duweenheid totdat deze op zijn plaats klikt. Op zeer harde oppervlakken kan de terugslag van het schieten de penetratie van de spijker/niet belemmeren. Verbeter het aandrijfvermogen door stevig een hand op de bovenkant van de dop te plaatsen. (Afb. 7).

Uw gereedschap afvuren

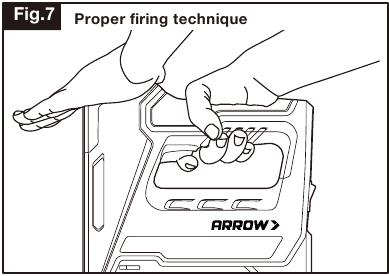

1. Om uw gereedschap af te vuren, zorg ervoor dat het gereedschap is ingeschakeld. plaats het op uw werkstuk en druk de contactbeveiliging aan de voorkant van het gereedschap in. Zodra de contactbeveiliging is ingedrukt, drukt u op de trekker om uw niet af te vuren. U moet de voorkant van het gereedschap optillen en de contactbeveiliging voor elke opname opnieuw activeren. Het gereedschap werkt bij lage temperaturen tot 0°C (32°F) en bij hogere temperaturen tot 40°C (104°F).

Hoe de juiste nietbeenlengte te bepalen

Bij het kiezen van de juiste nietbeenlengte voor een klus, zijn er twee basiszaken waarmee u rekening moet houden:

1. Dikte van het te nieten materiaal.
2. Hardheid van het hout. Als algemene regel geldt dat in hardhout een penetratie van ongeveer 1/4" in het hout voldoende is... en voor zachthout zou ongeveer 3/8" voldoende moeten zijn. De niet moet gelijk liggen met het onderliggende oppervlak, zoals weergegeven in (Afb. 8a).

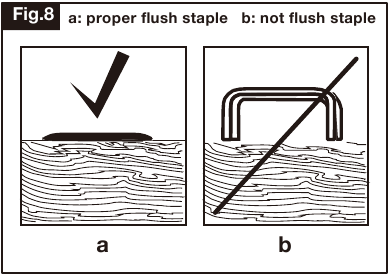

   Als de gebruikte niet echter niet gelijk ligt met het onderliggende oppervlak, zoals weergegeven in (Afb. 8b) – dit betekent dat er een te lange beenlengte is gebruikt. In dat geval raden we de volgende kortere beenlengte aan voor het gewenste resultaat.

OVER UW ACCU EN HET OPLADEN VAN HET GEREEDSCHAP

LET OP: Zorg ervoor dat uw accu volledig is opgeladen. Het gereedschap wordt geleverd met een oplader en ingebouwde accu, dus het is niet nodig om de accu te verwijderen of te vervangen. De 3,6V lithium-ionaccu is ontworpen om tot 500 schoten te leveren op een enkele lading.

OPLADEN

1. Steek de oplader in de achterkant van het gereedschap (Fig. 9).

2. Steek de oplader in het stopcontact.
3. Het opladen kan tot 2 uur duren.

BELANGRIJKE OPMERKINGEN OVER HET OPLADEN

1. Gebruik alleen de meegeleverde oplader
2. Status van het laadindicatorlampje
   1. Terwijl de oplader is losgekoppeld:
      Groen = goed opgeladen
      Rode flits = bijna lege accu
      Rode blip (kort aan, ongeveer 4 seconden uit) = kritiek lage accu (gereedschap uitgeschakeld)
      Groene flits (0,5 seconden aan, 4 seconden uit) = goede accu, gereedschap in energiebesparende modus
   2. Terwijl de oplader is aangesloten:
      Rode flits = opladen
      Groen = volledig opgeladen
      Snel knipperend rood = Defecte accu (gereedschap vervangen)
      Het gereedschap vuurt geen nietjes af terwijl de oplader is aangesloten. Koppel de oplader los van het gereedschap wanneer het opladen is voltooid.
3. De langste levensduur en de beste prestaties kunnen worden verkregen als de acculading van het gereedschap wordt opgeladen wanneer de luchttemperatuur tussen 65°F en 75°F (18°-24°C) ligt. LAAD de acculading van het gereedschap NIET op bij een luchttemperatuur onder 40°F(0℃) of boven 104°F(40℃). Dit voorkomt ernstige schade aan de accu.
4. Het wordt aanbevolen om 15 minuten te wachten na het opladen voordat u het gereedschap gebruikt om de mogelijkheid te vermijden dat het gereedschap oververhit raakt en de accu beschadigt.
5. Als de accu niet goed oplaadt:
   1. Controleer de stroom bij het stopcontact door een lamp of ander apparaat aan te sluiten.
   2. Controleer of het stopcontact is aangesloten op een lichtschakelaar die de stroom uitschakelt wanneer u de lichten uitschakelt.
   3. Verplaats het gereedschap tijdens het opladen naar een locatie waar de omringende luchttemperatuur ongeveer 65°F - 75°F (18°C - 24°C) is.
   4. Als de oplaadproblemen aanhouden, neem dan contact op met onze serviceafdeling.
6. Het elektrische gereedschap moet worden opgeladen wanneer het onvoldoende vermogen levert bij klussen die voorheen gemakkelijk konden worden gedaan. BLIJF NIET DOORGAAN het gereedschap onder deze omstandigheden te gebruiken om schade aan de accu te voorkomen. Volg de oplaadprocedure. U kunt een gedeeltelijk opgeladen gereedschap ook opladen wanneer u maar wilt, zonder nadelige gevolgen voor de accu of het geheugen van de accu.
7. Onder bepaalde omstandigheden, met de oplader aangesloten op de voeding, kunnen de blootliggende oplaadcontacten in de oplader worden kortgesloten door vreemd materiaal. Vreemde materialen van geleidende aard, zoals maar niet beperkt tot staalwol, aluminiumfolie of een opeenhoping van metaaldeeltjes, moeten uit de buurt van opladerholtes worden gehouden. Koppel de oplader los voordat u probeert het gereedschap schoon te maken.
8. Niet bevriezen of onderdompelen in water of een andere vloeistof.

REINIGING EN ONDERHOUD

Het gereedschap is vrijwel onderhoudsvrij. Houd het gereedschap schoon en stofvrij. Veeg schoon met een droge doek; gebruik geen agressieve chemicaliën om schoon te maken.
Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

OPSLAG

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 41°F (5°C) en 86°F (30°C). Bewaar het elektrische gereedschap in de originele verpakking.
