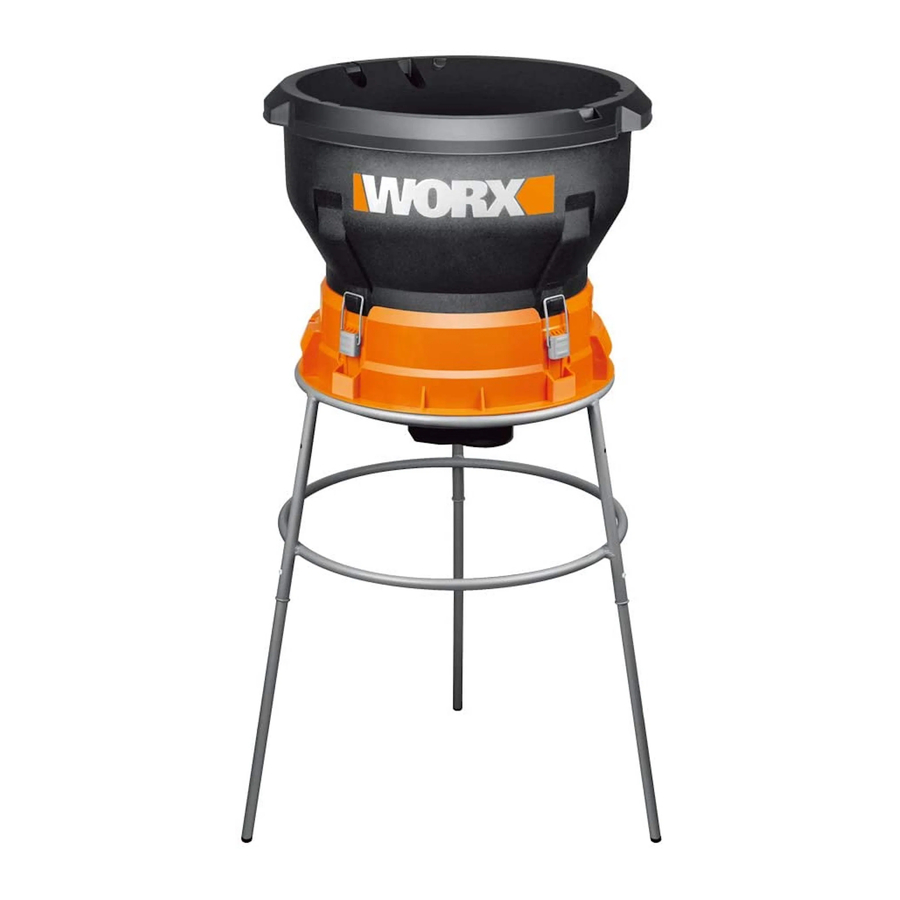

Worx WG430 - Handleiding bladverhakselaar

TECHNISCHE GEGEVENS

Spanning	120V~60Hz
Ampère	13A
Onbelast toerental	8500/min
Snijdiameter	13'' (320mm)
Lijndiameter	0.09'' (2.1mm)
Beschermingsklasse	/II
Machinegewicht	20Lbs (9kg)

ACCESSOIRES

Snijdraad: 24 stuks
Zaksteunring: 1 stuks

We raden u aan uw accessoires aan te schaffen in dezelfde winkel waar u het gereedschap hebt gekocht of op www.worxyardtools.com. Gebruik accessoires van goede kwaliteit die zijn gemarkeerd met een bekende merknaam. Kies het type op basis van de werkzaamheden die u wilt uitvoeren. Raadpleeg de accessoireverpakking voor meer informatie. Winkelpersoneel kan u helpen en advies geven.

VEILIGHEIDSINSTRUCTIES

Bij het gebruik van elektrische tuingereedschappen moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende:

De bladmulcher is ontworpen voor het versnipperen van bladeren, grasresten, naalden enz. Hij kan niet worden gebruikt voor het versnipperen van takken, stokken of kreupelhout. De machine is uitsluitend bedoeld voor huishoudelijk gebruik.

Lees alle instructies

VOOR ALLE DUBBEL GEÏSOLEERDE APPARATEN

1. Vervangingsonderdelen Gebruik bij onderhoud alleen identieke vervangingsonderdelen.
2. Gepolariseerde apparaataansluitingen
   Om het risico op elektrische schokken te verminderen, heeft dit apparaat een gepolariseerde stekker (één contact is breder dan de andere) en is het gebruik van een gepolariseerd verlengsnoer vereist. De stekker van het apparaat past slechts op één manier in een gepolariseerd verlengsnoer. Als de stekker niet volledig in het verlengsnoer past, draai de stekker dan om. Als de stekker nog steeds niet past, gebruik dan een correct gepolariseerd verlengsnoer. Een gepolariseerd verlengsnoer vereist het gebruik van een gepolariseerd stopcontact. Deze stekker past slechts op één manier in het gepolariseerde stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als de stekker nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker van de apparatuur, de contrastekker van het verlengsnoer of de stekker van het verlengsnoer op geen enkele manier.

VOOR ALLE APPARATEN

1. Vermijd een gevaarlijke omgeving - Gebruik geen apparaten in vochtige of natte omgevingen.
2. Niet gebruiken in de regen.
3. Houd kinderen uit de buurt - Alle bezoekers moeten op afstand van het werkgebied worden gehouden.
4. Draag geschikte kleding - Draag geen losse kleding of sieraden. Ze kunnen vast komen te zitten in bewegende delen. Het gebruik van rubberen handschoenen en stevig schoeisel wordt aanbevolen bij het werken in de buitenlucht. Draag een beschermende haardekking om lang haar in te sluiten.
5. Gebruik een veiligheidsbril - Gebruik altijd een gezichts- of stofmasker als de werkzaamheden stoffig zijn.
6. Gebruik het juiste apparaat - Gebruik het apparaat niet voor een andere klus dan waarvoor het bedoeld is.
7. Aardlekbeveiliging (GFCI) moet worden geboden op de stroomcircuits of stopcontacten die voor het tuingereedschap worden gebruikt. Stopcontacten met ingebouwde GFCI-bescherming zijn beschikbaar en kunnen worden gebruikt voor deze veiligheidsmaatregel.
8.
   Om het risico op elektrische schokken te verminderen, mag u het alleen gebruiken met een verlengsnoer dat bedoeld is voor gebruik buitenshuis, zoals een verlengsnoer van het type SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A of SJTOW-A. Uitzondering: de typen SW, SOW, STW, STOW, SJW, SJOW, SJTW en SJTOW zijn alternatieve aanduidingen voor de typen SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A en SJTOW-A, respectievelijk.
9. Verlengsnoer - Zorg ervoor dat uw verlengsnoer in goede staat is. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te dragen die uw product zal verbruiken. Een te klein verlengsnoer veroorzaakt een daling van de lijnspanning, wat resulteert in stroomverlies en oververhitting. Tabel 1 toont de juiste maat om te gebruiken, afhankelijk van de snoerlengte en het typeplaatje. Gebruik bij twijfel de volgende zwaardere maat. Hoe kleiner het meetnummer, hoe zwaarder het snoer. Om het risico op loskoppeling van het snoer van het apparaat van het verlengsnoer tijdens het gebruik te verminderen:
   1. Maak een knoop zoals weergegeven in Afbeelding 2; of
   2. Gebruik een van de stekker-contrastripes of connectoren die in deze handleiding worden beschreven.
10. Vermijd onbedoeld starten - Draag het aangesloten apparaat niet met uw vinger op de schakelaar.
    Zorg ervoor dat de schakelaar uit staat wanneer u de stekker in het stopcontact steekt.
11. Misbruik het snoer niet - Draag het apparaat nooit aan het snoer en trek er niet aan om het uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
12. Pak de blootliggende snijbladen of snijranden niet vast bij het oppakken of vasthouden van het apparaat. (Alleen voor grasscharen en soortgelijke apparaten.)
13. Forceer het apparaat niet - Het zal het werk beter doen en met minder kans op letsel tegen het tarief waarvoor het is ontworpen.
14. Reik niet te ver - Zorg te allen tijde voor een goede stand en evenwicht.
15. Blijf alert - Let op wat u doet. Gebruik uw gezond verstand. Gebruik het apparaat niet als u moe bent.
16. Koppel het apparaat los - Koppel het apparaat los van de stroomvoorziening wanneer het niet in gebruik is, voor onderhoud, bij het vervangen van accessoires zoals messen, enzovoort.
17. Bewaar ongebruikte apparaten binnenshuis - Wanneer apparaten niet in gebruik zijn, moeten ze binnenshuis worden opgeslagen op een droge en hoge of afgesloten plaats - buiten bereik van kinderen.
18. Onderhoud het apparaat met zorg - Houd de snijkant scherp en schoon voor de beste prestaties en om het risico op letsel te verminderen. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer het snoer van het apparaat regelmatig en laat het, indien beschadigd, repareren door een erkende servicefaciliteit. Inspecteer verlengsnoeren regelmatig en vervang ze indien beschadigd. Houd de handgrepen droog, schoon en vrij van olie en vet.
19. Controleer beschadigde onderdelen - Voordat u het apparaat verder gebruikt, moet een beschermkap of ander beschadigd onderdeel zorgvuldig worden gecontroleerd om vast te stellen of het goed werkt en de beoogde functie vervult. Controleer de uitlijning van bewegende delen, het vastlopen van bewegende delen, het breken van onderdelen, de montage en alle andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander beschadigd onderdeel moet correct worden gerepareerd of vervangen door een erkend servicecentrum, tenzij anders aangegeven in deze handleiding.

Minimale dikte voor verlengsnoeren

Tabel 1.

OPMERKING: Alleen de toepasselijke onderdelen van de tabel hoeven te worden opgenomen. Een 120 volt-product hoeft bijvoorbeeld niet de 240 volt-kop op te nemen.

Methode om het verlengsnoer vast te zetten

1. Bind het snoer vast zoals weergegeven

2. Sluit de stekker en het stopcontact aan

   Afbeelding 2

AANVULLENDE VEILIGHEIDSREGELS VOOR BLADMULCHER

De bladmulcher is ontworpen voor het versnipperen van bladeren, grasresten, naalden enz. Hij kan niet worden gebruikt voor het versnipperen van takken, stokken of kreupelhout.

1. Maak uzelf vertrouwd met alle onderdelen van deze gebruikershandleiding voordat u probeert de bladmulcher te gebruiken. Deze bladmulcher mag uitsluitend worden gebruikt voor het doel waarvoor hij is bedoeld.
2. Gebruik alleen onderdelen of accessoires die specifiek zijn ontworpen voor gebruik met deze bladmulcher. Het gebruik van andere onderdelen of accessoires kan het risico op letsel vergroten.
3. Houd kinderen uit de buurt - Alle bezoekers moeten op afstand van het werkgebied worden gehouden.
4. Laat uw handen of enig ander deel van uw lichaam of kleding nooit in de bovenste behuizing of trechter komen.
5. Vermijd gevaarlijke omgevingen - Gebruik de bladmulcher niet in vochtige of natte omgevingen. Niet in de regen gebruiken. Bewaar binnenshuis wanneer niet in gebruik, op een droge en hoge of afgesloten plaats - buiten bereik van kinderen.
6. Deze bladmulcher moet op een stevige, vlakke ondergrond worden gebruikt.
7. Draag geschikte kleding - Draag geen losse kleding of sieraden. Ze kunnen vast komen te zitten in bewegende delen. Het gebruik van werkhandschoenen en stevig schoeisel wordt geadviseerd bij het werken in de buitenlucht. Draag een beschermende haardekking om lang haar in te sluiten.
8. Blijf alert - Let op wat u doet. Gebruik uw gezond verstand. Gebruik de bladmulcher niet als u moe bent.
9. Misbruik de stroom- of verlengsnoeren niet - Draag de unit nooit aan het stroomsnoer en trek er niet aan om deze uit het stopcontact te halen. Houd alle snoeren schoon en uit de buurt van hitte, olie en scherpe randen en controleer ze voor elk gebruik op beschadigingen.
10.
    Om het risico op elektrische schokken te verminderen, mag u alleen een verlengsnoer gebruiken dat bedoeld is voor gebruik buitenshuis.
11. Aardlekbeveiliging (GFCI) moet worden geboden op de stroomcircuits of stopcontacten die voor deze bladmulcher worden gebruikt. Stopcontacten met ingebouwde GFCI-bescherming zijn beschikbaar en kunnen worden gebruikt voor deze veiligheidsmaatregel.
12. Als het om welke reden dan ook nodig is om de bladmulcher te inspecteren, reinigen of repareren, schakel dan de bladmulcher uit en wacht totdat deze volledig tot stilstand is gekomen en koppel vervolgens het netsnoer los voordat u een dergelijke inspectie of reparatie uitvoert.
13. Koppel de bladmulcher los van de stroombron wanneer deze niet in gebruik is, voor onderhoud en bij het vervangen van snijlijnen.
14. Wees bij het invoeren van materiaal in de bladmulcher uiterst voorzichtig dat er geen stukken metaal, stenen, flessen, blikjes of andere vreemde voorwerpen worden meegevoerd.
15. Forceer de bladmulcher niet. Het zal het werk beter doen en met minder kans op letsel wanneer het wordt gebruikt tegen het tarief waarvoor het is ontworpen.
16. Als het snijmechanisme een vreemd voorwerp raakt of als uw bladmulcher een ongewoon geluid of trilling begint te maken, schakel hem dan onmiddellijk uit, wacht tot de bladmulcher volledig tot stilstand is gekomen en koppel vervolgens het netsnoer los en neem de volgende stappen:
    1. Verwijder vreemd of verstopt materiaal.
    2. Controleer op losse onderdelen en draai ze vast om een ​​veilige werking te garanderen.
    3. Vervang of repareer beschadigde onderdelen.
17. Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar uit staat wanneer u de stekker van de bladmulcher in het stopcontact steekt.
18. Gebruik altijd een veiligheidsbril. Draag een gezichts- of stofmasker als de werkzaamheden stoffig zijn.
19. Controleer de uitlaatperiodiek na het stoppen van de bladmulcher om ervoor te zorgen dat het verwerkte materiaal zich niet ophoopt en de koelopeningen van de motor verstopt.
20. Reik niet te ver - Zorg te allen tijde voor een goede stand en evenwicht.
21. Verplaats de bladmulcher niet wanneer de motor draait of met uw vinger op de schakelaar.
22. Onderhoud de bladmulcher met zorg - Volg de instructies voor het vervangen van snijlijnen en voor het reinigen van het luchtfilter. Inspecteer het netsnoer van de bladmulcher periodiek en laat het, indien beschadigd, repareren door een erkende servicefaciliteit. Houd de handgrepen droog, schoon en vrij van olie en vet.
23. Controleer beschadigde onderdelen - Voordat u de bladmulcher verder gebruikt, moet elk beschadigd onderdeel zorgvuldig worden gecontroleerd om vast te stellen of het goed werkt en de beoogde functie vervult. Controleer de uitlijning van bewegende delen, het vastlopen van bewegende delen, het breken van onderdelen, de montage en alle andere omstandigheden die de werking kunnen beïnvloeden, een beschermkap of ander beschadigd onderdeel moet correct worden gerepareerd of vervangen door een erkend servicecentrum, tenzij elders in deze handleiding anders is aangegeven.

BEWAAR DEZE INSTRUCTIES

SYMBOLEN

Pijlen geven aan in welke richting objecten worden weggeslingerd door de draaiing van de lijn.

Draag oogbescherming

Draag stofmasker

OPMERKING: Lees voor gebruik van het gereedschap de instructie zorgvuldig door.

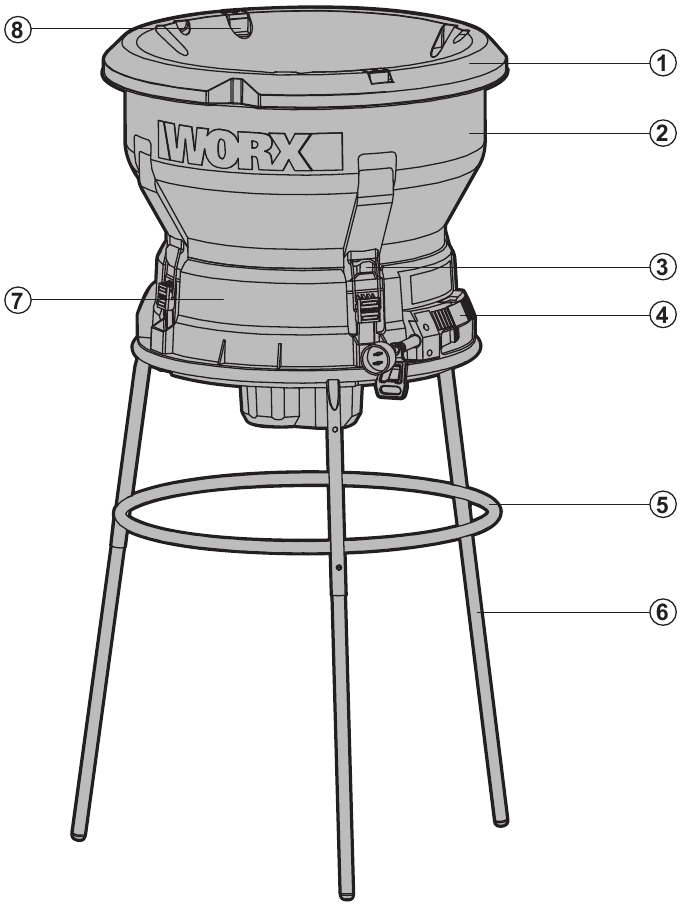

OVERZICHT

1. Trechterdeksel
2. Trechter
3. Klem
4. Hoofdschakelaar
5. Standaard
6. Standaardpoten
7. Motorhuis
8. Vergrendelknop

* Niet alle afgebeelde of beschreven accessoires zijn inbegrepen bij de standaardlevering.

DE MACHINE MONTEREN

Wees voorzichtig bij het uitnemen van de onderdelen uit de doos. Scheid de onderdelen niet met geweld en controleer of elk onderdeel intact is. Als een onderdeel kapot is, neem dan contact op met de servicevertegenwoordiger.

DE MACHINE UITPAKKEN

1. Haal de drie poten (6) uit de trechter. (Zie afb. A)

2. Haal het trechterdeksel eraf door op de vergrendelknop te drukken zoals weergegeven in afb. B.

3. Verwijder het motorhuis van de trechter. (Zie afb. C)

4. Haal de trechter uit de standaard. (Zie afb. D)


DE VERMALERSTANDAARD MONTEREN

1. Steek de drie poten in de standaard zoals weergegeven in afb. E1.

   Zorg ervoor dat de uitlijnings-/ontgrendelknop van elke poot (a) correct is geplaatst en in elk gat van het bovenste deel van de standaard is gestoken. (Zie afb. E2)


DE VERMALENDE AANDRIJFKOP MONTEREN

1. Plaats het motorhuis op de standaard. Zorg ervoor dat het motorhuis stabiel op de standaard staat. (Zie afb. F)

2. Plaats de trechter op het motorhuis. Zorg ervoor dat deze is vergrendeld door de klemmen op het motorhuis. (Zie afb. G)

3. Plaats het trechterdeksel over de trechter. Zorg ervoor dat de vergrendellipjes van het trechterdeksel stevig aan de trechter zijn bevestigd. (Zie afb. H)


Bevestig het trechterdeksel correct aan de trechter door de inkepingen (b) van elk stuk uit te lijnen

DE ZAKSTEUNRING GEBRUIKEN

(Zie afb. I,J,K1,K2)

OPMERKING: de zaksteunring lost het vervelende probleem op van het openhouden van de papieren zak (papieren zakken niet inbegrepen in de verpakking).

1. Gebruik twee schroeven en vleugelmoeren om beide uiteinden van de zaksteunring met elkaar te verbinden. Plaats de hardware in een positie waarin de zaksteunring het beste past bij de papieren zak die u gebruikt (Zie afb. I).

2. Steek de zaksteunring in de zak net onder de vullijn. (Zie afb. J)

3. Vouw de papieren zak aan de binnenkant langs de vullijn van de zak. (Zie afb. K1,K2)



EEN OPVANGZAK PLAATSEN

1. Wanneer u een papieren zak met steunring gebruikt, plaatst u de zak van bovenaf in de standaard. (Zie afb. L1)

2. Als u een plastic opvangzak gebruikt, rolt u deze over de bovenkant van de standaard, net als bij een vuilniszak die op een vuilnisemmer wordt gebruikt. (Zie afb. L2)


EEN VOLLE OPVANGZAK VERWIJDEREN

1. Wanneer de zak vol is, schakelt u de versnipperaar uit en haalt u de stekker eruit. Til de versnipperende aandrijfkop van de standaard.(Zie afb. L3)

2. Til de standaard van bovenaf van de opvangzak. (Zie afb. L4)


WERKING

AAN/UIT-SCHAKELAAR

De AAN/UIT-schakelaar bevindt zich aan de onderkant van het motorhuisgedeelte van de aandrijfkop. Om in te schakelen, trekt u de schakelaar uit. (Zie afb. M1)

Om uit te schakelen, drukt u de schakelaar in. (Zie afb. M2)

Om blootstelling aan stoffige warme lucht te voorkomen, ga niet voor de ventilatieopeningen van de motor staan.

UW MACHINE LADEN

Voer, terwijl de versnipperaar draait, dubbele handvol droge bladeren of enkele handvol natte bladeren in de trechter. Laat de machine de lading volledig versnipperen en op snelheid komen voordat u de volgende handvol inbrengt. Overbelast de machine niet door deze op lage snelheid te laten werken: dit kan ervoor zorgen dat de motor stopt. Als dit gebeurt, zet u de schakelaar uit, haalt u de stekker van de machine uit het stopcontact, verwijdert u het onversnipperde materiaal uit de trechter, start u de machine opnieuw en gaat u verder met versnipperen.

Het vullen van de versnipperaar met onversnipperd materiaal met een snelheid die de machine niet aankan, kan leiden tot permanente schade aan uw motor. Draag altijd een beschermende bril en een masker.

ONDERHOUD

UW UNIT REINIGEN

Uw unit vereist minimaal onderhoud, afgezien van reiniging. Het wordt aanbevolen om opgehoopt residu in het huisvestingsgebied tijdens en na elk gebruik te verwijderen. Wanneer volledig gedemonteerd, reinigt u het trechterdeksel en de trechter met schoon water, terwijl u een droge doek gebruikt om het motorhuis te reinigen. Vervang de snijlijn zo vaak als nodig is en reinig het luchtfilter regelmatig. Elk ander onderhoud of reparaties moeten worden uitgevoerd.

Het direct reinigen van het motorhuis met water leidt tot permanente schade aan de motor.

VERVANGING VAN DE SNIJLIJN

(Zie afb. N):

Vervang de snijlijn (e) wanneer een merkbare afname van de versnipperingsefficiëntie wordt waargenomen. Om gebruikte snijlijnen te verwijderen, knipt u de oude lijnen door en trekt u de resterende lijn uit de spinnerkop (f). Bij het installeren van nieuwe snijlijnen plaatst u elk uiteinde van de nieuwe lijn door de twee gaten in de paal bovenop de spinnerkop en door zodat beide uiteinden van de lijn gelijk zijn. Leid vervolgens de lijnen door elke bijbehorende ferrule zodat beide uiteinden van de lijn gelijk zijn.

Opmerking: er is een ingebouwde lijnsnijder die lijnen snijdt en trimt die iets langer zijn dan gewenst.

Voor optimale prestaties gebruikt u alleen vervangingslijnen van het merk WORX. Aftermarket monofilamentlijnen met een maximale diameter van 0,09'' (2,1 mm) en een maximale lengte van 13,8" kunnen tijdelijk worden vervangen. Het gebruik van dikkere lijnen, lijnen van vervangend materiaal of lijnen langer dan 13,8" kan leiden tot permanente schade aan uw motor en / of letsel en maakt de garantie van de fabrikant ongeldig. Vervang onmiddellijk alle versleten onderdelen van de spinnerkop.

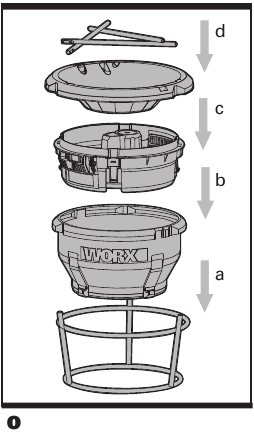

OPSLAG

(Zie afb. O):

Wanneer de bladversnipperaar aan het einde van het seizoen wordt opgeslagen, demonteert u deze en stapelt u deze in de volgende volgorde:

1. Plaats de trechter in de standaard,
2. Plaats de motor in de trechter.
3. Plaats het trechterdeksel op de motor.
4. Laat de poten op het trechterdeksel rusten.
