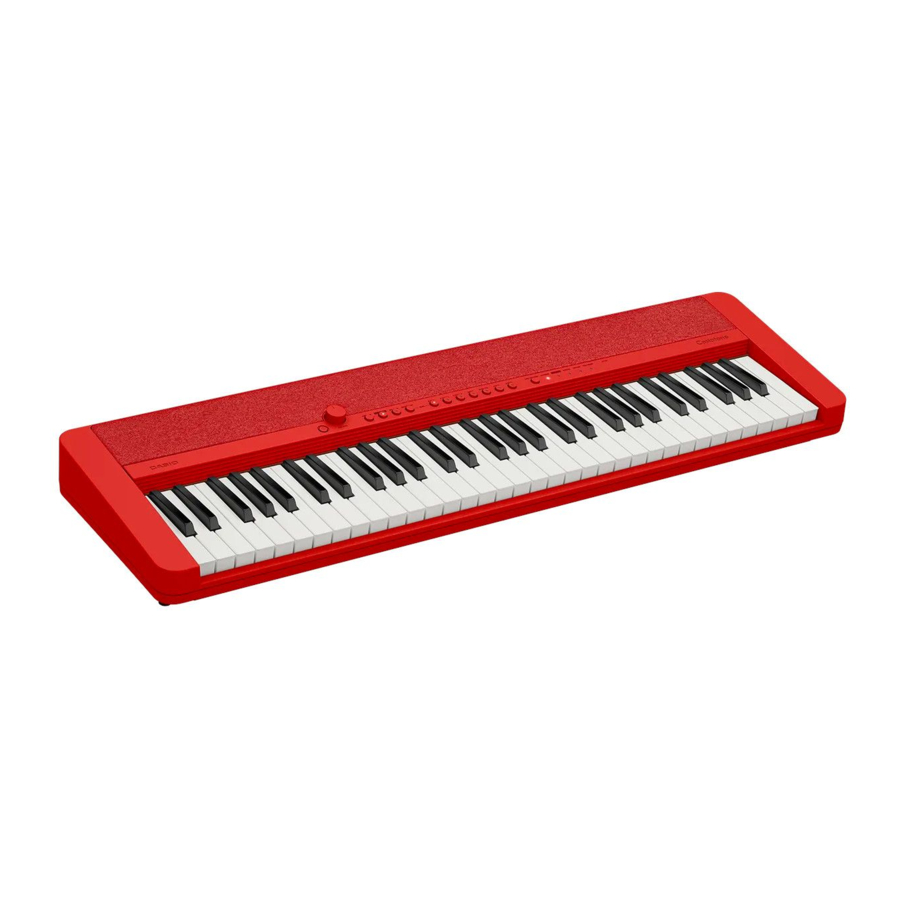

Casio CT-S1, CT-S1-76, CT-S1-76WE - Handleiding MIDI-controller
Overzicht
Productconfiguratie als MIDI-apparaat
Als MIDI-apparaat bestaat dit instrument uit het systeemgedeelte, het geluidsgeneratorgedeelte en het prestatiecontrollergedeelte, zoals hieronder beschreven. Elk van deze secties kan specifieke MIDI-berichten verzenden en ontvangen in overeenstemming met zijn functie.
Systeemsectie
De systeemsectie beheert de instrumentstatus en gebruikersgegevens.
Prestatiecontrollersectie
De prestatiecontrollersectie voert toetsenbordspel en controllerbewerkingen uit en genereert prestatieberichten. In principe worden gegenereerde prestatieberichten naar externe bestemmingen verzonden, terwijl ze ook naar de geluidsgeneratorsectie worden verzonden. Het kanaalnummer van het verzonden kanaalbericht is in overeenstemming met de MIDI-instelling van het instrument. Zie de gebruikershandleiding van het instrument voor meer informatie over de MIDI-instelling.
Geluidsgeneratorsectie
De geluidsgeneratorsectie voert voornamelijk ontvangst van prestatie-informatie en geluidsbroninstellinginformatie uit. Het bestaat uit een gemeenschappelijk deel dat niet afhankelijk is van het kanaal en een muziekinstrumentdeel dat onafhankelijk is van elk kanaal.
- Geluidsgenerator gemeenschappelijk blok
Het gemeenschappelijke blok bestaat uit systeemeffecten, master control, enz. Deze kunnen worden bestuurd door effectfunctie, algemene universele systeemexclusieve berichten of de systeemexclusieve berichten van het instrument of alles. Er zijn twee soorten systeemeffecten op dit instrument: systeemeffecten die worden toegepast op toetsenbordspelende delen en systeemeffecten die worden toegepast op andere delen. - Instrumentdeelblok
De instrumentdeelsectie is verdeeld in A-, B-, C-groepen voor elke 16 delen en bestaat uit een totaal van 48 delen. De instellingen van elk deel kunnen worden gewijzigd met behulp van kanaalberichten of systeemexclusieve berichten van het instrument of alles. Hiervan kunnen alleen de C-groepekanalen worden bestuurd door externe kanaalberichten.
De functies die aan elk deel zijn toegewezen, worden hieronder weergegeven.
| Poort | Deelnummer | MIDI Receive Ch | MIDI Transmit ch | Toegewezen functie | Details |
| A | 01 | - | 1-16 | Upper1 | - |
| A | 02 | - | 1-16 | Upper2 | - |
| A | 03 | - | - | - | - |
| A | 04 | - | - | - | - |
| A | 05 | - | - | - | - |
| A | 06 | - | - | - | - |
| A | 07 | - | - | - | - |
| A | 08 | - | - | Metronoom | - |
| A | 09 | - | - | - | - |
| A | 10 | - | - | - | - |
| A | 11 | - | - | - | - |
| A | 12 | - | - | - | - |
| A | 13 | - | - | - | - |
| A | 14 | - | - | - | - |
| A | 15 | - | - | - | - |
| A | 16 | - | - | - | - |
| B | 17 | - | - | Recorder | System Track Upper1 |
| B | 18 | - | - | Recorder | System Track Upper2 |
| B | 19 | - | - | - | - |
| B | 20 | - | - | - | - |
| B | 21 | - | - | - | - |
| B | 22 | - | - | - | - |
| B | 23 | - | - | - | - |
| B | 24 | - | - | - | - |
| B | 25 | - | - | Notification Tone | - |
| B | 26 | - | - | Upper1 Selected Tone | - |
| B | 27 | - | - | Upper2 Selected Tone | - |
| B | 28 | - | - | - | - |
| B | 29 | - | - | - | - |
| B | 30 | - | - | - | - |
| B | 31 | - | - | - | - |
| B | 32 | - | - | - | - |
| C | 33 | 1 | - | MIDI/Song Play | - |
| C | 34 | 2 | - | MIDI/Song Play | - |
| C | 35 | 3 | - | MIDI/Song Play | - |
| C | 36 | 4 | - | MIDI/Song Play | - |
| C | 37 | 5 | - | MIDI/Song Play | - |
| C | 38 | 6 | - | MIDI/Song Play | - |
| C | 39 | 7 | - | MIDI/Song Play | - |
| C | 40 | 8 | - | MIDI/Song Play | - |
| C | 41 | 9 | - | MIDI/Song Play | - |
| C | 42 | 10 | - | MIDI/Song Play | - |
| C | 43 | 11 | - | MIDI/Song Play | - |
| C | 44 | 12 | - | MIDI/Song Play | - |
| C | 45 | 13 | - | MIDI/Song Play | - |
| C | 46 | 14 | - | MIDI/Song Play | - |
| C | 47 | 15 | - | MIDI/Song Play | - |
| C | 48 | 16 | - | MIDI/Song Play | - |
Over het timbrastype
Tonen die door elk instrumentdeel worden geselecteerd, hebben een kenmerk dat afhankelijk is van het type geluidsbronbewerking. Dit kenmerk wordt het "timbrastype" genoemd en is een van de onderstaande typen.
- LM (Linear Morphing) Piano
Dit timbrastype is voor Linear Morphing pianotonen. De vervalsnelheid van de klinkende stem en de karakteristieken van het Damper Resonance-effect worden naadloos gewijzigd in overeenstemming met de ingedrukte hoeveelheid demperpedaal. De methode voor het produceren van geluid in reactie op de nootberichten verschilt ook van die van het melodietimbrastype en de werking is geoptimaliseerd voor piano. - Melodie
Dit timbrastype is geoptimaliseerd voor normale melodietonen. Het demperpedaal voert aan/uit-bewerkingen uit. - Drum
Deze instelling is geoptimaliseerd voor drumgeluiden. Het demperpedaal functioneert niet. De Hold1-, Channel Coarse Tune- en Master Coarse Tune-berichten worden genegeerd als ze worden ontvangen.
Zie "Program Change" voor informatie over toonselectie.
Verzenden/ontvangen van MIDI-berichten in elk instrumentdeel regelen
Het verzenden en ontvangen van MIDI-berichten voor elk instrumentdeel kan worden geregeld door globale MIDI-instellingen van het instrument. Raadpleeg de gebruikershandleiding van het instrument voor meer informatie.
Voorwaarden die het verzenden en ontvangen van berichten uitschakelen
Er kunnen helemaal geen MIDI-berichten worden verzonden of ontvangen terwijl het instrument opstart, afsluit, toegang heeft tot flashgeheugen, enz.
Kanaalbericht
Note Off
Indeling
Verzenden Verzonden wanneer er iets op het toetsenbord wordt bespeeld. Het toetsnummer verandert in overeenstemming met de Transpose-functie en de Octaafverschuivingsfunctie.
Ontvangen Ontvangst stopt een noot die wordt afgespeeld door een note on-bericht.
Note On
Verzenden Verzonden wanneer er iets op het toetsenbord wordt bespeeld. Het toetsnummer verandert in overeenstemming met de Transpose-functie en de Octaafverschuivingsfunctie.
Ontvangen Ontvangst laat een noot van het overeenkomstige instrumentpart horen.
Control Change
Zie de betreffende secties in deze handleiding voor meer informatie over berichten.
Bank Select (00H,20H)
Opmerking1: Zie de toonlijst die bij de gebruikershandleiding van het instrument wordt geleverd voor meer informatie over de relatie tussen de MSB-waarde en de toon.
Verzenden Verzonden wanneer een tooninstellingsnummer is geselecteerd.
Ontvangen Ontvangst veroorzaakt een verandering in het toonbanknummer dat in het instrumentgeheugen is opgeslagen, maar de toon wordt pas daadwerkelijk gewijzigd wanneer een Program Change-bericht wordt ontvangen. Zie 'Program Change' voor meer informatie.
Modulatiewiel of -hendel (01H)
Ontvangen Ontvangst voegt modulatie van een diepte die is gespecificeerd door de waarde toe aan de toon die wordt afgespeeld. In het geval van een toon waarop al modulatie is toegepast, verhoogt de ontvangst van dit bericht de modulatiediepte. Het modulatie-effect verschilt afhankelijk van de gebruikte toon.
Portamento-tijd (05H)
Ontvangen Ontvangst wijzigt de portamento-toepassingstijd.
Gegevensinvoer (06H,26H)
Ontvangen Ontvangst wijzigt de parameter die is toegewezen aan RPN.
Kanaalvolume (07H)
Verzenden Verzonden wanneer het partvolume wordt gewijzigd.
Ontvangen Ontvangst wijzigt het partvolume.
Pan (0AH)
Opmerking1: Zie "Pan-instellingswaardetabel" in "Instellingswaarden en verzend-/ontvangstwaarden" voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden.
Ontvangen Ontvangst wijzigt de pan van de overeenkomstige part.
Expression Controller (0BH)
Ontvangen Ontvangst wijzigt de expressiewaarde.
Damperpedaal (sustain) (40H)
Verzenden Verzonden wanneer een pedaal met een sustainfunctie wordt bediend.
Ontvangen Ontvangst voert een bewerking uit die equivalent is aan een sustainpedaalbewerking.
Timbre Type Specific Operation Deze bewerking verschilt afhankelijk van de instelling van het Timbre Type (zie "Over het Timbre Type").
- LM (Linear Morphing) Piano
Continue regeling van het volgende wordt uitgevoerd in overeenstemming met de waarde van het ontvangen bericht. - Vervalpercentage pianonoot
- Resonantie-eigenschappen en vervalpercentage van Damper Resonance-effect
zie "Sustainpedaal-instellingswaardetabel" in "Instellingswaarden en verzend-/ontvangstwaarden".
- Melody
Sustain uit/aan-regeling wordt uitgevoerd in overeenstemming met de waarde van het ontvangen bericht. Zie de "Uit/Aan-instellingswaardetabel" in "Instellingswaarden en verzend-/ontvangstwaarden" voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden. - Drum
Het ontvangen bericht heeft geen invloed op de werking van de geluidsbron.
Portamento aan/uit (41H)
Opmerking1: Zie de "Uit/Aan-instellingswaardetabel" in "Instellingswaarden en verzend-/ontvangstwaarden" van dit document voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden.
Ontvangen Ontvangst wijzigt de portamento aan/uit-instelling.
Sostenuto (42H)
Opmerking1: Zie de "Uit/Aan-instellingswaardetabel" in "Instellingswaarden en verzend-/ontvangstwaarden" van dit document voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden.
Verzenden Verzonden wanneer een pedaal met een sostenutofunctie wordt bediend.
Ontvangen Ontvangst voert een bewerking uit die equivalent is aan een sostenutopedaalbewerking.
Softpedaal (43H)
Opmerking1: Zie de "Uit/Aan-instellingswaardetabel" in "Instellingswaarden en verzend-/ontvangstwaarden" van dit document voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden.
Verzenden Verzonden wanneer een pedaal met een softfunctie wordt bediend.
Ontvangen Ontvangst voert een bewerking uit die equivalent is aan een softpedaalbewerking.
Filterresonantie (47H)
Ontvangen Ontvangst wijzigt de filterresonantie-intensiteit.
Loslaat tijd (48H)
Opmerking1: Zie de "-64 - 0 - +63-instellingswaardetabel" in "Instellingswaarden en verzend-/ontvangstwaarden" van dit document voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden.
Verzenden Verzonden wanneer de sustainfunctie wordt gebruikt.
Ontvangen Ontvangst brengt een relatieve verandering aan in de tijd die een noot nodig heeft om tot nul te vervallen nadat een toets is losgelaten.
Aanvalstijd (49H)
Opmerking1: Zie de " –64 - 0 - +63-instellingswaardetabel" in "Instellingswaarden en verzend-/ontvangstwaarden" van dit document voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden.
Ontvangen Ontvangst brengt een relatieve verandering aan in de tijd die een noot nodig heeft om tot het maximale niveau te stijgen.
Filter Cutoff Frequency (4AH)
Opmerking1: Zie de " –64 - 0 - +63-instellingswaardetabel" in "Instellingswaarden en verzend-/ontvangstwaarden" van dit document voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden.
Ontvangen Ontvangst wijzigt de filter cutoff frequency.
Vibrato-snelheid (4CH)
Opmerking1: Zie de " –64 - 0 - +63-instellingswaardetabel" in "Instellingswaarden en verzend-/ontvangstwaarden" van dit document voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden.
Ontvangen Ontvangst wijzigt de snelheid van vibrato.
Vibratodiepte (4DH)
Opmerking1: Zie de " –64 - 0 - +63-instellingswaardetabel" in "Instellingswaarden en verzend-/ontvangstwaarden" van dit document voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden.
Ontvangen Ontvangst wijzigt de diepte van vibrato.
Vibratovertraging (4EH)
Opmerking1: Zie de "–64 - 0 - +63-instellingswaardetabel" in "Instellingswaarden en verzend-/ontvangstwaarden" van dit document voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden.
Ontvangen Ontvangst wijzigt de vertragingstijd van vibrato.
Portamento Control (54H)
Ontvangen Ontvangst van dit bericht slaat eerst het Source Note Number voor de volgende noot op. Wanneer de volgende Note On wordt ontvangen, wordt het portamento-effect toegepast op de noot met behulp van dit Source Note Number als het pitch-startpunt en het toetsnummer van de Note On-gebeurtenis als het eindpunt. Als er op dit moment al een noot wordt afgespeeld door Source Note Number, wordt de nieuwe note on niet uitgevoerd en wordt het portamento-effect toegepast op de pitch van de noot die wordt afgespeeld. Dat wil zeggen dat legato-spel wordt uitgevoerd.
Reverb Send Level (5BH)
Ontvangen Ontvangst wijzigt de reverb send van de overeenkomstige part.
RPN (Registered Parameter Number) (64H,65H)
Pitch Bend Sensitivity
Ontvangen Ontvangst wijzigt het Bend Range van de overeenkomstige part.
Channel Fine Tuning
Ontvangen Ontvangst wijzigt de fijnafstemming van de overeenkomstige part.
Channel Coarse Tune
Ontvangen Ontvangst wijzigt de grove afstemming van de overeenkomstige part. Heeft geen invloed op de werking van de geluidsbron wanneer het Timbre Type (zie "Over het Timbre Type") Drum is.
RPN Null
Ontvangen Ontvangst deselecteert RPN.
All Sound Off (78H)
Ontvangen Ontvangst stopt alle stemmen die klinken.
Reset All Controllers (79H)
Ontvangen Ontvangst initialiseert elke performance controller.
All Notes Off (7BH)
Ontvangen Ontvangst laat (toets loslaten) alle stemmen los die klinken.
Omni Mode Off (All Notes Off) (7CH)
Ontvangen Ontvangst voert dezelfde bewerking uit als wanneer All Notes Off wordt ontvangen.
Omni Mode On (All Notes Off) (7DH)
Opmerking: dit instrument werkt altijd in Omni Mode Off.
Ontvangen Ontvangst voert dezelfde bewerking uit als wanneer All Notes Off wordt ontvangen.
Mono Mode On (Poly Mode Off) (All Notes Off) (7EH)
Opmerking: dit instrument werkt altijd in Poly Mode On.
Ontvangen Ontvangst voert dezelfde bewerking uit als wanneer All Notes Off wordt ontvangen.
Poly Mode On (Mono Mode Off) (All Notes Off) (7FH)
Ontvangen Ontvangst voert dezelfde bewerking uit als wanneer All Notes Off wordt ontvangen.
Program Change
Opmerking1: zie de toonlijst die bij de gebruikershandleiding van het instrument wordt geleverd voor meer informatie over de relatie tussen het programmanummer en de toon.
Verzenden Verzonden wanneer een toonnummer is geselecteerd. Ook verzonden wanneer de Programmanummer-zendfunctie wordt gebruikt.
Ontvangen Ontvangst wijzigt de toon van de overeenkomstige part. De geselecteerde toon wordt bepaald door de programmawaarde van dit bericht en de Bank Select-berichtwaarde die voorafgaand aan dit bericht is ontvangen. Houd er ook rekening mee dat ontvangst van dit bericht ook het Timbre Type kan wijzigen dat overeenkomt met de geselecteerde toon. Zie "Over het Timbre Type" hieronder voor meer informatie.
Kanaaldruk (Aftertouch)
Ontvangen Ontvangst voegt modulatie van een diepte die is gespecificeerd door de waarde toe aan de toon die wordt afgespeeld. In het geval van een toon waarop al modulatie is toegepast, verhoogt de ontvangst van dit bericht de modulatiediepte. Het modulatie-effect verschilt afhankelijk van de gebruikte toon.
Pitch Bend Change
Ontvangen Ontvangst wijzigt de toonhoogte van de momenteel klinkende noot. Het bereik van de toonhoogteverandering is afhankelijk van de instelling Pitch Bend Sensitivity in RPN. Zie de "Pitch Bend Sensitivitys" van dit document voor informatie over de Pitch Bend Sensitivity.
Systeembericht
Actieve detectie
Berichtindeling: FEH
Ontvangen Zodra dit bericht is ontvangen, wordt de actieve detectiemodus geactiveerd. Als er gedurende een bepaalde tijd geen MIDI-bericht wordt ontvangen, worden de voices die door de geluidsbron van dit instrument worden afgespeeld, losgelaten, wordt de controller opnieuw ingesteld en wordt de actieve detectiemodus verlaten.
Systeemexclusief bericht
Het instrument verzendt en ontvangt standaard universele systeemexclusieve berichten en systeemexclusieve berichten met instrumentspecifieke indelingen (CASIO Algemeen Systeemexclusief).
ID-nummer De ID-nummers die door dit instrument worden gebruikt, worden hieronder weergegeven.
| ID-nummer | ID-naam |
| 44H | Casio Computer Co. Ltd |
| 7EH | Niet-realtime systeemexclusief bericht |
| 7FH | Realtime systeemexclusief bericht |
Universeel realtime systeemexclusief bericht
Berichtindeling: F0H 7FH 7FH....F7H
Hoofdvolume
Ontvangen Ontvangst wijzigt het hoofdvolume.
Fijnafstelling van het hoofdvolume
Opmerking 1: zie voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden de "Tabel met instellingswaarden voor fijnafstelling" in "Instellingswaarden en verzend-/ontvangstwaarden" van dit document.
Verzenden Verzonden wanneer de afstemmingsinstelling is gewijzigd.
Ontvangen Ontvangst wijzigt de afstemmingsinstelling.
Grofafstelling van het hoofdvolume
Ontvangen Ontvangst wijzigt de parameter voor de grove afstemming van het hoofdvolume.
Reverb-type
Opmerking 1: zie voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden de "Tabel met instellingswaarden voor reverb-type" in "Instellingswaarden en verzend-/ontvangstwaarden" van dit document.
Ontvangen Ontvangst wijzigt het reverb-type.
Reverb-tijd
Ontvangen Ontvangst wijzigt de reverb-tijd.
Universeel niet-realtime systeemexclusief bericht
Berichtindeling: F0H 7EH 7FH....F7H
GM-systeem aan
Berichtindeling: F0H 7EH 7FH 09H 01H F7H
Ontvangen Ontvangst wijzigt de geluidsbron in de GM-standaardstatus.
GM-systeem uit
Berichtindeling: F0H 7EH 7FH 09H 02H F7H
Ontvangen Ontvangst wijzigt de geluidsbroninstelling in de instrumentvoorinstelling.
GM2-systeem aan
Berichtindeling: F0H 7EH 7FH 09H 03H F7H
Ontvangen Hoewel het instrument geen GM2 ondersteunt, heeft de ontvangst van het GM2-systeem aan-bericht hetzelfde resultaat als de ontvangst van het GM-systeem aan-bericht.
CASIO Algemeen Systeemexclusief
Dit bericht kan worden gebruikt om geluidsbronparameterbewerkingen uit te voeren.
Reverb-type
Opmerking 1: zie voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden "MIDI ontvangen Ch" in "Instrumentgedeelteblok" van dit document.
Opmerking 2: zie voor informatie over de relatie tussen instellingswaarden en verzend-/ontvangstwaarden de "Tabel met instellingswaarden voor reverb-type (CASIO Algemeen Systeemexclusief)" in "Instellingswaarden en verzend-/ontvangstwaarden" van dit document.
Verzenden Verzonden wanneer het reverb-type is gewijzigd.
Ontvangen Ontvangst wijzigt het reverb-type.
Instellingswaarden en verzend-/ontvangstwaarden
Tabellen met instellingswaarden
Tabel met instellingswaarden uit/aan
| Verzendwaarde | Ontvangstwaarde | Parameter |
| 00H | 00H - 3FH | Uit |
| 7FH | 40H - 7FH | Aan |
Tabel met instellingswaarden voor sustainpedaal
| Verzendwaarde | Ontvangstwaarde | Parameter |
| - | 00H | Uit |
| : | : | (continu) |
| - | 7FH | Volledig |
–64 - 0 - +63 Tabel met instellingswaarden
| Verzendwaarde | Ontvangstwaarde | Parameter |
| 00H | 00H | -64 |
| : | : | : |
| 40H | 40H | 0 |
| : | : | : |
| 7FH | 7FH | +63 |
Tabel met instellingswaarden voor pan
| Verzendwaarde | Ontvangstwaarde | Parameter |
| - | 00H | Links |
| : | : | : |
| - | 40H | Midden |
| : | : | : |
| - | 7FH | Rechts |
Tabel met instellingswaarden voor fijnafstelling
| Verzendwaarde | Ontvangstwaarde | Parameter |
| (LSB, MSB) (43H, 00H) | (00H, 00H) - (5FH, 00H) | 415,5 Hz |
| (65H, 00H) | (60H, 00H) - (7FH, 00H) | 415,6 Hz |
| (07H, 01H) | (00H, 01H) - (1FH, 01H) | 415,7 Hz |
| (29H, 01H) | (20H, 01H) - (3FH, 01H) | 415,8 Hz |
| : | : | : |
| (40H, 3FH) | (30H, 3FH) - (4FH, 3FH) | 439,8 Hz |
| (60H, 3FH) | (50H, 3FH) - (6FH, 3FH) | 439,9 Hz |
| (00H, 40H) | (70H, 3FH) - (1FH, 40H) | 440,0 Hz |
| (20H, 40H) | (20H, 40H) - (3FH, 40H) | 440,1 Hz |
| (40H, 40H) | (40H, 40H) - (5FH, 40H) | 440,2 Hz |
| : | : | : |
| (54H, 7EH) | (50H, 7EH) - (6FH, 7EH) | 465,6 Hz |
| (73H, 7EH) | (70H, 7EH) - (0FH, 7FH) | 465,7 Hz |
| (11H, 7FH) | (10H, 7FH) - (2FH, 7FH) | 465,8 Hz |
| (30H, 7FH) | (30H, 7FH) - (7FH, 7FH) | 465,9 Hz |
Tabel met instellingswaarden voor reverb-type
| Verzendwaarde | Ontvangstwaarde | Parameter |
| - | 00H | Kleine kamer |
| - | 01H | Middelgrote kamer |
| - | 02H | Grote kamer |
| - | 03H | Middelgrote zaal |
| - | 04H | Grote zaal |
| - | 08H | Plaat |
Tabel met instellingswaarden voor reverb-type (CASIO Algemeen Systeemexclusief)
| Verzendwaarde | Ontvangstwaarde | Parameter |
| 00H | 00H | Kamer1 |
| 01H | 01H | Kamer2 |
| 02H | 02H | Kamer3 |
| 03H | 03H | Zaal1 |
| 04H | 04H | Zaal2 |
| 05H | 05H | Plaat1 |
| 06H | 06H | Vertraging |
| 07H | 07H | Pan-vertraging |
| 08H | 08H | Plaat2 |
| 0AH | 0AH | Grote kamer1 |
| 0BH | 0BH | Grote kamer2 |
| 0CH | 0CH | Stadion1 |
| 0DH | 0DH | Stadion2 |
| 0EH | 0EH | Lange vertraging1 |
| 0FH | 0FH | Lange vertraging2 |
| 10H | 10H | Kamer4 |
| 11H | 11H | Kamer5 |
| 16H | 16H | Kerk |
| 17H | 17H | Zaal3 |
| 18H | 18H | Zaal4 |
| 19H | 19H | Zaal5 |
| 1AH | 1AH | Zaal6 |
| 1EH | 1EH | Kathedraal |
| 1FH | 1FH | Stadion3 |
| 20H | 20H | Uit |
| 2DH | 2DH | Toon |
MIDI-implementatienotatie
Waardenotatie
Hexadecimale notatie
MIDI-implementatie vereist soms dat gegevens worden uitgedrukt in hexadecimale notatie. Hexadecimale waarden worden aangegeven met de letter "H" achter de waarde. De hexadecimale equivalenten van decimale waarden 10 tot en met 15 worden uitgedrukt als de letters A tot en met F.
De onderstaande tabel toont de hexadecimale equivalenten voor decimale waarden 0 tot en met 127, die vaak worden gebruikt in MIDI-berichten.
| Decimaal | Hexadecimaal | Decimaal | Hexadecimaal | Decimaal | Hexadecimaal | Decimaal | Hexadecimaal |
| 0 | 00H | 32 | 20H | 64 | 40H | 96 | 60H |
| 1 | 01H | 33 | 21H | 65 | 41H | 97 | 61H |
| 2 | 02H | 34 | 22H | 66 | 42H | 98 | 62H |
| 3 | 03H | 35 | 23H | 67 | 43H | 99 | 63H |
| 4 | 04H | 36 | 24H | 68 | 44H | 100 | 64H |
| 5 | 05H | 37 | 25H | 69 | 45H | 101 | 65H |
| 6 | 06H | 38 | 26H | 70 | 46H | 102 | 66H |
| 7 | 07H | 39 | 27H | 71 | 47H | 103 | 67H |
| 8 | 08H | 40 | 28H | 72 | 48H | 104 | 68H |
| 9 | 09H | 41 | 29H | 73 | 49H | 105 | 69H |
| 10 | 0AH | 42 | 2AH | 74 | 4AH | 106 | 6AH |
| 11 | 0BH | 43 | 2BH | 75 | 4BH | 107 | 6BH |
| 12 | 0CH | 44 | 2CH | 76 | 4CH | 108 | 6CH |
| 13 | 0DH | 45 | 2DH | 77 | 4DH | 109 | 6DH |
| 14 | 0EH | 46 | 2EH | 78 | 4EH | 110 | 6EH |
| 15 | 0FH | 47 | 2FH | 79 | 4FH | 111 | 6FH |
| 16 | 10H | 48 | 30H | 80 | 50H | 112 | 70H |
| 17 | 11H | 49 | 31H | 81 | 51H | 113 | 71H |
| 18 | 12H | 50 | 32H | 82 | 52H | 114 | 72H |
| 19 | 13H | 51 | 33H | 83 | 53H | 115 | 73H |
| 20 | 14H | 52 | 34H | 84 | 54H | 116 | 74H |
| 21 | 15H | 53 | 35H | 85 | 55H | 117 | 75H |
| 22 | 16H | 54 | 36H | 86 | 56H | 118 | 76H |
| 23 | 17H | 55 | 37H | 87 | 57H | 119 | 77H |
| 24 | 18H | 56 | 38H | 88 | 58H | 120 | 78H |
| 25 | 19H | 57 | 39H | 89 | 59H | 121 | 79H |
| 26 | 1AH | 58 | 3AH | 90 | 5AH | 122 | 7AH |
| 27 | 1BH | 59 | 3BH | 91 | 5BH | 123 | 7BH |
| 28 | 1CH | 60 | 3CH | 92 | 5CH | 124 | 7CH |
| 29 | 1DH | 61 | 3DH | 93 | 5DH | 125 | 7DH |
| 30 | 1EH | 62 | 3EH | 94 | 5EH | 126 | 7EH |
| 31 | 1FH | 63 | 3FH | 95 | 5FH | 127 | 7FH |
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Casio CT-S1, CT-S1-76, CT-S1-76WE - Handleiding MIDI-controller
