Sewell BlastIR Wireless - Handleiding ontvanger
Inhoud van de doos
BlastIR Wireless IR-ontvanger
BlastIR Wireless IR-emitter
Dubbele IR-emitterkabel
IR-ontvangerkabel
(2) Airstick-microsuctietape
(2) 3m-kleefmiddel
(2) 5V.5A-voeding
(2) USB-naar-DC-kabel
(2) Rubberen magneetvoetjes
Installatie
Stap één
Sluit elke unit aan op de stroom met behulp van de meegeleverde voedingen of de USB-naar-DC-kabels.
Het is gemakkelijk om de IR-kabelpoort aan de voorkant te verwarren met de stroompoort. Zorg ervoor dat de voedingsadapter op de juiste poort aan de achterkant is aangesloten.
Stap twee
Plaats de blauwe unit naast uw scherm.
Stap drie
Plaats de oranje unit voor het apparaat dat u wilt bedienen. Zorg ervoor dat de IR-emitter een heldere zichtlijn heeft naar het IR-"oog" van uw apparaat.

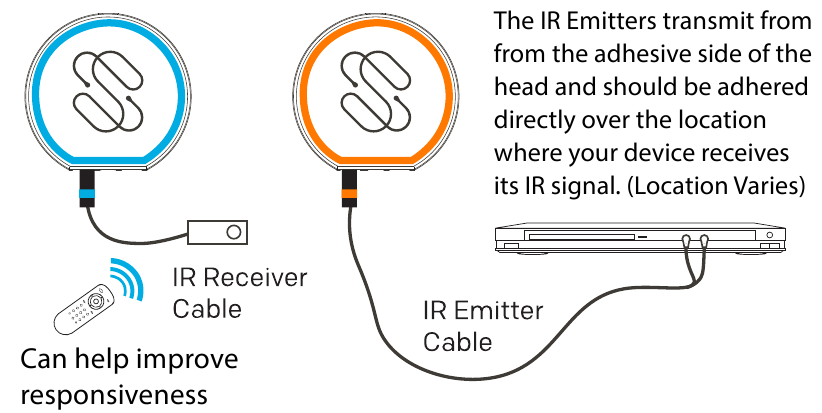

Optionele IR-kabels
Als u het bereik wilt vergroten of de ontvanger of emitter wilt verbergen, sluit u de juiste kleurgecodeerde kabel aan op het apparaat. De blauwe IR-ontvangerkabel voegt een extra ontvanger toe waar u uw afstandsbediening op kunt richten. De oranje IR-emitterkabel kan worden bevestigd aan het IR-"oog" van het apparaat dat u wilt bedienen. Zorg ervoor dat het oppervlak schoon is voordat u de kleefstof aanbrengt

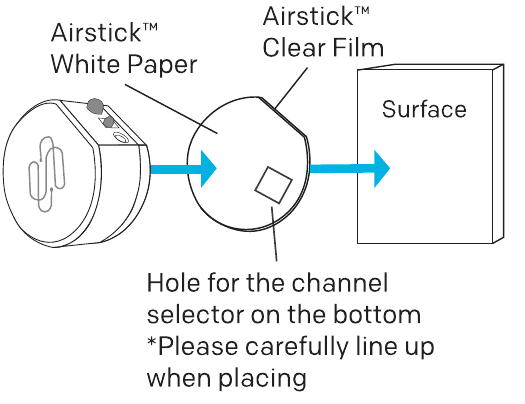

Optionele plaatsing van kleefmiddel
Om de BlastlR Wireless op zijn plaats te houden, hebben we Airstick en 3M-kleefmiddel meegeleverd. Airstick wordt gebruikt zoals hierboven afgebeeld en is ontworpen om herbruikbaar te zijn en geen resten achter te laten. Het 3M-kleefmiddel wordt op dezelfde manier gebruikt en is bedoeld voor een permanentere plaatsing. Zorg ervoor dat het oppervlak schoon is voordat u de kleefstof aanbrengt

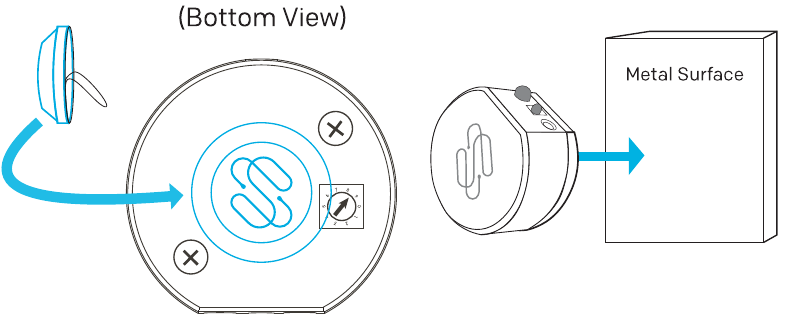

Optionele magnetische plaatsing
Om de Blast IR Wireless op zijn plaats te houden, hebben we blauwe rubberen magneetvoetjes meegeleverd die u aan de onderkant van elk apparaat kunt bevestigen om uw apparaat op elk metalen oppervlak vast te zetten.
Opmerking: de magneet beschadigt de functionaliteit van het apparaat niet en verstoort deze niet.

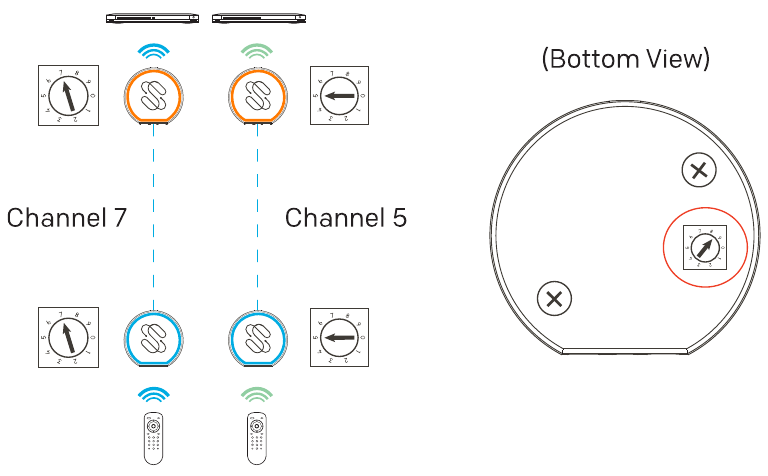

Multizone
BlastIR Wireless-ontvangers communiceren alleen met de emitters die zijn ingesteld op dezelfde zone. De extender ondersteunt maximaal tien unieke communicatiezones. Door de zone van de ontvanger op "O" in te stellen, kan communicatie met eerdere modellen van de BlastIR Wireless plaatsvinden.

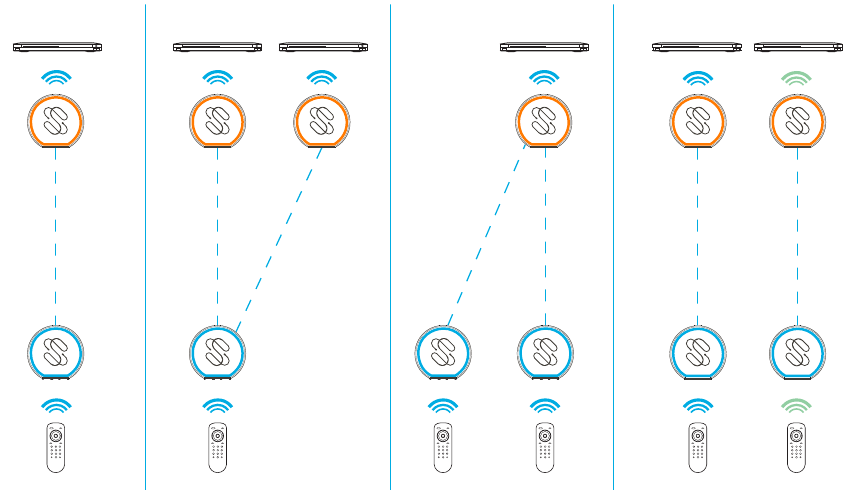

Mogelijke installaties

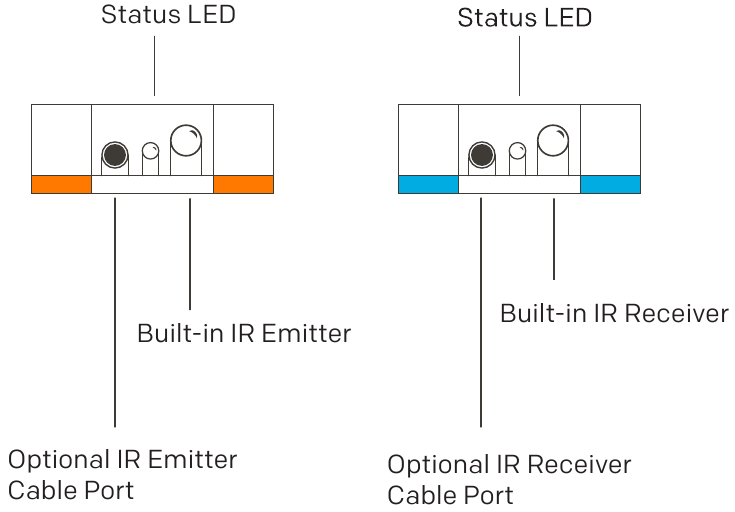

Poortdiagram
Probleemoplossing
- Het transmissiebereik van de BlastIR Wireless Pro kan worden verminderd door muren of andere objecten tussen de ontvanger en de emitter, evenals door andere draadloze signalen in hetzelfde gebied. Als u problemen ondervindt met de emitter die het signaal ontvangt, raden we u aan om het te testen met de ontvanger en de emitter in dezelfde ruimte om te verifiëren dat niets het signaal verstoort.
- Als de emitter of ontvanger lijkt in en uit te vallen, is de stroomconnector mogelijk niet goed geplaatst. We raden aan om de stroomconnector opnieuw te plaatsen. Door de modules op een plaats te bewaren waar minimale trillingen of andere bewegingen zijn, wordt voorkomen dat de stroomconnectoren losraken.
- Zorg ervoor dat de ontvanger en de emitter zijn ingesteld op hetzelfde gewenste kanaal voor gebruik. Als ze zich op een ander kanaal bevinden, herkent de emitter het signaal van de ontvanger niet.
Hulp nodig?
Telefoon 800.709.1345
E-mail support@sewelldirect.com
Live ondersteuning beschikbaar van maandag tot en met vrijdag van 9.00 tot 20.00 uur EST
Als u iets minder dan een 5-sterren ervaring heeft, laat het ons dan als eerste weten, en we zullen het goed maken! sewelldirect.com/support
