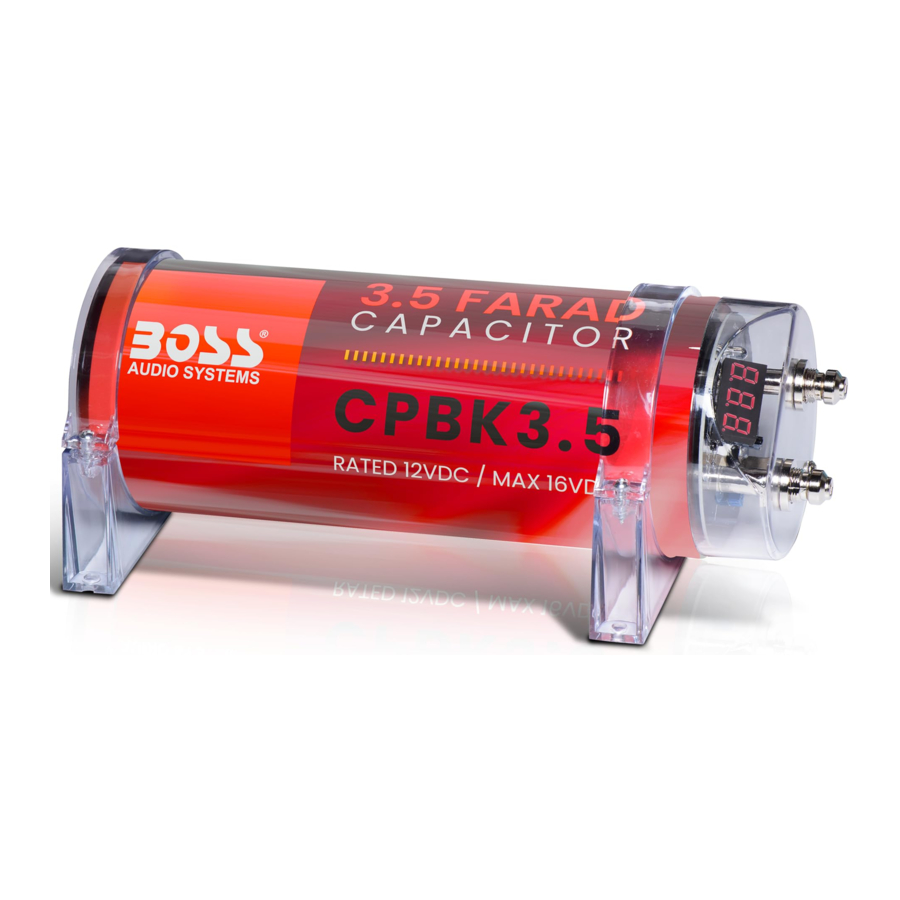

Boss Audio Systems CPBK3.5, CPBL3.5, CPRD3.5 - Handleiding POWER CAPACITOR

Uw condensatorsysteem uitpakken

Pak de condensator en alle andere items voorzichtig uit en controleer of er niets ontbreekt. Als er een item uit de onderstaande lijst ontbreekt, neem dan onmiddellijk contact op met uw dealer.
Het condensatorsysteem bevat:
Powercondensator
Montagebeugels
Heldere, verzilverde hoofdschroefklem
Installatiegereedschap, inclusief weerstand voor laden/ontladen

Werkingskenmerken

Deze vermogenscapaciteit is een energieopslagapparaat. Het is ontworpen om het laadsysteem van uw auto aan te vullen wanneer uw audioversterker er een hoge stroomvraag aan stelt. Dit gebeurt bijvoorbeeld wanneer de muziek die u afspeelt een luid, voorbijgaand, diep bassignaal bevat.
De algehele basweergave van uw systeem wordt verbeterd door dit apparaat te gebruiken. Aangezien autobatterijen niet zijn ontworpen om de stroom te leveren die moderne auto-audiosystemen vereisen, is een condensator zoals deze, die op aanvraag extreem snel kan ontladen, een logische toevoeging aan uw audiosysteem.
Bovendien kan deze condensator de AC-spanning wegfilteren die in de voeding van de versterker wordt geïnduceerd. Ongecontroleerd kan deze spanning DC-ruis in het geluidssysteem veroorzaken. Het wordt aanbevolen om een condensator te gebruiken met een minimum van één microfarad (1F) voor elke 1000 watt versterkervermogen. (u kunt nooit te veel capaciteit hebben voor een audiosysteem).
De condensator is voorzien van een digitale spanningsweergave.

Installatie

1. Installeer de condensator zo dicht mogelijk bij uw versterker. De ideale locatie is er een die korte bedradingslengtes mogelijk maakt, maar de condensatoren enigszins geïsoleerd houdt van alle zwerfwarme die door de versterker wordt gegenereerd.
2. Hoewel de condensator in elke positie kan worden gemonteerd met behulp van de meegeleverde beugels, moet er op worden gelet dat de ontluchtingsplug bovenop de condensator vrij is. Deze plug is een overdrukventiel voor het vloeibare diëlektrische materiaal van de condensator mocht de stroompolariteit worden omgekeerd. Als dit gebeurt, zal er vloeistof uit de ontluchtingsplug komen (op dit punt moet de condensator worden vervangen).

Bedradingsrichtlijnen

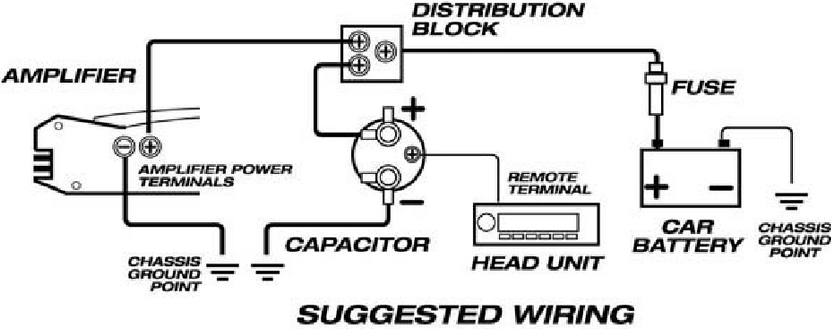

1. Houd de positieve stroomdraad zo kort mogelijk en sluit deze rechtstreeks aan op de accukabel van de versterker. Het wordt ten zeerste aanbevolen om een hoogwaardig distributieblok te gebruiken om een splitsing in de accukabel te creëren. Installeer geen zekering tussen de condensator en de versterker, maar zorg ervoor dat er een geschikte zekering in de hoofdkabel zit.
2. De aardingskabel voor de condensator moet ook zo kort mogelijk zijn en rechtstreeks worden aangesloten op een goed, schoon, blank metalen chassis-aardingspunt. AARD de condensator NIET rechtstreeks aan de aardingsklem of aardingskabel van de versterker.
3. Gebruik voor de bovenstaande aansluitingen kabel van dezelfde of zwaardere dikte dan die welke de versterker gebruikt. Hoogwaardige 4GA- of 8GA OFC-kabels (zuurstofvrij koper) zijn een goede keuze voor deze toepassing. 18GA-draad is geschikt voor de externe inschakelverbinding.

Opstartprocedures

Nadat u de condensator volgens de bovenstaande aanwijzingen hebt geïnstalleerd, volgt u deze instructies voor het inschakelen en opladen van de condensator. Deze procedure is uiterst belangrijk om uit te voeren en elimineert de mogelijkheid van schade aan de condensator, batterij en andere audioapparaten.

1. Sluit de aardingskabel aan op de (-) klem van de condensator.
2. Bevestig de meegeleverde weerstand tijdelijk met elektrische tape aan de stroomkabel om de verbinding vast te zetten.

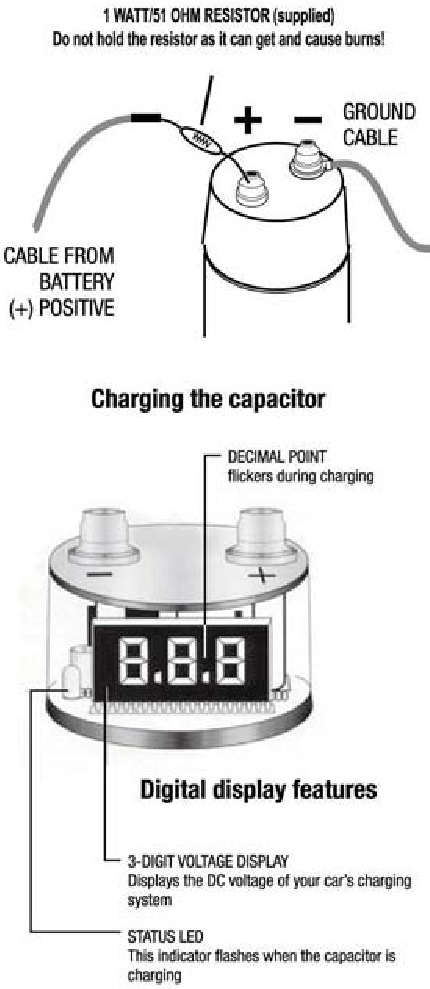

3. ZIE FIGUUR 2. Houd de stroomkabel stevig vast en plaats het vrije uiteinde van de weerstand op de (+) klem van de condensator. Terwijl dit gebeurt, zal de status-LED oplichten en zal het rode decimaalteken flikkeren, wat aangeeft dat het systeem de condensator oplaadt.
   Wanneer de condensator volledig is opgeladen, zal het decimaalteken niet langer flikkeren en zal het display de DC-spanning van het laadsysteem van de auto weergeven.
4. Verwijder de tape, maak de weerstand los van de stroomkabel en bevestig de stroomkabel stevig aan de (+) condensatorklem.
5. Bewaar de weerstand op een veilige plaats, omdat u deze in de toekomst nodig zult hebben wanneer u de condensator moet ontladen.

Wanneer u uw autoradio uitschakelt, wordt de stroom naar de condensator uitgeschakeld en wordt het display uitgeschakeld. De condensator kan echter nog steeds een krachtige lading vasthouden, dus behandel hem altijd alsof hij AAN staat, zelfs als het display UIT staat!

De rol van de vermogenscondensator

Wanneer het condensatorsysteem op de stroom is aangesloten, bevindt het zich over het algemeen in de "standby"-modus (standby). Als de spanning onder het normale niveau daalt, schakelt de condensator automatisch in, waardoor een stabiele spanning en stroom wordt geleverd aan de aangesloten versterker.
Hoewel de gebruikelijke reden voor een gebruiker om het condensatorsysteem te installeren spanningsdalingen zijn als gevolg van een krachtige aangesloten versterker die luide bassignalen produceert, kunnen andere autoapparatuur en accessoires dit ook veroorzaken. In ieder geval zal de condensator helpen om een stabiele spanning voor uw entertainmentsysteem te garanderen.

Omgekeerde polariteitsbeveiligingsfunctie

Als de polariteit van de aansluitingen op de condensator wordt omgekeerd, kan dit schade toebrengen aan uw entertainment- of elektrische systeem van uw voertuig. Om deze dreiging te elimineren, hebben we een relais systeem ingebouwd in het condensatorontwerp dat de condensator uitschakelt en een zoemer laat afgaan. Het condensatorsysteem kan alleen worden ingeschakeld als de bedrading correct is aangesloten.

Instructies voor uitschakelen en verwijderen

Verwijder deze condensator nooit zonder de opgeslagen stroom te ontladen - het kan een gevaarlijke elektrische schok geven!

Om de condensator te ontladen, volgt u deze instructies:

1. Koppel de kabels in de volgende volgorde los van de condensator:
   1. positieve (+) kabel
   2. aardings (-) kabel
   3. externe inschakelkabel

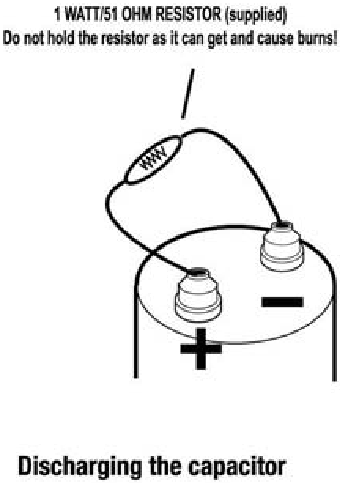

2. 2. Houd de meegeleverde weerstand vast zoals weergegeven in de afbeelding rechts op deze pagina en raak de aansluitingen aan op de positieve (+) en aardings (-) klemmen van de condensator. Wacht ongeveer 30 seconden en de condensator is ontladen. Dan kunt u het veilig verwijderen en hanteren.

Productspecificaties

CPBK3.5/CPBL3.5/CPRD3.5
3.5 FARAD POWER CAPACITOR
Capaciteit: 3.500.000uF (3.5 Farad)
Capaciteitstolerantie: +/-10%
Werkspanningsbereik: 16 VDC
ESR: <0.00195 mW @ 120Hz, 25°C
Type hoofdschroefklem: M6 metrisch schroefdraad
Afmetingen: 11-7/16" (290 mm) hoog (inclusief klemmen) x 3-15/16" (100 mm) diameter

3451 Lunar Court
Oxnard, CA 93030
www.bossaudio.com
800.999.1236
tech support: www.bossaudio.com/support
