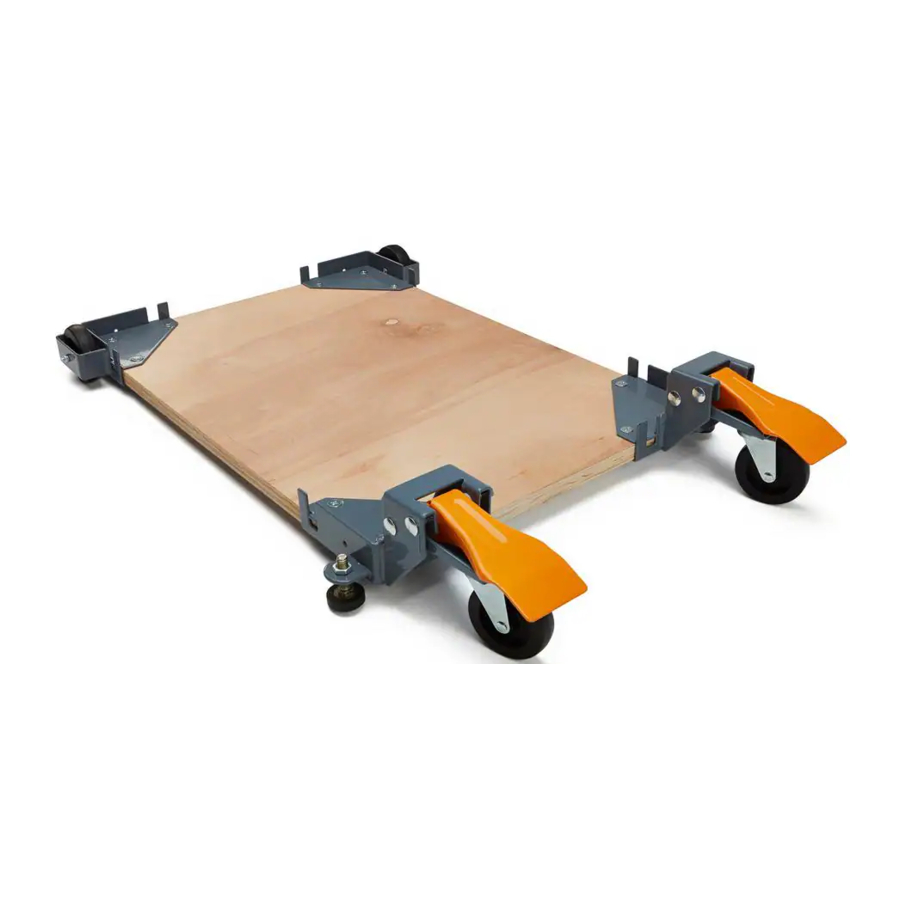

bora PM-1100 handleiding

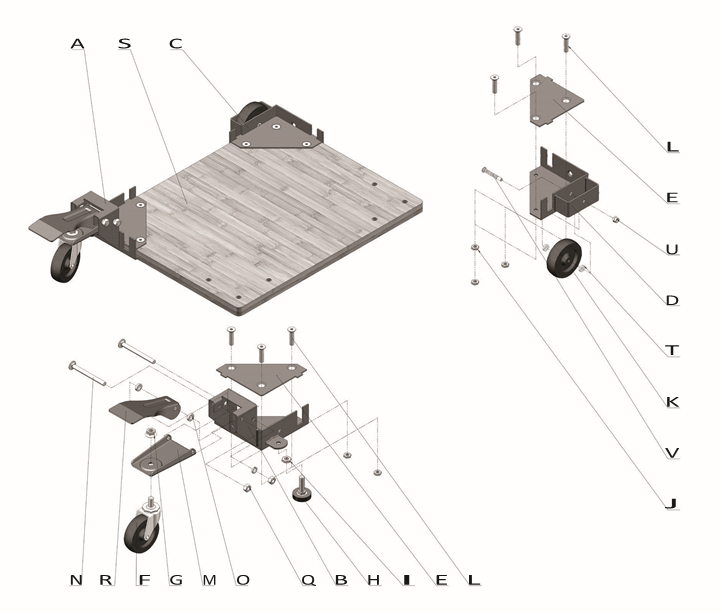

Onderdelen

Figuur 1

Elk elektrisch gereedschap moet voor gebruik stevig op de standaard worden vastgeschroefd.

Lees de gebruikershandleiding zorgvuldig door en zorg dat u volledig vertrouwd bent met de correcte en veilige bediening van elk elektrisch gereedschap voordat u het gebruikt.
Het niet opvolgen van deze regels kan leiden tot ernstig persoonlijk letsel.

Montage-instructies

Benodigd gereedschap: verstelbare moersleutel, meetlint, boor, ½" (13 mm) boor en een kruiskopschroevendraaier

1. Pak alle onderdelen en hardware uit en identificeer ze. Zorg ervoor dat er geen onderdelen ontbreken en dat er geen transportschade is.
   Opmerking: Lees de instructies aandachtig door voordat u verdergaat.
2. Monteer de voorste hoeken:
   1. Draai de rubberen glijvoet H in de beugel en draai vervolgens de borgmoer op de bovenkant

   2. Bevestig het wiel F aan de zwenkplaat M.
   3. Installeer de zwenkplaat met behulp van de M8-85 slotbout N en moer G. Draai vast.

   4. Installeer de voethendel R met behulp van de M8-85 slotbout N, nylon ringen O en moer Q.

   5. Installeer de voethendel R met behulp van de M8-85 slotbout N, nylon ringen O en moer Q.

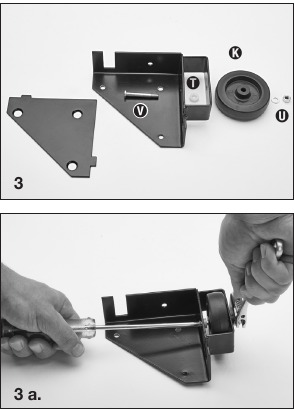

3. Monteer de achterste hoeken, rechts staan ​​de componenten die u nodig heeft:
   1. Installeer het achterwiel K met behulp van de M6-45 asbout V, nylon wielbus T en M6 borgmoer U.

4. Meet zorgvuldig de voetafdruk van uw machine (of wat u ook mobiliseert) en voeg ongeveer 1" toe aan de afmeting. (1" zorgt voor speling voor de bevestigingsmiddelen).
5. Bekijk de montagevoorbeelden hieronder om u te helpen bij het bepalen van de plaatsing van het vaste wiel, het zwenkwiel en de nivelleerder. Aangezien dit slechts voorbeelden zijn, moet u bepalen wat het beste past bij de stabiliteitseisen van uw specifieke machine.
   Draai alle hardware stevig vast

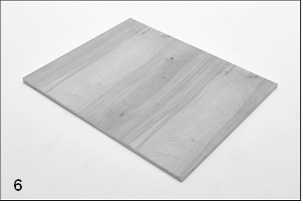

6. Snijd het multiplex dat u gebruikt op maat.

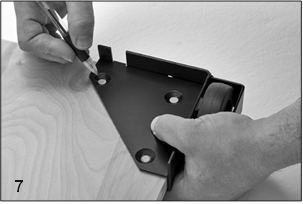

7. U moet nu de hoeken aan het multiplex bevestigen, begin met het markeren van de gaten met behulp van de hoekplaten als sjabloon.

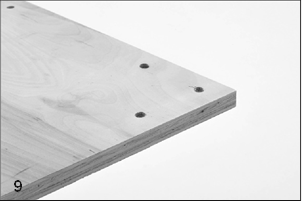

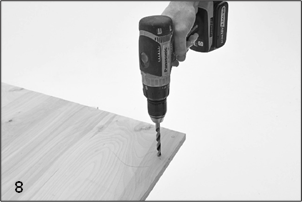

8. Boor de gaten met behulp van een ½" (13 mm) boor, het is een goed idee om te controleren of de gaten zijn uitgelijnd met de plaat voordat u elk gat boort.

9. Elke hoek zou er nu zo uit moeten zien.

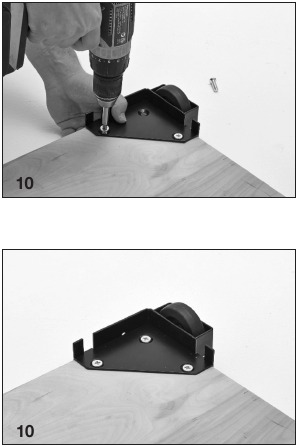

10. Bevestig de hoeken in de juiste posities met behulp van de kruiskopschroevendraaier, draai de bouten pas vast als alle drie de machineschroeven gedeeltelijk in de bodemplaat zijn gedraaid.

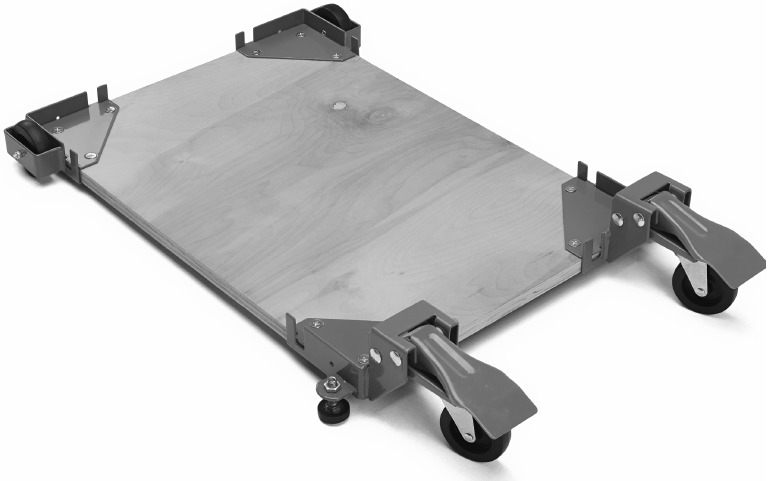

11. Gefeliciteerd! U hebt de montage van de PM-1100 mobiele basis voltooid.

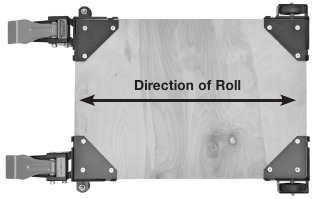

Montagevoorbeelden

Zorg ervoor dat u de veiligheids- en montage-instructies volgt. Houd rekening met de daadwerkelijke werking van uw machine en het effect dat dit heeft op de algehele stabiliteit.

Een lange, smalle basis, zoals op een vandiktebank, zou baat hebben bij deze opstelling. De meeste machines kunnen naar het gemak van de gebruiker worden gerangschikt.

Een korte, smalle basis, zoals gevonden op een boorpers of lintzaag, kan baat hebben bij deze opstelling. Vanwege de zwenkrotatie kan de basis niet waterpas staan. Draai het zwenkwiel weg van de basis om dit te corrigeren.

Algemene veiligheidsinstructies voor elektrisch gereedschap

Het gebruik van elektrisch gereedschap van welke aard dan ook kan gevaarlijk zijn als de veilige bedieningsprocedures niet worden gevolgd. Het herkennen van de gevaren van elk gereedschap en het met respect en voorzichtigheid gebruiken ervan, zal de kans op persoonlijk letsel aanzienlijk beperken. Als de veiligheidsmaatregelen echter worden genegeerd, is persoonlijk letsel waarschijnlijk het gevolg. Gebruik altijd uw gezond verstand - uw persoonlijke veiligheid is uw verantwoordelijkheid.

1. Ken uw elektrisch gereedschap. Lees en begrijp de gebruikershandleiding en neem de waarschuwingen en instructielabels op het gereedschap in acht.
2. Aard alle gereedschappen op de juiste manier.
3. Houd beschermkappen op hun plaats.
4. Verwijder stelsleutels en moersleutels.
5. Houd het werkgebied schoon en droog.
6. Houd kinderen uit de buurt.
7. Laat draaiende machines/gereedschappen nooit onbeheerd achter.
8. Ontkoppel gereedschap van de service.
9. Gebruik het juiste gereedschap voor de klus.
10. Forceer nooit een gereedschap.
11. Draag veiligheidskleding.
12. Draag een veiligheidsbril/bril.
13. Ga nooit op gereedschap staan ​​of zitten.
14. Vervang beschadigde onderdelen onmiddellijk.
15. Zorg ervoor dat uw werkplatform voldoende stevig is om de specifieke klus uit te voeren.
16. Veranker elektrisch gereedschap op de juiste manier aan werkstandaards.
17. Gebruik het juiste mes voor de klus.
18. Denk aan veiligheid. Veiligheid is een combinatie van bewustzijn van de bediener, gezond verstand en alertheid te allen tijde.

Veiligheidsinstructies voor mobiele bases

1. Wees voorzichtig bij het verplaatsen om eventuele vingerknelpunten te beperken.
2. Plaats de basis op een vlakke ondergrond en stel de waterpasstellers af voordat u de machine op zijn plaats zet. Dit zou moeten voorkomen dat de machine gaat schommelen, terwijl u deze test op stabiliteit.
3. Test de stabiliteit in zowel de omhoog- (op de zwenkwielen) als de omlaagstand. Wees voorzichtig bij het testen van de stabiliteit van topzware machines (kolomboormachines, lintzagen, enz.).
4. Haal de stekker uit het stopcontact voordat u uw gereedschap verplaatst of verplaatst.
5. Test altijd uw opstelling op stabiliteit en veiligheid na het verplaatsen.
6. Er moet zorg worden besteed aan het plannen van de oriëntatie van de machine op de Universal Mobile Base. Het overbrengen van het gewicht van de nivelleerders naar de zwenkwielen zal ertoe leiden dat de machine 1/2" (13 mm) naar de vaste wielen kantelt. Bij het positioneren van topzware gereedschappen zoals een kolomboormachine of lintzaag, profiteer van het zwaartepunt en positioneer het zo dat het stabiel blijft op zwenkwielen.
7. Gebruik uw machine nooit zonder de vloervergrendelingen en voetvergrendelingen in te schakelen. Laat de machine altijd zakken op de antislip nivelleerders voordat u hem bedient.
8. Duw bij het verplaatsen altijd de basis en niet de machine.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download bora PM-1100 handleiding
