Hurricane Supreme Handleiding

VEILIGHEIDSVOORSCHRIFTEN

Lees de veiligheidsvoorschriften en instructies zorgvuldig door.

1. Steek nooit vingers, potloden of andere objecten door het rooster wanneer de ventilator draait.
2. Koppel de ventilator los wanneer u deze van de ene naar de andere locatie verplaatst.
3. Koppel de ventilator los wanneer u de roosters verwijdert om ze schoon te maken.
4. Zorg ervoor dat de ventilator op een stabiele ondergrond staat tijdens het gebruik om omvallen te voorkomen.
5.
   Gebruik de ventilator NIET in het raam. Regen kan een elektrisch gevaar vormen.
6. Zorg ervoor dat de ventilator is uitgeschakeld van het elektriciteitsnet voordat u het rooster verwijdert.

De regels met betrekking tot het snoer en de stekker.

1. Dit product maakt gebruik van overbelastingsbeveiliging (zekering). Een doorgebrande zekering duidt op een overbelasting of kortsluiting. Als de zekering doorbrandt, koppel dan het product los van het stopcontact. Vervang de zekering volgens de onderhoudsinstructies voor de gebruiker (volg de productmarkering voor de juiste zekeringwaarde) en controleer de producten. Als de vervangende zekering doorbrandt, kan er een kortsluiting aanwezig zijn en moet het product worden weggegooid of teruggestuurd naar een erkende servicefaciliteit voor onderzoek en/of reparatie.
2. Gebruik geen ventilator met een beschadigd snoer of stekker. Gooi de ventilator weg of stuur deze terug naar een erkende servicefaciliteit voor onderzoek en/of reparatie.
3. Laat het snoer niet onder vloerbedekking lopen. Bedek het snoer niet met losse kleden, lopers of soortgelijke bedekkingen. Leid het snoer niet onder meubels of apparaten door. Leg het snoer uit de buurt van looproutes en waar er niet over kan worden gestruikeld.

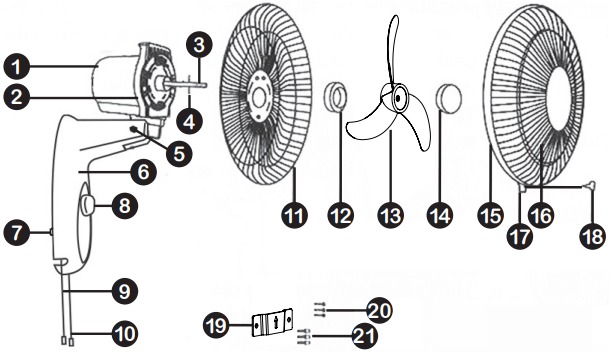

ONDERDELEN

1. Achterste motorkap
2. Voorste motorkap
3. Motoras
4. Rotorpen
5. Draaibare schroef
6. Basisafdekking
7. Poot
8. Draaiknop met 3 snelheden
9. Trekker voor de snelheidsschakelaar
10. Trekker voor de oscillatieschakelaar
11. Achterrooster
12. Roostervergrendeling
13. Ventilatorblad
14. Bladkap
15. Roosterring
16. Voorrooster
17. Roosterclip
18. Roosterclipschroef
19. Ophangijzer
20. Ophangijzerschroef
21. Bout

MONTAGE

Volg deze montage-instructies zorgvuldig.

1. Montage van het achterrooster

   • Draai de bladkap met de klok mee en verwijder deze. Draai de roostervergrendeling tegen de klok in en verwijder deze.
   • Installeer het achterrooster door het uit te lijnen met de drie nokken op de voorste motorkap.
   • Zet het achterrooster vast met de roostervergrendeling.
2. Montage van het ventilatorblad

   • Schuif het ventilatorblad op de motoras. Draai het ventilatorblad naar beneden op de asstop.
   • Draai de bladkap tegen de klok in op de motoras om het ventilatorblad stevig te bevestigen.
3. Montage van het voorrooster

   • Lijn het voorrooster uit op het achterrooster. Schuif de roosterring op zowel het voorrooster als het achterrooster.
   • Draai de roosterclipschroef in de roosterring om het voorrooster en het achterrooster aan elkaar vast te zetten.
4. Installatie van het ophangijzer

   • Zoek waar de bout in de muur zit en boor gaten.
   • Bevestig het ophangijzer stevig aan de muur met de meegeleverde schroeven.
   • OPMERKING: Neem voor betonnen muren contact op met uw plaatselijke bouwmarkt voor een geschikte bevestiging.
5. Installatie van de ventilator

   • Hang de ventilator aan de muur door de metalen hanger aan de achterkant van de ventilator over het ophangijzer te schuiven.

HET VOORROOSTER VERWIJDEREN

• Draai de roosterclipschroef los.
• Trek de roosterring en het voorrooster voorzichtig eraf om toegang te krijgen tot het ventilatorblad.

WERKINGSKENMERKEN

Deze ventilator heeft 3 ventilatorsnelheden

Trek aan het snelheidskoord om de snelheid te veranderen en uit te schakelen.

De ventilator kan stapsgewijs omhoog of omlaag worden gekanteld.

Trek één keer aan het oscillatiekoord voor oscillatie.
Trek nogmaals aan het oscillatiekoord om de oscillatie te stoppen.

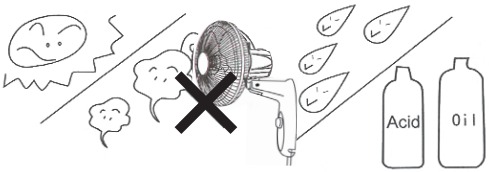

SPECIALE VOORZORGSMAATREGELEN

Zorg ervoor dat de spanning van het stopcontact overeenkomt met de specificaties op de ventilator.

Om schokken te voorkomen, dient u ervoor te zorgen dat uw handen droog zijn voordat u de stekker in- of uit het stopcontact steekt.

Buig of trek niet met kracht aan het netsnoer. Controleer de stekker en het snoer op beschadigingen voordat u ze gebruikt.

Gebruik de ventilator niet voordat deze volledig is gemonteerd.

Plaats de ventilator niet in contact met gordijnen of waar de ventilator niet goed kan werken.

Gebruik de ventilator niet in een omgeving met een temperatuur van meer dan 40°C. De ventilator kan oververhit raken en niet goed werken.

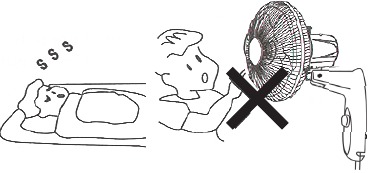

Laat kinderen niet zonder toezicht achter bij de ventilator en laat de ventilator niet te lang rechtstreeks op iemand blazen.

Spuit geen insecticide, hars of verf van welke aard dan ook in de ventilator, omdat dit schade zal veroorzaken.

ONDERHOUDSINSTRUCTIES VOOR DE GEBRUIKER

1. Pak de stekker vast en verwijder deze uit het stopcontact of ander stopcontact. Trek de stekker er NIET uit door aan het snoer te trekken.
2. Open het zekeringdeksel. Schuif het toegangsklepje van de zekering bovenop de bevestigingsstekker in de richting van de bladen.

3. Verwijder de zekering voorzichtig. Steek de punt van uw gereedschap in de zekeringgleuf (dicht bij de klem) en wrik de zekering geleidelijk en langzaam los, maar niet te veel kracht. Als de zekering strak aanvoelt, kunt u het opnieuw proberen om hem voorzichtig beetje bij beetje los te wrikken. Nadat één kant van de zekering is losgewrikt, kunt u de zekering volledig verwijderen.
4. Brandgevaar. Vervang de zekering alleen door een zekering van 2,5 ampère, 125 volt.
5. Sluit het zekeringdeksel. Schuif het toegangsklepje van de zekering bovenop de stekker totdat deze gesloten is.
6. Brandgevaar. Vervang de stekker NIET. Bevat een veiligheidsvoorziening (zekering) die niet mag worden verwijderd. Gooi het product weg als de stekker beschadigd is.

Opmerking:

1. Wanneer u de zekering vervangt, dient u niet plotseling te handelen of te veel kracht te gebruiken, anders kan het product beschadigd raken of een ongeval veroorzaken.
2. Als de stekker niet gemakkelijk in het stopcontact gaat, controleer dan of u de stekker op de juiste manier hebt gedraaid.

ONDERHOUD EN OPSLAG

• Reinig de ventilatorbehuizing en het ventilatorblad om verkleuring te voorkomen.
• Gebruik een niet-schurend reinigingsmiddel en een zachte doek voor het reinigen.
• Dompel de ventilator NIET onder in water en laat nooit water in de motorbehuizing druppelen.
• Gebruik GEEN benzineverdunner of andere chemicaliën om de ventilator te reinigen.
• Reinig de ventilator voor opslag zorgvuldig zoals aangegeven en bewaar hem in de originele doos. Bewaar de ventilator op een schone, droge plaats.

PROBLEEMOPLOSSING

Gebruik de ventilator NIET als het netsnoer beschadigd is. Neem contact op met het servicecentrum voor reparatie-instructies.

WAARSCHUWING

1. Dit apparaat heeft een gepolariseerde stekker (één blad is breder dan het andere). Om het risico op elektrische schokken te verminderen, is deze stekker bedoeld om slechts op één manier in een gepolariseerd stopcontact te passen. Als de stekker niet volledig in het stopcontact past, draai dan de stekker om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien. Probeer deze veiligheidsfunctie NIET te omzeilen.
2.
   Om het risico op brand of elektrische schokken te verminderen, mag u de ventilator NIET gebruiken met solid-state snelheidsregelaars.

www.hurricane-fans.com
