Mr. Heater MH4GC Handleiding

SPECIFICATIES

ALGEMENE INFORMATIE

• Wanneer de kachel koud is, duurt het een paar minuten voordat de brandertegel helder oranje wordt. Dit is normaal en de kachel werkt naar behoren. Als de brandertegel zichtbaar vlamt, schakel dan de kachel uit en bel een gekwalificeerde servicemonteur.
• Wanneer het apparaat is aangestoken, moet er ongeveer een kwart inch rand rond de tegel zijn die niet helder oranje wordt. Dit is normaal.
• Wanneer u de kachel voor de eerste keer gebruikt, kan het bovenste gedeelte van de reflector verkleuren. Dit is ook normaal en geen reden tot bezorgdheid.
• Ontworpen om te werken op hoogtes tot 7.000 voet. Wanneer u de kachel gebruikt op hoogtes van meer dan 7.000 FT. boven zeeniveau, brandt het apparaat mogelijk niet zo helder als op lagere hoogtes. Dit is normaal. Op grotere hoogtes kan de kachel uitschakelen. Als dit gebeurt, zorg dan voor verse lucht, wacht 5 minuten en steek hem opnieuw aan. Als de kachel blijft uitschakelen, is er mogelijk niet genoeg zuurstof beschikbaar voor een goede verbranding.
• De gebruiksduur is ongeveer 5 1/2 uur op een cilinder van 1 lb. Vanwege de eigenschappen van LP-gas kan de gebruiksduur aanzienlijk worden verkort bij continu gebruik bij temperaturen onder -6°C.
• Deze kachel is uitgerust met een veiligheidsschakelaar tegen omvallen. Er kunnen hinderlijke uitschakelingen optreden als het apparaat wordt gestoten of verplaatst. Als dit gebeurt, steekt u de kachel gewoon opnieuw aan.
• Vanwege de natuurlijke werking van kleine tanks kan er condensatie op de tank ontstaan en op het oppervlak onder de kachel druppelen. Soms kan deze condensatie bevriezen als gevolg van de extreme kou die ontstaat wanneer propaan verdampt. Dit is normaal en geen reden tot paniek.

AANSTEEK- / BEDIENINGSINSTRUCTIES

Inspecteer altijd de propaancilinder en de propaanverbindingen van de kachel op schade, vuil en afval voordat u de propaancilinder aansluit. Niet gebruiken als de kop van de cilinder beschadigd, doorboord of verslechterd is.

BEVESTIG OF VERWIJDER DE CILINDER ALTIJD BUITEN, VER WIJDERD VAN VLAMMEN, ANDERE ONTSTEKINGSBRONNEN EN ALLEEN WANNEER DE KACHEL KOUD AANVOELT. ROOK NOOIT TIJDENS HET BEVESTIGEN OF VERWIJDEREN VAN DE PROPAANCILINDER!

• LP-cilinders moeten worden gemarkeerd in overeenstemming met "Cylinders, Spheres and Tubes for Transporation of Dangerous Goods, CAN/CSA B339".
• Gebruik alleen LP-gascilinders die zijn gemarkeerd in overeenstemming met het U.S. Dept. of Transportation (DOT).
• Gebruik alleen wegwerpcilinders van 16,4 oz. (1 lb.) die passen op een No. 600 klepverbinding.
• De kachel en de aangesloten cilinder moeten tijdens bedrijf in een rechtopstaande positie staan.
• Schroef de 1 lb. wegwerp LP-gasvoorraadcilinder met de klok mee (van onderaf) in de draagbare kachel totdat deze handvast zit en plaats de cilinder in de cupadapter. Gebruik geen schroefdraadafdichtmiddel op deze verbinding. Zorg ervoor dat de cupadapter stevig in de cuphouder past voordat u deze verplaatst.
• Controleer de cilinderverbinding op lekkage met een sopje bij de schroefdraadverbinding onder de koepelvormige plastic afdekking waar de cilinder in de regelaar wordt geschroefd. ZIE WAARSCHUWING! OP PLASTIC AFDEKKING.
• Druk op de "ON" (AAN) knop om de waakvlam aan te steken (herhaal dit totdat de waakvlam brandt) en houd deze 30-60 seconden vast.
• Nadat u de waakvlam hebt aangestoken, laat u de "ON" (AAN) knop los om de kachel aan te steken. Het duurt even voordat de witte tegel begint te gloeien.
• Om de kachel uit te schakelen, drukt u op de "OFF" (UIT) knop.
•
  Nadat u de kachel hebt uitgeschakeld, blijft de draadbescherming heet. Laat het volledig afkoelen voordat u het opbergt.
• Gebruik, bewaar of verwijder de cilinder niet in de buurt van ontvlambare items of ontstekingsbronnen.
• LP-GASCILINDERS MOETEN WORDEN LOSGEKOPPELD VAN DE KACHEL WANNEER DEZE NIET IN GEBRUIK IS!
• De kachel mag niet worden blootgesteld aan ontvlambare dampen of vloeistoffen tijdens het ontsteken of de werking.

ONDERHOUD

Houd het gebied rondom de verwarming altijd vrij van brandbare materialen, benzine en andere ontvlambare dampen en vloeistoffen.
Houd de ventilatieopeningen (sleuven in de onder- en bovenkant van de verwarming) te allen tijde vrij.
Inspecteer de waakvlam en de brander tijdens gebruik regelmatig visueel. De waakvlam moet blauw van kleur zijn (niet geel) en reiken tot aan de thermokoppel. De vlam omringt de thermokoppel net onder de punt, zie afbeelding 2.

Er kan een lichte gele vlam optreden waar de waakvlam en de hoofdbrander elkaar ontmoeten. De brander moet helder oranje zijn (met een lichte blauwe kleur rond de rand, een roodoranje waas die zichtbaar is op de keramische tegel is acceptabel) en zonder een merkbare vlam.

Een blauwe vlam die aan de bovenkant van de keramische tegel naar buiten rolt, duidt op een ophoping van stof, pluisjes of spinnenwebben in de behuizing en de hoofdbrander. Als de waakvlam geel is of de brander een merkbare vlam heeft, kan reiniging nodig zijn. Gebruik de volgende procedure om de behuizing en de hoofdbrander te inspecteren. Het is noodzakelijk om de branderopening en de branderventuri periodiek te controleren om er zeker van te zijn dat ze vrij zijn van insecten/nesten of spinnenwebben die zich in de loop van de tijd kunnen ophopen.
Een verstopte buis kan leiden tot brand.

REINIGINGSINSTRUCTIES:

1. Laat de verwarming volledig afkoelen voordat u onderhoud uitvoert.
2. Verwijder de wegwerp-propaancilinder van 1 lb. van de verwarming.

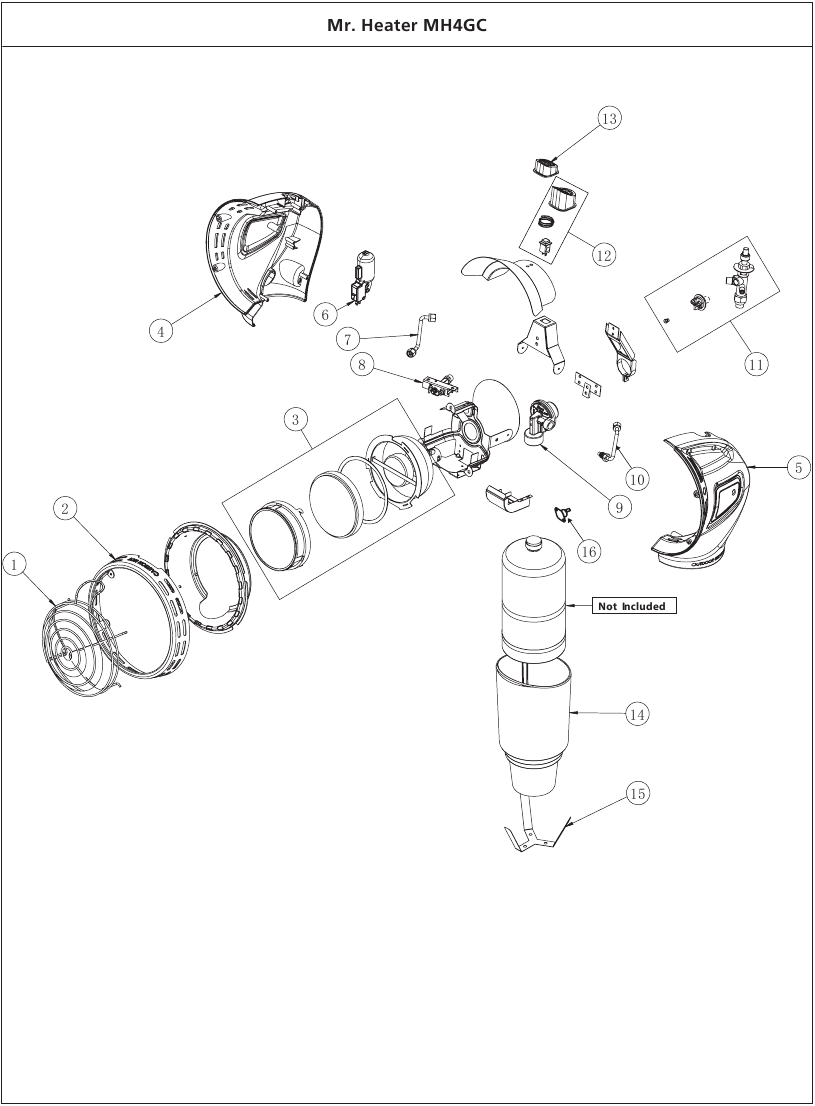

3. Verwijder het plastic servicepaneel aan de rechterkant (onderdelenoverzicht ref. 4) door de vier schroeven te verwijderen waarmee het op zijn plaats wordt gehouden.
4. Inspecteer de binnenkant van de behuizing op ophoping van stof, pluisjes of spinnenwebben. Reinig indien nodig de binnenkant van de behuizing met een stofzuiger of perslucht (max. 30 psi). Beschadig geen onderdelen in de behuizing tijdens het reinigen.
5. Inspecteer en reinig de hoofdbrander (onderdelenoverzicht ref. 3) en de opening (ref. 8) met behulp van een stofzuiger of perslucht (max. 30 psi).
6. Inspecteer en reinig de waakvlamleiding (onderdelenoverzicht ref. 7). Steek een dubbelgevouwen pijpenrager in de waakvlamleiding tot deze de bodem van de waakvlamopening raakt (ongeveer 2"). Draai de pijpenrager een paar keer rond en verwijder hem. Blaas het overgebleven vuil weg met perslucht.

Gebruik nooit naalden, draden of soortgelijke cilindrische voorwerpen om de waakvlam te reinigen om beschadiging van de gekalibreerde robijn te voorkomen die de gasstroom door de waakvlamopening regelt.

7. Breng perslucht (max. 30 psi) aan in de keramische tegel van de brander en de venturi-buis om stof, pluisjes en spinnenwebben te verwijderen.
8. Installeer het plastic servicepaneel aan de rechterkant opnieuw.

INFORMATIE OVER PROBLEEMOPLOSSING

Als de vonkelektrode geen vonk produceert

CONTROLEER

• Vonkelektrode gebroken - vervangen.
• Ontstekingsdraad is mogelijk niet bevestigd aan de vonkelektrode. -- bevestigen
• Ontstekingsdraad beschadigd - vervangen.
• Piezo-ontsteker defect - vervang de gasklep.

Als de vonkelektrode een vonk produceert, maar de waakvlam niet ontsteekt
CONTROLEER

• Geen gas naar de verwarming - installeer of vervang de gasfles opnieuw.
• Waakvlam is geblokkeerd door spinnenweb of vuil - reinig de waakvlam, zie ONDERHOUD.

Als de waakvlam niet blijft branden wanneer de knop wordt losgelaten
CONTROLEER

• "Pilot/Ignition" (Waakvlam/Ontsteking) knop niet lang genoeg ingedrukt om lucht uit de leiding te verwijderen.
• Waakvlam omringt de thermokoppel niet - reinig de waakvlam, zie ONDERHOUD.
• Waakvlam defect - vervangen.
• Draden van de kantelschakelaar losgekoppeld - sluit de kantelschakelaar aan (controleer de uit-schakelaar en de bedrading van de uit-schakelaar).

Als de hoofdbrander niet ontsteekt

CONTROLEER

• De opening van de hoofdbrander is geblokkeerd - reinig de brander, zie ONDERHOUD.

Als de verwarming tijdens normaal gebruik steeds "OFF" (UIT) gaat.
CONTROLEER

• Waakvlam is geblokkeerd - reinig de waakvlam, zie ONDERHOUD.
• Kantelschakelaar geactiveerd door het stoten van de verwarming. Opnieuw aansteken

ALGEMENE VEILIGHEIDSINSTRUCTIES

DIT IS EEN VERWARMINGSAPPARAAT. GEBRUIK DIT APPARAAT NIET ZONDER DE DRAADBESCHERMING AAN DE VOORKANT. PROBEER GEEN VOEDSEL OP DEZE KACHEL OP TE WARMEN OF TE BEREIDEN.

• Alleen cilinders gemarkeerd met propaan mogen met het apparaat worden gebruikt.
• Gebruik geen niet-goedgekeurde hulpstukken op deze kachel.
• Vanwege de hoge temperaturen moet het apparaat buiten het verkeer en uit de buurt van brandbare materialen worden geplaatst.
•
  Kinderen en volwassenen moeten worden gewezen op het gevaar van hoge oppervlaktetemperaturen en moeten uit de buurt blijven om brandwonden of het ontbranden van kleding te voorkomen.
• Jonge kinderen moeten zorgvuldig in de gaten worden gehouden als ze in de buurt van het apparaat zijn.
• Plaats geen kleding of ander ontvlambaar materiaal op of in de buurt van het apparaat.
• Deze kachel is uitsluitend bedoeld voor gebruik buitenshuis.
• DE GASDRUK BIJ DE KACHEL IS GEREGULEERD EN VASTGESTELD OP 1 PSI.
• DE REGELAAR IN DE KACHEL MOET ALTIJD OP ZIJN PLAATS ZIJN TIJDENS HET GEBRUIK.
• Elk veiligheidsscherm of beschermrooster dat is verwijderd voor het onderhoud van het apparaat, moet worden teruggeplaatst voordat de kachel wordt gebruikt.
• Het apparaat moet voor elk gebruik worden geïnspecteerd. Regelmatige reiniging kan nodig zijn. De bedieningscompartimenten, brander en circulerende luchtkanalen van het apparaat moeten schoon worden gehouden, zie ONDERHOUD.
• Gebruik deze kachel NIET als een onderdeel onder water is geweest. Bel onmiddellijk een gekwalificeerde servicetechnicus om de kachel te inspecteren en om elk onderdeel van het besturingssysteem en elke gasregeling die onder water is geweest, te vervangen.
• Bij gebruik zonder voldoende verbrandings- en ventilatielucht kan deze kachel overmatige KOOLMONOXIDE afgeven, een geurloos, giftig gas.
• Sommige mensen - zwangere vrouwen, mensen met een hart- of longaandoening, bloedarmoede, mensen onder invloed van alcohol, mensen op grote hoogte - worden meer door koolmonoxide beïnvloed dan anderen.
• DEZE KACHEL IS UITGERUST MET EEN KANTELSCHAKELAAR DIE DE KACHEL UITSCHAKELT ALS DE KACHEL OMKIPP, MAAR LAAT DE KACHEL NIET ZONDER TOEZICHT ACHTER OF WAAR KINDEREN DE KACHEL KUNNEN OMKIPPEN. GEBRUIK DE KACHEL NOOIT TIJDENS HET SLAPEN!
• Laat dit apparaat niet onbeheerd achter terwijl het in werking is. Houd kinderen en huisdieren te allen tijde uit de buurt van het apparaat.

KOOLMONOXIDEGEVAAR
Dit apparaat kan koolmonoxide produceren, wat geen geur heeft.
Het gebruik ervan in een afgesloten ruimte kan u doden.
Gebruik dit apparaat nooit in een afgesloten ruimte, zoals een camper, tent, auto of huis.

VOOR UW VEILIGHEID
Als u gas ruikt:

1. Probeer het apparaat niet aan te steken.
2. Doof alle open vlammen.
3. Koppel los van de brandstoftoevoer.

VOOR UW VEILIGHEID
Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.

LAAT DE KACHEL NOOIT ZONDER TOEZICHT ACHTER TERWIJL HIJ BRANDT!

Wijzigingen aan deze kachel of de bedieningselementen kunnen gevaarlijk zijn.

Vroege tekenen van koolmonoxidevergiftiging lijken op griep, met hoofdpijn, duizeligheid en/of misselijkheid. Als u deze tekenen heeft, werkt de kachel mogelijk niet goed. Ga meteen naar buiten! Laat de kachel onderhouden.

Telkens wanneer een slang of tank op het apparaat is aangesloten, moet de aansluiting worden gecontroleerd op lekkage op een of meer manieren: Breng zeepwater aan op de aansluiting, zoek naar bellen, luister naar het sissen van ontsnappend gas, voel extreme kou, ruik naar een rotte eiergeur. Niet gebruiken bij lekkage!

Dit product kan u blootstellen aan chemicaliën, waaronder lood en loodverbindingen, waarvan bekend is dat ze in de staat Californië kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na het hanteren van dit product. Ga voor meer informatie naar www.P65Warnings.ca.gov.

Brandstoffen die worden gebruikt in apparaten op vloeibaar propaangas, en de verbrandingsproducten van dergelijke brandstof, kunnen u blootstellen aan chemicaliën, waaronder benzeen, waarvan bekend is dat het in de staat Californië kanker en geboorteafwijkingen of andere reproductieve schade veroorzaakt. Ga voor meer informatie naar www.P65Warnings.ca.gov.

www.mrheater.com
800-251-0001
