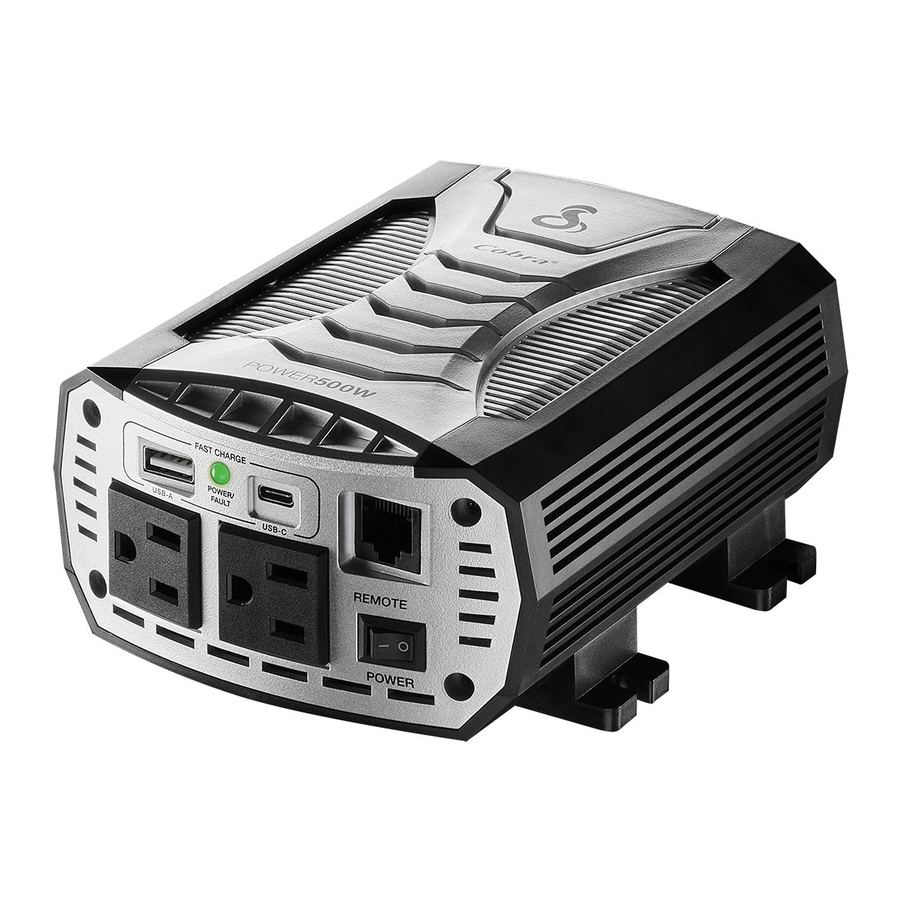

Cobra POWER 500W, CPI500W Handleiding

STROOMOMVORMER

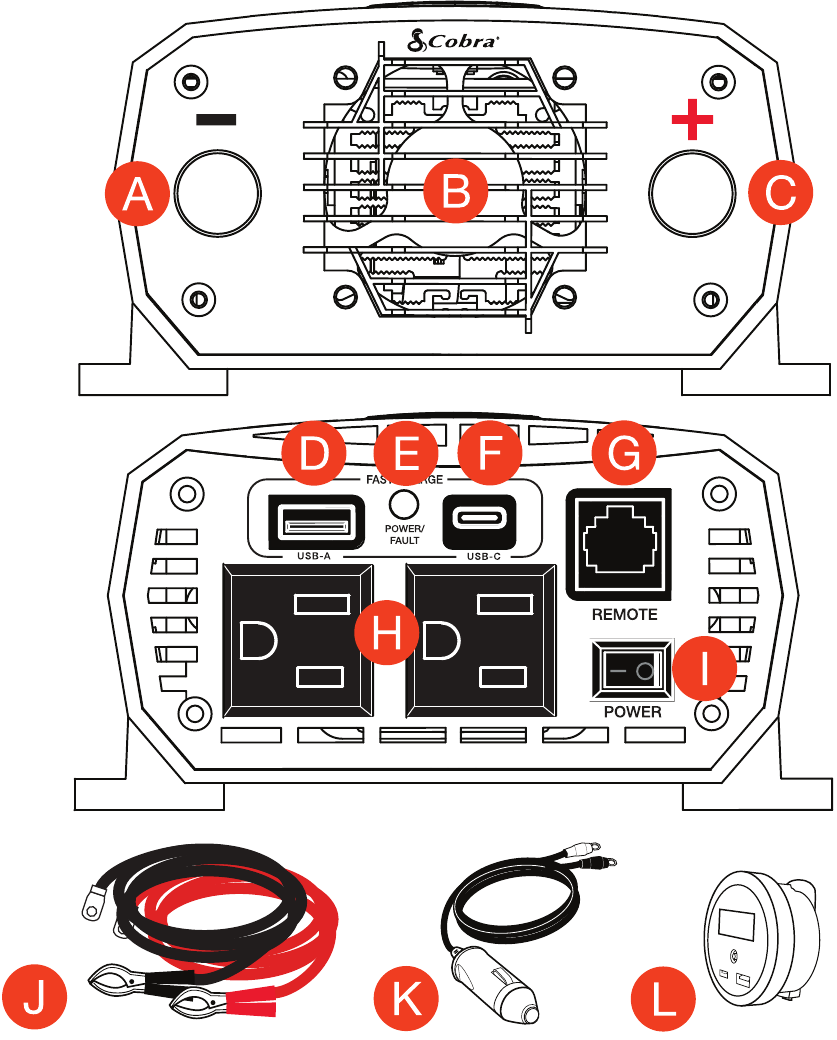

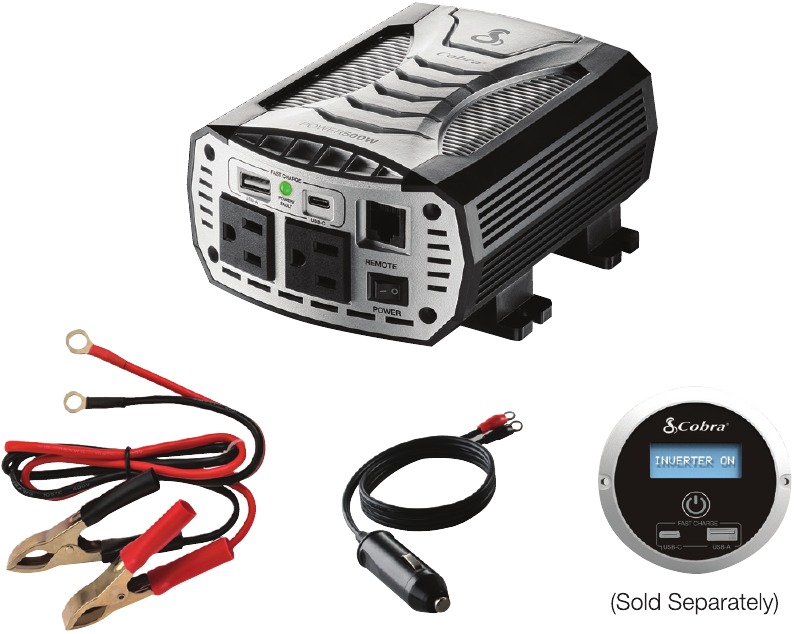

Kenmerken

De POWER 500W is ideaal voor reizigers, kampeerders, camperliefhebbers of voor wanneer er een stroomstoring optreedt.
Reken op Cobra voor stroom waar je het nodig hebt.

*Model CPIALCDGI

1. Negatieve stroomingangsklem
2. Koelventilator - regelt de temperatuur van de omvormer, schakelt in wanneer de temperatuur de vooraf ingestelde limiet overschrijdt en schakelt uit wanneer de temperatuur daalt
3. Positieve stroomingangsklem
4. USB-A-snellaadpoort (5V/9V/15W)
5. Power/FauIt LED-indicator
6. USB C-snellaadpoort (5V/9V/15W)
7. Poort voor Cobra Remote On/Off Controller met USB-snellaadfunctie (apart verkrijgbaar)*
8. (2) GFCI-beschermde stopcontacten
9. Aan/uit-schakelaar
10. Stroomkabels
11. 12 Volt accessoirekabel (voor accessoirepoort van het voertuig)
12. Cobra Remote On/Off Controller met USB-snellaadfunctie (apart verkrijgbaar)*

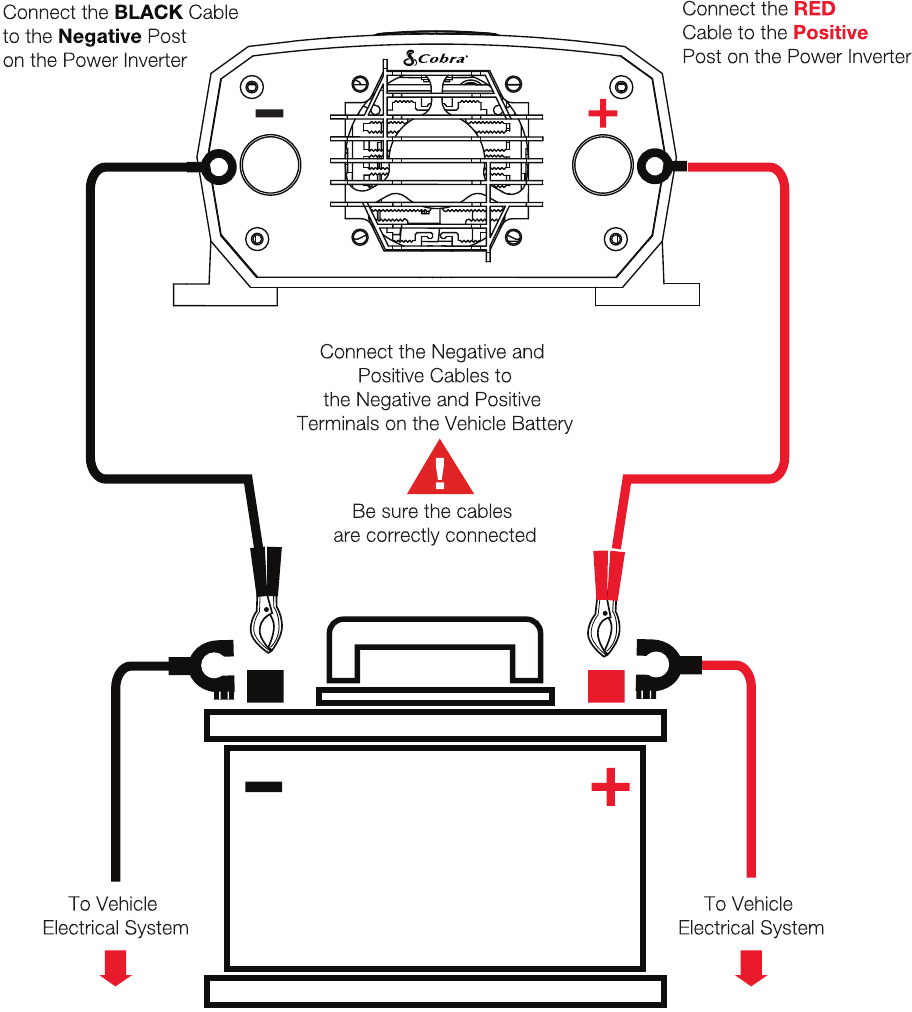

Direct aansluiten op een voertuigaccu

1. Monteer de omvormer in het voertuig op een goed geventileerde plaats dicht bij de accu
2. Koppel de NEGATIEVE (-) of zwarte accuklem van het voertuig los
3. Leid kabels dicht bij de accu
4. Installeer de geïsoleerde eindkappen op het omvormereinde van de stroomkabels (ROOD = positief, ZWART = negatief)
5. Sluit de ZWARTE kabel aan op de negatieve (-) klem op de omvormer
6. Sluit de RODE kabel aan op de positieve (+) klem op de
7. Sluit het andere uiteinde van de RODE kabel aan op de (+) klem op de voertuigaccu
8. Controleer visueel of de rode draad of de connectoren ervan geen metalen onderdelen van het voertuig of de zwarte draadconnectoren raken
9. Sluit het andere uiteinde van de ZWARTE kabel aan op de (-) klem op de voertuigaccu.

   Er is normaal gesproken een vonk op het contactpunt bij de negatieve klem
10. Controleer alle aansluitingen en zorg ervoor dat de RODE kabel is aangesloten op de POSITIEVE (+) klemmen en de ZWARTE kabel is aangesloten op de NEGATIEVE (-) klemmen
11. Druk op de AAN/UIT-knop om uw omvormer in te schakelen

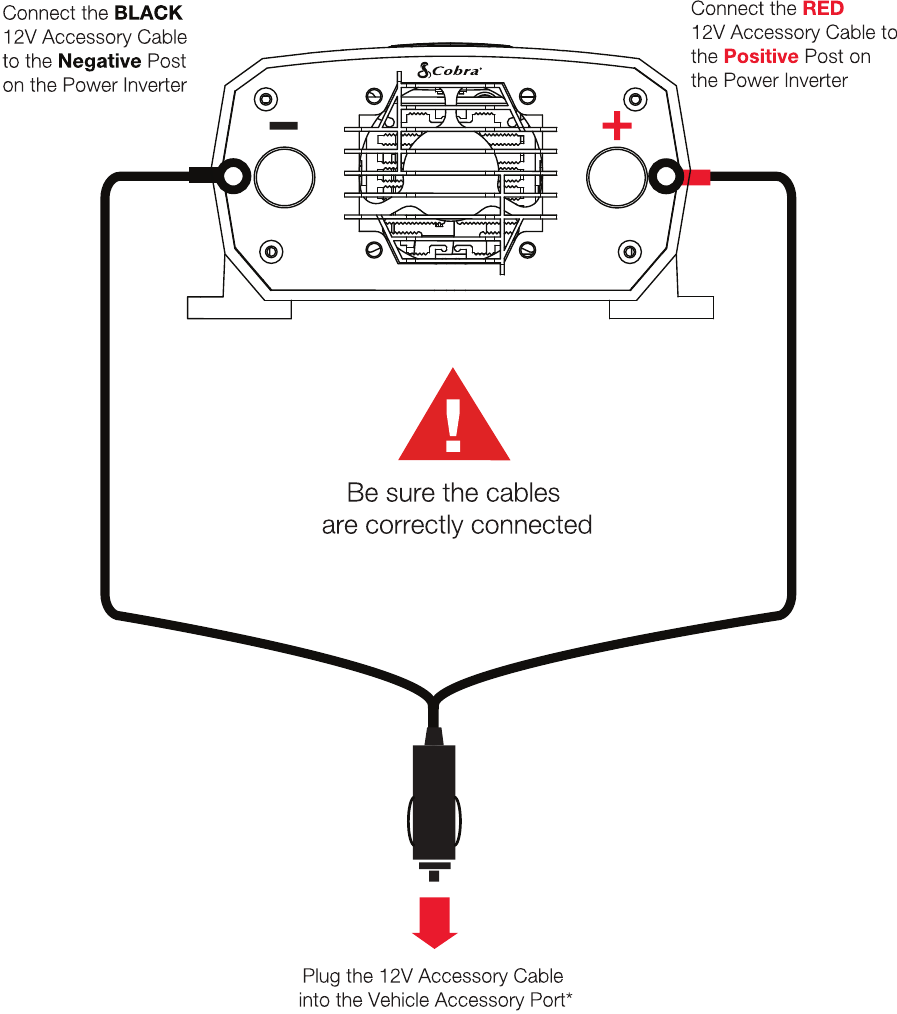

Aansluiten op een accessoirepoort van een voertuig

1. Monteer uw omvormer in een goed geventileerde ruimte van het voertuig
2. Verwijder de duimdop op de omvormer voor elke klem
3. Sluit de RODE (+) 12V-accessoirekabelringklem aan op de RODE (+) omvormerklem
4. Schroef de duimdop terug op de RODE (+) omvormerklem
5. Sluit de ZWARTE (-) 12V-accessoirekabelringklem aan op de ZWARTE (-) omvormerklem
6. Schroef de duimdop terug op de ZWARTE (-) omvormerklem
7. Steek de 12V-accessoirekabel in de accessoirepoort van het voertuig*
8. Plaats de aan/uit-schakelaar in de AAN-stand door op de linkerkant van de schakelaar te drukken om uw omvormer IN te schakelen. Plaats de aan/uit-schakelaar in de UIT-stand door op de rechterkant van de schakelaar te drukken om uw omvormer UIT te schakelen

*De 12V-accessoirekabel kan gemiddeld tot 120 watt ondersteunen. Niet overbelasten. Raadpleeg de handleiding van uw voertuig voor de maximale belasting die de accessoirepoort van uw voertuig aankan
